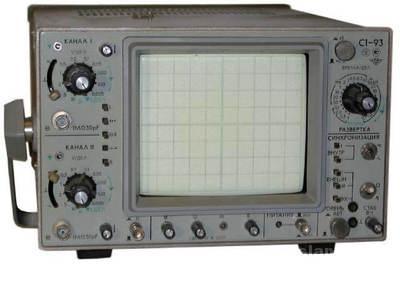

Осцилограф с1-93 універсальний

   Осцилограф С1-93 універсальний призначений для візуального спостереження та дослідження електричних сигналів в діапазоні частот 0МГц-15МГц, вимірювання розмахів в діапазоні від 0,01В до 200В і тимчасових інтервалів від 0,8∙10-7с до 1,0с.





Технічна характеристика приладу осцилограф С1-93 універсальний:

    Вертикальне відхилення

    Смуга пропускання - 0МГц-15МГц;

    Час наростання ПХ - 70нс;

    Коефіцієнт відхилення - 0,005В/поділ., 0,01В/поділ., 0,02В/поділ., 0,05В/поділ., 0,1В/поділ., 0,2В/поділ., 0,5В/поділ., 1В/поділ., 2В/поділ., 5В/поділ., 10В/поділ.;

    Вхідний опір С1-93 - 1 МОм±0,02 МОм; 1 МОм±0,02 МОм (з виносним дільником 1:10);

    Ємність С1-93 - 30пФ±3пФ; 12пФ (з виносним дільником 1:10).



    Горизонтальне відхилення

    Коефіцієнт розгортки - 0,1мкс/поділ., 0,2мкс/поділ., 0,5мкс/поділ., 1мкс/поділ., 2мкс/поділ., 5мкс/поділ., 10мкс/поділ.,20мкс/поділ., 50мкс/поділ., 100мкс/поділ., 200мкс/поділ., 500мкс/поділ.,   1∙103мкс/поділ., 2∙103мкс/поділ., 5∙103мкс/поділ., 1∙104мкс/поділ., 2∙104мкс/поділ., 5∙104мкс/поділ., 1∙105мкс/поділ., 2∙105мкс/поділ., 5∙105мкс/поділ., 1∙106мкс/поділ.;

    Межа основної похибки коефіцієнтів розгортки, крім 2∙105мкс/поділ., 5∙105мкс/справ., 1∙106мкс/поділ.:

    - ±4% - без розтяжки;

    - ±6% - з розтяжкою;

    - У робочому діапазоні впливаючого чинника ±8% - без розтяжки;

    - У робочому діапазоні впливаючого чинника ±10% - з розтяжкою;

    Робоча частина екрану - 120х100;

    Живлення С1-93:

    - Напругою 220В±22В, 49,5Гц-60,5Гц з вмістом гармонік до 5%;

    - Напругою 115В±5,75В і 220±11В, 400Гц±10Гц з вмістом гармонік до 5%;

    - Від джерела постійного струму напругою 24В±2,4В;

    Споживана потужність - 55В∙А;

    Струм, споживаний від джерела постійного струму при напрузі 24В не перевищує 1,2А;

    Габаритні розміри - 180,5х308х438мм;

    Маса С1-93 - 10кг.

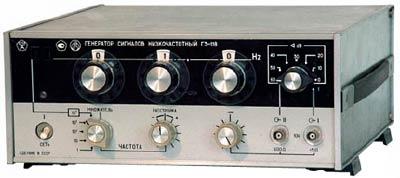

Генератор Г3-118

• Частотний діапазон генератора Г3-118 від 10Гц до 200кГц  • Висока точність установки частоти (від 1%)  • Низький коефіцієнт гармонік (від 0,0015%)  • Вихідний рівень до 10В  • Плавне / ступеневе регулювання вихідного рівня

Параметри

Значення

Частоти вихідного сигналу

Частотний діапазон

10Гц ... 200кГц (5 п / діапазонів 100Гц/1кГц/10кГц/100кГц/200кГц)

Дискретність установки

0,1 Гц/1Гц/10Гц/100Гц

Похибка установки

± 1% (10Гц. .. 20кГц)  ± 1,5% (20кГц. .. 200кГц)

Нестабільність частоти

± 0,1% за 15хв.

Некалібровані розстройка

0,15 ± Гц (10Гц. .. 100Гц)  ± 1,5 Гц (100Гц. .. 1кГц)  ± 15Гц (1кГц. .. 10кГц)  ± 150Гц (10кГц. .. 200кГц)

Рівень вихідного сигналу

Максимальний рівень

10В (вихід I) / 5В (вихід II) на 600Ом

Плавне регулювання

10В ... мінус 12дБ (2,5 В)  5В ... мінус 12дБ (1,25 В)

Ступеневе регулювання

0дБ ... мінус 60дБ (вихід II, крок 10дБ)

Похибка аттенюатора

± 0,5 дБ

Нестабільність рівня

± 5% за 3 години

Нерівномірність рівня

± 7,5% (10Гц. .. 20Гц)  ± 5% (20Гц. .. 60Гц)  ± 2% (60Гц. .. 100кГц)  ± 3% (100кГц. .. 200кГц)

Коефіцієнт гармонік

≤ 0,05% (10Гц. .. 20Гц, 100кГц ... 200кГц)  ≤ 0,01% (20Гц. .. 100Гц)  ≤ 0,005% (100Гц. .. 200Гц, 10кГц ... 20кГц)  ≤ 0,0015% (200Гц. .. 10кГц)  ≤ 0,02% (20кГц. .. 100кГц)

Вихід

Вихідний опір

5Ом (вихід I) / 600Ом (вихід II)

Режекторний фільтр

Частота режекции

10Гц/20Гц/60Гц/120Гц/200Гц/1кГц/2кГц/10кГц/20кГц/100кГц/200кГц

Похибка установки частоти режекции

± 8%

Ослаблення на частоті режекции

60дБ (на частотах 20Гц, 60Гц, 120Гц, 200Гц, 1кГц, 2кГц, 10кГц)  50дБ (на частотах 10Гц, 20кГц, 100кГц, 200кГц)

Загальні дані

Напруга живлення

220В ± 10%, 50/400Гц

Габаритні розміри

312х133х322мм - генератор  180х176х80мм - режекторний фільтр

Маса

7,5 кг - генератор  1,5 кг - режекторний фільтр

Програма інтерполяції методом Лагранжа (С++):

Формула Лагранжа:

#include "stdafx.h"

float x[6] = {1.5, 1.54, 1.56, 1.60,1.63, 1.70};

float y[6] = {3.873,3.924,3.950,4.00,4.037,4.123};

/* Функція вичислення полінома Лагранжа

x - аргумент функції

n - степінь многочлена (число іксів)

*/

float L(float xp,int n,int i) {

// чисельник та знаменник

float Chys;

float Znam;

Chys = 1; Znam = 1;

int k;

// визначення чисельника

for (k = 0; k!= n; k++ ) {

if ( k == i ) continue;

// забираємо множник x - x(i)

Chys *= xp - x[k];

}

// визначення знаменника

for(k= 0; k!= n;k++) {

if (x[i] == x[k]) continue;

// забираємо нуль з знаменника

Znam *= x[i] - x[k];

}

return Chys/Znam;

}

int main(int argc, char* argv[])

{

// визначаємо степінь полінома

int n = sizeof(y)/sizeof(float);

// початкове значення

float R = 0;

// випадкова точка для перевірки

float px = 1.55;

// знаходимо значення інтерполяційного полінома

for (int i = 0; i != n; i++) {

R += y[i]*L(px,n,i);

}

printf("rezultat:,R);

// вивід результату

return 0;

}

Схема однокаскадного підсилювача в P-CAD:

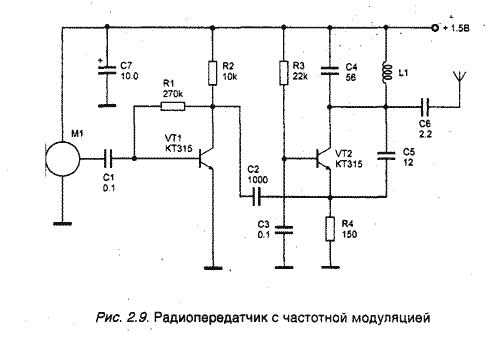

Принципова схема:

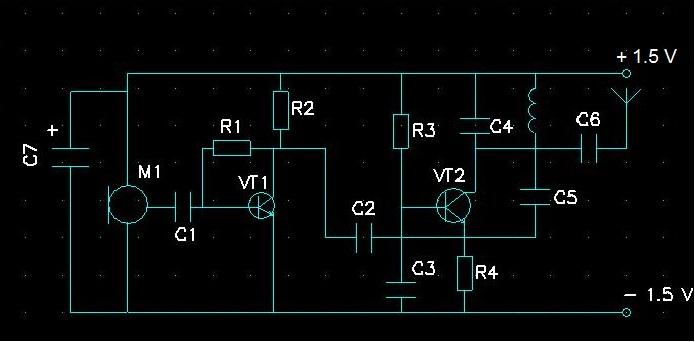

Схема в P-CAD:
