2.9 Блок Сигнализации по Общему Каналу (ccsu)

Блок Сигнализации по Общему Каналу, ССSU, осуществляет общеканальную сигнализацию №7 МККТТ, а так же управление вызовами для трафика по соединительной линии. Блок Сигнализации по Общему Каналу (CCSU) отвечает так же за супервизорный контроль соединительных линий, который базируется на информации по коэффициенту ошибок и синхронизации, полученной от интерфейсов соединительных линий.

Каждый Блок Сигнализации по Общему Каналу (CCSU) способен обеспечить общеканальную сигнализацию №7 МККТТ для речевых каналов максиму для 64-х линий 2 Мбит/сек, которые подключены к Групповой Ступени Коммутации через Станционные Комплекты (ЕТ). В одной DX200 имеется минимум 3 Блока Сигнализации по Общему Каналу (CCSU).

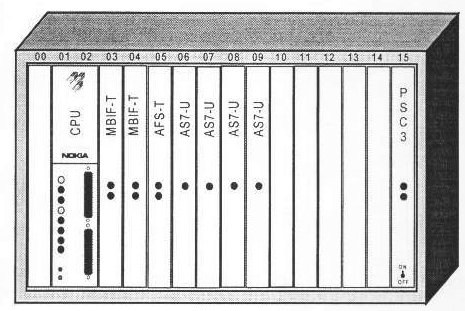

Рис 2.10 Блок Системного Доступа, PAU.

Аппаратно Блок Коммутации по Общему Каналу (ССSU) состоит из Центрального Процессора (СР4Е64), двух Интерфейсов Шины Сообщений (MBIF), Блока Питания Компактной Кассеты (PSC3), Блока Предварительной Обработки Сигнализации по Системе №7 МККТТ (AS7) и Устройств Подключения Блоков Цикловой Синхронизации (AFS).

Одна плата AS7-U способна управлять работой максимум 4-х звеньев сигнализации, и один Блок Сигнализации по Общему Каналу (CCSU) может оснащаться максимум восемью такими многоканальными терминалами (типа AS7-U).

Плата супервизорного контроля цикла (типа AFS-T) осуществляет супервизорный контроль цикла (линейную сигнализацию) для линий 2 Мбит/сек в слоте (временном интервале) 0.

2.10 Блок Сигнализацией по Общему Каналу (ссmu)

Блок Сигнализацией по Общему Каналу, ССMU, применяется в больших транзитных АТС для увеличения производительности по централизованным функциям (Подсистемы Передачи Сообщений, МТР и Части Сквозного Пользователя, SCCP) системы общеканальной сигнализации №7 МККТТ, и когда в конфигурации АТС выполняется одно из следующих условий:

- конфигурация АТС включает Учетный Блок (CHU);

- число звеньев сигнализации составляет 100 и выше;

- общее число Блоков Общеканальной Сигнализации (CCSU) составляет 6 или больше;

- количество известных АТС Кодов Пункта Назначения (DPC) составляет 100 или больше.

При меньших конфигурациях АТС функции Блока Управления Сигнализацией по Общему Каналу (CCMU) выполняются Центральным ЗУ (СМ).

Аппаратно Блок Управления Сигнализацией по Общему Каналу (CCMU) состоит из Центрального Процессора (СР3С32), двух Интерфейсов Шины Сообщений (MBIF) и Блока Питания Компактной Кассеты (PSC3).

Рис 2.11 Блок Сигнализации по Общему Каналу, CCMU.

2.11 Блок линейной сигнализации (lsu)

Блок Линейной Сигнализации, LSU, осуществляет Сигнализации по Выделенному К Каналу (CAS) для соединительных линий. Блок Линейной Сигнализации (LSU) отвечает за обработку вызовов в трафике соединительной линии, за приём и отправку сигнализации, за супервизорный контроль обслуживаемой им соединительной линии и, когда требуется, за учет стоимости входящих подключений.

Каждый Блок Линейной Сигнализации способен обеспечивать сигнализацию по выделенному каналу для максимум 64 линий 2 Мбит/сек. Такой производительности можно достичь применяя один блок супервизорного контроля цикла (AFS) и 4 многоканальных сигнальных терминала (AS7).

Для каждого Станционного Комплекта (ЕТ), применяющего сигнализацию по выделенному каналу, организуется полупостоянное соединение с Блоком Линейной Сигнализации (LSU) используя слот (временной интервал) 16 через Групповую Ступень Коммутации (GSW).

Аппаратно Блок Линейной Сигнализации состоит из Центрального Процессора (СР4Е32), 2-х Интерфейсов Шины Сообщений (MBIf), Блока Питания Компактной Кассеты (PSC3), Блоков Предварительной Обработки Сигнализации по Системе №7 МККТТ (AS7) и Устройств Подключения Блоков Цикловой Синхронизации (AFS).

Один блок AS7 способен управлять максимум 16 сигнальными каналами (то есть временными интервалами Т16). Блок супервизорного контроля цикла типа AFS-T осуществляет супервизорный контроль цикла для линии 2 Мбит/сек (временной интервал TSLO).

Рис 2.12 Блок Линейной Сигнализации, LSU.
