Рабочие окна

Все окна ArchiCAD можно условно разделить на рабочие (в которых происходит создание и редактирование элементов проекта) и вспомогательные (служащие для отображения разнообразной информации).

Все окна могут свободно перемещаться по экрану, а размеры их могут быть изменены так же, как и в любом другом приложении Windows или MacOS.

Окно плана этажа (рис. 2.2) является основным окном, в котором ведется работа над проектом. Работая в окне плана этажа и создавая архитектурные чертежи, вы благодаря реализованной в ArchiCAD технологии виртуального строительства одновременно создаете объемную модель здания, из которой в любой момент можете получить все необходимые чертежи (планы, разрезы, фасады, сечения, аксонометрические и перспективные изображения).

Окно плана этажа всегда открывается первым при открытии ранее созданного файла и при создании нового проекта. Закрытие окна равносильно закрытию файла проекта.

В окне плана этажа отображаются только элементы проекта, принадлежащие текущему этажу. В ходе работы над проектом, может быть добавлено любое количество этажей. Более подробно о работе с этажами будет рассказано в разд. 3.1.

Рис. 2.1. Многооконный интерфейс ArchiCAD.

3D-окно (рис. 2.3) используется как для наглядного объемного представления проекта на любой его стадии, так и в качестве рабочего окна, в котором может осуществляться создание и редактирование элементов проекта.

Объемная модель проектируемого объекта может быть представлена в перспективной или параллельной проекции.

Визуализация проекта в ЗD-окне может осуществляться четырьмя основными способами: объемно-блочным, в виде каркасной модели, с удалением невидимых линий, а также с раскраской и тенями. При этом к трехмерной модели могут быть применены ЗD-штриховка поверхностей, векторное построение теней, учет прозрачности материалов при удалении невидимых линий.

В 3D-окне могут быть получены трехмерные разрезы проектируемого здания.

Вид, установленный в 3D-окне, используется при окончательной визуализации для получения фотореалистического изображения.

Все элементы, представленные в 3D-окне, полностью доступны для редактирования, при этом все изменения, вносимые в 3D-окно, немедленно отражаются на планах этажей и разрезах (фасадах).

Рис. 2.2. Окно плана этажа.

Рис. 2.3. 3D-окно

Более подробно об установке параметров 3D-изображения будет рассказано в разд. 9.1.

Окно разреза/фасада (рис. 2.4) связано с остальными рабочими окнами проекта. Все элементы, отображаемые в этом окне, являются полностью редактируемыми. Редактирование элементов проекта в окне разреза или фасада интерактивно отражается в остальных рабочих окнах.

Кроме того, изображение может быть отсоединено от проекта для редактирования его как обыкновенного 2В-чертежа (обычно это бывает необходимо для преобразования разреза-модели в рабочий чертеж). При необходимости содержимое отсоединенного чертежа может быть обновлено и приведено в соответствие с изменившимся содержанием плана этажа.

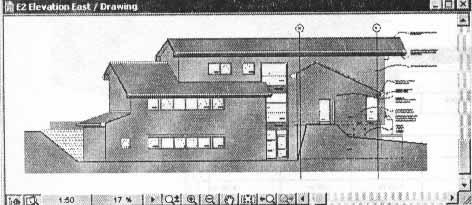

Рис. 2.4. Окно разреза/фасада

С помощью инструмента Разрез/Фасад панели инструментов ArchiCAD может быть создано неограниченное количество разрезов и фасадов

Окно изображения детали (рис. 2.5) - окно, отображающее фрагмент, отмеченный на плане или разрезе/фасаде при помощи инструмента Деталь.

Рис. 2.5. Окно изображения детали

Это окно служит для проработки различных узлов и деталей как отдельных чертежей. Отображаемые в этом окне элементы также являются редактируемыми.
