Ток длительный, а 100

Нажатие щетки, кгс 1,0-1,6

Высота щетки не менее, мм 30

Масса, кг 1,9

Характерные неисправности.

Недопустимо малое нажатие щеток на ось.

Обрыв шунтов щеток (допускается не более 10%).

Обрыв наконечника подходящего провода.

Износ щеткодержателей в подвижных частях устройства.

Ослабление крепления ЗУМа к корпусу редуктора.

Скол щеток.

ОДНОПОЛЮСНЫЙ РАЗЪЕДИНИТЕЛЬ ГВ-10Ж

Главный разъединитель предназначен для ручного подключения силовых проводов от токоприемников к силовой цепи вагона.

Главный разъединитель представлен на рис. 4.7.1.

Включение и отключение разъединителя осуществляется реверсивной рукояткой контроллера машиниста, которая может быть вставлена или вынута только на фиксированном положении разъединителя „Вкл.” или „Выкл.”. Общий вид реверсивной рукоятки KB представлен на рис.4.7.2.

Г

Рис.4.7.1. Однополюсный разьединитель ГВ-10Ж

1 – металлический ящик; 2 – изоляционная планка; 3 – блокировка; 4 – вал; 5 – нижний зажим; 6 – нож; 7 – стойка; 8 – верхний зажим; 9 – откидная крышка; 10 – провод заземления

лавный разъединитель смонтирован в металлическом ящике с откидной крышкой. На изоляционной панели установлены два зажима 5 и 8, для крепления наконечников силовых проводов. Неподвижным контактом служит стойка металлическая 7, которую при включении разъединителя обхватывает подвижный контакт – нож 6, состоящий из двух медных пластин. Для обеспечения надежного контакта между стойкой и ножом установлена пружинная шайба с пластинами.

П

Рис.4.7.2. Общий вид реверсивной рукоятки

ереключение ножа из одного положения в другое осуществляется при помощи привода, состоящего из вала 4, изоляционной планки 2 и П-образной скобы. При повороте вала вращение через изоляционную планку передается на П-образную скобу, обхватывающую нож с обеих сторон, которая поворачивает нож и происходит замыкание или размыкание разъединителя.

На краю валика 4, выходящего за стенку ящика, имеется паз, куда вставляется реверсивная рукоятка КВ. Паз закрывается предохранительным колпаком 3, который не дает возможность вставить и вынуть рукоятку, если нож полностью не включен или не выключен.

Технические данные

Зазор между ножом и скобой, мм 1-2

Выработка контактной стойки

в местах соприкосновения ножей, мм 0,3

Величина усилия на вырубание ножа, кгс 12-13

Масса, не более, кг 10,8.

Аппарат подвешен к раме вагона слева на трех ушках (не заизолированные), для обеспечения безопасности локомотивной бригады при включении и отключении разъединителя. Корпус аппарата соединен проводом 10 с корпусом вагона.

Над ящиком ГВ-10Ж к раме кузова крепится резиновый козырек для исключения попадания влаги внутрь аппарата.

Обозначение по схеме

РЕЗИСТОРЫ

Резисторы по своему назначению подразделяются на пуско-тормозные резисторы, резисторы ослабления поля двигателя, блок ограничивающих резисторов и добавочные резисторы.

ПУСКО-ТОРМОЗНЫЕ РЕЗИСТОРЫ КФ-47А

Предназначены для ограничения тока тяговых электродвигателей в процессе пуска и электрического реостатного торможения.

Я

Рис.4.8.1.Ящик с сопротивлениями КФ-47А

1,2 – шпилька; 3 – стойка;

4 – шина; 5 – элемент сопротивления

щик с резисторами представлен на рис. 4.8.1.

Комплект пуско-тормозных резисторов состоит из восьми ящиков, в которых установлены элементы типа КФ. Элемент представляет собой спираль из фехралевой ленты (сплав железа, хрома, алюминия), намотанной на ребро на специальные фарфоровые изоляторы. Элементы располагают в ящике по два в горизонтальном ряду и по четыре в вертикальном и укрепляют на шпильках. Шпильки крепятся к стойкам. Между собой и от стоек элементы изолированы фарфоровыми изоляторами. Элементы между собой в ящике соединяются медными перемычками и горизонтальными скобами. Перемычки крепят к зажимам элементов двумя болтами.

РЕЗИСТОРЫ ОСЛАБЛЕНИЯ ПОЛЯ КФ - 50А

Предназначены для ослабления поля обмоток возбуждения тяговых электродвигателей методом шунтировки.

Резисторы соединенные последовательно с обмоткой индуктивного шунта, включаются параллельно обмоткам возбуждения групп тяговых электродвигателей.

Комплект КФ-50А состоит из одного ящика, в котором установлено четыре элемента типа КФ по вертикали. По конструкции КФ – 50А аналогичен КФ-47А.

На зажимах фехралевых элементов указан каталожный номер резистора. Ящики № 1-8 резисторов за счет внутренних соединений разделены на ступени, данные которых приведены в табл.4.3.

Табл. 4.3

Ступень	Сопротивление, Ом	Ступень	Сопротивление, Ом
P17-P20	0,149	Р9-Р8	0,126
Р20-Р25	0,189	Р8-Р7	0,199
P25-P21	0,246	P7-P1	0,246
P21-P22	0,199	P1-P4	0,189
Р22-P23	0,126	Р4-РЗ	0,149
P13-P11	0,492	Л13-Л8	0,294
P11-P12	0,738	P10-P42	3,9
P12-P9	1,128

БЛОК ОГРАНИЧИВАЮЩХ РЕЗИСТОРОВ БОР-4У2

Аппарат состоит из металлического ящика, в котором установлены 8 элементов типа КФ, два из которых, соединенные последовательно, предназначены для ограничения тока короткого замыкания вспомогательной цепи высокого напряжения (общее сопротивление - 3,84Ом) и шесть резисторов, соединенные также последовательно, включены в цепь электродвигателя мотор-компрессора, ограничивающих пусковой ток и ток короткого замыкания в цепи мотор-компрессора (общее сопротивление 19,62 Ом).

Аппарат по конструкции аналогичен KФ-47A.

Ящик подвешен к раме вагона на изоляторах слева.

ЯЩИК С РЕЗИСТОРАМИ ЯС-44ГУ2

В ящике ЯС-44ГУ2 установлены резисторы, которые используются в цепи нулевого реле в качестве балласта и тиристорном регуляторе РТ300/300 в качестве делителя напряжения.

Аппарат состоит из металлического ящика, в котором на изоляционной панели крепятся добавочные резисторы типа ПЭ.

Номинальное напряжение, В 750

Отклонение номиналов трубчатых резисторов, не более % ±10

Масса, кг не более 29.

Технические данные резисторов приведены в табл. 4.5.

Подключение монтажных проводов производится в соответствии со схемой, изображенной на рис. 4.9.

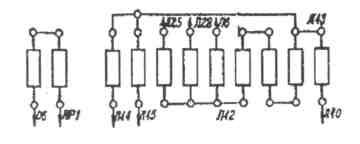

Рис. 4.9. Ящик сопротивлений ЯС-44Г-У2, и его принципиальная электрическая схема.

1 – резистор; 2 – подвески; 3 – шина;

4 – коробка; 5 – втулка; 6 – резистор ПЭ-75

Таблица 4.5

Обозначение ступени	05-HP1	Л43-Л44	Л43-Л45	Л42-Л25	Л42-Л28	Л42-Л6	Л42-Л43	Л43-Л40
Сопротивление ступени Ом	6000	270-300	270-300	270-300	270-300	300	660	300

ИНДУКТИВНЫЙ ШУНТ ИШ-15А

П

Рис.4.10.1. Индуктивный шунт ИШ-15А

1 – болт М6; 2 – табличка заводская; 3 – боковинки; 4 – сердечник; 5 – катушка

редназначен для шунтирования совместно с активным сопротивлением обмоток возбуждения, для обеспечения одинаковой скорости изменения тока якоря и обмоток возбуждения при колебаниях напряжения.

ИШ-15А представлен на рис. 4.10.1. Состоит из стального сердечника, на который намотаны 6 катушек из шинной меди. Катушки соединены в 2 группы, в каждой группе по три последовательно.

Индуктивность шунта близка к индуктивности обмоток возбуждения. При ослаблении магнитного поля методом шунтировки создается замкнутый контур, в который включены катушки главных полюсов, обладающие большой индуктивностью.

При колебаниях напряжения в катушках главных полюсов возникает Э.Д.С. самоиндукции, которая может превысить приложенное напряжение раза в три. Такое явление при шунтировании обмоток возбуждения только одним активным сопротивлением приводило бы к следующему:

а. При падении напряжения в контактном рельсе Э.Д.С. самоиндукции, замыкаясь на очень малое сопротивление реостата ослабления поля, создавало бы большие токи, разрушающие обмотки возбуждения;

б. При повышении напряжения Э.Д.С. самоиндукции препятствовала бы прохождению тока по обмоткам возбуждения и возрастанию противо-Э.Д.С. В результате по обмоткам якорей тяговых двигателей и шунтирующей цепочке прошел бы увеличенный ток, способный разрушить обмотку якоря.

Индуктивный шунт, включенный в цепочку последовательно с резистором ослабления поля, сам индуктирует Э.Д.С. при колебаниях напряжения. Причем эта Э.Д.С. направлена против Э.Д.С. самоиндукции и гасит ее. Уравнивая индуктивные характеристики параллельных цепочек, индуктивный шунт обеспечивает равномерное распределение тока по ним при колебаниях напряжения.

Технические данные.
