3.8 Окна и двери
Окно — светопрозрачное ограждение, служащее для естественного освещения и проветривания.
Двери — подвижное ограждение в проеме стены или перегородки предназначенное для сообщения между помещениями.
В здании имеются балконы.

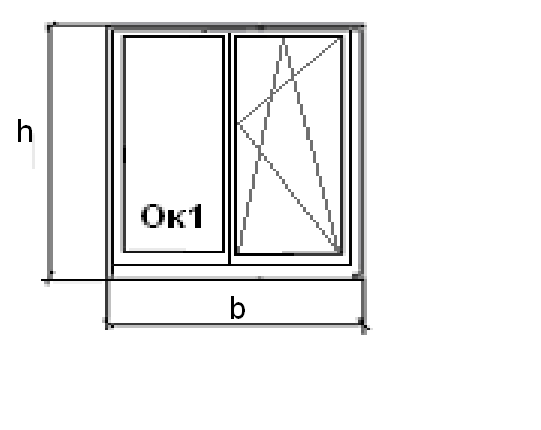

Эскиз окна

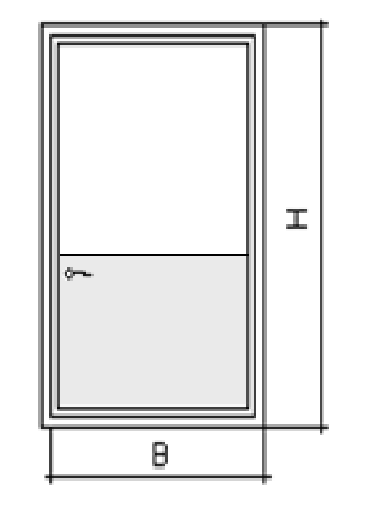

Эскизы дверей
1 2 3 4 5
Таблица. Ведомость проемов:
Позиция |
Размер проемов в кладке b×h, мм |
Двери |
|
1 |
2010×800 |
2 |
2010×1010 |
3 |
2010×600 |
4 |
2010×710 |
5 |
2300×460 |
Окна |
|
Ок 1 |
1510 х1510 |
4. Наружная и внутренняя отделка
Наружная отделка : облицовка керамическим кирпичом красного цвета или светлых тонов.
Внутреннюю поверхность стен оштукатурить, соответственно кладку выполнить, оставляя лицевые швы незаполненными на глубину 10-15 мм для обеспечения хорошей связи штукатурного слоя со стеной (толщина слоя штукатурки 18 мм). Поверхность окрасить водоэмульсионной краской.
Потолок – эмульсионная, клеевая краска.
В спальных комнатах оштукатурить стены известковым раствором с последующей оклейкой обоев.
Санузлы оштукатурить и отделать глазурованной плиткой (в местах примыкания санитарно-технических приборов произвести облицовку глазурованной плиткой на высоту 1,8м, остальную поверхность окрасить эмалью до высоты 1,8м. В душевых комнатах стены оштукатурить, окрасить до высоты 1,5 м и на 1 м побелить.
В кухнях стены оштукатурить цементно-известковым раствором с последующей облицовкой панелей глазурованной плиткой и окраской эмульсионная краской.
На лестницах и в коридорах нанести слой декоративного цементного раствора, выполнить окраску акриловой краской.
Все столярные изделия: двери, окна приходят с завода изготовителя уже окрашенные и готовые к установке.
В подпольях стены оштукатурить известковым раствором.
5. Спецификация основных сборных железобетонных конструкций
Поз. |
Обозначение |
Наименование |
Коли чество |
Масса ед,. кг |
Примечание |
Плиты перекрытий |
|||||
1 |
Б1.041.1-1.2000 вып.3 |
ПК 60.15-8 Аm800 |
75 |
2800 |
|
2 |
Б1.041.1-1.2000 вып.3 |
ПК 60.12-8 Аm800 |
15 |
2100 |
|
3 |
Б1.041.1–1.2000 вып.3 |
ПК 47.15-8 Аm800 |
10 |
2250 |
|
13 |
Б1.041.1–1.2000 вып.3 |
ПК 30.15-3 |
15 |
1470 |
|
Плиты ленточных фундаментов |
|||||
1 |
Б1.012-1.99 вып.0,1,2 |
ФЛ 10-24… |
29 |
1380 |
|
2 |
ФЛ 12-24… |
6 |
1630 |
|
|
3 |
ФЛ 12-12… |
1 |
780 |
|
|
4 |
ФЛ 10-12… |
2 |
650 |
|
|
Лестничные марши и площадки |
|||||
ЛП1 |
1.252.1-4 |
ЛПА 28.13-5 |
10 |
1200 |
|
Лм1 |
1.251.1-6 вып. 1 |
1 ЛМ27.12.14.4 |
10 |
1520 |
|
Блоки стен подвалов |
|||||
1 |
Б1.016.1-1 вып.1.98 |
ФБС 24.5.6 |
178 |
1630 |
|
2 |
ФБС 12.5.6 |
36 |
790 |
|
|
4 |
ФБС 9.6.6 |
24 |
700 |
|
