3.3 Перекрытия
В здании запроектированы сборные железобетонные перекрытия из многопустотных плит толщиной 220 мм.

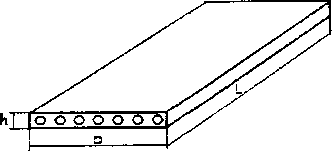

Эскиз многопустотной плиты перекрытия
Перекрытия выполнять из сборных железобетонных плит с круглыми пустотами толщиной 220мм. Плиты перекрытия опирать на несущие стены по слою свежего цементного раствора марки М100, глубина опирания 120мм. Возможно небольшое изменение глубины опирания на несущую стену, но не менее 120мм, в случае прохождения в стене вентиляционного канала. При несущих продольных стенах следует укладывать плиты на внутреннюю стену образуемым при формовании закрытым торцом. Пустоты в торцах плит перекрытия на глубину опирания заделывают бетоном, но не менее 120мм, и швы между плитами заделывают бетоном класса С12/15 на мелком заполнителе. Отверстия для пропуска сантехнических труб допускается просверливать по месту в плитах перекрытия; отверстия должны попадать в пустоты плит, не задевая арматуру; размеры отверстий не более 150×150
В монолитные участки УМ следует уложить каркас и заделать бетоном класса С12/15. Основываясь на том что: если УМ менее 50мм,то заделку можно выполнить, без заложения армирующего каркаса, цементно-песчаным раствором или бетона класса С12/15: если УМ 50…100мм,с заложением каркаса и заполнения участка бетоном класса С12/15; если УМ 100…300мм, то улаживают пространственный каркас и заделывают бетоном класса С12/15.
Анкерные связи выполнить из стержневой арматурной стали диаметром Ø8 S400, для наружных стен - из одного стержня, для внутренних - составные. Анкеры заделывают в кирпичную кладку наружных стен. При анкеровке плит друг с другом анкеры сваривают между собой. После установки анкеры и петли для защиты от коррозии накрыть слоем цементно-песчаного раствора толщиной 30 мм. Анкера установить цепочкой через все здание, анкеровку начать со второй плиты.
3.4 Лестницы
Лестница – конструктивный элемент для сообщения между этажами. В здании запроектированы лестницы основного назначения из сборных железобетонных лестничных маршей и площадок, расположенных в лестничных клетках, огражденных капитальными стенами. Лестничные марши и площадки подобраны по каталогу на основании расчета.
-
Высота этажа 2800 мм, уклон лестницы принимаем 1:2
-
Принимаем высоту подступенка 300×140
-
Ширина лестничной клетки 3000 – 200 – 280=2520 мм
-
Длина лестничной клетки 5900мм
-
Высота одного лестничного марша 2800/2=1400 мм
-
Число подступенков в марше 1400/14=10
-
Число проступей в марше 10-1=9
-
Длина заложения марша 9×300=2700
-
Ширина площадки 3000
-
Междуэтажная площадка 3000 мм
Эскиз лестничного марша
Крепление лестничных маршей к площадкам выполнить с помощью анкерных болтов. Заделка швов осуществить цементным раствором марки М100.
Для безопасности движения лестничные марши оборудовать ограждениями с поручнями (hпор =1000мм). Между маршами устроить зазор 100 мм для пропуска пожарного шланга.
Выход на кровлю осуществляется при помощи основной лестницы.
