Какие основные блоки входят в состав компьютера?

Современный персональный компьютер состоит из нескольких основных конструктивных компонент:

         системного блока;

         монитора;

         клавиатуры;

         манипуляторов.



В системном блоке размещаются:

         блок питания;

         накопитель на жёстких магнитных дисках;

         накопитель на гибких магнитных дисках;

         системная плата;

         платы расширения;

         накопитель CD-ROM и др.



Корпус системного блока может иметь горизонтальную (DeskTop) или вертикальную (Tower — башня) компоновку.

 Виды корпусов системного блока

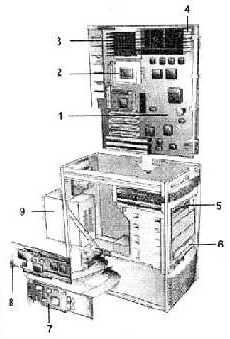

Типичный системный блок со снятой крышкой корпуса — на рисунке:

Системный блок со снятой крышкой корпуса

1 — Системная плата. 2 — Разъём дополнительного второго процессора. 3 — Центральный процессор с радиатором для отвода тепла. 4 — Разъёмы оперативной памяти. 5 — Накопитель на гибких магнитных дисках. 6 — Накопитель CD-ROM. 7 — Сетевая карта. 8 — Графический акселератор. 9 — Блок питания, преобразующий переменное напряжение электросети в постоянное напряжение различной полярности и величины, необходимое для питания системной платы и внутренних устройств. Блок питания содержит вентилятор, создающий циркулирующие потоки воздуха для охлаждения системного блока.



1.1. Системный блок



Системный блок (сленг. системник, корпус) — функциональный элемент, защищающий внутренние компоненты ПК от внешнего воздействия и механических повреждений, поддерживающий необходимый температурный режим внутри системного блока, экранирующий создаваемые внутренними компонентами электромагнитное излучение и является основой для дальнейшего расширения системы. Системные блоки чаще всего изготавливаются из деталей на основе стали, алюминия и пластика, также иногда используются такие материалы, как древесина или органическое стекло.

В системном блоке расположены:

        Материнская плата с установленным на ней процессором, ОЗУ, картами расширения (видеоадаптер, звуковая карта).

        Отсеки для накопителей — жёстких дисков, дисководов CD-ROM и т. п.

        Блок питания.



Типы корпусов

Горизонтальные:         Desktop (533 x 419 x 152)         FootPrint (406 x 406 x 152)         SlimLine (406 x 406 x 101)         UltraSlimLine (381 x 352 x 75)

Вертикальные:         MiniTower (152 x 432 x 432)         MidiTower (173 x 432 x 490)         BigTower (190 x 482 x 820)         SuperBigTower (размеры разные)

1.2. Материнская плата

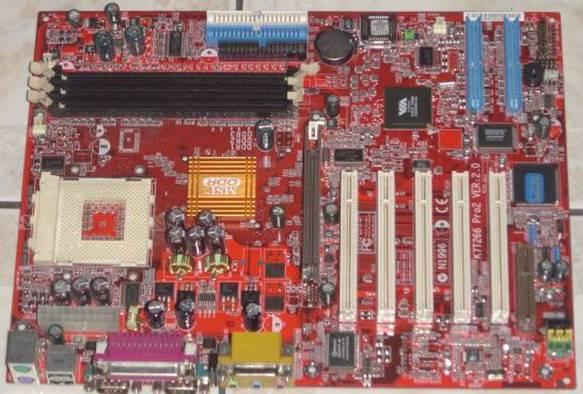

Материнская плата (англ. motherboard, MB, также используется название англ. mainboard — главная плата; сленг. мама, мать, материнка) — это сложная многослойная печатная плата, на которой устанавливаются основные компоненты персонального компьютера (центральный процессор, контроллер ОЗУ и собственно ОЗУ, загрузочное ПЗУ, контроллеры базовых интерфейсов ввода-вывода). Как правило, материнская плата содержит разъёмы (слоты) для подключения дополнительных контроллеров, для подключения которых обычно используются шины USB, PCI и PCI-Express.

Основные компоненты, установленные на материнской плате:

        центральный процессор.

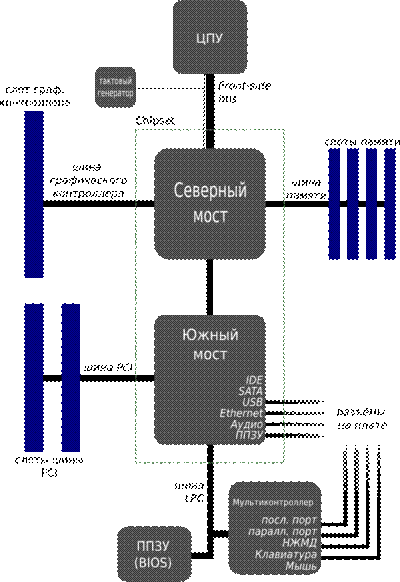

        набор системной логики (англ. chipset) — набор микросхем, обеспечивающих подключение ЦПУ к ОЗУ и контроллерам периферийных устройств. Как правило, современные наборы системной логики строятся на базе двух СБИС: «северного» и «южного мостов».

        Северный мост (англ. Northbridge), MCH (Memory controller hub), системный контроллер — обеспечивает подключение ЦПУ к узлам, использующим высокопроизводительные шины: ОЗУ, графический контроллер. Для подключения ЦПУ к системному контроллеру могут использоваться такие FSB-шины, как Hyper-Transport и SCI. Обычно к системному контроллеру подключается ОЗУ. В таком случае он содержит в себе контроллер памяти. Таким образом, от типа применённого системного контроллера обычно зависит максимальный объём ОЗУ, а также пропускная способность шины памяти персонального компьютера. Но в настоящее время имеется тенденция встраивания контроллера ОЗУ непосредственно в ЦПУ (например, контроллер памяти встроен в процессор в AMD K8 и Intel Core i7), что упрощает функции системного контроллера и снижает тепловыделение. В качестве шины для подключения графического контроллера на современных материнских платах используется PCI Express. Ранее использовались общие шины (ISA, VLB, PCI) и шина AGP.

        Южный мост (англ. Southbridge), ICH (I/O controller hub), периферийный контроллер — содержит контроллеры периферийных устройств (жёсткого диска, Ethernet, аудио), контроллеры шин для подключения периферийных устройств (шины PCI, PCI-Express и USB), а также контроллеры шин, к которым подключаются устройства, не требующие высокой пропускной способности (LPC — используется для подключения загрузочного ПЗУ; также шина LPC используется для подключения мультиконтроллера (англ. Super I/O) — микросхемы, обеспечивающей поддержку «устаревших» низкопроизводительныхинтерфейсов передачи данных: последовательного и параллельного интерфейсов, контроллера клавиатуры и мыши).



Как правило, северный и южный мосты реализуются в виде отдельных СБИС, однако существуют и одночиповые решения. Именно набор системной логики определяет все ключевые особенности материнской платы и то, какие устройства могут подключаться к ней.



        Оперативная память (также оперативное запоминающее устройство, ОЗУ) — в информатике — память, часть системы памяти ЭВМ, в которую процессор может обратиться за одну операцию (jump, move и т. п.). Предназначена для временного хранения данных и команд, необходимых процессору для выполнения им операций. Оперативная память передаёт процессору данные непосредственно, либо через кеш-память. Каждая ячейка оперативной памяти имеет свой индивидуальный адрес. ОЗУ может изготавливаться как отдельный блок или входить в конструкцию однокристальной ЭВМ или микроконтроллера.

        загрузочное ПЗУ — хранит ПО, которое исполняется сразу после включения питания. Как правило, загрузочное ПЗУ содержит BIOS, однако может содержать и ПО, работающие в рамках EFI.
