Контрольные вопросы

77. 1. Перечислите типы сетевого оборудования, содержащегося в списках базы данных (БД) САПР NetCracker Professional 3.1

78. 2. Сколько типов сетевых устройств содержится в БД?

79. 3. Сколько типов слотов для сетевых устройств содержится в БД? Какие типы выбраны вами?

80. 4. Сколько стандартных типов связи с портами содержится в БД? Какие типы в вашем проекте?

81. 5. Поясните, на каких участках сети применяются шины типов ESA, PCI, ISA и расшифруйте их названия

82. 6. Что означает понятие «ATM совместимое оборудование»?

83. 7. Каким образом можно ввести вновь разработанное устройство в базу данных пользователя NetCracker Professional 3.1?

Содержание отчёта

О

- 116 - - 117 -

тчет должен содержать наименование работы, цель, ответы на контрольные вопросы, необходимые записи по выполненным заданиям и выводы по выполненной работе.

Лабораторная работа №11

ТЕМА: Автоматическое создание двухуровневого сетевого проекта в САПР NetCracker Professional 3.1 с использованием автооткрытия

ЦЕЛЬ: Изучение приложения NetCracker Network Discovery. Объединение нужных устройств. Объединение IP адреса. Проверка возможности совместной работы в созданной сети выбранного оборудования.

Ход работы

1. Запустите приложение NetCracker Professional.

2. Запустите сетевое Автооткрытие, для чего выберите Discovery ... из меню File

Отобразится окно, показанное на рис. 11.1. В режиме Автооткрытия САПР автоматически создает новый проект.

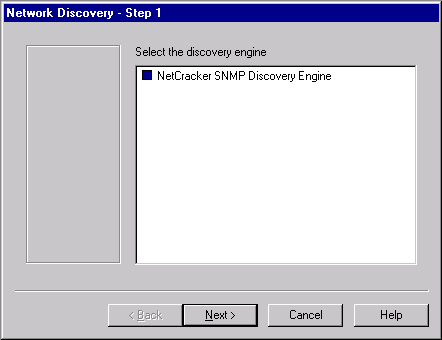

Рис. 11.1. Первый экран Автооткрытия (Шаг 1)

3. Выберите NetCracker SNMP Discovery Engine и нажмите кнопку Next. SNMP - simple network management protocol, механизм открытия простого протокола управления сетью

4. Откройте типовой файл, напечатав в поле Start address: “discovrey_sample” (“открытие типового образца”).

Экран будет выглядеть, как показано на рис. 11.2.

Для получения дополнительной информации о том, как правильно установить параметры механизма САМ SNMP (controller attachment module – управляемый модуль подключения к среде), посмотрите справку в разделе Discovery book.

Рис. 11.2. Окно установки параметров CAM SNMP

5. Нажмите кнопку Next.

NetCracker может некоторое время быть недоступным, так как считывание типового файла займет определенное время в зависимости от конфигурации Вашего компьютера.

6. На Шаге 2 - Matching Devices (согласование устройств) проведите проверку совместимости устройств, нажав кнопку Next.

7. На Шаге 3 - Network Discovery откройте окно Network Discovery Results, показанное на рис. 11.3, для чего нажмите кнопку View/Edit the Results - визуализация/редактирование результатов.

8. Выберите IP адреса 192.168.1.4 и 192.168.1.12. (IP - Internet Protocol, межсетевой протокол).

Для выбора второго адреса используйте клавишу CTRL.

9. Объедините два обнаруженных устройства в одно устройство, для чего нажмите кнопку Merge (объединение).

П

- 118 - - 119 -

ри этом новое “объединенное” устройство будет иметь адреса IP этих двух объединенных устройств и будет обладать функциональными возможностями первого устройства из списка.

Рис. 11.3. Окно Network Discovery Results. All nodes – все узлы

10. Выберите маршрутизатор Cisco Systems IP 192.168.1.1

11. Разбейте устройство, которое имеет несколько IP адресов, на два устройства, для чего нажмите кнопку Split (разбиение).

Одновременно появляется возможность видеть интерфейсы устройств (рис.11.4). Данное устройство имеет 3 интерфейса.

Рис. 11.4. Окно выбора интерфейсов устройств

12. Выберите номер интерфейса 2.

Для выбора нескольких интерфейсов используйте клавишу CTRL. Нажмите кнопку OK, появится диалоговое окно, показанное на рис. 11.5.

Рис. 11.5. Выбор типа создаваемого устройства

Ответ Yes приведет к возникновению нового устройства, согласуемого с базой данных NetCracker. Ответ No приведет к тому, что устройство не будет соответствовать устройству в базе данных, так что будет создано незаполненное устройство с точно установленными интерфейсами.

13. Нажмите кнопку Yes.

Будет создано новое устройство, точно такое же, как и первоначальное - маршрутизатор Cisco 2518. После того, как процесс установления соответствия закончится, в окне списка появится новое устройство.

14. В окне диалога Network Discovery Results (рис. 11.3) выберите IP Cabletron 192.168.3.65.

Окно Selected Device диалога не заполнится, хотя изготовитель этого устройства был признан, поскольку оно не совместимо ни с одним из устройств в базе данных NetCracker, включая универсальный тип устройств. Так как устройство полностью непризнано как совместимое, оно и не будет появляться в окне NetCracker. Устройство появится в окне, только если оно будет согласовано вручную.

15. Добавьте незаполненное устройство, соответствующее выбранному устройству (Cabletron IP 192.168.3.65), для чего нажмите кнопку Add… Blank (добавить незаполненное).

16. Определите незаполненное устройство, нажимая кнопку Add внизу диалога.

Открывается окно браузера базы данных (рис. 11.6), в котором необходимо выбрать узлы устройства.

В этом диалоговом окне отображаются базы данных NetCracker и вся информация, содержащаяся в NetCracker, включая Тип, Продавца или Производителя, или установки Пользователя, Device Factory и Search… (поиск, перебор). Среднее окно диалога - эквивалент области окна Изображения, где отображаются устройства из базы данных.

17. П

    - 120 - - 121 -

    рибавьте SmartSTACK (интеллектуальный стек) как узел этого устройства. Для этого в окне браузера идите по пути Switches - WorkGroup - Ethernet - Cabletron - SmartSTACK Ethernet Switch (набор интеллектуальных коммутаторов стандарта адаптеров для локальной сети).

18. Выберите SmartSTACK Ethernet, переключитесь в среднее окно и нажмите OK.

19. Нажмите кнопку Add.

20. По тому же самому пути в базе данных выберите FE-100TX SmartSTACK сменный блок и нажмите OK.

Вы прибавили к устройству сменный блок.

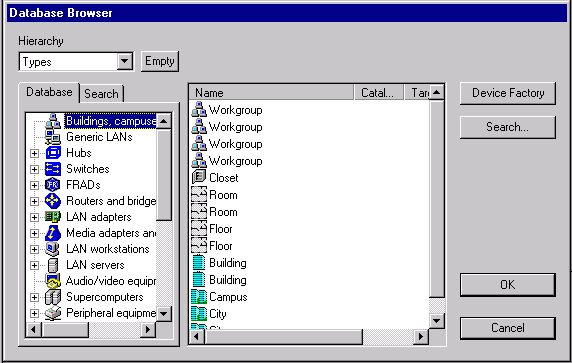

Рис. 11.6. Окно диалога базы данных NetCracker

21. Проведите проверку (верификацию) того, что все части устройства могут работать вместе, и это устройство приемлемо для NetCracker. Нажмите кнопку Verify. Устройства, которые не удовлетворяют условиям совместимости, не проходят проверку и не отражаются в окне диаграммы NetCracker.

22. Нажмите кнопку Set final. Рядом с устройством в окне Selected Device (рис. 11.3) появится желтая стрелка. Это означает, что устройство было проверено и принято как NetCracker устройство, и оно будет отображаться в диаграмме. Если есть выбор между несколькими устройствами, которые являются возможными, кнопка Set Final определяет, какое из устройств будет импортировано в диаграмму NetCracker.

23. Нажмите кнопку Close.

24. Нажмите кнопку Next в окне 3 - Network Discovery.

NetCracker изобразит схематически то, что Вы создали.

25. Импортируйте обнаруженную сеть, нажав Done.

26. Теперь с только что созданным проектом можно работать по методике, изученной в процессе выполнения предыдущих лабораторных работ.
