Профили Bluetooth.

1. Advanced audio distribution profile (A2DP) - разработан для передачи двухканального стерео аудио потока. Например, музыки к беспроводной гарнитуре или любому другому устройству.

1. Audio/Video Remote Control Profile (AVRCP) - разработан для управления стандартными функциями телевизоров, Hi- fi оборудованием, т. е. позволяет создавать оборудование с дистанционным управлением. Может использоваться совместно с профилями A2DP или профилем VDPT.

1. Basic Imaging Profile (BIP) - разработан для пересылки изображения между устройствами и включает возможность изменения размера изображения и конвертирования в поддерживаемый формат принимающего устройства.

1. Basic Printing Profile (BPP) - позволяет пересылать e-mail, vCard и другие элементы на принтер. Профиль не требует от принтера специфических драйверов, что выгодно отличает его от другого профиля HCRP.

1. Common ISDN Access Profile (CIP) - профиль доступа к устройствам ISDN - Integrated services digital network.

Существую и другие профили, всего их порядка 25.



Набор протоколов.

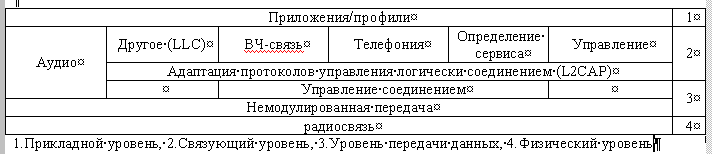

Структура стека протокола Bluetooth не следует ни модели OSI, ни TCP, ни 802, ни какой-либо другой известной модели. Базовая архитектура протоколов Bluetooth в модифицированном комитетом 802 виде представлена на рисунке.









В самом низу стека находится физический радиотехнический уровень, который соответствует и модели OSI и модели 802. На нём описываются радиосвязь и применяемые методы модуляции. Основная цель - сделать систему как можно дешевле и доступнее массовому покупателю.

Уровень немодулированной передачи. Чем-то напоминает подуровень MAC (в модели OSI), но включает в себя некоторые элементы физического уровня. Здесь описывается то, как главный узел управляет временными интервалами и как эти интервалы группируются в кадры.

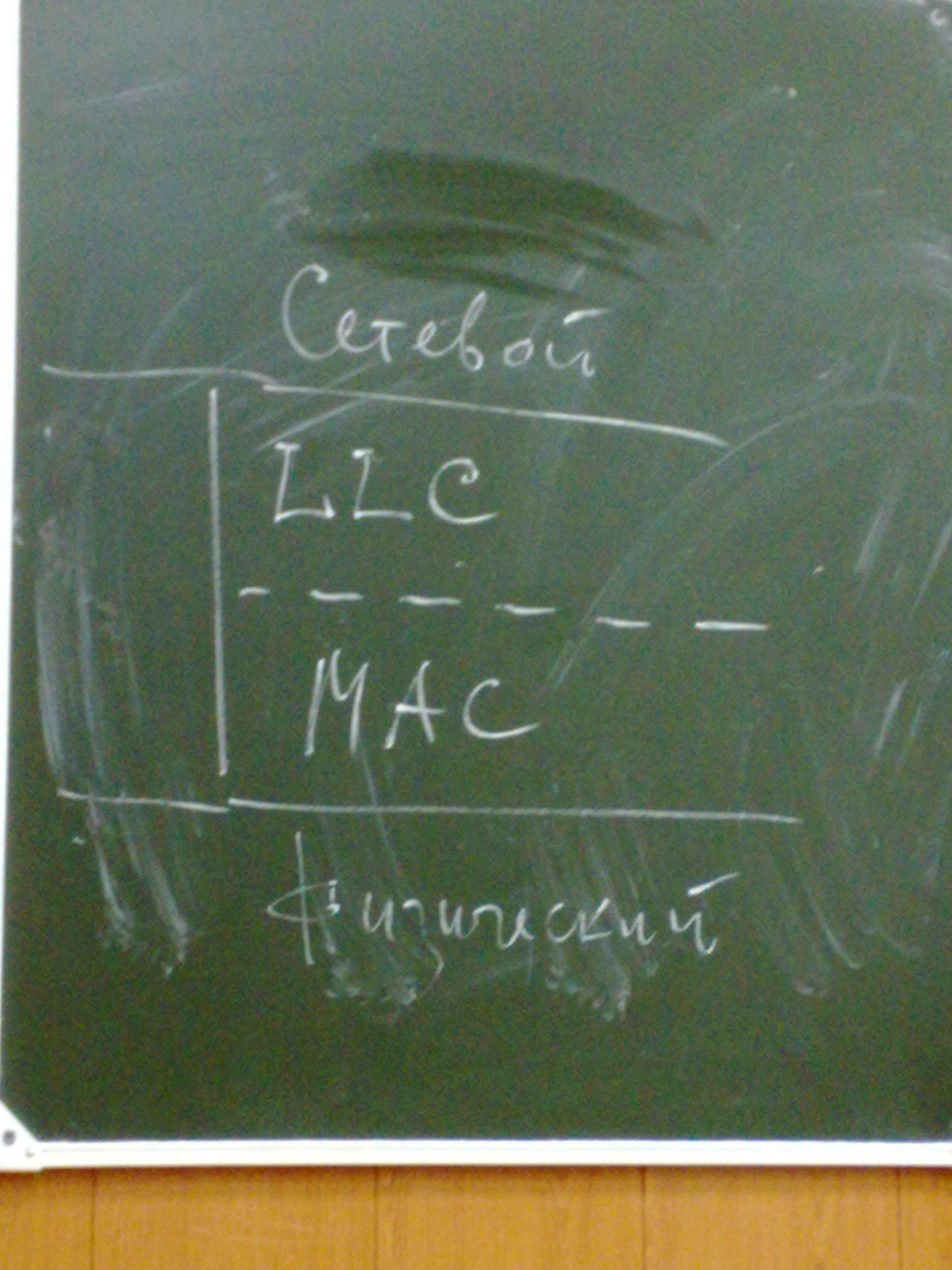

Сетевой

LLC

-----

MAC

Физический



LLC - Logical Link Control

MAC - Media Access Control



Далее следует уровень, содержащий группу связанных между собой протоколов. Протокол управления соединением устанавливает логические каналы между устройствами, управляет режимами энергопотребления, идентификацией, а так же качеством предоставляемых услуг. Подуровень адаптации протоколов управления логическими соединениями (L2CAP) скрывает от верхних уровней технические детали нижних уровней. Его можно считать аналогом обычного подуровня LLC из семейства стандартов 802, но устроен он по-другому.

Аудио протоколы и протоколы управления занимаются соответственно передачей звука и управлением. Приложения могут обращаться к ним напрямую, минуя протокол L2CAP.

Следующий уровень называется связующим. Он содержит множество разнообразных протоколов. Для совместимости с сетями 802 IEEE поместил сюда, например, LLC. Протоколы высокочастотной связи телефонии и определения сервисов принадлежат Bluetooth. Протокол высокочастотной связи эмулирует работу стандартного последовательного порта ПК, к которому обычно подключаются клавиатура, мышь, модем и другие устройства. Он позволяет пользоваться этими устройствами без проводов.

Протокол телефонии является протоколом, работающим в реальном масштабе времени. Он используется соответствующими профилями, ориентированными на передачу речи. В его задачи входят установка и разрыв телефонного соединения.

Протокол определения сервисов используется для поиска доступных в сети сервисов.

На самом верхнем уровне находятся приложения и профили. Они работают с протоколами нижних уровней, которые обеспечивают их функционирование. Каждому приложению сопоставлен свой набор протоколов. Специфические устройства, типа гарнитур, используют только те протоколы, которые необходимы для их работы.
