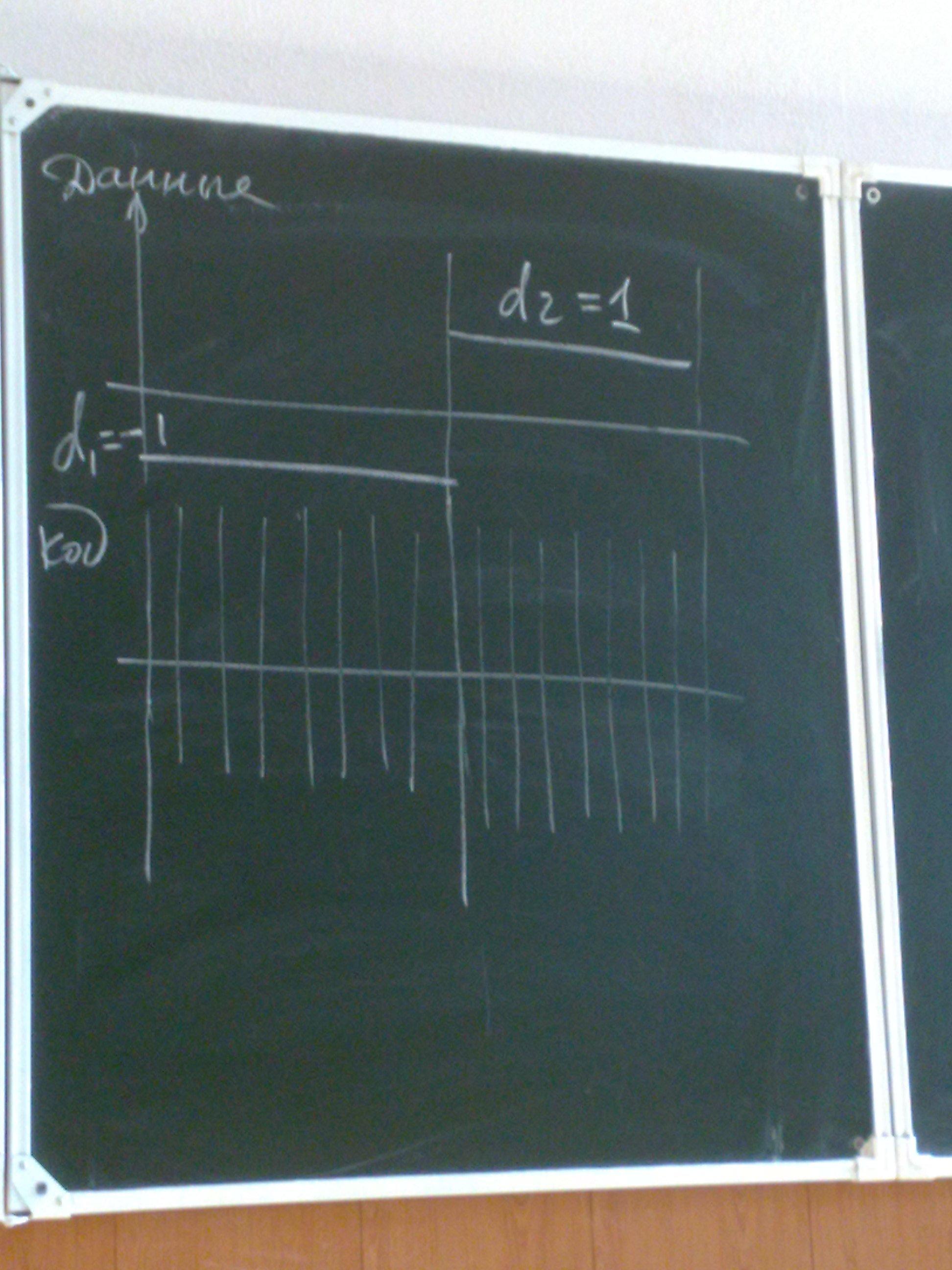

Принцип действия cdma.

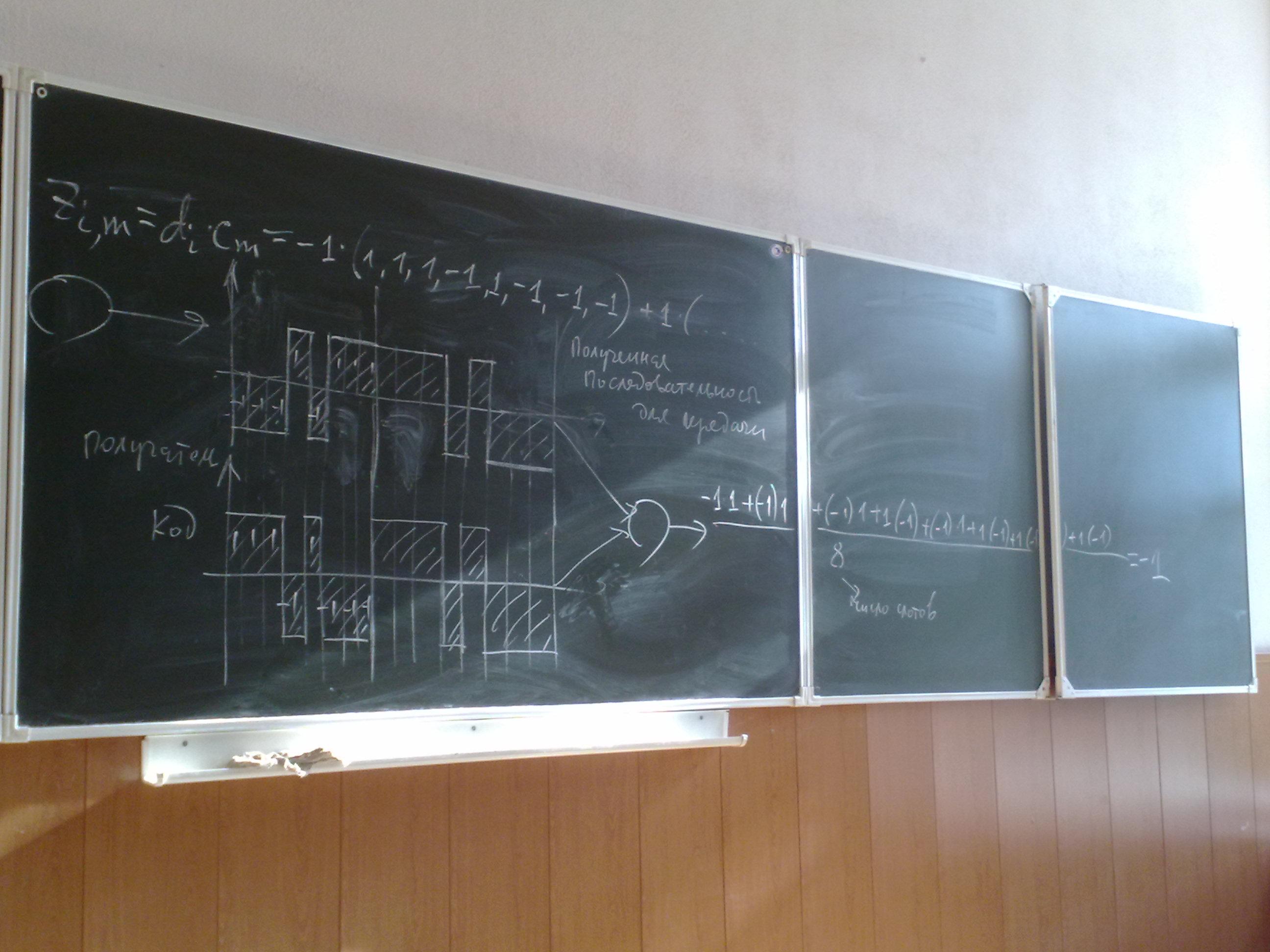

Zi,m=di*Cm=-1*(1,1,1,-1,1,-1,-1)+1*(…
-1*1+(-1)*1+(-1)*1+(-1)+(-1)
Нулевой бит удобнее представлять как -1. Каждый битовый слот разделяется на m мини слотов, у нас оно равно 8, на практике оно гораздо больше. Каждый CDMA код состоит из последовательности M значений +1 и -1. Выход кодирующего устройства Zi,m = dicm
Di
Cm
При декодировании значение исходного бита вычисляется по формуле
Если на одной и той же частоте передачи бит работает несколько передатчиков, то на выходе все значения z для каждого кода складываются. При соответствующем выборе кодов каждый получатель, сможет извлечь передаваемые ему данные по суммарному сигналу по той же самой формуле. При практическом применении CDMA возникает множество сложных проблем.
Например:
Чтобы приемник мог извлечь сигнал конкретного передатчика, следует тщательно
выбирать CDMA коды.
В рассмотренных примерах предполагалось, что мощностей принимаемых приемником сигналов от разных передатчиков - одинаковы, чего крайне трудно добиться на практике.
Трангинговая (транковая) связь.
Мобильная связь для предприятий, т.е. ведомственная или профессиональная может отличаться от сотовой связи индивидуальных пользователей. Такую ведомственную связь называют - транкинговой (транковой).
Для нее характерны следующие особенности:
-
Связь внутри некоторой группы и групповой вызов от центра ко всем членам группы;
-
Наличие приоритетности ;
-
Скорость соединения выше, чем в обычных сотовых системах;
-
Возможность выхода в телефонную сеть общего пользования имеет меньшее значение, а во многих случаях она вообще отсутствует;
-
Чаще используется полудуплексная передача. В результате растет оперативность связи при уменьшенной цене.
Наиболее распространены 2 протокола транковой связи:
MPT-1327 - аналоговый
TETRA - цифровой
В иерархической структуре систем транковой связи используются базовые станции и центры коммутации.
Базовые станции обслуживают одну из зон и имеют от одной до нескольких несущих частот, отличных от частот соседних зон.
В протоколе TETRA применяется метод TDME с несколькими слотами на каждую из несущих. Например, в системе TETRA-Nokia используется 64 несущих и 256 радио каналов. В системах работающих по протоколам MPT-1327 обычно используются несколько частотных под-диапазонов в пределах от 80 до 800 с выделением каналов шириной в 12.5КГц. Чем меньше частота, тем больше площадь охватываемой зоны, но меньше число каналов.
Система персональной спутниковой связи.
Кроме средств сотовой связи, активно внедряется и системы персональной спутниковой связи, которые будут эффективны там, где системы сотовой связи не обеспечивают достаточного качества приема, например:
-
При передачи информации в глобальных масштабах;
-
В акваториях мирового океана;
-
В районах с малой плотностью населения;
-
В местах разрывов инфраструктуры.
При удалении абонента за пределы зоны обслуживания местных сотовых систем, спутниковая связь играет ключевую роль. Так, как она не имеет ограничений по привязке к конкретной местности. Во многих регионах мира спрос на услуги подвижной связи может быть эффективно удовлетворен только с помощью спутниковой связи. Для абонента пользование спутниковым терминалом не составляет большого труда и не требует специальных знаний. Набор номера осуществляется с помощью кнопочной клавиатуры, как и в обычном телефоне. В перспективе намечается объединение наземных и спутниковых систем в глобальную систему связи.
Global system communication!
В зависимости от вида предоставляемых услуг системы спутниковой связи можно разделить на три основных класса:
