6.3. Параметры и эквивалентная схема полевого транзистора
Полевые транзисторы характеризуются следующими основными параметрами:
1) по постоянному току:
-
напряжением отсечки Uотс (унитрон, МОП-транзистор со встроенным каналом);
-
пороговым напряжением Uпор (МОП-транзистор с индуцированным каналом);
-
максимальным током стока Ic max
-
максимальным напряжением стока Ucи max
2) по переменному току (малосигнальные параметры):
-
крутизной
-
выходным сопротивлением
-
входным сопротивлением RВХ;
-
межэлектродными емкостями CЗИ, СЗС, ССИ ;
-
граничной частотой fs по крутизне.
Важнейшим малосигнальным параметром полевого транзистора является крутизна, отражающая усилительные свойства транзистора. Поскольку затвор, окисел и канал образуют конденсатор (емкость затвора), то при изменении напряжения затвора происходит перезаряд емкости СЗ через сопротивление канала RK с постоянной заряда
Усредненное значение емкости Сз равно единицам и долям пикофарады, усредненное значение сопротивления RК = 75 – 300 Ом. При этом управляющим напряжением Uз на затворе является напряжение на емкости. Значит, и ток стока будет изменяться вместе с напряжением Uз. Однако напряжение на емкости Uз является внутренней величиной, а напряжение затвора Uз (рис.6.7,а) - внешней.
По отношению к внешнему напряжению UЗ, ток стока запаздывает. Это явление в конечном итоге обусловливает зависимость крутизны от частоты (комплексность крутизны):
а б
Рис. 6.7
и определяет частотные свойства транзистора, т.е. его граничную частоту
fS определяется так же, как и f , при этом S0 уменьшается в 2 раза (см. рис.5.15).
Низкочастотное значение крутизны S0 и внутреннее сопротивление Ri, определяются из выходных характеристик в выбранном режиме (S0, Ri зависят от режима).
Важнейшей особенностью полевого транзистора является очень высокое входное сопротивление RВХ, достигающее у МОП-транзисторов 1014 Ом, а также малый коэффициент шума. Граничная частота обычных МОП-транзисторов (с каналом длиной в 5 - 10 мкм) находится в пределах 100 - 300 МГц. У транзисторов с ультракоротким каналом (доли мкм) fS достигает 10 ГГц. У сплавных унитронов fS не превышает 500 кГц.

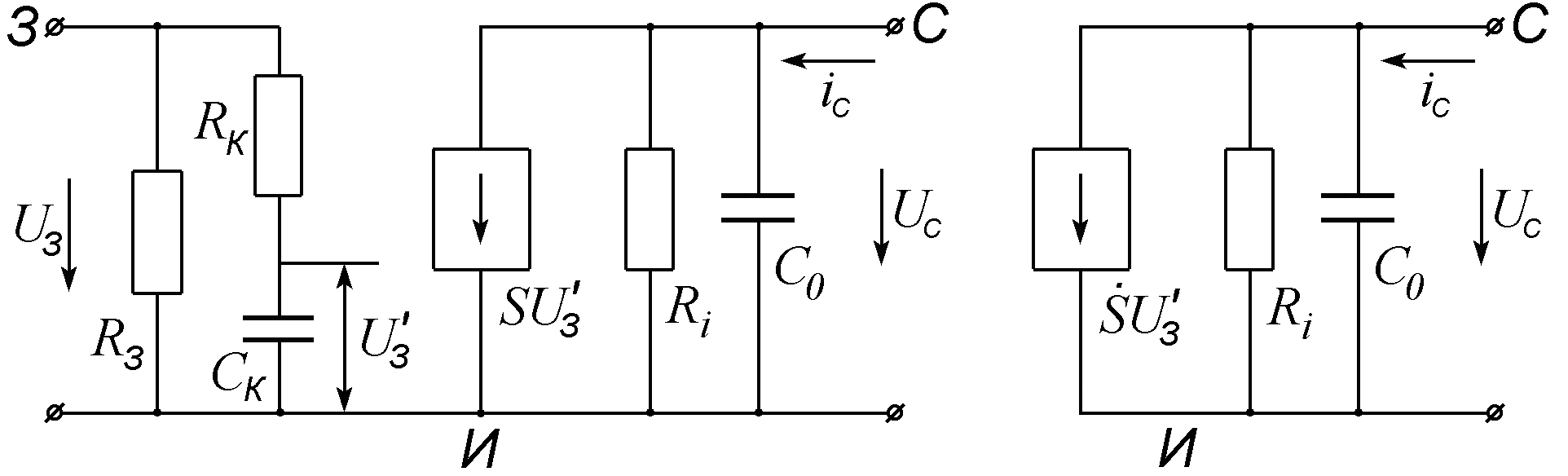

С учетом параметров по переменному току на рис.6.7,б представлена упрощенная эквивалентная схема полевого транзистора для переменных составляющих. Часто входную цепь (из-за очень большого входного сопротивления) не указывают, тогда схема приобретает простой вид (см. рис.6.7,б), аналогичный виду ламповой схемы. Емкость С0 в выходной цепи является эквивалентной емкостью всех межэлектродных емкостей (СЗИ, СЗС, ССИ). В табл. 6.1 приведены параметры некоторых полевых транзисторов. При более подробном анализе необходимо учитывать влияние подложки на свойства МОП-транзистора, являющегося, по сути, вторым затвором /2/.
Таблица 6.1
Параметры полевых транзисторов
Тип транзистора |
IСmax МА |
Uотс, В |
Uпор, В |
UСИmax, В |
S, МА/В |
Iзатв, нА |
Сзи, пФ |
Сзи, ПФ |
КП103И унитрон
КП301Б, МОП |
2
15 |
0,8+3,0
- |
-
4,2 |
10
20 |
0,8+2,6
1,0 |
20
0,3 |
20
3,5 |
8
1,0 |
