Лабораторная работа №13

“Определение действительной производительности ротационного вакуум – насоса”

Выполнили: Ноунеймы какие-то

Цель работы: экспериментальное определение действительной производительности Q вакуум - насоса и коэффициента подачи  λ от величины создаваемого им вакуума.

n=1420 об/мин = 23,67 об/c

V=21.16 см3 =

a=12

Схема установки

1-всасывающий патрубок 6-дифманометр

2-бак 7-циклон

3-ротаметр 8- вакууметр

4- воздухозаборка

5- диафрагма

Расчетные формулы:

Измеренные данные

Вычисленные данные

H,м

Pвак, атм

Pвс, атм

1

0,402

0,05

5,10

0,995

0,95

2

0,343

0,15

4,75

5,59

0,912

0,991

0,85

3

0,296

0,2

4,5

5,63

0,92

0,988

0,8

4

0,252

0,25

4,1

5,47

0,89

0,983

0,75

5

0,211

0,3

3,71

5,3

0,86

0,979

0,7

6

0,166

0,35

3,15

4,85

0,79

0,973

0,65

7

0,12

0,4

2,8

4.67

0,76

0,967

0,6

8

0,087

0,45

2,4

4,36

0,71

0,959

0,55

9

0,065

0,5

2,1

4,2

0,69

0,95

0,5

10

0,024

0,55

1,35

3

0,49

0,939

0,45

11

0,013

0,6

0,87

2,18

0,36

0,925

0,4

12

0,006

0,65

0,65

1,86

0,30

0,907

0,35

13

0,004

0,7

0,53

1,77

0,29

0,883

0,3

14

0,002

0,75

0,38

1,52

0,25

0,85

0,25

Пример вычислений первой строчки:

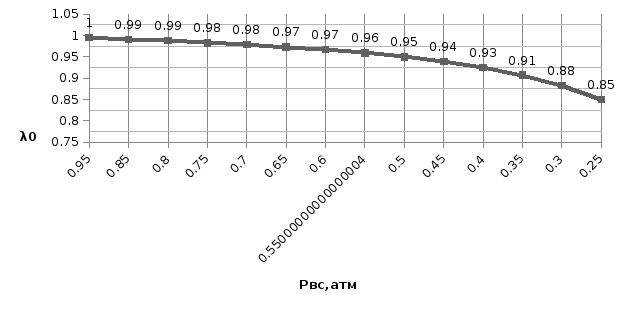

Перейдем к построению графиков.
