Варианты исходных данных
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
f, кГц |
0,5 |
1 |
2 |
3 |
4 |
5 |
10 |
15 |
20 |
30 |
Вариант |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
f, кГц |
40 |
50 |
100 |
200 |
300 |
400 |
500 |
1000 |
2000 |
3000 |
3. Расчет основных характеристик сигнала коротковолновой трассы
Задание
На основе данных наблюдений за вертикальным ионосферным зондированием было получено, что:
максимальная частота f0, на которой сигнал отразился от ионосферы, составила 4 МГц ;
время t задержки сигнала на этой частоте (между передачей и приемом) равнялось 2 мкс.
Определить:
высоту H, на которой отразился сигнал;
электронную концентрацию N на этой высоте;
Для радиотрассы, имеющей вдоль поверхности Земли протяженность
r = 1000 км, используя параметры H и N, вычислить:
максимально применимую частоту (МПЧ);
оптимальную рабочую частоту (ОРЧ);
радиус зоны молчания.
Начертить схему трассы, на которой показать высоту отражения и зону молчания.
Рассчитать напряженность поля в пункте приема на частоте fМПЧ, на частотах от 0.5 . fМПЧ до 0.9 . fМПЧ (с шагом 0,1. fМПЧ), на частоте fОРЧ, используя следующие параметры:
- мощность передатчика Р = 1 кВт;
коэффициент направленного действия передающей антенны D = 1, 5;
коэффициент поглощения в слое E на частоте fМПЧ ГE = 0,7;
коэффициент поглощения в слое F на частоте fМПЧ ГF = 0,2.
Построить график зависимости напряженности поля от частоты.
Решение
1. Рассчитаем высоту H, на которой отразился сигнал. При вертикальном зондировании ионосферы получается, что от передатчика до приемника сигнал проходит двойное расстояние: поверхность земли – ионосфера (до точки отражения и обратно). Общее время прохождения сигнала составляет ∆t = 2 мс, скорость распространения сигнала равна скорости света с = 3 . 108 м / с. Следовательно, высота отражения:
H = c . t / 2 = 3.108 . 2.10-3 / 2 = 300 000 м. (3.1)
2. Определим электронную концентрацию N, используя формулу зависимости электронной концентрации на высоте отражения сигнала от частоты излучения
. (3.2)
Из формулы (3.2) найдем электронную концентрацию:
N = f02 / 80,8 = (4 . 106)2 / 80,8 = 0.198 . 1012 эл / м3 (3.3)
3. Для определения максимально применимой частоты воспользуемся «законом секанса», согласно которому частота излучения f и электронная концентрация N связаны между собой через угол падения волны β на ионосферу следующим образом:
, (3.4)
где β – угол входа волны в ионосферу.
Так как , то
(3.5)
В этой формуле β1 соответствует углу падения волны на ионосферу, при котором обеспечивается радиосвязь на расстоянии r вдоль поверхности земли (рис. 3.1).
Если пренебречь сферичностью Земли, то можно из треугольника, изображенного на рис. 3.1, вычислить угол
, (3.6)
а также
cos β1 = cos 590 = 0,515. (3.7)
Заметим, что для практических расчетов характеристик поля сферичность Земли можно не учитывать на расстояниях между пунктами передачи и приема до 1000 – 2000 км. Подставляя вычисленные значения f0 и cos β1 в формулу (3.5), получим, что максимально применимая частота:
. (3.8)
4. Оптимальную рабочую частоту можно определить по формуле:
fОРЧ = 0,8 fМПЧ = 0.8 . 7,77 . 106 = 6,22 . 106 Гц.
Таким образом, fМПЧ = 7,77 МГц, а fОРЧ = 6,22 МГц.
5. Определим радиус зоны молчания. Этот радиус, образованный вокруг передающей антенны, связан с максимально применимой частотой. На частотах ниже fМПЧ радиосвязь на заданном расстоянии возможна, а на частотах выше fМПЧ отсутствует по причине недостаточности электронной концентрации в ионосфере для отражения сигнала. На частоте fМПЧ радиосвязь будет неустойчивой, поскольку электронная концентрации с течением времени постоянно изменяется и ее значение будет временами достаточной для отражения сигнала, а в другие промежутки времени недостаточной. Но слишком низкую, по отношению к fМПЧ, частоту применять также нежелательно, поскольку с уменьшением частоты возрастает затухание волны. Поэтому обычно стараются работать на частотах, близких к fОРЧ, на которых поддерживается устойчивая связь, а затухание волны не очень велико.
Для определения радиуса зоны молчания воспользуемся формулой (3.5) с той лишь разницей, fМПЧ заменим на fОРЧ, а угол β1 на угол β2 (рис 3.1). Следовательно:
. (3.9)
Отсюда β2 = 500.
Из треугольника, изображенного на рис. 3.1, найдем:
rм / 2 = tgβ2 . H = 1,19 . 300 = 357 км. Следовательно, радиус зоны молчания:
rм = 2. 357= 714 км.
6. Рассчитаем напряженность поля в пункте приема сигнала, используя формулу:
, (3.10)
где EД – действующее значение напряженности электрического поля, P – мощность передатчика, D – коэффициент направленного действия передающей антенны, r – расстояние между пунктами передачи и приема, F – множитель ослабления, зависящий от параметров трассы распространения.
В диапазоне коротких волн множитель ослабления можно определить
, (3.11)
где R – модуль коэффициента отражения от поверхности Земли, n – число отражений от ионосферы, Гi – коэффициент поглощения в i-й вершине.
Принимая R=1, что во многих случаях достаточно близко к истине, n=1, получим:
= 0.5. e−(0,7+0,2) = 0.203. (3.12)
Подставляя значения в формулу (3.10), получим на частоте fМПЧ значение напряженности поля в пункте приема:
= 0,043 мВ/м = 43 мкВ/м. (3.13)
7. Проведем расчет напряженности поля на частотах 0,5 . fМПЧ, 0,6 . fМПЧ, 0,7 . fМПЧ, 0.8 . fМПЧ, 0.9 . fМПЧ. Для этого воспользуемся следующим положением. При прохождении радиоволны через ионосферу напряженность поля в пункте приема можно определить из выражения:
, (3.14)
где Е0 – напряженность поля волны на входе ее в ионосферу, - коэффициент поглощения, l – путь, пройденный волной через ионосферу в прямом и обратном направлении.
Коэффициент поглощения в ионосфере можно оценить по формуле:
[1/м] . (3.15)
Из выражения (3.15) следует, что коэффициент поглощения прямо пропорционален электронной концентрации N и числу столкновений электронов с нейтральными частицами , но обратно пропорционален квадрату частоты f. Поэтому применение более высоких частот предпочтительно.
Используя зависимость коэффициент поглощения от частоты, можно напряженность поля в пункте приема выразить следующим образом:
, (3.16)
где ЕД - действующее значение напряженности поля на частоте fМПЧ, f – частота, для которой определяется напряженность поля.
Подставляя значения в выражение (3.16), получим зависимость напряженности поля от частоты:
f=0,5.fМПЧ = 3,89 МГц 2,14 мкВ/м
f=0,6.fМПЧ = 4,66 МГц 7,28 мкВ/м
f=0,7.fМПЧ = 5,44 МГц 15 мкВ/м
f=0,8.fМПЧ = 6,22 МГц 25 мкВ/м
f=0,9.fМПЧ = 7,0 МГц 34 мкВ/м
Используя вычисленные значения напряженности поля, построим график, приведенный на рис.3.2.
Рис. 3.1. Схема коротковолновой трассы.

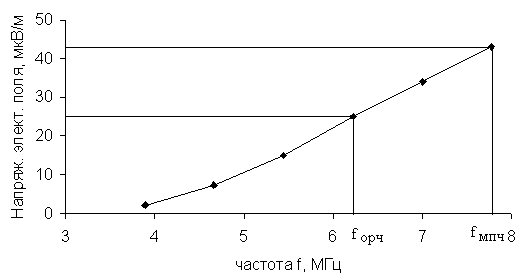

Рис. 3.2. Зависимость напряженности поля от частоты
Таблица 3.1
