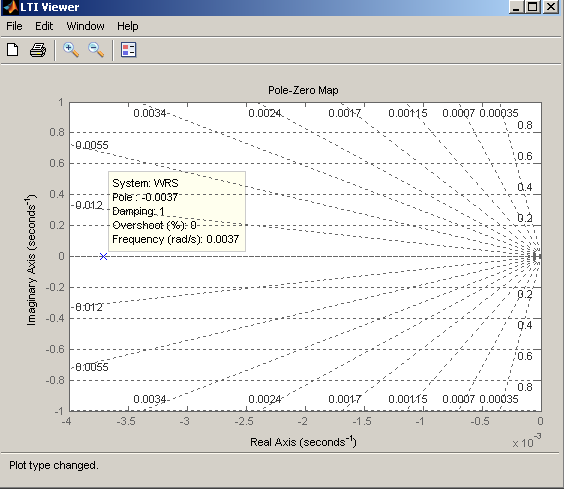

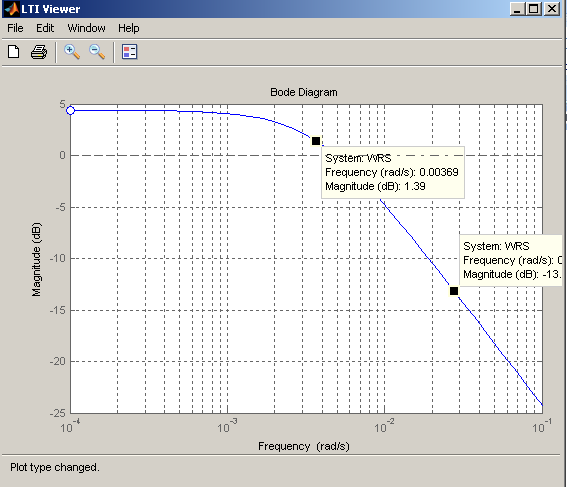

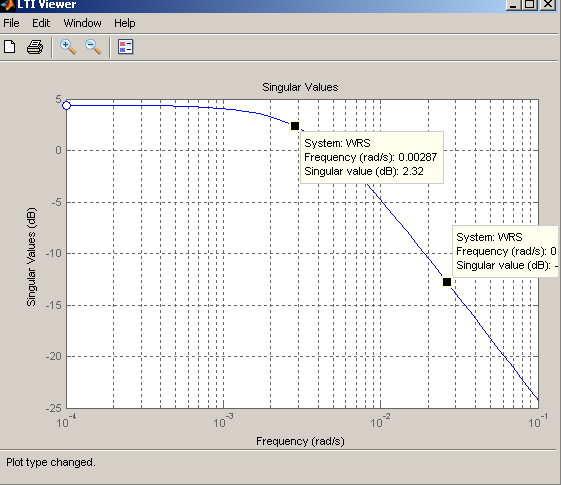

1.1.Функция wrs
1.2.ФункцияWRS
1.3.Функция WRS
1.4.Функция WRS
1.5.Функция WRS
1.6.Функция WRS
1.7.Функция WRS
1.8.Функция WRS
1.9.Функция WRS
>>steep(WRS)
2.0.Функция WRS
Замкнем систему отрицательной обратной связью с помощью функции Feedback и определим переходный процесс замкнутой системы
>>WOS=feedback(WRS,[1])
Transfer function:
1.656
-------------
270 s + 2.656
>>ltiview
>>

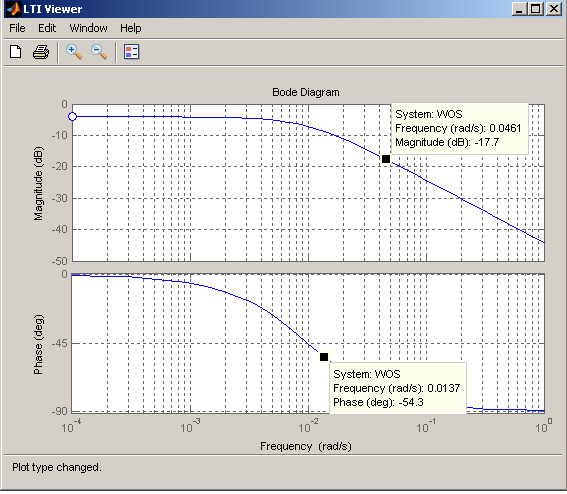

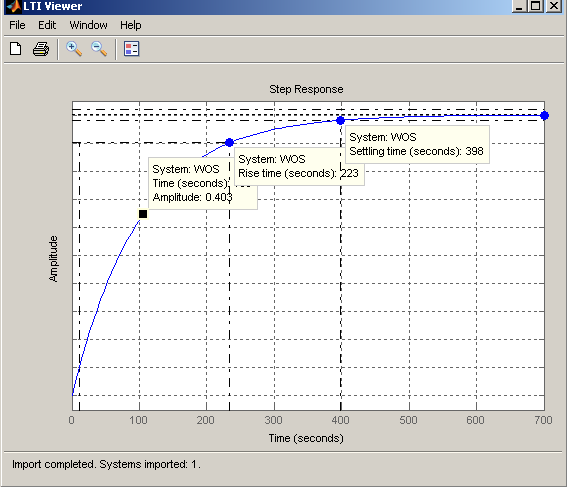

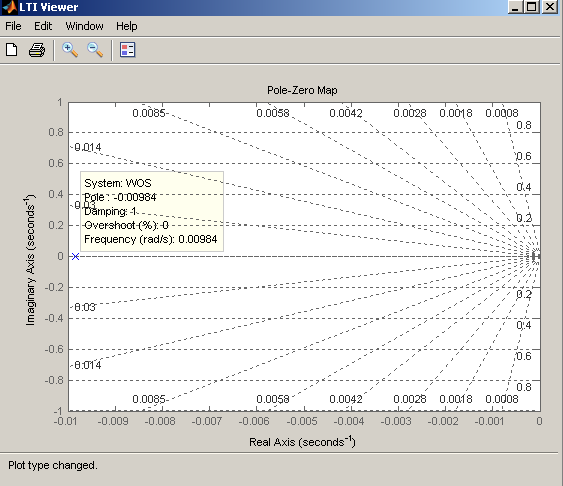

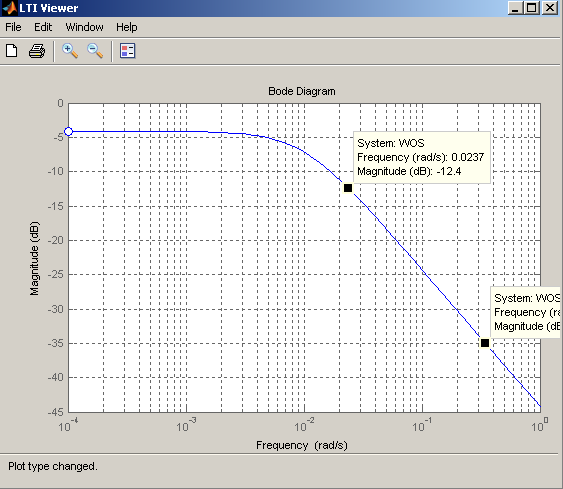

2.1.ФункцияWOS
2.2.ФункцияWOS
2.3.ФункцияWOS
2.4.ФункцияWOS
2.5.ФункцияWOS
2.6.ФункцияWOS
2.7.ФункцияWOS
2.8.ФункцияWOS
2.9.ФункцияWOS
Рассмотрим замкнутую систему с учетом запаздывания
Составим передаточную функцию звена чистого запаздывания
>> n3=[1 -0.125 0.0052]; m3=[1 0.125 0.0052]; WZ=tf(n3,m3)
Transfer function:
s^2 - 0.125 s + 0.0052
----------------------
s^2 + 0.125 s + 0.0052
>> GOSZ=WOS*WZ
Transfer function:
1.656 s^2 - 0.207 s + 0.008611
---------------------------------------
270 s^3 + 36.41 s^2 + 1.736 s + 0.01381
>>ltiview

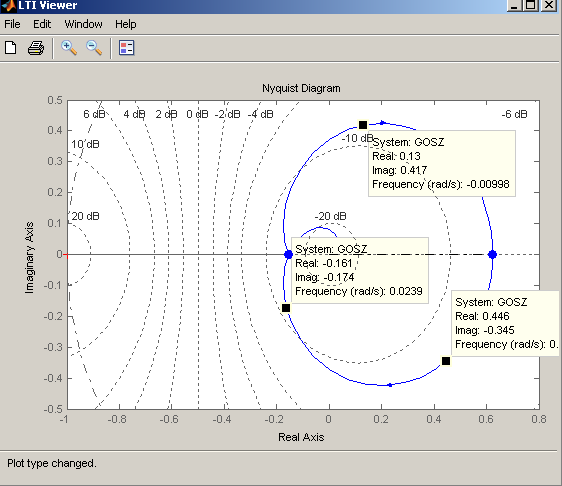

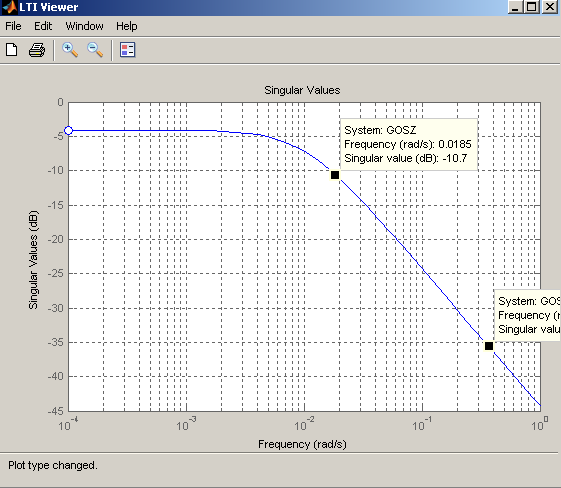

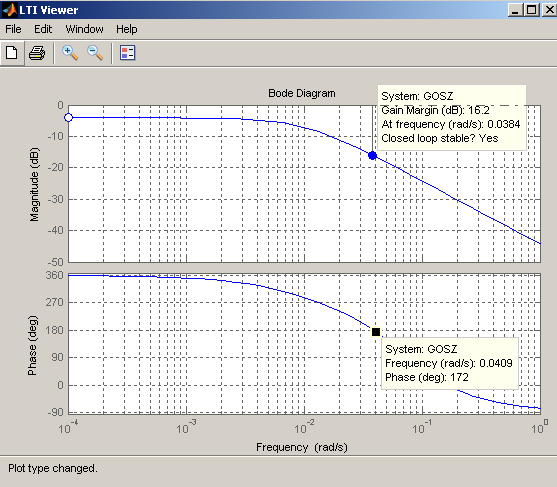

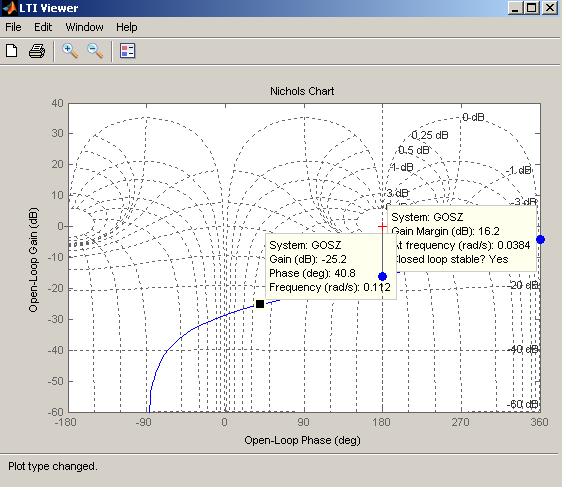

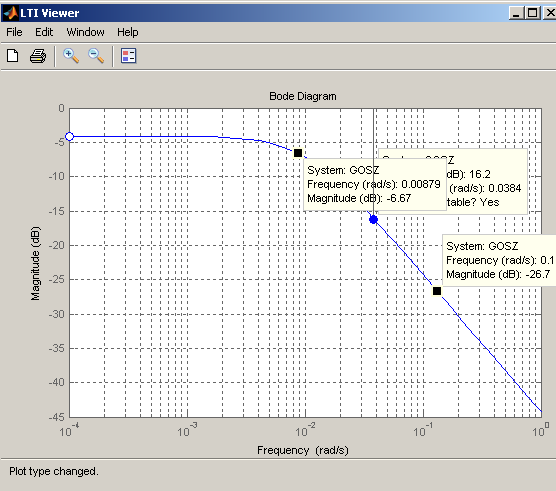

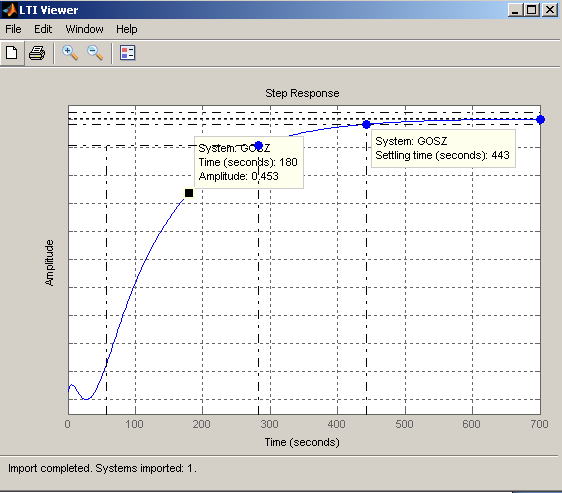

3.0.ФункцияGOSZ
3.1.ФункцияGOSZ
3.2.ФункцияGOSZ
3.3.ФункцияGOSZ
3.4.ФункцияGOSZ
3.5.ФункцияGOSZ
3.6.ФункцияGOSZ
3.7.ФункцияGOSZ
3.8.ФункцияGOSZ
Передаточная функция ПИ-регулятора
Формируем передаточную функцию регулятора
>>n1=[4.6]; m1=[1]; Kr=tf(n1,m1)
Transfer function:
4.6
>> n2=[1]; m2=[162,0]; Ti=tf(n2,m2)
Transfer function:
1
-----
162 s
Вид передаточной функции регулятора
>>Wr=Kr+Ti
Transfer function:
745.2 s + 1
-----------
162 s
Формируем передаточную функцию объекта управления
n3=[0.36]; m3=[270,1]; Woy=tf(n3,m3)
Transfer function:
0.36
---------
270 s + 1

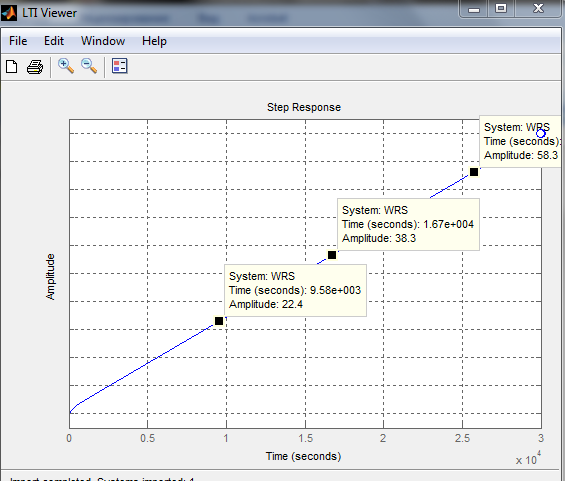

Найдем переходный процесс для разомкнутой системы функцией (WRS)
>> WRS=Wr*Woy
Transfer function:
268.3 s + 0.36
-----------------
43740 s^2 + 162 s
>>ltiview
