75 группа 2 вариант / Энергосбережение в теплоэнергетике и теплотехнологии / Контрольная вариант 6
.docxМинистерство образования и науки Российской Федерации
Государственное образовательное учреждение
высшего профессионального образования
“Ивановский Государственный энергетический университет
им. В.И. Ленина”
Кафедра ТЭС
Контрольная работа
по курсу “Энергосбережение в теплоэнергетике и теплотехнологиях”
Вариант
Выполнил:
Студент гр. 4-75
Иваново 2016.
Таблица 1. Рабочие характеристики насосов |
||||||||||
Наименование показателя, обозначение, единица измерения |
Значение показателя |
|||||||||
1. Объемная производительность Qхар, м3/ч |
200,0 |
275,5 |
349,0 |
422,4 |
495,9 |
569,4 |
642,9 |
716,3 |
789,8 |
860,0 |
2. Напор Нхар, м вод. ст. |
127,1 |
125,8 |
124,0 |
122,2 |
119,9 |
117,7 |
114,7 |
110,5 |
105,4 |
99,1 |
3. Внутренний КПД ηхар, % |
42,1 |
52,4 |
60,6 |
67,3 |
73,0 |
77,1 |
80,3 |
82,3 |
82,7 |
80,8 |
Таблица 2. Расчет исходной мощностной характеристики и приведение исходных рабочих характеристик к фактическим условиям |
|||||||||||
Наименование показателя, обозначение, единица измерения |
Обозначение |
Значение показателя |
|||||||||
1. Объемная производительность насоса по заданной рабочей характеристике, м3/ч |
Qхар |
200,0 |
275,5 |
349,0 |
422,4 |
495,9 |
569,4 |
642,9 |
716,3 |
789,8 |
860,0 |
2. Напор насоса по заданной рабочей характеристике, м вод. ст. |
Нхар |
127,1 |
125,8 |
124,0 |
122,2 |
119,9 |
117,7 |
114,7 |
110,5 |
105,4 |
99,1 |
3. Внутренний КПД насоса по заданной рабочей характеристике, % |
ηхар |
42,1 |
52,4 |
60,6 |
67,3 |
73,0 |
77,1 |
80,3 |
82,3 |
82,7 |
80,8 |
4. Средняя плотность перекачиваемой воды по фиксированным условиям построения заданных рабочих характеристик, кг/м3 |
ρхар |
997,925 |
|||||||||
5. Мощность на валу насоса по заданной рабочей характеристике, кВт |
Nхар |
164,2 |
179,9 |
194,2 |
208,6 |
221,5 |
236,4 |
249,7 |
261,5 |
273,7 |
286,8 |
6. Приведение рабочих характеристик насоса № 1 к фактическим условиям: |
|||||||||||
6.1. Поправочные коэффициенты на отклонение диаметра рабочего колеса насоса, ед.: |
|||||||||||
– к объемной производительности |
KDQ |
1,0074 |
|||||||||
– к напору |
KDН |
1,0049 |
|||||||||
– к мощности на валу |
KDN |
1,0123 |
|||||||||
6.2. Поправочные коэффициенты на отклонение числа оборотов ротора, ед.: |
|||||||||||
– к объемной производительности |
KnQ |
0,9993 |
|||||||||
– к напору |
KnН |
0,9987 |
|||||||||
– к мощности на валу |
KnN |
0,998 |
|||||||||
6.3. Средняя плотность перекачиваемой воды по фактическим условиям, кг/м |
ρ |
981,03 |
|||||||||
6.4. Поправочные коэффициенты на отклонение плотности перекачиваемой воды, ед.: |
|||||||||||
– к объемной производительности |
KρQ |
1 |
|||||||||
– к напору |
KρН |
1 |
|||||||||
– к мощности на валу |
KρN |
0,9831 |
|||||||||
6.5. Объемная производительность насоса, приведенная к фактическим условиям, м3/ч |
Q |
201,3 |
277,3 |
351,3 |
425,2 |
499,2 |
573,2 |
647,2 |
721,1 |
795,1 |
865,8 |
6.6. Напор насоса, приведенный к фактическим условиям, м вод. ст. |
Н |
127,6 |
126,3 |
124,4 |
122,6 |
120,3 |
118,1 |
115,1 |
110,9 |
105,8 |
99,5 |
6.7. Мощность на валу насоса, приведенная к фактическим условиям, кВт |
N |
163,1 |
178,7 |
192,9 |
207,2 |
220 |
234,8 |
248 |
259,7 |
271,8 |
284,9 |
7. Приведение рабочих характеристик насоса № 2 к фактическим условиям: |
|||||||||||
7.1. Поправочные коэффициенты на отклонение диаметра рабочего колеса насоса, ед.: |
|||||||||||
– к объемной производительности |
KDQ |
1,0222 |
|||||||||
– к напору |
KDН |
1,0148 |
|||||||||
– к мощности на валу |
KDN |
1,0373 |
|||||||||
7.2. Поправочные коэффициенты на отклонение числа оборотов ротора, ед.: |
|||||||||||
– к объемной производительности |
KnQ |
0,998 |
|||||||||
– к напору |
KnН |
0,996 |
|||||||||
– к мощности на валу |
KnN |
0,9939 |
|||||||||
7.3. Средняя плотность перекачиваемой воды по фактическим условиям, кг/м3 |
ρ |
981,08 |
|||||||||
7.4. Поправочные коэффициенты на отклонение плотности перекачиваемой воды, ед.: |
|||||||||||
– к объемной производительности |
KρQ |
1 |
|||||||||
– к напору |
KρН |
1 |
|||||||||
– к мощности на валу |
KρN |
0,9831 |
|||||||||
7.5. Объемная производительность насоса, приведенная к фактическим условиям, м3/ч |
Q |
204,0 |
281,1 |
356,0 |
430,9 |
505,9 |
580,9 |
655,9 |
730,7 |
805,7 |
877,3 |
7.6. Напор насоса, приведенный к фактическим условиям, м вод. ст. |
Н |
128,5 |
127,2 |
125,3 |
123,5 |
121,2 |
119,0 |
115,9 |
111,7 |
106,5 |
100,2 |
7.7. Мощность на валу насоса, приведенная к фактическим условиям, кВт |
N |
166,4 |
182,3 |
196,8 |
211,4 |
224,5 |
239,6 |
253,1 |
265,0 |
277,4 |
290,7 |
Таблица 3. Расчет фактической характеристики затрат электрической мощности на привод насоса № 1 в зависимости от массового расхода воды в сеть |
|||||||||||
Наименование показателя, единица измерения |
Обозначение |
Значение показателя |
|||||||||
1. Объемный расход воды в сеть, м3/ч |
Q |
201,3 |
275,5 |
349,0 |
423,0 |
497,0 |
571,0 |
645,0 |
719,0 |
793,0 |
865,8 |
2. Напор насоса, приведенный к фактическим условиям, м вод. ст. |
Н |
126,5 |
126,5 |
124,5 |
122,7 |
120,5 |
118,1 |
115,0 |
111,1 |
106,0 |
99,5 |
3. Мощность на валу насоса, приведенная к фактическим условиям, кВт |
N |
174,8 |
174,8 |
192,4 |
206,7 |
220,6 |
234,0 |
246,9 |
259,5 |
272,0 |
284,6 |
4. Средняя плотность перекачиваемой воды по фактическим условиям, кг/м3 |
ρ |
981,03 |
|||||||||
5. Массовый расход воды в сеть, т/ч |
G |
197,5 |
270,3 |
342,4 |
415,0 |
487,6 |
560,2 |
632,8 |
705,4 |
778,0 |
849,4 |
6. Электрическая мощность, затрачиваемая на привод насоса, кВт |
Nэд |
186,0 |
186,0 |
204,7 |
219,9 |
234,7 |
248,9 |
262,6 |
276,1 |
289,4 |
302,8 |
Таблица 4. Расчет фактической характеристики затрат электрической мощности на привод насоса № 2 в зависимости от массового расхода воды в сеть |
|||||||||||
Наименование показателя, единица измерения |
Обозначение |
Значение показателя |
|||||||||
1. Объемный расход воды в сеть, м3/ч |
Q |
204,0 |
263,2 |
354,0 |
429,0 |
504,0 |
579,0 |
654,0 |
729,0 |
804,0 |
877,3 |
2. Напор насоса, приведенный к фактическим условиям, м вод. ст. |
Н |
127,4 |
127,4 |
125,4 |
123,6 |
121,4 |
118,9 |
115,8 |
111,9 |
106,7 |
100,1 |
3. Мощность на валу насоса, приведенная к фактическим условиям, кВт |
N |
178,4 |
178,4 |
196,4 |
211,0 |
225,1 |
238,8 |
252,0 |
264,9 |
277,7 |
290,4 |
4. Средняя плотность перекачиваемой воды по фактическим условиям, кг/м3 |
ρ |
981,1 |
|||||||||
5. Массовый расход воды в сеть, т/ч |
G |
200,1 |
258,2 |
347,3 |
420,9 |
494,5 |
568,0 |
641,6 |
715,2 |
788,8 |
860,7 |
6. Электрическая мощность, затрачиваемая на привод насоса, кВт |
Nэд |
187,7 |
187,7 |
206,7 |
222,1 |
237,0 |
251,4 |
265,3 |
278,8 |
292,3 |
305,7 |

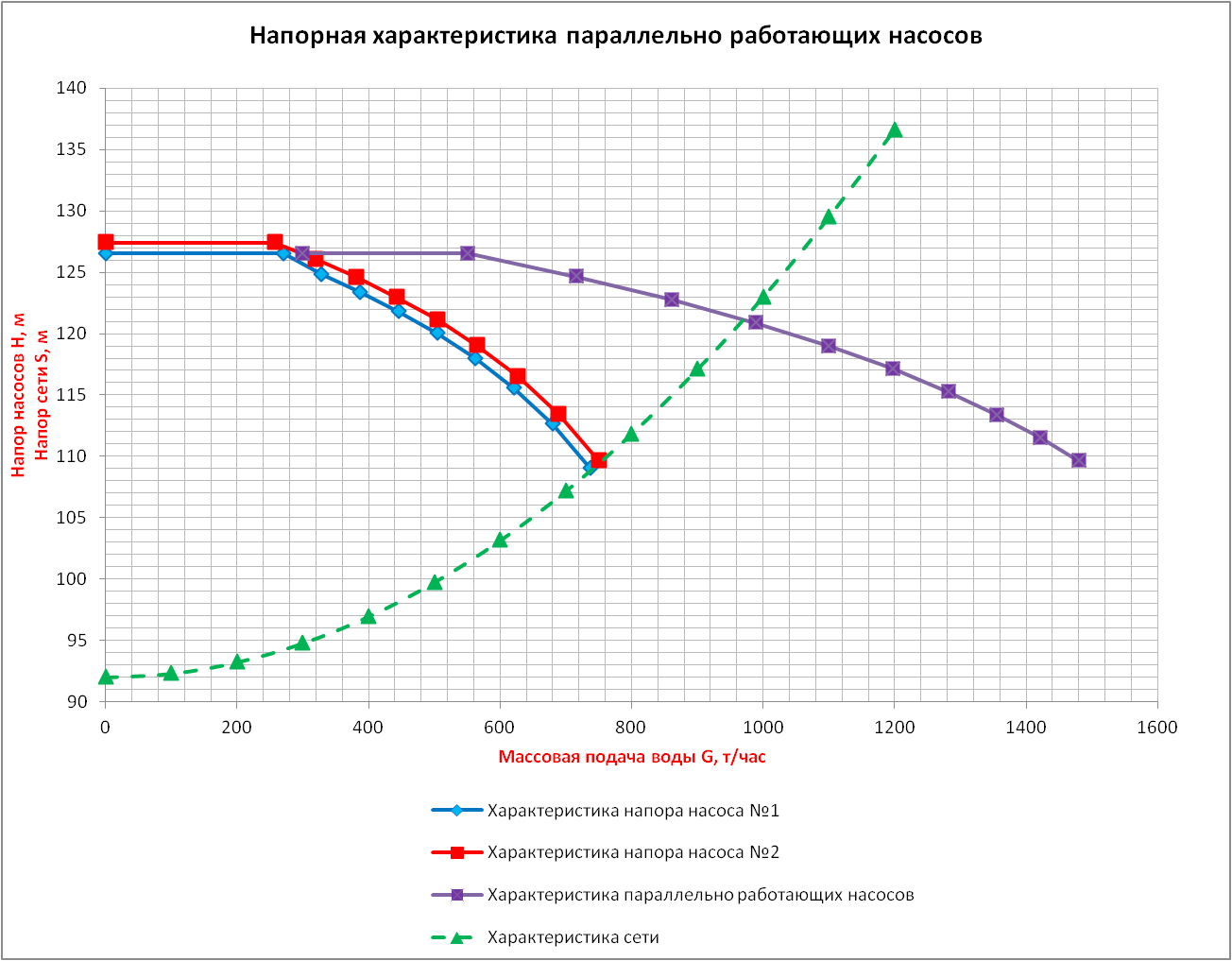

Таблица 5. Расчет напорной характеристики параллельно работающих насосов |
||||||||||||
Наименование показателя, единица измерения |
Обозначение |
Значение показателя |
||||||||||
1. Напор насосов, м вод. ст. |
Н |
126,5 |
126,5 |
124,6 |
122,8 |
120,9 |
119,0 |
117,1 |
115,3 |
113,4 |
111,5 |
109,6 |
2. Массовый расход воды в сеть от насоса № 1, т/ч |
G1 |
252,4 |
252,4 |
337,1 |
411,5 |
476,8 |
534,0 |
584,0 |
627,8 |
666,1 |
699,8 |
729,5 |
3. Массовый расход воды в сеть от насоса № 2, т/ч |
G2 |
0,0 |
297,9 |
379,2 |
450,1 |
512,0 |
565,8 |
612,8 |
653,9 |
689,9 |
721,8 |
750,2 |
4. Массовый расход воды в сеть от группы насосов, т/ч |
G |
300,0 |
550,3 |
716,3 |
861,6 |
988,8 |
1099,8 |
1196,8 |
1281,6 |
1356,0 |
1421,5 |
1479,7 |

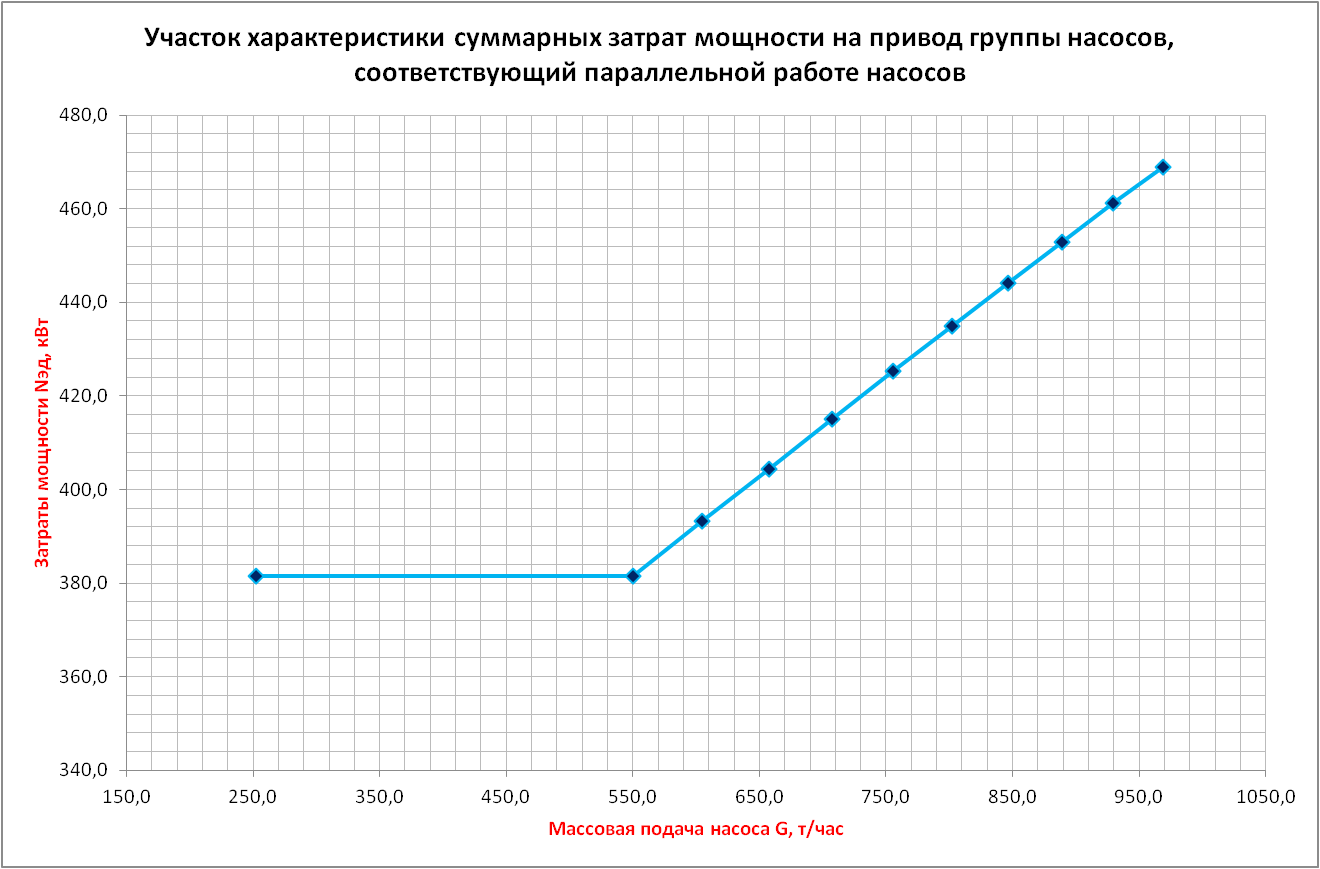

Таблица 6. Расчет характеристики суммарных затрат мощности на привод параллельно работающих насосов |
||||||||||||
Наименование показателя, единица измерения |
Обозначение |
Значение показателя |
||||||||||
1. Напор насосов, м вод. ст. |
Н |
126,5 |
126,5 |
125,9 |
125,3 |
124,7 |
124,2 |
123,6 |
123,0 |
122,4 |
121,8 |
121,2 |
2. Массовый расход воды в сеть от насоса № 1, т/ч |
G1 |
252,4 |
252,4 |
280,2 |
306,9 |
332,6 |
357,3 |
380,9 |
403,7 |
425,5 |
446,4 |
466,5 |
3. Массовый расход воды в сеть от насоса № 2, т/ч |
G2 |
0,0 |
297,9 |
324,7 |
350,4 |
375,0 |
398,5 |
421,1 |
442,7 |
463,4 |
483,2 |
502,2 |
4. Массовый расход воды в сеть от группы насосов, т/ч |
G |
252,4 |
550,3 |
604,9 |
657,3 |
707,6 |
755,8 |
802,0 |
846,4 |
888,9 |
929,6 |
968,7 |
5. Электрическая мощность, затрачиваемая на привод насоса № 1, кВт |
Nэд 1 |
185,4 |
185,4 |
191,4 |
197,1 |
202,6 |
207,9 |
212,8 |
217,6 |
222,1 |
226,4 |
230,4 |
6. Электрическая мощность, затрачиваемая на привод насоса № 2, кВт |
Nэд 2 |
196,2 |
196,2 |
201,9 |
207,3 |
212,5 |
217,5 |
222,1 |
226,6 |
230,8 |
234,8 |
238,6 |
7. Суммарная электрическая мощность, затрачиваемая на привод группы насосов, кВт |
Nэд |
381,6 |
381,6 |
393,3 |
404,5 |
415,1 |
425,3 |
435,0 |
444,2 |
452,9 |
461,1 |
469,0 |
