МОНТАЖ ГИДРОГЕНЕРАТОРА НA СВОЕМ ФУНДАМЕНТЕ
Приварка ребер клиньев статора к держателям после горячей растяжки сердечника статора
После завершения операции горячей растяжки сердечника статора и полного остывания его до температуры корпуса статора разрешается приступить к приварке ребер к держателям.
Законтрить до упора в держатель все контргайки, расположенные с внутренней стороны держателя.
Приварить все ребра клиньев к держателям.
Выполнение сварочных работ по приварке ребер к держателям рекомендуется производить одновременно трем или более сварщикам, но равномерно распределившим зону приварки ребер к держателям.
Каждый сварщик должен варить одновременно группу ребер клина к держателям на одной полке, затем все одновременно на другой полке корпуса и т.д.
Во время проведения сварочных работ сердечник статора со стороны спинки должен быть защищен теплоизоляционным
закрытием. |
71 |
МОНТАЖ ГИДРОГЕНЕРАТОРА НA СВОЕМ ФУНДАМЕНТЕ
Измерение формы статора после приварки ребер клиньев к держателям. Подготовка сердечника к испытанию
После приварки ребер к держателям, измерить форму статора со стороны «расточки».
Снять теплоизоляционное закрытие со стороны "спинки" сердечника статора. Проверить внешним осмотром отсутствие повреждений активной стали в пазах, по дну паза и на внешних поверхностях зубцов.
Окончательно рихтовать прямоугольные пазы рихтовочной оправкой.
Опилить и закруглить по радиусу 1 мм острые кромки позиционных крайних запеченных пакетов на выходе паза.
Проверить прямоугольные пазы сердечника контрольным калибром по всей высоте сердечника. При необходимости, рихтовать отдельные пазы рихтовочной оправкой в тех случаях, когда контрольный калибр проходит в паз очень плотно или на половину глубины паза.
72
МОНТАЖ ГИДРОГЕНЕРАТОРА НA СВОЕМ ФУНДАМЕНТЕ
Испытание сердечника статора на нагрев и на удельные потери. Измерение температуры сердечника
Испытание сердечника проводить по инструкции.
Для подготовки к испытанию проверить сердечник статора на отсутствие в пазах посторонних предметов, отсутствие отдельных загрязнений в зоне испытания и т.д.
В процессе испытания людям находиться внутри сердечника статора запрещено.
Испытание произвести кольцевым намагничиванием сердечника статора посредством временно накладываемой обмотки вокруг корпуса и сердечника, питаемой однофазным переменным током промышленной частоты.
Убрать кабель со статора после выполнения испытания.
73
МОНТАЖ ГИДРОГЕНЕРАТОРА НA СВОЕМ ФУНДАМЕНТЕ
Испытание сердечника статора на нагрев и на удельные потери. Измерение температуры сердечника
ЦЕЛЬ ИСПЫТАНИЙ
Испытание производится с целью проверки качества изготовления, лакировки и сборки активной стали сердечников статоров гидрогенераторов, а также определения удельных потерь в них.
ОЦЕНИВАЕМЫЕ ПОКАЗАТЕЛИ И РАСЧЕТНЫЕ СООТНОШЕНИЯ
Оцениваемым показателем является степень неравномерности нагрева зубцов сердечника статора в процессе его нагревания, контролируемая при помощи инфракрасной термовизионной камеры.
Испытание должно производиться непрерывно при значении индукции 1 Тл в течение 30 мин.
В случаях, когда собственная частота колебаний сердечника статора близка к 100 Гц, испытание следует производить при частоте питания, указываемой конструкторским отделом.
Для оценки значения индукции, создаваемой в испытуемом сердечнике намагничивающей
обмоткой, на сердечник накладывается независимая от нее контрольная обмотка.
74
МОНТАЖ ГИДРОГЕНЕРАТОРА НA СВОЕМ ФУНДАМЕНТЕ
Испытание сердечника статора на нагрев и на удельные потери. Измерение температуры сердечника
УСЛОВИЯ И ПОРЯДОК ПРОВЕДЕНИЯ ИСПЫТАНИЙ
Сердечник должен быть надежно заземлен.
Намагничивающая обмотка должна быть равномерно распределена по окружности и должна охватывать также корпус статора.

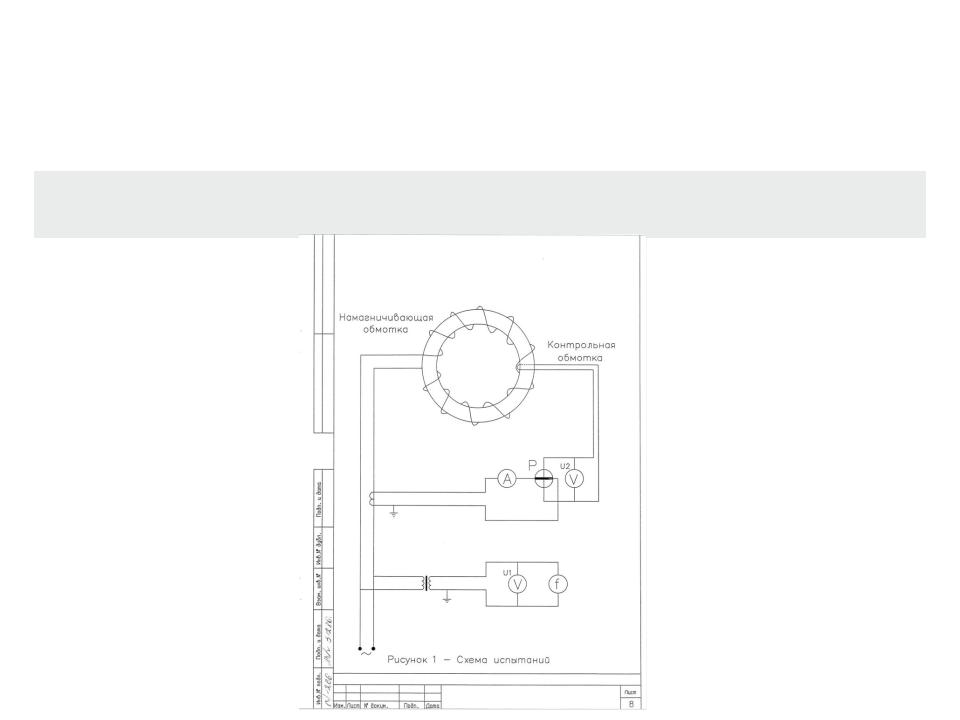

Впроцессе испытания производятся измерения следующих величин:
намагничивающий ток;
напряжение на выводах намагничивающей и контрольной обмотки Ux и U2 ;
показания ваттметра - учитывающего напряжение на выводах контрольной обмотки и ток в намагничивающей обмотке, Р; частота питающего тока f.
Подача напряжения на намагничивающую обмотку должна производиться плавным его
подъемом.
Непосредственно перед подачей напряжения в намагничивающую обмотку произвести съемку термограмм исходного состояния внутренней поверхности сердечника статора со стороны зубцов, вместе с верхними и нижними пакетами сердечника.
По окончании испытаний снять термограммы сердечника статора в тех же ракурсах, что и при измерениях до начала испытаний.
75
МОНТАЖ ГИДРОГЕНЕРАТОРА НA СВОЕМ ФУНДАМЕНТЕ
Испытание сердечника статора на нагрев и на удельные потери. Измерение температуры сердечника
76
МОНТАЖ ГИДРОГЕНЕРАТОРА НA СВОЕМ ФУНДАМЕНТЕ
Испытание сердечника статора на нагрев и на удельные потери. Измерение температуры сердечника
ОБРАБОТКА, АНАЛИЗ И ОЦЕНКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ
Основным оцениваемым показателем является степень неравномерности нагрева зубцов сердечника статора. Определяются точки с максимальным и минимальным нагревом. Ни на одной термограмме разница между максимальным и минимальным значениями нагрева не должна превышать 5°С. В случае, если это требование удовлетворено, сердечник статора считается выдержавшим испытания.
Если испытания на нагревание отличаются от регламентированных, критерий оценки качества сердечника статора должен быть указан конструкторским отделом.
77

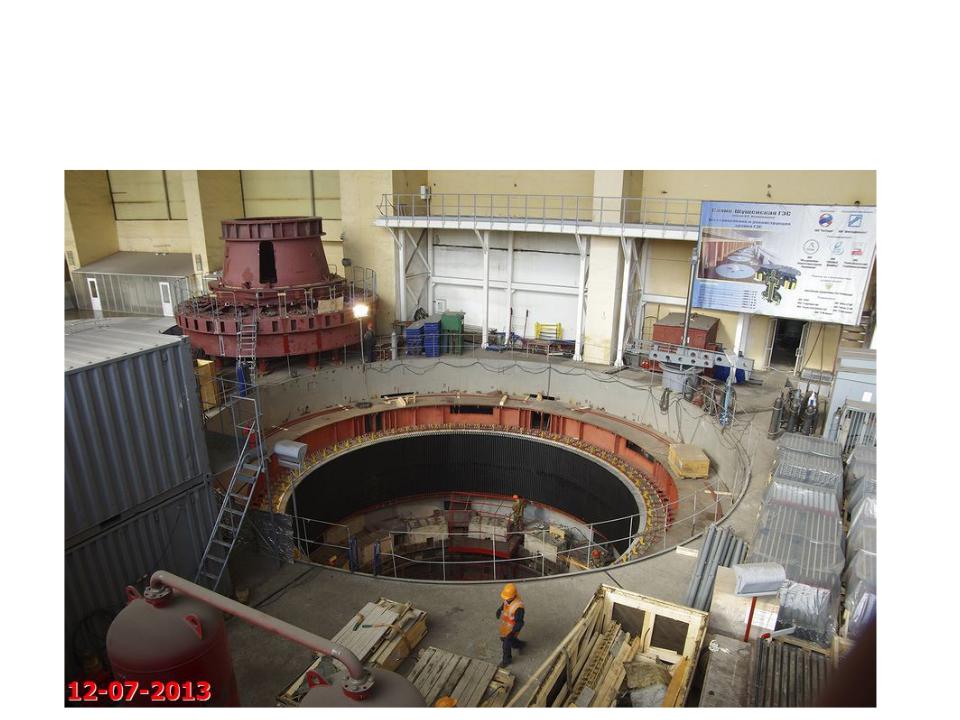

МОНТАЖ ГИДРОГЕНЕРАТОРА НA СВОЕМ ФУНДАМЕНТЕ
78
МОНТАЖ ГИДРОГЕНЕРАТОРА НA СВОЕМ ФУНДАМЕНТЕ
Укладка обмотки статора
ПРОВЕРКА ИЗОЛЯЦИИ СТЕРЖНЕЙ. ИСПЫТАНИЯ СТЕРЖНЕЙ ЭЛЕКТРИЧЕСКИЕ И ГИДРАВЛИЧЕСКИЕ
При складировании стержней после выемки из упаковочного (транспортного) ящика исключить их соприкосновение друг с другом и обеспечить зазор в лобовых и пазовых частях между стержнями не менее 10 мм.
Допускается исправление на месте незначительных внешних повреждений:
-В случае загрязнения лобовой части графитом от пазового полупроводящего покрытия удалить загрязнение протиркой спиртом этиловым и, при необходимости, восстановить покрытие.
-При повреждении полупроводящего покрытия пазовых или лобовых частей стержней, исправить место повреждения, используя эмали ПЛГ-233 и ПЛК-259Ч для пазового и лобового покрытия, соответственно.
Для устранения поверхностного увлажнения и восстановления свойств противокоронного покрытия, произвести сушку стержней при температуре от 90 до 100 °С не менее 3 часов с момента достижения температуры 90 °С.
Испытать электрическую прочность изоляции стержней до укладки их в пазы статора напряжением 95 кВ постоянного тока в течение 1 мин.
Испытать стержни статора перед укладкой на герметичность водой |
79 |
МОНТАЖ ГИДРОГЕНЕРАТОРА НA СВОЕМ ФУНДАМЕНТЕ
Укладка обмотки статора
СБОРКА СИСТЕМЫ ТЕПЛОНТРОЛЯ
Установить к полке статора прокладки под установку термопреобразователей согласно разметке.
Уложить и закрепить в статоре кабель к термопреобразователям сопротивления.
Термопреобразователи сопротивления устанавливать под клин, на дно паза и между стержнями.
Произвести монтаж системы теплоконтроля, выполнить установку, пайку, изолировку термопреобразователей сопротивлений согласно чертежу.
Измерить величину сопротивления термопреобразователей до установки в пазы статора.
Проверку сопротивления изоляции термометров сопротивления от корпуса осуществлять при помощи мегаомметра 500 В. Сопротивление изоляции должно быть не менее 1 МОм.
Проверку термопреобразователей сопротивлений производить до и после высоковольтных электрических испытаний обмотки статора.
