Формирование варианта заданий
Первая буква фамилии студента |
Номер варианта
|
A, И, Т, Ю |
1 |
Б, К, У, Я |
2 |
В, Л, Ф |
3 |
Г, М, Х |
4 |
Д, Н, Ц |
5 |
Е, О, Ч |
6 |
Ё, П, Ш |
7 |
Ж, Р, Щ |
8 |
З, С, Э, Й |
9 |
Представлены показания трехфазного счетчика электроэнергии с 0 до 24 часов через равные промежутки времени (табл. 2) для потребителя электрической энергии, в качестве которого выступает многоквартирный дом. Определение количества электроэнергии происходит косвенным путем – через трансформатор тока. Указан перерасчетный коэффициент счетчика.
Задание
Рассчитать электропотребление многоквартирного дома. Для этого:
– построить суточный график многоквартирного дома;
– определить количество электроэнергии, потребленной за сутки;
– найти значение средней нагрузки;
– определить показатели неравномерности электропотребления;
– найти показатели плотности электропотребления.
Таблица 2
Показания трехфазного счетчика электрической энергии
№ варианта |
Показания счетчика электроэнергии, кВт∙ч | |
1 |
300/5 |
3025, 3030, 3037, 3057, 3073, 3087, 3109, 3137, 3149 |
2 |
200/5 |
1087, 1117, 1222, 1302, 1482 |
3 |
150/5 |
6974, 6986, 7004, 7052, 7090, 7146, 7200 |
4 |
100/5 |
7218, 7242, 7338, 7390, 7530 |
5 |
75/5 |
9547, 9551, 9557, 9577, 9593, 9609, 9627, 9653, 9677 |
6 |
50/5 |
5435, 5455, 5483, 5571, 5611, 5736, 5826 |
7 |
30/5 |
2415, 2425, 2431, 2449, 2473, 2501, 2537, 2563, 2587, 2619, 2665, 2705, 2727 |
8 |
400/5 |
754, 756, 759, 768, 773, 785, 792 |
9 |
600/5 |
4821, 4827, 4860, 4877, 4919 |
Рекомендации по выполнению задания 4
1. Необходимо ознакомиться с темой «Характеристики электроприемников. Основные характеристики электрических нагрузок».
2. Решить задачу, заполнить таблицу (Бланк выполнения задания № 4).
Образец выполнения задания № 4
Представлены показания трехфазного счетчика электроэнергии, установленного на вводе многоквартирного дома (табл. 2). Перерасчетный коэффициент равен 40 (включен через трансформатор тока 200/5).
Таблица 2
Показания счетчика электроэнергии
Время замеров, ч. |
0 |
4 |
8 |
12 |
16 |
20 |
24 |
Показания счетчика, кВт∙ч |
2013,0 |
2016,7 |
2021,5 |
2031,7 |
2037,1 |
2051,2 |
2062,5 |
Решение:

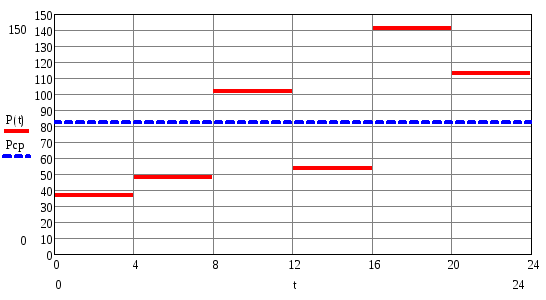

1. Построим суточный график нагрузки с учетом коэффициента перерасчета.
2. Количество электроэнергии, потребленной домом за сутки, определяется разностью первого и последнего показаний счетчика электрической энергии с учетом перерасчетного коэффициента:
3. Средняя за сутки электрическая нагрузка:
Средняя нагрузка за сутки отмечена на графике нагрузки синей пунктирной линией.
4. Коэффициент заполнения:
Время использования максимума:
Приведенные показатели свидетельствуют о значительной неравномерности электропотребления в течение суток.
5. Среднеквадратичная мощность:
Коэффициент формы графика:
Коэффициент неравномерности электропотребления:
Приведенные показатели свидетельствуют о малой плотности электропотребления в течение суток.
