2.4.5 Восстановление видимости всех кривых
2.4.6 Перемещение дополнительных поверхностей в 76 слой[§3 п. 3.10.2.]
2.4.7 Увеличение сечения шпангоута (рисунок 88) [§3 п. 3.3.3.]
Рисунок 88
2.4.8 Построение несилового шпангоута переносом заметаемого сечения вдоль направляющей Заметание вдоль направляющей
• выбрать опцию выпадающего меню Вставить → Заметание → Заметание вдоль направляющей (рисунок 89);
• выбрать Сечение несилового шпангоута (рисунок 90) → нажать ОК;
• выбрать направляющую (дугу окружности) → нажать OK;
• ввести значение смещения Первое смещение = 0, Второе смещение = 0 → нажать OK (рисунок 91) → нажать Создать (рисунок 92).
Рисунок
89
Рисунок
90
Рисунок
91
Рисунок
92
2.4.9 Перенос эскизов (Sketch) в 77 слой[§3 п. 3.10.2.]
2.4.10 Создание ассоциативной системы координат в начале абсолютной системы координат модельного пространства [§3 п. 3.4.3.2.]
• выбрать опцию выпадающего меню РСК → Ориентация;
• выбрать в диалоговом окне Тип → Абсолютная СК → нажать OK (рисунок 93).
Рисунок 93
2.4.11 Перемещение системы координат в середину базовой прямой
• выбрать опцию выпадающего меню РСК → Начало;
• выбрать в диалоговом окне Тип → Между двумя точками → Указать конечные точки базовой кривой → нажать OK (рисунок 94).
Рисунок 94

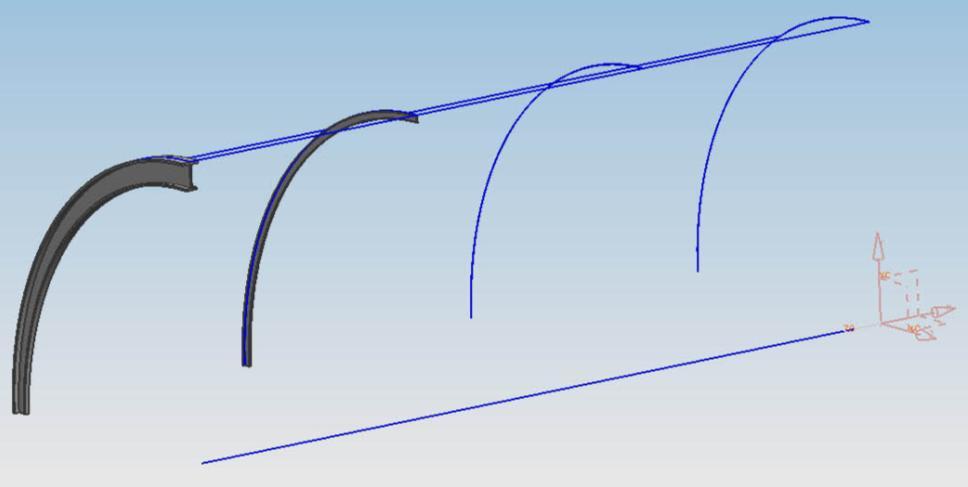

2.4.12 Копирование шпангоутов с использованием операции Зеркало относительно плоскости[§3 п. 3.15.2.4.]
• выбрать опцию выпадающего меню Изменить → Преобразовать;
• Выбрать по типу→ выбрать Твердое тело → выделить шпангоуты → нажать OK → нажать OK (рисунок 95);
• выбрать способ преобразования Зеркало относительно плоскости (рисунок 96);
• выбрать способ задания плоскости Тип → плоскость XC-YC (рисунок 97);
• указать Копировать → нажать ОК (рисунки 98 и 99).
Рисунок
95
Рисунок
96
Рисунок
97
Рисунок
98
Рисунок 99
2.4.13 Восстановление видимости всех объектов части [§3 п. 3.15.2.3.]
• выбрать опцию выпадающего меню Изменить → Показать и скрыть → Показать все (рисунок 100).
Рисунок 100
2.5. Создание стрингера
2.5.1. Проецирование прямой на внутреннюю поверхность с помощью меню Операции над кривыми → Проецирование кривой[§3 п. 3.7.1.]
2.5.2 Создание эквидистанты на поверхности[§3 п. 3.7.5.]
• выбрать опцию меню Операции над кривыми → Смещение кривой на грани (рисунок 101);
• выделить прямую (появится прямая со стрелкой, указывающей направление смещения);
• задать дистанцию Смещения (Offset) = 25 (при необходимости сменить сторону смещения командой сменить направление (рисунок 102)) → нажать OK. (рисунок 103).
Рисунок 102
Рисунок 103
2.5.3 Погашение всех объектов, кроме обшивки и построенных прямых, с помощью выпадающего меню Изменить → Показать и скрыть → Скрыть[§3 п. 3.15.2.1.]
2.5.4 Соединение концов прямых с помощью меню Кривые → Базовые кривые[§3 п. 3.5.1.1.]
• выбрать Метод по точкам → указать конечная точка прямой → выбрать точку первой прямой → выбрать точку второй прямой → нажать Отмена (рисунок 104).
Рисунок
104
2.5.5 Увеличение левой части[§3 п. 3.3.4.]
2.5.6 Переориентирование РСК[§3 п. 3.4.3.]
• выбрать опцию выпадающего меню РСК → Ориентация (рисунок 105);
• выбрать иконку тип РСК точка, перпендикулярно кривой (рисунок 106);
•
Рисунок
105
Рисунок
106
Рисунок
107
2.5.7 Поворот осей системы координат УС→ХС на 90о (рисунок 108)
Рисунок 108
2.5.8 Погашение всех прямых[§3 п. 3.15.2.1.]
2.5.9 Создание сечения стрингера[§3 п. 3.8.]
• выбрать опцию выпадающего меню Вставка → Эскиз;
• создать сечение стрингера;
• наложить геометрические ограничения;
• наложить размерные ограничения (рисунок 109);
•
Рисунок
109
2.5.10 Построение стрингера с использованием операции плоскопараллельного переноса контура на заданное расстояние[§3 п. 3.11.1.]
•выбрать опцию меню Вытягивание (рисунок 110);
• выбрать Сечение → Кривая (рисунок 111);
•
Рисунок
110
• выбрать направления, появится стрелка, указывающая направление переноса;
Рисунок 111
• ввести начальную дистанцию Начало = 0 и конечную дистанцию Конец = 4500;
• нажать ОК → нажать Отмена. (рисунок 112).
Рисунок 112
2.5.11 Перенос дополнительной плоскости (datum) в 76 слой, прямых эскиза (sketch) в 77 слой[§3 п. 3.10.2.]
2.5.12 Автомасштабировать изображение[§3 п. 3.3.2.]
2.5.13. Восстановить видимость всех частей (рисунок 113) [§3 п. 3.15.2.3.]
Рисунок 113
2.5.14 Погашение всех элементов кроме стрингера и шпангоута [§3 п. 3.15.2.1.]
• выбрать опцию выпадающего меню Изменить → Показать и скрыть → Скрыть → выбрать все элементы, кроме шпангоута и стрингера → нажать ОК.
2.5.15 Поворот изображения с помощью иконки Вращение (рисунок 114) [§3 п. 3.3.5.]
Рисунок
114
2.5.16 Увеличение места стыка с использованием иконки Масштаб (рисунок 115) [§3 п. 3.3.3.]
Рисунок 115
2.5.17. Построение кривой пересечения двух поверхностей[§3 п. 3.7.2.]
• выбрать опцию меню Кривая пересечения (рисунок 116);
• указать Набор 1 → выделить внутреннюю поверхность стрингера;
• указать Набор 2 → выделить поверхность шпангоута;
• нажать OK.
Рисунок 116
2.5.18 Переход в режим видимых скрытых линий[§3 п. 3.3.6.2.]
• выбрать иконку Каркасное с подсвеченными ребрами (рисунок 117).
Рисунок 117
2.5.19 Перемещение текущей РСК [§3 п. 3.4.1.]
• выбрать опцию выпадающего меню РСК → Ориентация;
• переместить систему координат в начало кривой пересечения двух поверхностей (построенной в п.2.5.17.) → ввести ZC=-5 → нажать OK → нажать Отмена (рисунок 118).
Рисунок 118
2.5.20 Обрезка стрингера плоскостью XC-YC [§3 п. 3.12.4.]
• выбрать опцию выпадающего меню Вставить → Обрезка→ Обрезка тела (рисунок 119);
• выделить профиль → нажать OK;
• определить плоскость, которой следует обрезать профиль выбрав Новая плоскость (рисунок 119) → Плоскость ХС-УС (рисунок 120);
Рисунок
120
Рисунок
119
• нажать ОК → Отмена (рисунок 121).
Рисунок 121
2.5.21 Обновление изображения с помощью клавиши F5[§3 п. 3.3.1.]
