III. Программа эксперимента
Убедитесь, что устройства, используемые в эксперименте, отключены от сети электропитания.
Соберите электрическую схему соединений тепловой защиты машины переменного тока.
Соедините гнезда защитного заземления "" устройств, используемых в эксперименте, с гнездом "РЕ" источника G1.
Соедините аппаратуру в соответствии с электрической схемой соединений (приложение 6 а, б) используя дополнение к схеме (рис. 5.1)
Рис.5.1 Схема однофазного КЗ
Приведите в рабочее состояние персональный компьютер А5, войдите в каталог “Программное обеспечение учебного лабораторного комплекса «Модель электрической системы»”, вызовите прикладную программу «Многоканальный записывающий осциллограф».
Осуществите ручное подключение к сети синхронного генератора G4 методом точной синхронизации в соответствии с указаниями по проведению эксперимента 1 настоящего руководства.
Используя возможности прикладной программы, установите продолжительность переходного процесса при коротком замыкании.
Переключатель режима работы выключателя А6 установите в положение "РУЧН".
Запустите прикладную программу и сразу после этого нажмите кнопку "ВКЛ." выключателя А6.
Через 1…2 секунды нажмите кнопку "ОТКЛ." выключателя А6.
Изменение тока однофазного короткого замыкания в статорной обмотки генератора G4 наблюдайте на экране монитора компьютера.
Зарисовать в отчет график изменения тока однофазного короткого замыкания в статорной обмотке генератора.
Отключить сеть на блоке А6, собрать двухфазное короткое замыкание (Рис. 5.2) и повторить эксперимент.
Рис. 5.2 Схема двухфазного КЗ
Зарисовать в отчет график изменения тока двухфазного короткого замыкания в статорной обмотке генератора.
Отключить сеть на блоке А6, собрать двухфазное короткое замыкание на землю (Рис.5.3) и повторить эксперимент.
Рис.5.3. Схема двухфазного КЗ на землю
Зарисовать в отчет график изменения тока двухфазного короткого замыкания на землю в статорной обмотке генератора.
Поверните регулировочные рукоятки сначала у возбудителя G3, а затем у источника G2 против часовой стрелки до упора, отключите выключатели "СЕТЬ" возбудителя G3, источника G2, указателя Р1 и выключателей А6, А8, отключите источник G1 нажатием на красную кнопку – гриб и последующим отключением ключа – выключателя.
IV. Содержание отчета
Цель работы.
Параметры схемы (по вариантам).
Электрическая схема соединения стенда «Модель электрической системы».
Программа проведения эксперимента.
Графики токов полученные в результате эксперимента.
Заключение.

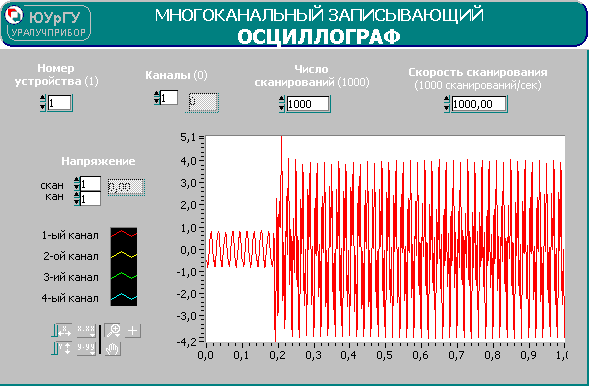

Рис.5.1 Осциллограмма тока двухфазного короткого замыкания в статорной обмотке генератора
Рис. 5.2 Осциллограмма тока однофазного короткого замыкания в статорной обмотке генератора
V. Контрольные вопросы
Основные виды несимметричных нарушений нормальной работы и особенности их расчета?
Отличия расчетов несимметричного КЗ в сети напряжением выше 1000 В от несимметричного КЗ в сети напряжением ниже 1000 В?
Как по известным симметричным составляющим фазы ''А'' построить векторные диаграммы токов и напряжения во всех фазах при НКЗ?
Как влияет режим нейтрали двухобмоточных трансформаторов на сопротивления схемы нулевой последовательности?
Токи простых КЗ. В чём опасность токов простых КЗ? Порядок расчета и методы ограничения.
Продольная несимметрия. Как её моделируют и рассчитывают?
Почему сопротивление линии электропередачи для тока нулевой последовательности больше, чем для прямой? Что оказывает влияние на него?
Как влияют автотрансформаторы на суммарное сопротивление схемы нулевой последовательности?
