4.3. Расчет токов короткого замыкания
В соответствии с правилами устройства электроустановок, в электрических сетях напряжением до 1000 В при коротком однофазном замыкании защитные аппараты должны надежно обеспечивать отключение. Для наиболее удаленных электроприемников рекомендуется осуществлять выборочную проверку расчетом сопротивлений цепи фаза-нуль.
В сетях напряжением до 1000 В для проверки обеспечения отключения замыканий между фазами и нулевыми проводами ток однофазного короткого замыкания определяют приближенно:
;
фазное напряжение сети, В;
–полное сопротивление петли фаза-ноль до наиболее удаленной точки сети, Ом.
Для проверки предохранителей на чувствительность рассчитываем ток КЗ:
;
–ток срабатывания плавкой вставки, А.
Активное, индуктивное и полное сопротивление линии вычисляем как:
.
Рассчитаем однофазное КЗ в конце линий ВЭУ:
≈0,2, →
Определим сопротивление нулевой последовательности для ВЭУ:
От ВЭУ до РУ линия выполнена проводом СИП-2 3×120+1×95, у которого:
;
;
Сопротивление петли «фаза-ноль» определяется с учетом сопротивлений отдельно фазного и нулевого проводников.
Zф-0 = +=+;
.
Поскольку условие выполняется, чувствительность обеспечивается. В дальнейших расчетах рассуждаем аналогично, результат расчета токов короткого замыкания сведен в таблицу 9.
Таблица 9
Расчет токов однофазного КЗ | |||||
Номер ЛЭП |
Полное сопротивление, Ом |
Длина линии, км |
Ток плавкой вставки, А |
Ток однофазного КЗ, А |
Марка провода |
ВЭУ |
0,069 |
0,08 |
3013,7 |
СИП-2 3×120+1×95 | |
ЛЭП-1 |
0,273 |
0,4 |
635,8 |
СИП-2 3×35+1×54,6+1×16 | |
ЛЭП-2 |
0,094 |
0,1 |
513,56 |
СИП-2 3×95+70 | |
ЛЭП-3 |
0,524 |
0,35 |
368,5 |
СИП-2 3×16+1×25 | |
ЛЭП-4 |
0,658 |
0,2 |
300,96 |
СИП-2 3×16+1×25 | |
ЛЭП-5 |
0,299 |
0,2 |
591,4 |
СИП-2 3×50+54,6+16 | |
ЛЭП-6 |
0,32 |
0,34 |
559,8 |
СИП-2 3×16+1×25 |
5. Конструктивное исполнение лэп
В работе применяются опоры: анкерные, промежуточные, угловые, концевые, ответвительные.
Промежуточные опоры поддерживают провода на прямых участках линий и составляют около 80% всех опор. Анкерные опоры устанавливаются через определенное число пролетов. Они имеют жесткое закрепление проводов. Угловые опоры служат для изменения направления, концевые опоры устанавливают в начале и в конце линии. Ответвительные опоры устанавливаются на ответвлениях.
Опоры прямые промежуточные, а также анкерные, рассчитанные на небольшую разность натяжений проводов в смежных пролетах, выполняют одностоечными. А опоры, воспринимающие полное натяжение проводов или сумму натяжений в смежных пролетах, выполняют с подкосами, устанавливаемыми со стороны натяжений проводов или их равнодействующей, или с оттяжками, которые устанавливают со стороны, противоположной подкосу. Подкосы и их закрепления в грунте работают на сжатие, оттяжки на растяжение, а их закрепление в грунте на выравнивание. Все типы опор в обычных грунтах закрепляют без устройства специальных фундаментов.
Виды опор представлены на рисунках 7, 8.

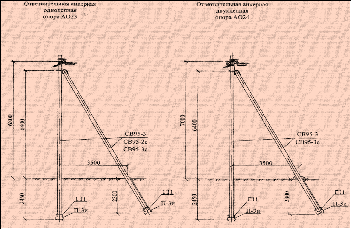

Рис. 7. Ответвительные анкерные опоры
Рис. 8 Промежуточные опоры, применяемые на линиях
