ЗАО «ПРОМТЕКС»
Измерительные технологии. Испытательные стенды. Проектирование.
115114 Москва, Дербеневская наб. ½, стр.1 www.prom-tex.ru т. (495) 228 79 13 ф. (495) 771 38 18 info@prom-tex.org

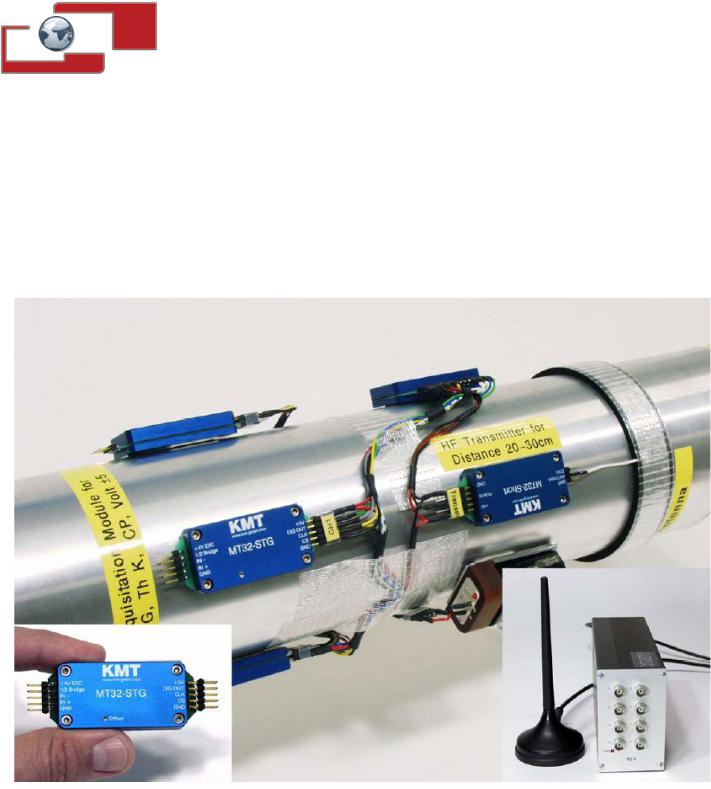

MT32 Mini
Компактная многоканальная телеметрическая система для вращающихся валов
•До 32 каналов
•Разрешение 12 бит, одновременный сбор данных по всем каналам
•Фильтр защиты от наложения спектров
•Прямое подключение термопар типа K, тензометрических, ICP или VOLT датчиков
•Аналоговый выход на +/- 5В на приемнике, опциональный цифровой выход для интерфейса ПК
•Различные возможности ВЧ-передачи на короткие и длинные дистанции
•Миниатюрный дизайн модуля позволяет проводить широкий диапазон измерений
•Питание передающего модуля от батареи или индуктивного источника питания
Краткое Описание:
MT32 Mini-Telemetry – компактная и очень гибкая телеметрическая система для проведения стационарных измерений, а так же измерений на вращающихся или двигающихся частях. Каждый модуль датчика оснащен преобразователем сигнала, фильтрами защиты от наложения спектров,
АЦ конвертером и цифровым выходом. Может использоваться до 32 модулей, контроль которых осуществляется декодером (мультиплексор с ИКМ выходом). Такая структура позволяет устанавливать модули сбора данных близко к датчикам для обеспечения небольшого расстояния для линий аналоговых датчиков, что позволяет избежать нежелательного влияния помех. Для нечувствительных к помехам цифровых выходов расстояние до модуля кодера может составлять до 5 м. Выход кодера представлен в виде потока двоичных сигналов ИКМ, который может быть модулирован для передающего блока.
Различные типы высокочастотных передатчиков позволяют использовать систему для широкого диапазона измерений. Система может использоваться на различных расстояниях (короткие и длинные) при различной скорости передачи (40, 320, 640, 1280 или 2560 кбит/с).
Пожалуйста, пришлитенам точноеописаниепроводимыхизмеренийв видепростойблок-схемы, на основании котороймы сможем подобрать для Вас оптимальное решение.
Напряжение питания передающего модуля составляет 5ВDC, которое может быть получено от батарей, индуктивных источников питания или от сети (в зависимости от применения). Опционально возможно совмещать все модули сбора сигнала, кодер, передатчик и батареи в небольшом корпусекак компактную комплексную телеметрическую систему(CT8-16). Припроведении тензометрическихизмерений компенсация смещения может быть проведена потенциометром, так же опционально возможно проведение одновременной автоматической настройки нуля для всех модулей с помощью микровыключателя на кодировщике. При выключении питания калибровка данных параметров не сбивается. Приемник
выводит сигнал при диапазоне ±5Вполой шалы через разъем BNC. Питаниеприемника составляет 10-30ВDC, опциональновозможнопитание от внешней сети на 110-230В AC.
|
|
|
|
|
|
|
|
|
|
|
|
|
|

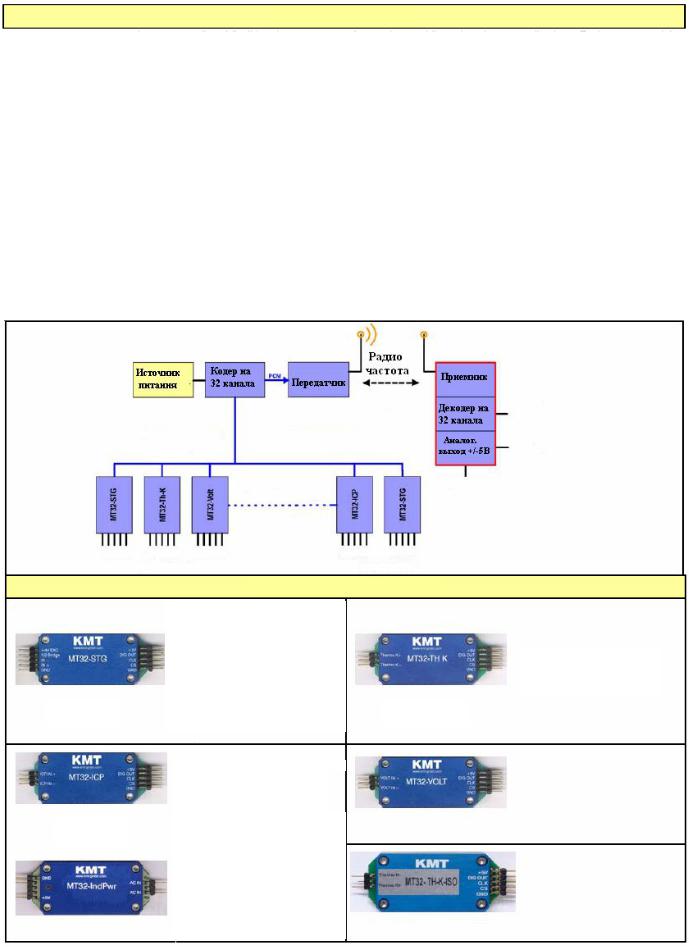

Кабельили |
|
|
|
|
|
|
Опция |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
оптоволокно |
|
|
|
|
|
|
Цифровой выход для |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
интерфейса ПК |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Цифровой вход/ выход |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
Цифровой вход/выход |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
Питание 5В |
|
|
Питание5В |
|
|
|
|
|
|
|
Аналоговый выход |
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Питание 10-30В |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
До 32 каналов |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
Датчик |
|
|
|
|
|||||||||||||||||||
Датчик |
Датчик |
|
|
|
Датчик |
|
|
|
|
|
|
|
|
|
||||||||||||
|
Датчик |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
Аналоговый вход |
|
|
|
|
Аналоговый вход |
|
|
|
|
|||||||||||||||
52 x 27 x 10мм Вес 20 грамм
52 x 27 x 10мм Вес 20 грамм
Модули сбора данных MT32
MT32-STG
Для тензометрических датчикоа
Полно-, полу- (≥350Ω) и четвертьмостовые (=350Ω) датчики
Возбуждение 4В DC (фиксировано)
Калибровка смещения потенциометром или опционально автоматическая настройка
нуля; Фильтр от наложения спектров Усиление 200 или 1000, (др. по заказу)
Разрешение12бит= 72дБдинамич. диапазон
MT32-ICP
Для ICP® датчиков
Ток возбуждения 1, 4, и 10мА Усиление сигнала x 2, 4, 8, 16 и 32 Полоса пропускания от 2 Гц до 12000Гц* (*зависит от максимальной частоты отсечки)
Разрешение 12бит = 72дБ динамический
диапазон
MT32-ICP-PWR
Питание для MT32-ICP
Вход: 5В Выход: 26В
Максимум для 8 ICP модулей
MT32-TH K
Для термопар типа K Разрешение 12бит= 72дБ динамический диапазон
52 x 27 x 10мм Вес 20 грамм
|
|
|
|
|
|
|
|
|
MT32-TH K |
|
|
|
|
Для термопар типа K (без |
|
|
|
|
гальванической изоляции!) |
|
|
|
|
Диапазон 0-1000 °C (другие по заказу) |
|
|
|
|
Разрешение 12бит = 72дБ |
|
|
|
|
динамический диапазон |
52 x 27 x 10 |
мм |
|
||
|
Полоса пропускания 0-20Гц |
|||
Вес 20 |
грамм |
|
||
|
|
|||
|
||||
|
|
|
|
|
|
|
MT32-TH K-ISO |
|
|
Для термопар типа K |
|
|
(с гальванической изоляцией!) |
|
|
Диапазон от -50 до 1000 °C (другие по |
|
|
заказу) Разрешение 12бит = 72дБ |
|
|
динамический диапазон |
52 x 27 x 10 мм |
|
Полоса пропускания 0-20Гц |
Вес 20 грамм |
|
|
|
Технические Данные могут быть изменены без предупреждения!
52 x 27 x 10мм Вес 20 грамм
52 x 27 x 10 мм Вес 20 грамм
52 x 27 x 10мм Вес 20 грамм
52 x 27 x 10 мм Вес 23 грамм

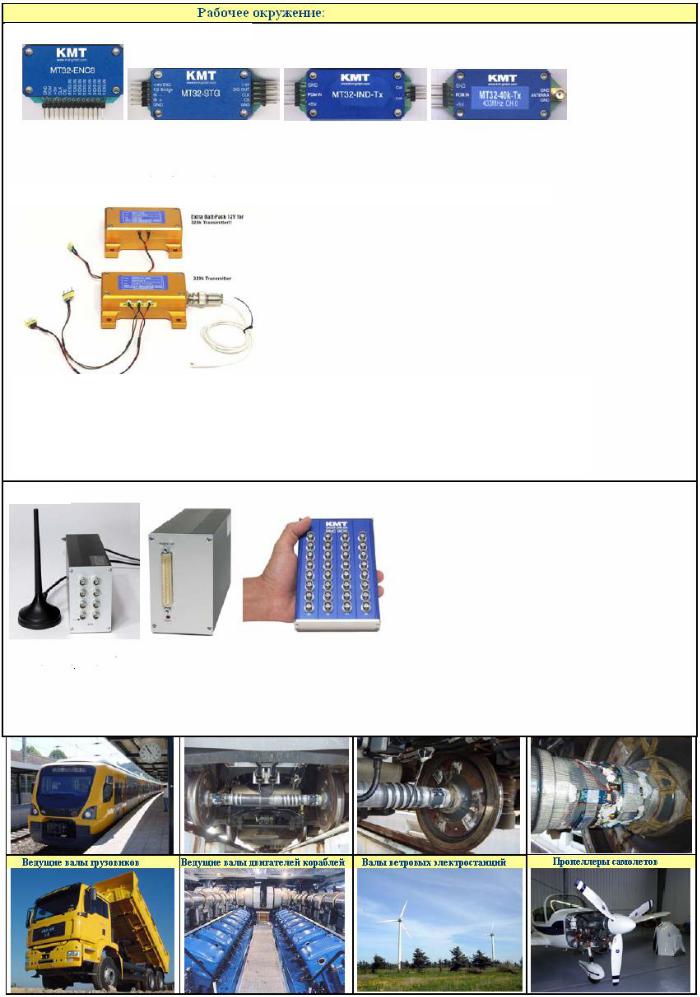

MT32-ENC8
ИКМ модуль кодировщика для сбора данных до 8 SC модулей в один поток двоичных сигналов в импульсно-кодовой модуляции для передачи.
65 x 105 x 230 мм - Вес 1000 грамм
MT32-DEC8 (RC8)
Прием по 2, 4 или 8 каналам
±5В выходной диапазон на гнезде BNC Общая погрешность системы ±0,5% без учета датчиков
Питание 10–30В DC или опционально
110-230В AC (50Гц-60Гц)
|
|
|
|
|
|
|
MT32-DEC16 |
|
|
|
|
|
|
|
|
Приемник для 16 каналов |
|
|
|
|
|
|
|
|
±5В выходной диапазон |
|
MT32-ENC16 |
|
|
|
|
|
|
Выход 37pol. Sub D |
|
ИКМ модуль кодировщика для |
|
|
|
|
|
|
Общая погрешность системы ±0,5% |
|
сбора данных до 16 SC модулей в |
|
|
|
|
|
|
||
|
|
|
|
|
|
без учета датчиков |
||
один поток двоичных сигналов в |
|
|
|
|
|
|
Питание10–30В DC или опционально |
|
импульсно-кодовой модуляции для |
|
|
|
|
|
|
||
|
|
|
|
|
|
110-230В AC |
||
передачи. |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
MT32-DEC16 |
|
|
|
|
Опция: BNC16, adaptor Box |
|
|
|
|
|
Опция :BNC16 |
|
|||
|
|
65 x 105 x 230 |
мм |
|
|
|
37 Sub-D до 16 x BNC выходы |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
||
|
|
Вес 1000 грамм |
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
MT32-IND-Tx-1280k |
|
|
|
MT32-BATT-PACK12V |
Индуктивная передача данных |
|
|
|
Напряжение: около 12В (4x3В литиевые |
Только измерений на вращающихся |
|
|
|
батарейки CR123 A) |
частях |
|
|
|
Емкость: 1.3 А-часов |
Частота выборки 80 kS/s |
|
|
|
Время работы: 12ч. |
Скорость передачи 1280кбит/с |
|
|
|
Вес: около 200г. |
Расстояние до 0.1м (>100мм) |
|
|
|
MT32-320k |
Опционально 2560кбит/с |
|
|
|
Модуль передатчика большой мощности |
|
|
|
|
(10мВт) для передачи данных на большие |
|
|
|
||
|
|
|
|
расстояния до 250м от точки к точке или |
MT32-40k |
|
|
||
|
|
|
10м при измерении вращающихся частей. |
|
Модуль передатчика большой |
|
|
||
|
|
|
Общая скорость сканирования 20 kS/s |
|
мощности (10мВт) для передачи |
|
|
|
Скорость передачи 320кбит/с |
данных на большие расстояния до |
|
|
|
Мощность передачи 10мВт |
250м от точки к точке или 10м при |
|
|
|
Вес: около 200грамм |
измерении вращающихся частей. |
|
|
|
Внимание: |
Общая скорость сканирования2,5 kS/s |
|
|
|
Модуль передачи MT32-320k требует |
|
86 x 75 x 33 мм (каждый) |
|||
Скорость передачи 40кбит/с |
|
|
дополнительного источника питания |
|
Мощность передачи 10мВт |
|
Вес каждого 200 грамм |
|
на 12В DC |
|
|
|
|
|
Частота отсечки фильтра защиты от наложения спектров (-3дБ) & скорость сканирования (отмечена красным)
|
Скорость передачи |
2 канала |
|
4 канала |
|
8 каналов |
|
16 каналов |
|
32 канала |
|
|||||
|
2560 |
кбит/с |
24000Гц |
|
12000 Гц |
6000 |
Гц |
3000 |
Гц |
|
1500 Гц |
|||||
|
(91428 Гц) |
|
(49231 Гц) |
|
(25600 Гц) |
|
(13061 Гц) |
|
(6598 Гц) |
|||||||
|
|
|
|
|
|
|
|
|||||||||
|
1280 |
кбит/с |
12000 Гц |
6000 |
Гц |
3000 |
Гц |
1500 |
Гц |
|
750 Гц |
|||||
|
(45714 Гц) |
|
(24615 Гц) |
|
(12800 Гц) |
(6530 |
Гц) |
|
(3298 Гц) |
|||||||
|
|
|
|
|
|
|
||||||||||
|
640 |
кбит/с |
6000 Гц |
3000 |
Гц |
1500 |
Гц |
|
750 Гц |
|
375 Гц |
|||||
|
(22857 Гц) |
|
(12308 Гц) |
(6400 |
Гц) |
(3265 |
Гц) |
|
(1649 Гц) |
|||||||
|
|
|
|
|
|
|||||||||||
|
320 |
кбит/с |
3000 Гц |
|
1500 |
Гц |
|
750 Гц |
|
375 Гц |
|
190 Гц |
|
|||
|
(11428 Гц) |
|
(6154 |
Гц) |
|
(3200 |
Гц) |
|
(1632 |
Гц) |
|
(824 Гц) |
|
|||
|
|
|
|
|
|
|
|
|
||||||||
|
40 |
кбит/с |
375 Гц |
|
190 Гц |
|
95 Гц |
|
47 Гц |
|
23 Гц |
|
||||
|
(1428 Гц) |
|
(770 Гц) |
|
(400 Гц) |
|
(204 Гц) |
|
(103 Гц) |
|
||||||
|
|
|
|
|
|
|
|
|
||||||||
Скорость сканирования, полоса пропускания сигнала и длина блока данных зависят от скорости передачи двоичных данных и числа каналов
Пример блока данных по 8 каналов: 8каналов x12 бит = 96 бит + 4 бита синхронизации = 100 бит
32 |
канала x 12 бит = 384 |
бит + 4 |
бита синхр. =388 бит |
|||
16 |
каналов. x 12 |
бит = 192 |
бит + 4 |
бита синхр. =196 бит |
||
8 каналов x 12 |
бит = 96 |
бит + 4 |
бита синхр. =100 бит |
|||
|
4 канала x 12 |
бит = 48 |
бит + 4 |
бита синхр. =52 бит |
||
|
2 канала x12 |
бит = 24 бит + 4 |
бита синхр. =28 бит |
|||
Скорость сканирования: например, 40кбит скорость передачи, 8 каналов = 40000 : 100бит = 400Гц на канал.
Технические Данные могут быть изменены без предупреждения!
Вращающиеся части (модули синего цвета):
|
|
|
• |
Рабочая температура ............................................................................................................................... |
от -20 до +80°C |
• |
Температура хранения ............................................................................................................................ |
от -30 до +90°C |
• |
Влажность (отсутствие конденсата) ......................................................................................................... |
. 20 – 80% |
• |
Резонанс ........................................................................................................................ |
5g Mil standard 810C, curve C |
• Удар & статическое ускорение (в любом направлении) ............................................................................. |
. 3000g. |
|
Вращающиеся части, передатчик 320кбит (специально):
• |
Рабочая температура................................................................................................................................. |
от 10 до +70°C |
• |
Температура хранения.............................................................................................................................. |
от 20 до +80°C |
• |
Влажность (отсутствие конденсата) ........................................................................................................... |
20 – 80% |
• |
Резонанс ....................................................................................................................... |
5g Mil standard 810C, curve C |
• Удар & статическое ускорение (в любом направлении)................................................................... |
250g!!!!!!! |
|
Загрузите формулу (в формате Excel) для расчета статического ускорения (число оборотов в минуту/диаметр): www.kmt-gmbh.com/en/telemetrie/excel-file-radial-formula.xls
Приемник:
|
|
|
• |
Рабочая температура................................................................................................................................ |
от 10 до +70°C |
• |
Температура хранения ............................................................................................................................. |
от 20 до +80°C |
• |
Влажность (отсутствие конденсата) .......................................................................................................... |
. 20 – 80% |
• |
Резонанс ........................................................................................................................ |
5g Mil standard 810C, curve C |
• |
Удар (в любом направлении) ........................................................................................ |
................................... 100g. |
|
|
|
Технические Данные могут быть изменены без предупреждения!
|
|

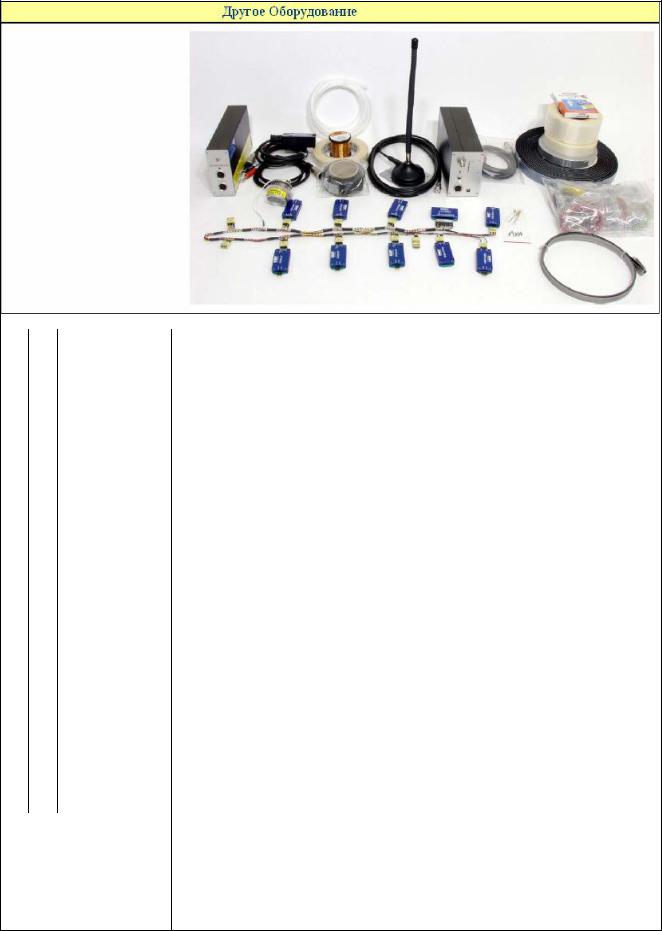

MT32-2CH-40k, 2xSTG, BATT, BW 2x0-375Гц |
2 |
MT32-STG |
Модуль формирования сигнала для тензометрических датчиков с цифровым сбором данных |
1 |
MT32-ENC8 |
Кодировщик для модулей сбора данных (до 8 модулей) |
1 |
MT32-40k-10 |
ISM-Band телеметрический передатчик и приемник (расстояние до 5м) |
1 |
BATT-PACK |
Блок батарей |
1 |
BATT-SET |
Комплект батарей |
1 |
MT32-DEC2 |
Декодер для 2 каналов, Выход 2 x BNC |
1 |
AC/DC |
Источник питания AC/DC |
|
|
MT32-4CH-40k, 4xSTG, BATT, BW 4x0-190Гц |
4 |
MT32-STG |
Модуль формирования сигнала для тензометрических датчиков с цифровым сбором данных |
1 |
MT32-ENC8 |
Кодировщик для модулей сбора данных (до 8 модулей) |
1 |
MT32-40k-10 |
ISM-Band телеметрический передатчик и приемник (расстояние до 5м) |
1 |
BATT-PACK |
Блок батарей |
1 |
BATT-SET |
Комплект батарей |
1 |
MT32-DEC4 |
Декодер для 4 каналов, Выход 4 x BNC |
1 |
AC/DC |
Источник питания AC/DC |
|
|
|
4 |
MT32-STG |
MT32-4CH-IND-TX-RX, 4xSTG, BATT, BW 4x0-12000Гц |
1 |
MT32-ENC8 |
Модуль формирования сигнала для тензометрических датчиков с цифровым сбором данных |
1MT32-IND-RX-TX Кодировщик для модулей сбора данных (до 8 модулей)
1 |
BATT-PACK |
Индуктивный телеметрический 2560кбит передатчик и приемник (расстояние 0.1м) |
1 |
BATT-SET |
Блок батарей |
1 |
MT32-DEC4 |
Комплект батарей |
1 |
AC/DC |
Декодер для 4 каналов, Выход 4 x BNC |
|
|
Источник питания AC/DC |
|
|
|
MT32-8CH-40k, 8xSTG, BATT, BW 8x0-95Гц |
|
1 |
MT32-ENC8 |
Кодировщик для модулей сбора данных (до 8 модулей) |
|
1 |
MT32-40k-10 |
ISM-Band телеметрический передатчик и приемник (расстояние до 5м) |
|
1 |
BATT-PACK |
Блок батарей |
|
1 |
BATT-SET |
Комплект батарей |
|
1 |
MT32-DEC8 |
Декодер для 8 каналов, Выход 8 x BNC |
|
1 |
AC/DC |
Источник питания AC/DC |
Технические Данные могут быть изменены без предупреждения!
|
|
MT32-8CH-IND-TX-RX, 8xSTG, BATT, BW 8x0-6000Гц |
8 |
MT32-STG |
Модуль формирования сигнала для тензометрических датчиков с цифровым сбором данных |
1 |
MT32-ENC8 |
Кодировщик для модулей сбора данных (до 8 модулей) |
1 |
MT32-IND-RX-TX |
Индуктивный телеметрический 2560кбит передатчик и приемник (расстояние 0.1м) |
1 |
BATT-PACK |
Блок батарей |
1 |
BATT-SET |
Комплект батарей |
1 |
MT32-DEC8 |
Декодер для 8 каналов, Выход 8 x BNC |
1 |
AC/DC |
Источник питания AC/DC |
|
|
MT32-8CH-IND-TX-RX, 8xSTG, IND-PWR, BW 8x0-6000Гц |
8 |
MT32-STG |
Модуль формирования сигнала для тензометрических датчиков с цифровым сбором данных |
1 |
MT32-ENC8 |
Кодировщик для модулей сбора данных (до 8 модулей) |
1 |
MT32-IND-RX-TX |
Индуктивный телеметрический 2560кбит передатчик и приемник (расстояние 0.1м) |
1 |
IND-POWER |
Индуктивный источник питания |
1 |
MT32-DEC8 |
Декодер для 8 каналов, Выход 8 x BNC |
2 |
AC/DC |
Источник питания AC/DC (1x для DEC8, 1x для IND-PWR) |
|
|
MT32-16CH-IND-TX-RX, 16xSTG, BATT, BW 16x0-3000Гц |
16 |
MT32-STG |
Модуль формирования сигнала для тензометрических датчиков с цифровым сбором данных |
1 |
MT32-ENC16 |
Кодировщик для модулей сбора данных (до 16 модулей) |
1 |
MT32-IND-RX-TX |
Индуктивный телеметрический 2560кбит передатчик и приемник (расстояние 0.1м) |
1 |
BATT-PACK |
Блок батарей |
1 |
BATT-SET |
Комплект батарей |
1 |
MT32-DEC16 |
Декодер для 16 каналов, Выход через 37pol. Sub-D разъем |
1 |
BNC16 BOX |
Адаптер для DEC16 - 37pole Sub-D на 16 единичных BNC разъемов |
1 |
AC/DC |
Источник питания AC/DC |
|
|
MT32-16CH-IND-TX-RX 16xSTG, BATT, BW 16x0-3000Гц |
16 |
MT32-STG |
Модуль формирования сигнала для тензометрических датчиков с цифровым сбором данных |
1 |
MT32-ENC16 |
Кодировщик для модулей сбора данных (до 16 модулей) |
1 |
MT32-IND-RX-TX |
Индуктивный телеметрический 2560 кбит передатчик и приемник (расстояние 0.1м) |
1 |
BATT-PACK |
Блок батарей |
1 |
BATT-SET |
Комплект батарей |
1 |
MT32-DEC16 |
Декодер для 16 каналов, Выход через 37pol. Sub-D разъем |
1 |
BNC16 BOX |
Адаптер для DEC16 - 37pole Sub-D на 16 единичных BNC разъемов |
1 |
AC/DC |
Источник питания AC/DC |
|
|
MT32-16CH-IND-TX-RX, 16xSTG, IND-PWR, BW 16x0-3000Гц |
16 |
MT32-STG |
Модуль формирования сигнала для тензометрических датчиков с цифровым сбором данных |
1 |
MT32-ENC16 |
Кодировщик для модулей сбора данных (до 16 модулей) |
1 |
MT32-IND-RX-TX |
Индуктивный телеметрический 2560кбит передатчик и приемник (расстояние 0.1м) |
1 |
IND-POWER |
Индуктивный источник питания |
1 |
MT32-DEC16 |
Декодер для 16 каналов, Выход через 37pol. Sub-D разъем |
1 |
BNC16 BOX |
Адаптер для DEC16 - 37pole Sub-D на 16 единичных BNC разъемов |
2 |
AC/DC |
Источник питания AC/DC (1x для DEC8, 1x для IND-PWR) |
Технические Данные могут быть изменены без предупреждения!
ЗАО «ПРОМТЕКС»
К/с 30101810500000000427 БИК 044599427 ИНН 7725570603, КПП 772501001
