МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ Федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский авиационный институт (национальный исследовательский университет)»

Институт №2 «Аэрокосмические конструкции, технологии и системы управления» Кафедра «Технология проектирования и производства двигателей летательных аппаратов» Направление подготовки 24.04.05 – «Двигатели летательных аппаратов»

ПРЕЗЕНТАЦИЯ

ПО ДИСЦИПЛИНЕ «Испытания и обеспечение надёжности

авиационныхНА ТЕМУ: ГТД»

КОРИОЛИСОВ РАСХОДОМЕР

Москва 2016 г.

ВВЕДЕНИЕ

•Производство ГТД, это достаточно наукоёмкая и точная отрасль промышленности. Высокие требования к качеству измерения расхода вызывают необходимость замены ряда устаревших приборов на более современные. Причем они должны удовлетворять ряду качественных критериев: измерение массового расхода, измерение плотности, измерение температуры, наличие компьютерного интерфейса, удобство монтажа и эксплуатации.

•Таким прибором является кориолисов расходомер. Он обладает точностью выше, чем все остальные расходомеры, имеет ряд преимуществ перед объемными расходомерами. В первую очередь это измерение расхода напрямую. Это особенно важно в производстве и испытаниях ГТД, где необходим точный учет жидкостей.

2

КОНСТРУКЦИЯ

•Кориолисов расходомер состоит из двух параллельных «U» образных трубок, поток разделяется на два потока на входе и соединяется в один на выходе. Привод заставляет трубки вибрировать. Электромагнитный привод состоит из катушки, соединенной с одной трубкой, и из магнита, соединенного с другой трубкой. На катушку подается переменный ток, который заставляет магнит периодически то притягиваться, то отталкиваться. Поскольку магнит и катушка жестко закреплены на разных трубках, то сила будет отталкивать и притягивать трубки друг от друга или друг к другу. Необходимым условием является наличие переменного тока в катушке, т.к. сила должна менять направление.

4

ПРИНЦИП ДЕЙСТВИЯ

• Принцип действия заключается в том, что когда трубки совершают колебательные движения, в системе возникает дополнительная сила инерции – сила Кориолиса. И под действием этой силы трубки начинают изгибаться. Их изгиб фиксируется датчиками.

5

Сигнал левого детектора

6

•Когда поток отсутствует и происходит вибрация, различия в

показаниях двух датчиков в точках отсутствуют. Если есть поток жидкости и привод создает вибрацию трубок, то силы Кориолиса создают вторичную изгибающую вибрацию, которая проявляется в небольшой разнице фаз относительных движений трубок. Это обнаруживается датчиками в двух точках. Отклонение трубок, вызываемое силой Кориолиса, имеет место только в том случае, когда одновременно присутствует поток жидкости и вибрация трубок. Вибрация без потока или поток без вибрации не дают каких-либо показаний прибора.

•При одновременном снятии сигналов происходит смещение по фазе на ΔТ. Это относительное запаздывание прямо пропорционально массовому расходу

7

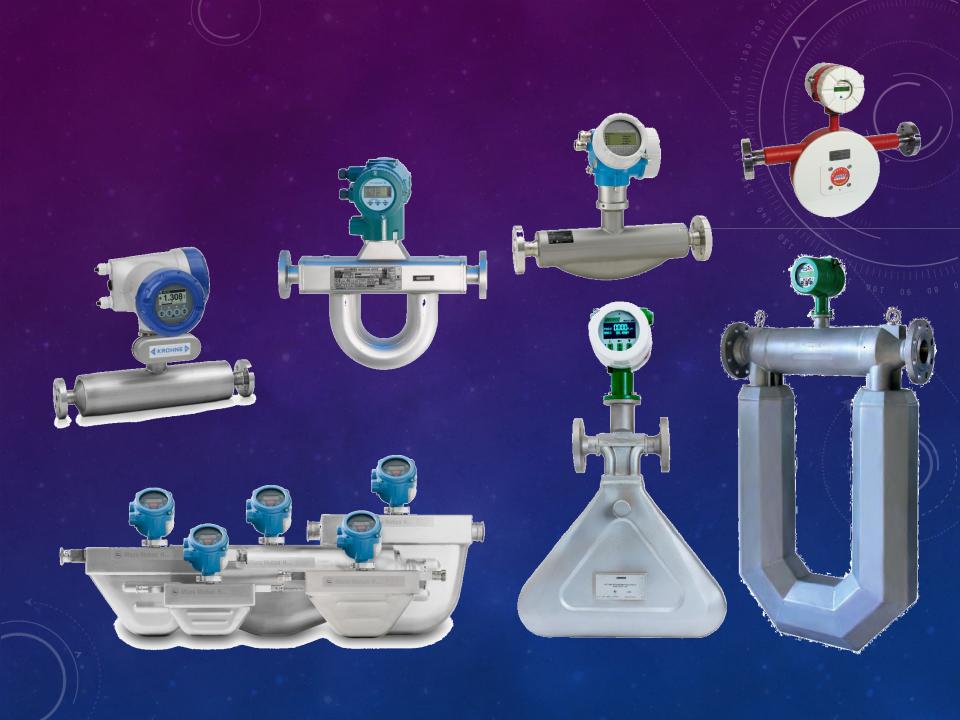

ВНЕШНИЙ ВИД КАРИОЛИСОВЫХ

РАСХОДОМЕРОВ

8

ЗАКЛЮЧЕНИЕ

• Преимущества применения кориолисовых расходомеров:

-высокая точность измерений параметров ;

-корректная работа вне зависимости от направления потока;

-не требуются прямолинейные участки трубопровода до и после расходомера;

-надёжная работа при наличии вибрации трубопровода, при изменении температуры и давления рабочей среды;

-длительный срок службы и простота обслуживания благодаря отсутствию движущихся и изнашивающихся частей;

-не требуется регулярная перекалибровка и техническое обслуживание;

-измерение расхода сред с высокой вязкостью.

-Основным недостатком кориолисовых расходомеров является высокая стоимость.

9

СПАСИБО ЗА ВНИМАНИЕ!
