чпу / Расчетно графическая ЧПУ 2
.docxФедеральное агентство по образованию
Государственное образовательное учреждение высшего профессионального образования
¾¾¾¾¾¾¾¾¾-¾¾¾¾¾¾-¾ ¾¾¾-¾¾¾¾¾¾¾----¾¾¾¾
«МАТИ» - Российский Государственный Технологический
Университет имени К.Э.Циолковского
¾¾¾¾¾¾¾¾¾-¾¾¾¾¾¾-¾ ¾¾¾-¾¾¾¾¾¾¾----¾¾¾¾
Кафедра: Технология производства двигателей летательных аппаратов
Расчетно-графическая работа
по дисциплине:
«Оборудование с ЧПУ»
Студент: Жуковской Анны
Группа: 2ДЛА-4ДБ-252
Преподаватель: Мартынюк Артем Владимирович
Москва 2015 г.

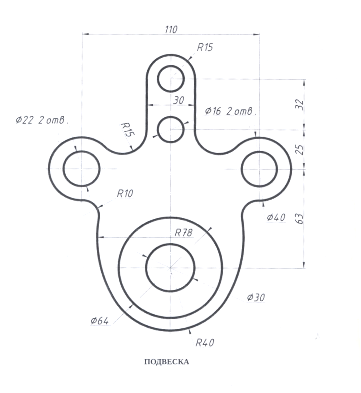

Чертеж детали
Форма и размер заготовки - Лист ( X=248.0 ; Y=188.0 ; Z= 12.0
Оборудование – 3-х координатно сверлильно-фрезерный станок
6Т12Ф201

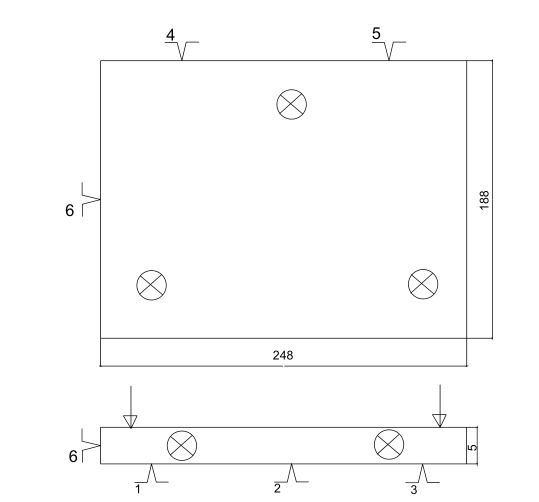

Схема установки

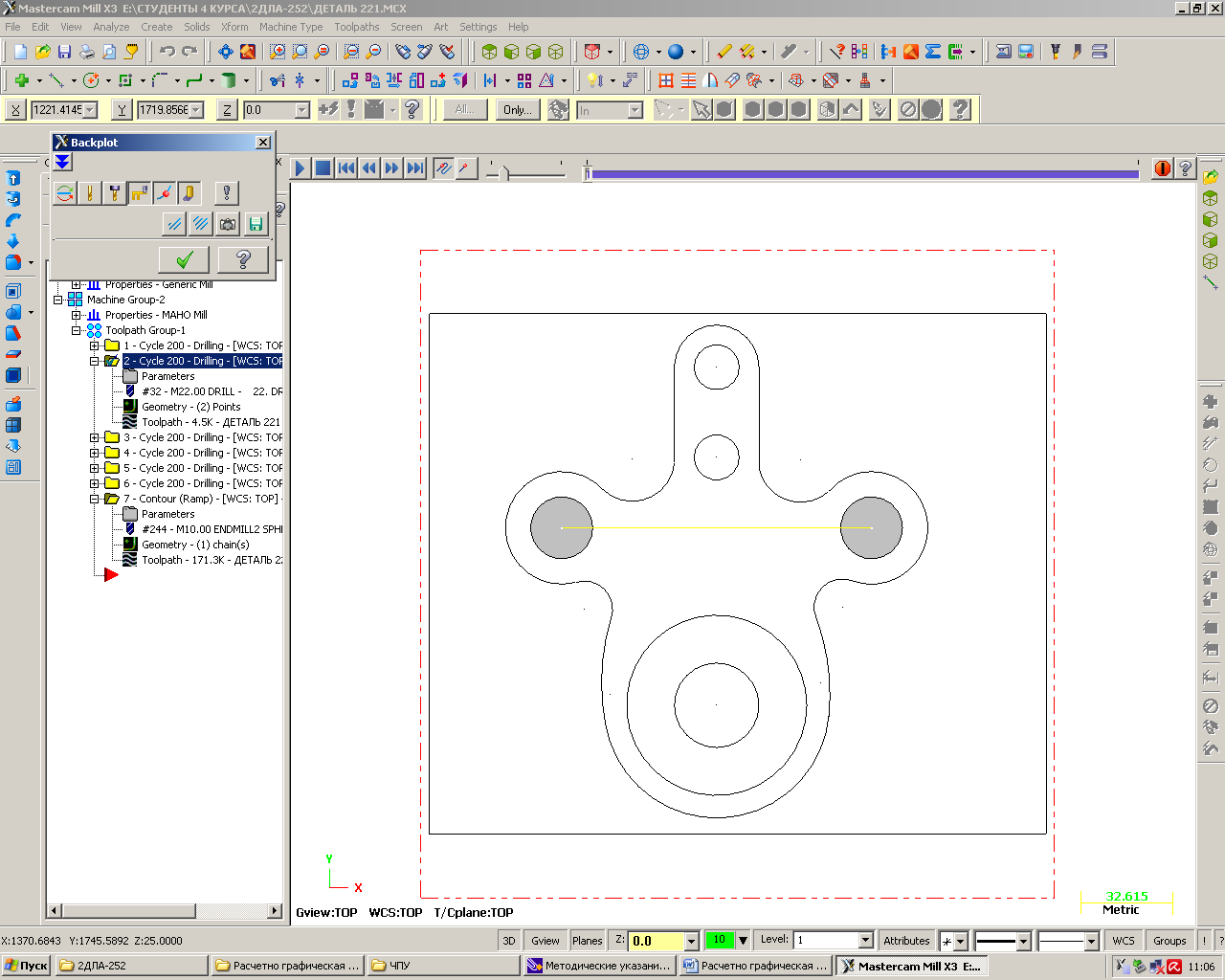

Операционные эскизы

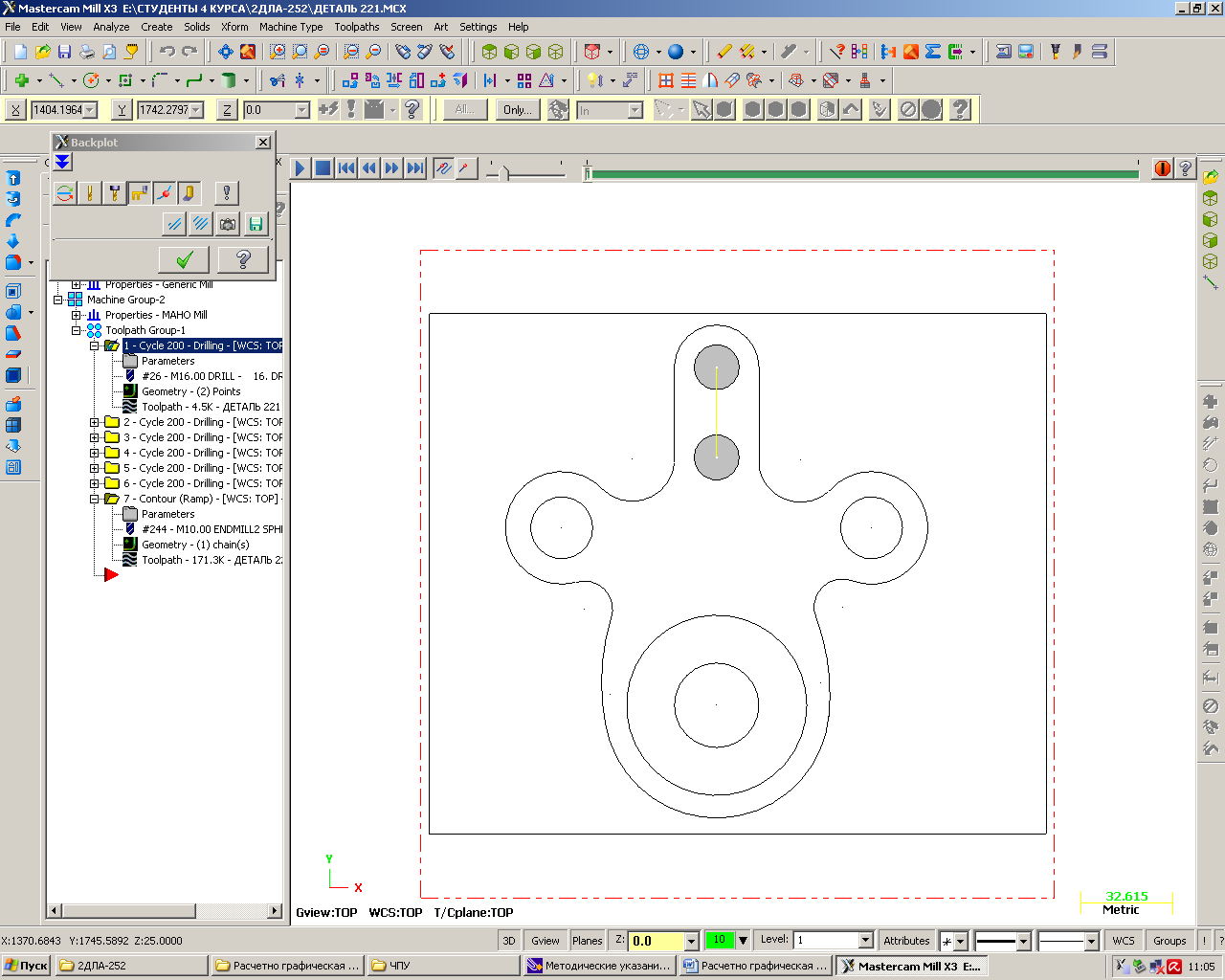

Сверлить 2 отверстия диаметром 16

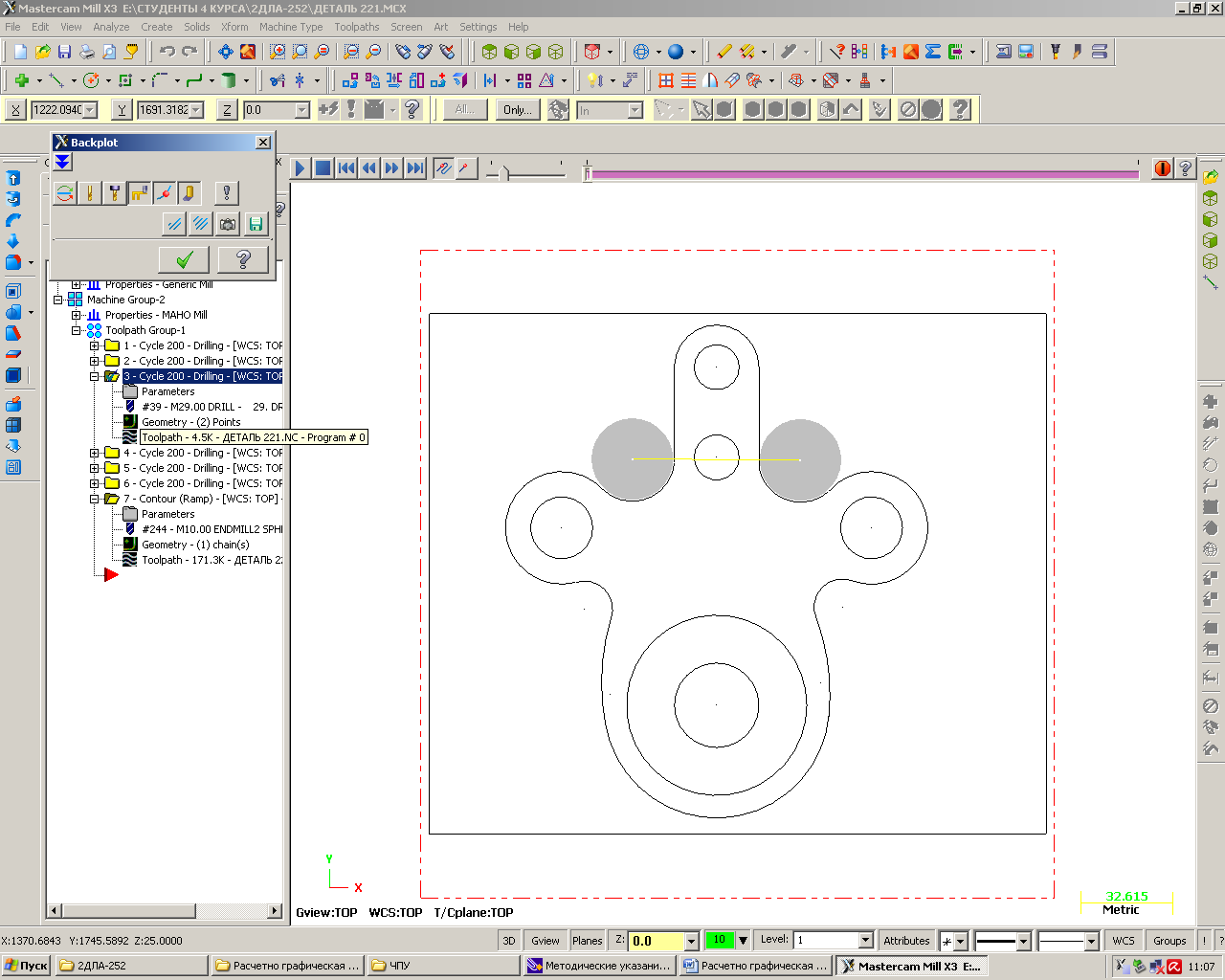

Сверлить 2 отверстия диаметром 22
Сверлить 2 отверстия диаметром 30

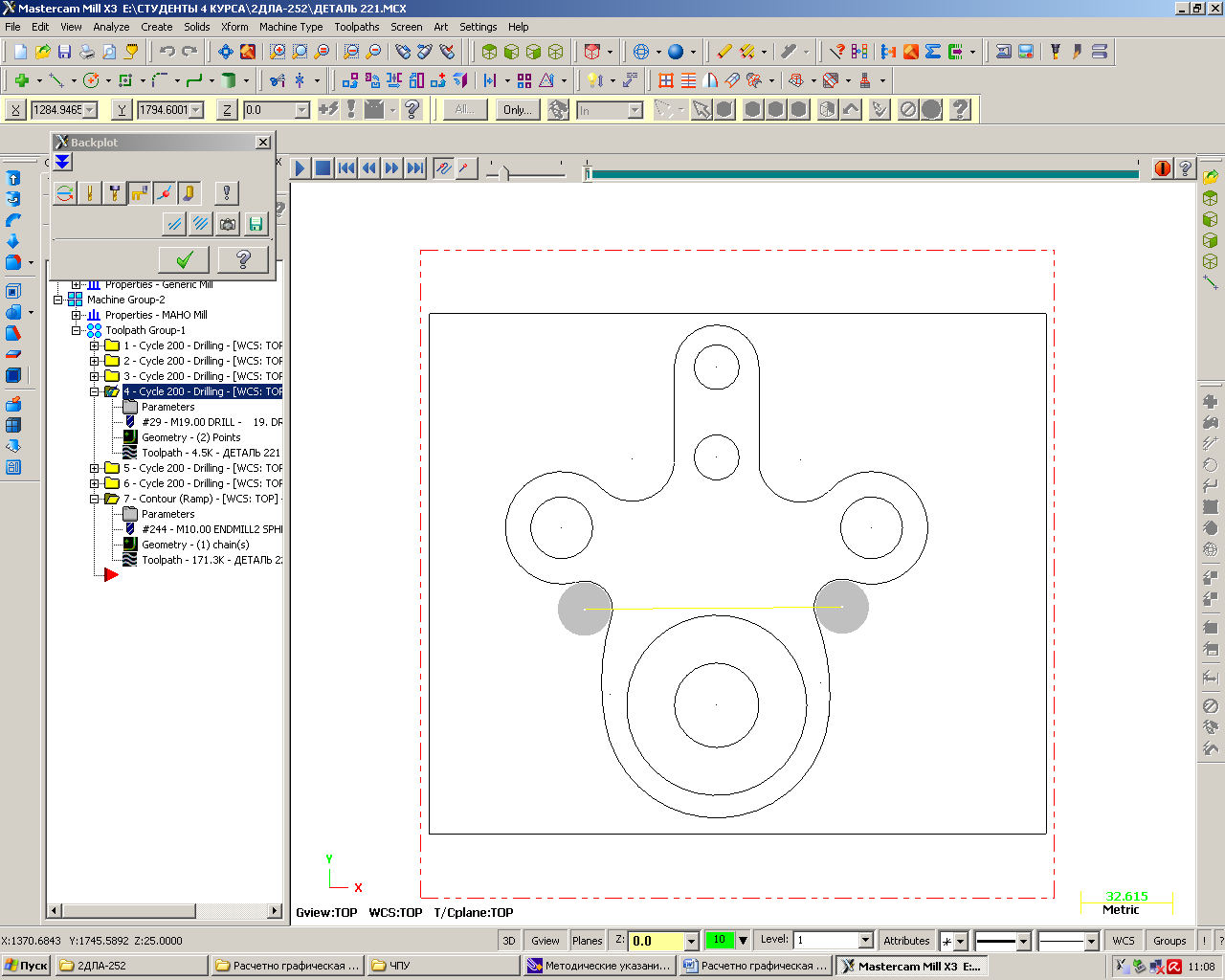

Сверлить 2 отверстия диаметром 20
Фрезеровать отверстие диаметром 64

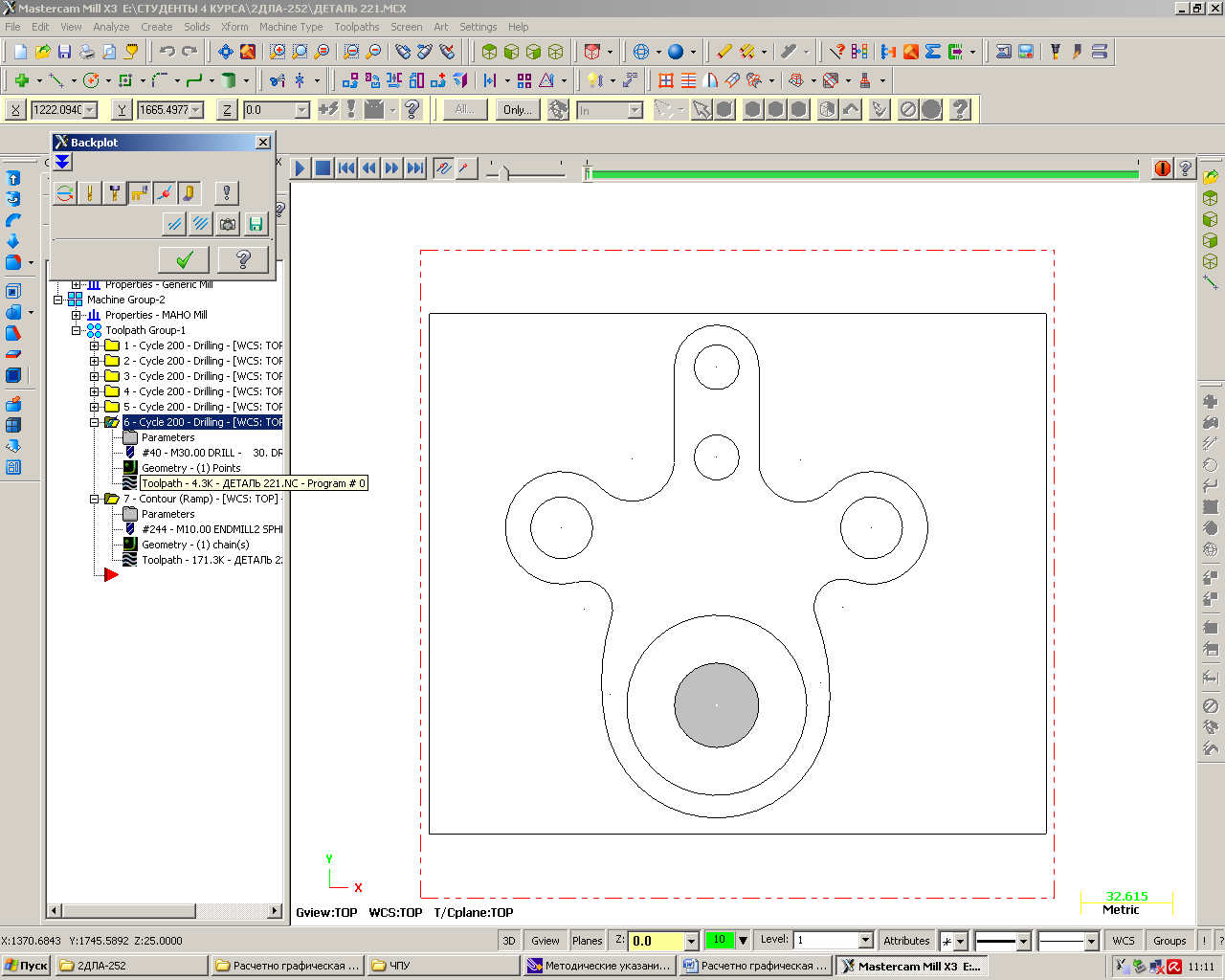

Сверлить отверстие диаметром 30
Фрезеровать контур

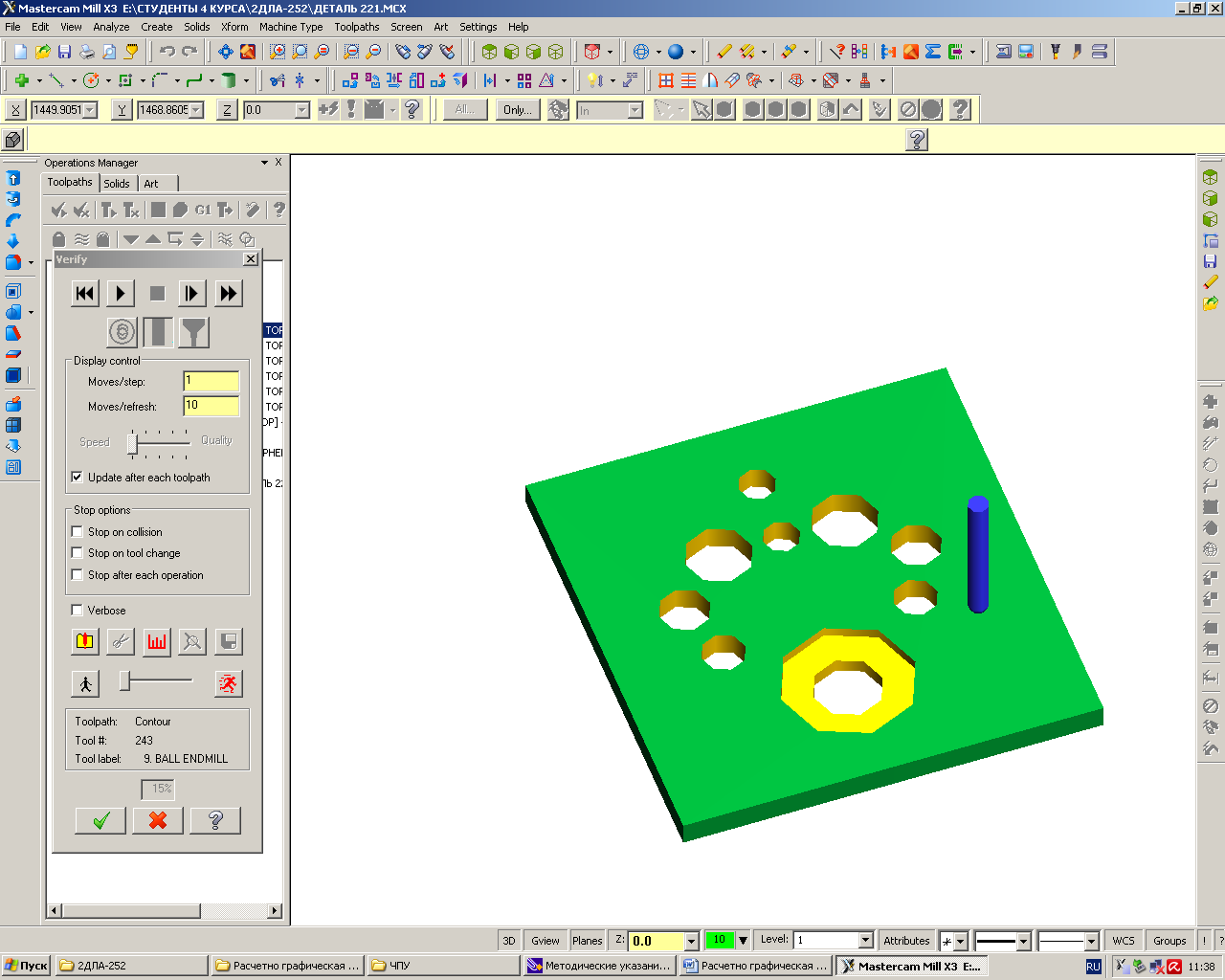

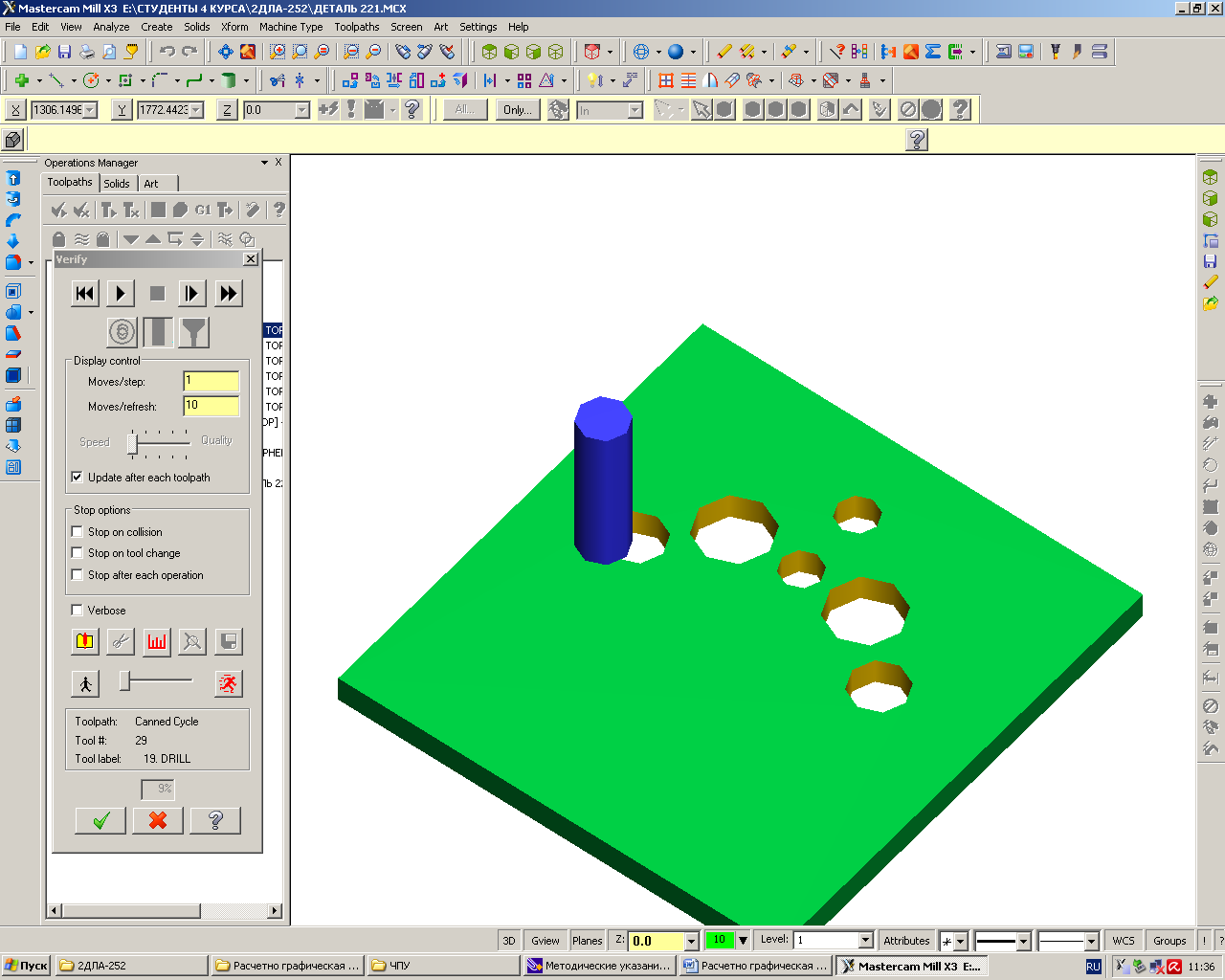

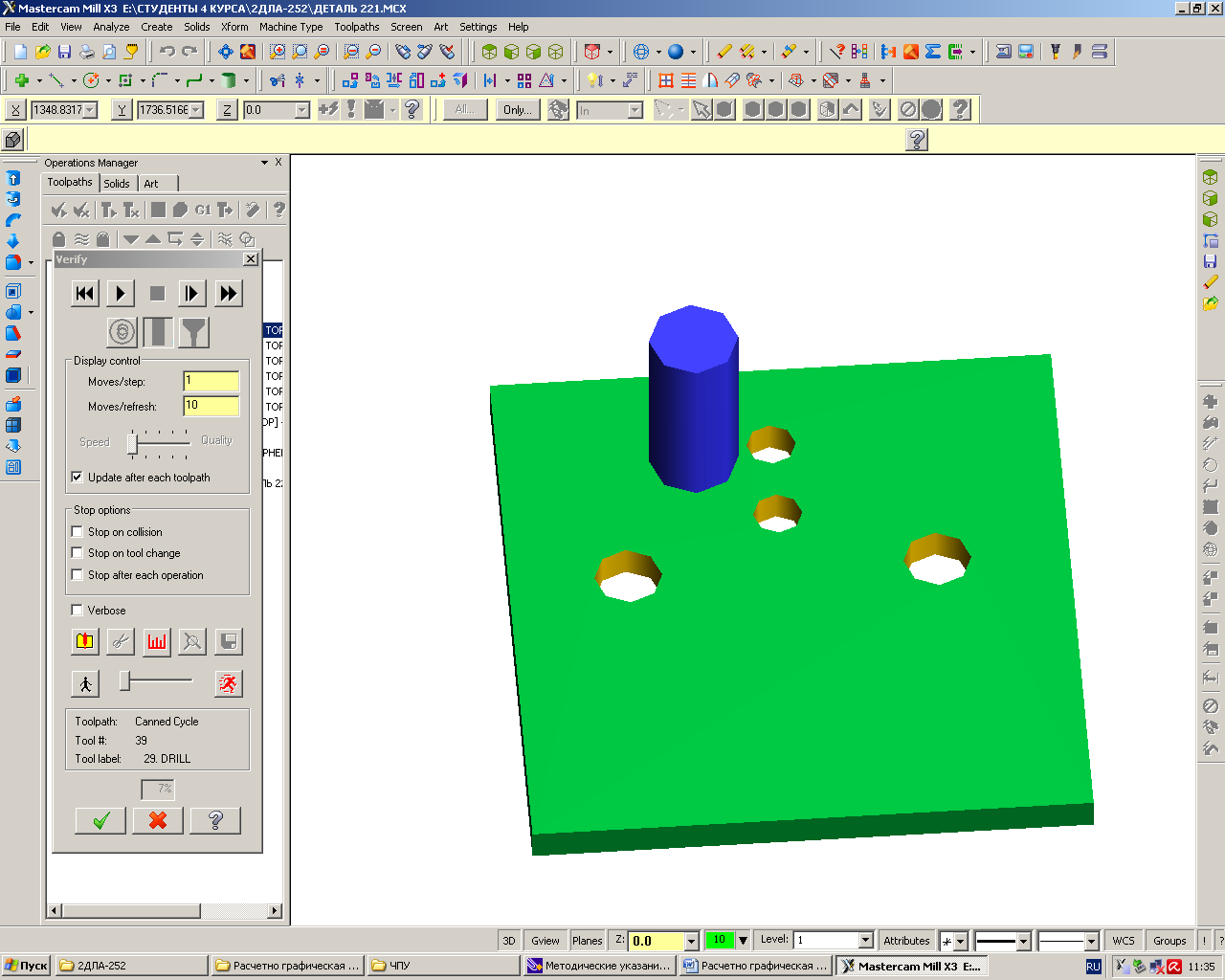

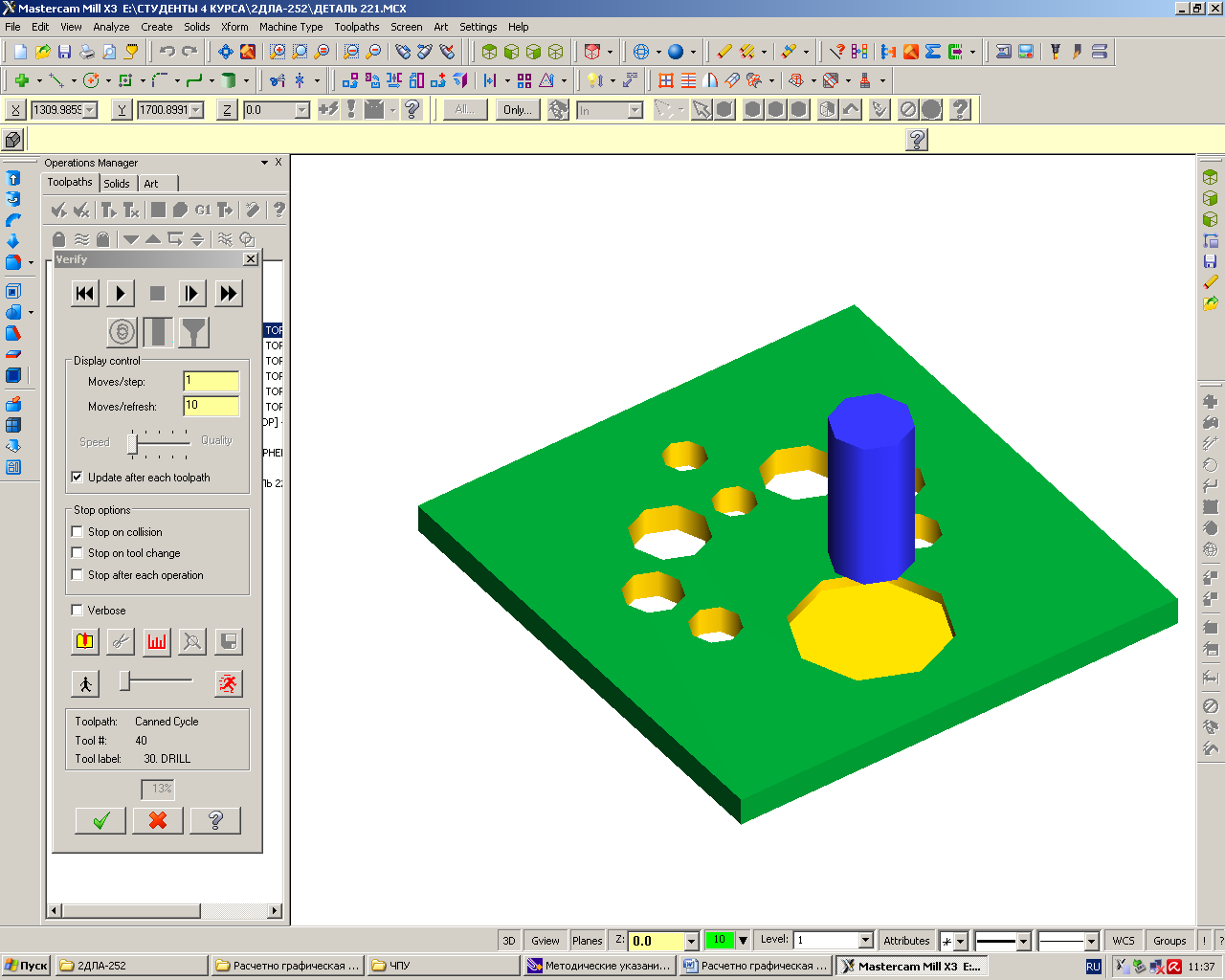

Тестирование
Сверлить 2 отверстия диаметром 16
Сверлить отверстие диаметром 18
Сверлить отверстие диаметром 20
Сверлить 3 отверстия диаметром 8
Фрезеруем отверстие диаметром 64

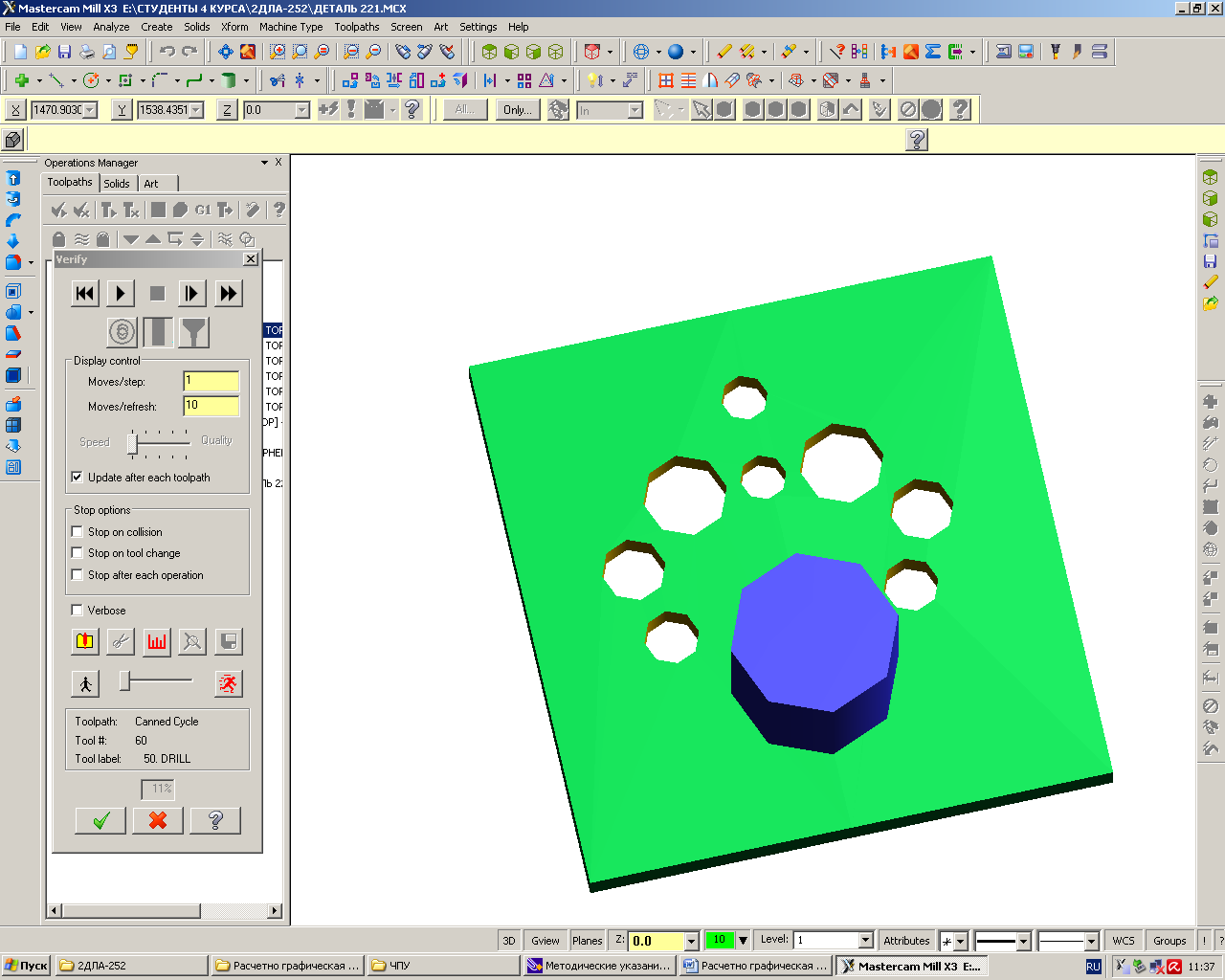

Сверлить отверстие диаметром 30

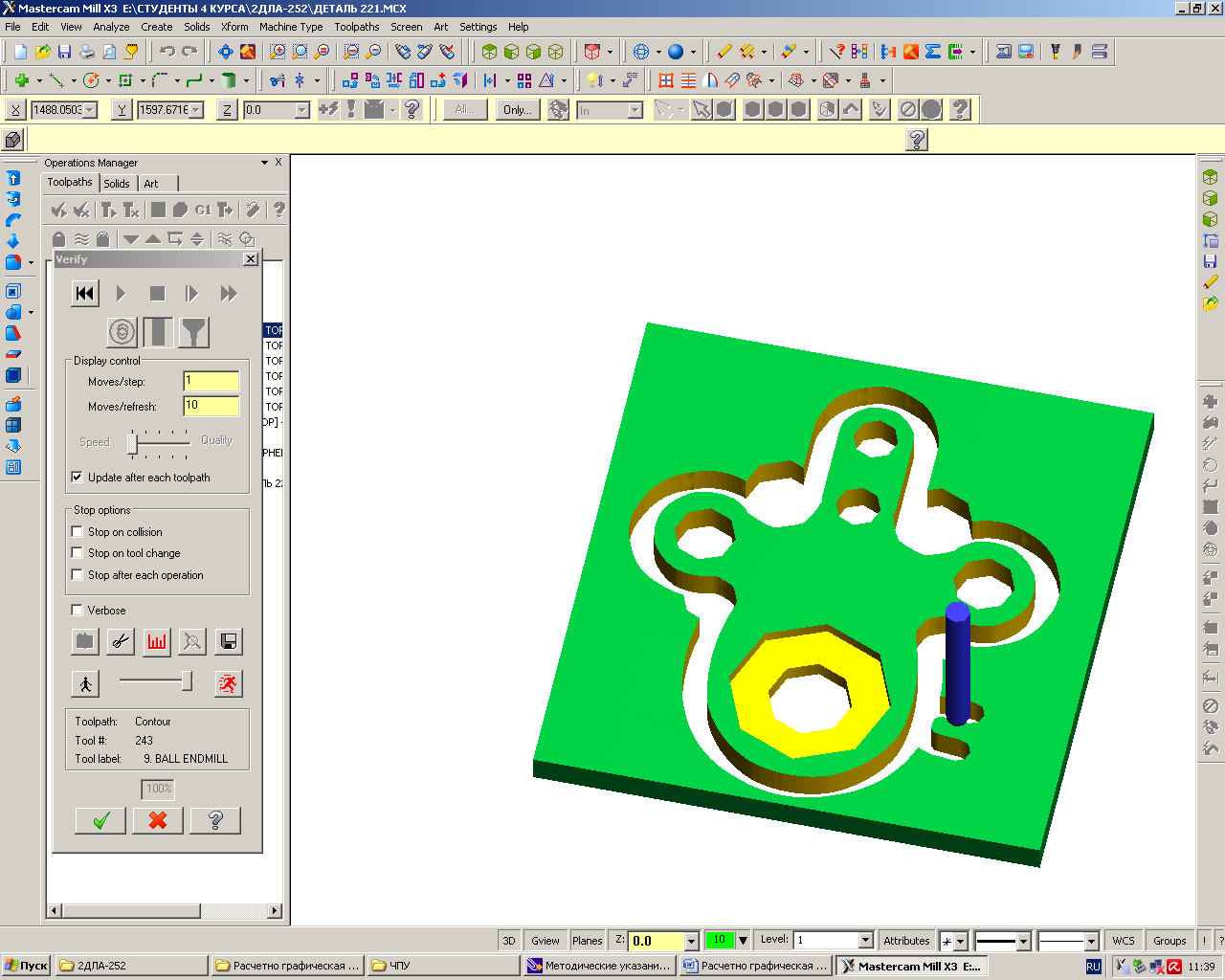

Фрезеровать контур
Фрагмент управляющей программы
0 BEGIN PGM ДЕТАЛЬ 221 MM
1 TOOL CALL 26 Y S1074
2 L X+1370.684 Z+1745.589 R0 FMAX M03
3 L Y+25.000 R0 FMAX M9
4 CYCL DEF 83.0
5 CYCL DEF 83.1 Q1=+25 Q2=-18 Q3=+18
6 CYCL DEF 83.2 Q4=+0 Q5= 0.200 Q6=8
7 CYCL DEF 83.3 Q7=+0 Q8=8
8 L X+1370.684 Z+1745.589 R0 FMAX M99
9 L X+1370.684 Z+1713.589 R0 FMAX M99
10 L Z+25.000 R0 FMAX M
11 M9
12 M05
…
54 L X+1370.674 Z+1625.602 R0 FMAX M03
55 L Y+25.000 R0 FMAX M9
56 CYCL DEF 83.0
57 CYCL DEF 83.1 Q1=+25 Q2=-5 Q3=+5
58 CYCL DEF 83.2 Q4=+0 Q5= 0.200 Q6=4
59 CYCL DEF 83.3 Q7=+0 Q8=4
60 L X+1370.674 Z+1625.602 R0 FMAX M99
61 L Z+25.000 R0 FMAX M
62 M9
63 M05
/64 TOOL DEF 40 L0.0 R15.00
65 TOOL CALL 40 Y S763
66 L X+1370.674 Z+1625.602 R0 FMAX M03
67 L Y+25.000 R0 FMAX M9
68 CYCL DEF 83.0
69 CYCL DEF 83.1 Q1=+25 Q2=-22 Q3=+22
70 CYCL DEF 83.2 Q4=+0 Q5= 0.200 Q6=7
71 CYCL DEF 83.3 Q7=+0 Q8=7
72 L X+1370.674 Z+1625.602 R0 FMAX M99
73 L Z+25.000 R0 FMAX M
74 M9
75 M05
/76 TOOL DEF 243 L0.0 R4.50
77 TOOL CALL 243 Y S3500
78 L X+1433.745 Z+1628.909 R0 FMAX M03
79 L Y+25.000 R0 FMAX M9
80 L Y+5.000 R0 FMAX
81 L Y+0.000 R0 F4
82 L X+1424.782 Z+1629.724 R0
…
399 L X+1438.738 Z+1709.307 Y-2.396 R0
400 L X+1436.853 Z+1710.379 Y-2.403 R0
401 L X+1434.880 Z+1711.281 Y-2.410 R0
402 L X+1432.835 Z+1712.005 Y-2.417 R0
403 L X+1430.734 Z+1712.545 Y-2.425 R0
404 L X+1428.593 Z+1712.896 Y-2.432 R0
405 L X+1426.430 Z+1713.057 Y-2.439 R0
406 L X+1424.261 Z+1713.026 Y-2.446 R0
407 L X+1422.103 Z+1712.803 Y-2.453 R0
408 L X+1419.973 Z+1712.390 Y-2.460 R0
Маршрут обработки
