Наименьшие допустимые сопротивления изоляции r60 обмоток трансформаторов
Номинальное напряжение обмотки высшего напряжения, кВ |
Значения R60, МОм при температуре обмотки, °С | ||||||||||
10 |
20 |
30 |
40 |
50 |
60 |
70 | |||||
Масляные до 35 |
450 |
300 |
200 |
130 |
90 |
60 |
40 | ||||
Масляные 110 |
900 |
600 |
400 |
260 |
180 |
120 |
80 | ||||
Масляные свыше 110 |
Не нормируется | ||||||||||
Сухие до 1 кВ |
- |
100 |
- |
- |
- |
- | |||||
Сухие более 1 кВ до 6 кВ |
- |
300 |
- |
- |
- |
- | |||||
Сухие более 6 кВ |
- |
500 |
- |
- |
- |
- |
Примечание: Значения, указанные в таблице, относятся ко всем обмоткам данного трансформатора.
Для приведения значений R60, измеренных на заводе-изготовителе, к температуре измерения при наладке производится пересчет с помощью коэффициента:
Таблица 4
Коэффициент приведения r60 к температуре измерения при наладке
Разность температуры |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
Коэффициент пересчета |
1,23 |
1,50 |
1,84 |
2,25 |
2,75 |
3,4 |
4,15 |
5,1 |
Коэффициент абсорбции для трансформаторов не нормируется, но для трансформаторов с неувлажненной изоляцией мощностью менее 10 МВА на напряжение до 35 кВ включительно при температуре от 10 до 35 ºС должен быть не ниже 1,3 или учитываются заводские требования завода-изготовителя.
Измерение сопротивления изоляции доступных стяжных шпилек, бандажей, полубандажей ярем, прессующих колец, ярмовых балок и электростатических экранов
Мегаомметр подключают линейным зажимом к объекту испытаний, а зажимом земля к активной стали трансформатора. Показания снимают после установившихся значений, когда стрелка не производит колебаний. Измеренные значения должны быть не менее 2 МОм, а сопротивление изоляции ярмовых балок не менее 0,5 МОм. Измеряется мегаомметром на напряжение 1000-2500 В.
Измерение тангенса угла диэлектрических потерь изоляции обмоток трансформатора
В соответствии с ГОСТ 3483-88 измерение тангенса угла диэлектрических потерь и емкости силовых трансформаторов рекомендуется производить при напряжении от 25 до 60 % испытательного напряжения частоты 50 Гц. Допускается производить измерения при напряжении 10 кВ. В условиях эксплуатации измерения на отключенном и выведенном из работы оборудовании, а также при вводе в эксплуатацию нового трансформатора или трансформатора после ремонта производят при напряжении 10 кВ.
Схемы измерений
Тангенс угла диэлектрических потерь и емкость обмоток силовых трансформаторов измеряется по схемам табл. 1. При этом последовательность измерений не нормируется.
В условиях эксплуатации, когда баки испытуемых объектов (трансформаторов, реакторов) заземляются, для измерения tgδ и емкости применяется перевернутая мостовая измерительная схема. В отдельных случаях, когда возникает необходимость и имеется возможность изолирования бака трансформатора может применяться нормальная схема измерений. При этом достаточно установить бак трансформатора на сухие деревянные бруски. Сопротивление изоляции бака должно быть в несколько десятков раз больше максимального сопротивления измерительной ветви моста переменного тока.
Нормальная схема измерения применяется также при определении tgδ зон изоляции между обмотками трансформатора.
Принципиальные мостовые схемы измерения приведены на рис. 6.
При измерении tgδ и емкости одной из обмоток трансформатора другие — «свободные» обмотки заземляются. Схемы соединений мостовой измерительной схемы и испытуемого объекта при измерении tgδ обмоток трансформаторов приведены на рис. 7, 8.
В тех случаях, когда tgδ какой-либо обмотки имеет завышенное значение, рекомендуется выполнить измерение tgδ отдельных участков изоляции трансформатора. Емкостные схемы замещения главной изоляции трансформаторов приведены на рис. 9.
Схемы измерений tgδ и емкости отдельных участков изоляции трансформаторов приведены в табл. 5 и на рис. 10, 11.
Рис. 6. Принципиальные мостовые измерительные схемы:
а — нормальная; б — перевернутая;
1 — источник напряжения; 2 — испытуемый объект; 3 — измерительный мост; СХ — емкость испытуемого объекта; С0 — емкость образцового конденсатора; УР — указатель равновесия моста; R3, R4, С4 — элементы моста
(ВН+СН+НН) – К
ВН – (СН+НН+К)
СН – (ВН+НН+К)
НН – (СН+ВН+К)
(ВН+СН) – (НН+К)
(ВН+НН) – (СН+К)
(СН+НН) – (ВН+К)
ВН-СН
ВН-НН
СН-НН
ВН – (СН+НН)
СН – (ВН+НН)
НН – (ВН+СН)
ВН-К
СН-К
НН-К
(ВН+НН) – К
(СН+НН) – К
(ВН+СН) - К

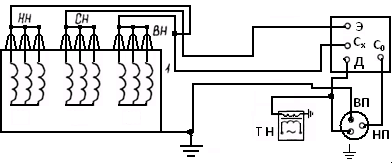

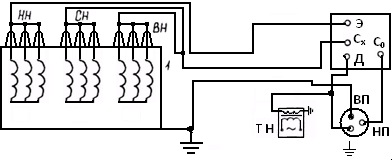

Рис. 7. Схемы измерений tgδ и емкости двухобмоточных трансформаторов
и трехобмоточных автотрансформаторов.
Внешние соединения моста и трансформатора:
а — НН-бак; б — ВН-бак; в — (ВН+НН)-бак;
1 — трансформатор; 2 — мост (Р5026);
3 — образцовый конденсатор (Р5023); 4 — источник питания.
Примечание. Выводы обмотки СН автотрансформатора не показаны
Рис. 9. Емкостные схемы замещения трансформаторов:
а — двухобмоточного; б — трехобмоточного
Значения tgδ и емкости участков изоляции двухобмоточных трансформаторов можно определить и расчетным путем по формулам:
Где tgδНН tgδВН tgδНН+ВН (СНН, СВН, СНН+ВН)— значения угла диэлектрических потерь и емкости, измеренные по схемам табл. 1;
tgδ1 и С1, tgδ2 и С2, tgδ3 и С3 — значения угла диэлектрических потерь и емкости участков изоляции соответственно: НН-бак, ВН-НН, НН-бак.
