2. Испытательные трансформаторы для испытания повышенным выпрямленным напряжением
Ток, проходящий через исправную изоляцию испытуемого объекта при его испытании выпрямленным напряжением, обычно не превышает 5—10 мА, что и определяет требование к мощности трансформатора. Напряжение трансформатора выбирается в соответствии с наивысшим испытательным напряжением, принятым для испытуемых объектов.Значения испытательных напряжений в зависимости от номинального напряжения электрооборудования или кабелей приведены в табл. 15.
Таблица 4. Предельные значения испытательных напряжений
|
Испытуемый объект |
Предельные значения испытательного выпрямленного напряжения, кВ, при номинальном напряжении, кВ | |||||||
|
3 |
6 |
10 |
15 |
20 |
35 |
110 |
220 | |
|
Вращающиеся машины |
10 |
20 |
30 |
40 |
50 |
|
_ |
|
|
Силовые трансформаторы |
25 |
35 |
50 |
65 |
80 |
120 |
— |
— |
|
Кабели |
25 |
40 |
70 |
— |
100 |
175 |
250 |
500 |
|
Вентильные разрядники |
4—64 кВ для одного элемента разрядника | |||||||
Регулировочные устройства должны обеспечивать плавное регулирование напряжения на трансформаторе от нуля до полного испытательного напряжения. Ступень регулирования напряжения не должна превышать 1—1,5 % значения номинального напряжения обмотки трансформатора, что обеспечивается регулировочными устройствами, например РНО или ему подобными (табл. 16).

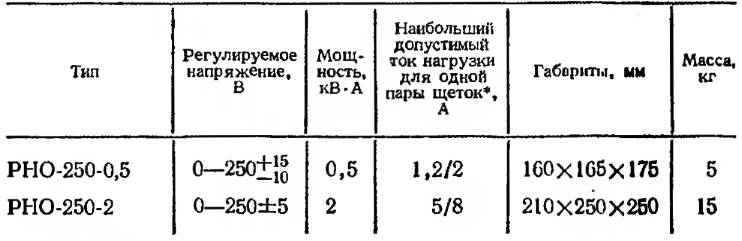

Таблица 5. Технические данные однофазных регуляторов напряжения
* Наибольшее значение приведено для кратковременного режима работы регулятора не более 1 ч.
Параметры регулировочного устройства (по току и мощности) определяются испытательным трансформатором, работающим в режиме, близком к холостому ходу.
Заключение
Электрический высоковольтный испытательный трансформатор, предназначенный для испытания электрической прочности изоляции электрических машин, силовых и измерительных трансформаторов, выключателей, изоляторов и оборудования электрических установок с напряжением промышленной частоты.
Список литературы
Справочник по проектированию электрических сетей / под редакцией Д.Л. Файбисовича. – М.: Изд-во НЦ ЭНАС, 2006. – 320 с. ил.
Брускин Д.Э. и др. Электрические машины. Т.1. Высшая школа. М., 1987.
Китаев В.Е. Трансформаторы. Москва, «Высшая школа», 1974
