СЭ - Лаб работа 4
.docxТольяттинский государственный университет
Кафедра «Промышленная электроника»
Отчет о лабораторной работе №3
«Автономный резонансный инвертор»
По дисциплине:
«Силовая электроника»
Преподаватель: Медведев В.А.
Исполнитель: Назаров М.А.
Группа: ЭЭТп-1401
Бригада №1
Тольятти 2016
3.1 Цель работы
Изучить физику процессов, происходящих в автономном резонансном инверторе (АИР) и исследовать электромагнитные процессы в однофазном мостовом последовательном АИР.
3.2 Программа работы
Ознакомиться с теорией и методами исследования электромагнитных процессов в автономных резонансных инверторах, схемой лабораторной установки, назначением выключателей и измерительных приборов.
Исследовать экспериментально работу АИР при различных значениях емкости конденсатора.
Провести обработку экспериментальных
результатов: определить частоту
следования отпирающих импульсов
,
частоту собственных колебаний контура
,
время восстановления запирающих свойств
тиристора
и максимальный ток нагрузки
для различных значений емкости
конденсатора.
Построить зависимости частоты собственных
колебаний контура
,
времени восстановления запирающих
свойств тиристора
и максимального тока нагрузки
от емкости конденсатора
.
3.3 Описание лабораторной установки
Схема лабораторной установки (рис. 3.2)
состоит из инверторного моста на
тиристорах VS1…VS4,
подключенного к источнику питания Е. В
диагональ моста включены нагрузка
активно-индуктивного характера с
активным сопротивлением
и индуктивностью
и набор конденсаторов
…
.
Выключатель
подключает схему к источнику питания,
а с помощью переключателя
устанавливается определенное значение
емкости конденсатора, включенного
последовательно с нагрузкой в диагональ
инверторного моста. Для проведения
экспериментальных исследований
лабораторная установка укомплектована
электронным осциллографом.
3.4 Указания к выполнению работы
ВНИМАНИЕ!
1. Переключения в схеме производить
только при отключенном напряжении сети
(отключенном выключателе
).
2. На зарисованных осциллограммах должны быть указаны масштабы по обеим осям и отмечен нулевой уровень сигнала.
К пункту 3.3.1. Включить осциллограф и дать ему прогреться 5 минут.
К пункту 3.3.2. Установить переключатель
в положение 1 (крайнее левое). При этом
будет подключен конденсатор
.
Включить выключатель
.
Получить на экране осциллографа и
зарисовать временные диаграммы: тока
тиристора
(с измерительного шунта
);
тока нагрузки
(с измерительного шунта
);
напряжения на тиристоре
– точки 1-2; напряжения на нагрузке
– точки 2-8; напряжения на конденсаторе
– точки 8-9.
Отключить выключатель
.
Подключить конденсатор
,
установив выключатель
в положение 2. Включить выключатель
.
Снять временные диаграммы
,
,
,
,
.
Повторить эксперимент, подключая
поочередно конденсаторы
,
,
.
По снятым осциллограммам определить:
1. Частоту следования отпирающих импульсов:
(3.3)
где
– период следования отпирающих импульсов
на тиристоры (рис. 3.1).
2. Частоту собственных колебаний контура:
, (3.4)
где
– период собственных колебаний контура
(рис. 3.1).
3. Время восстановления запирающих свойств тиристора:
. (3.5)
4. Максимальный ток нагрузки:
(3.6)
где
– максимальное напряжение на шунте
;
– постоянная шунта.
Полученные результаты занести в таблицу.
3.5 Ход работы
3.5.1 Временные диаграммы токов и напряжений первого конденсатора

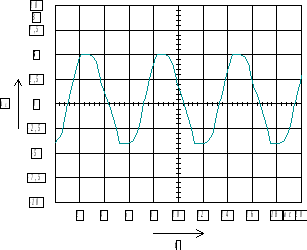

Рисунок 3.3 – Временная диаграмма тока
тиристора

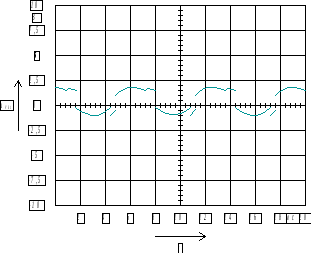

Рисунок 3.4 – Временная диаграмма тока
нагрузки
Рисунок 3.5 – Временная диаграмма
напряжения на конденсаторе
Рисунок 3.6 – Временная диаграмма
напряжения на тиристоре
Рисунок 3.7 – Временная диаграмма
напряжения на нагрузке
3.5.2 Временные диаграммы токов и напряжений второго конденсатора
Рисунок 3.8 – Временная диаграмма тока
тиристора
Рисунок 3.9 – Временная диаграмма тока
нагрузки
Рисунок 3.10 – Временная диаграмма
напряжения на конденсаторе
Рисунок 3.11 – Временная диаграмма
напряжения на тиристоре
Рисунок 3.12 – Временная диаграмма
напряжения на нагрузке
3.5.3 Временные диаграммы токов и напряжений третьего конденсатора
Рисунок 3.13 – Временная диаграмма тока
тиристора
Рисунок 3.14 – Временная диаграмма тока
нагрузки
Рисунок 3.15 – Временная диаграмма
напряжения на конденсаторе
Рисунок 3.16 – Временная диаграмма
напряжения на тиристоре
Рисунок 3.17 – Временная диаграмма
напряжения на нагрузке
3.5.4 Временные диаграммы токов и напряжений четвертого конденсатора
Рисунок 3.18 – Временная диаграмма тока
тиристора
Рисунок 3.19 – Временная диаграмма тока
нагрузки
Рисунок 3.20 – Временная диаграмма
напряжения на конденсаторе
Рисунок 3.21 – Временная диаграмма
напряжения на тиристоре
Рисунок 3.22 – Временная диаграмма
напряжения на нагрузке
3.5.5 Временные диаграммы токов и напряжений пятого конденсатора
Рисунок 3.22 – Временная диаграмма тока
тиристора
Рисунок 3.23 – Временная диаграмма тока
нагрузки
Рисунок 3.24 – Временная диаграмма
напряжения на конденсаторе
Рисунок 3.25 – Временная диаграмма
напряжения на тиристоре
Рисунок 3.26 – Временная диаграмма
напряжения на нагрузке
3.5.6 Расчетная часть
Таблица 3.1 – Результаты вычислений
|
|
|
|
|
|
|
0,185 |
0,195 |
0,25 |
0,35 |
0,5 |
|
0,25 |
0,35 |
0,65 |
1 |
1,35 |
|
3,7 |
2,7 |
2,45 |
1,75 |
0,65 |
|
5 |
4 |
2 |
0,6 |
0,2 |
Рисунок 3.27 – График зависимости частоты
собственных колебаний контура
от ёмкости
Рисунок 3.28 – График зависимости частоты
собственных колебаний контура
от ёмкости
Рисунок 3.29 – График зависимости частоты
собственных колебаний контура
от ёмкости
Вывод
В ходе данной лабораторной работы изучили физику процессов, происходящих в автономном резонансном инверторе (АИР) и исследовали электромагнитные процессы в однофазном мостовом последовательном АИР.
На основании графиков, полученных с помощью расчетов по снятым осциллограммам, можно сделать вывод, что с увеличением ёмкости конденсатора частота собственных колебаний уменьшается, время восстановления запирающих свойств тиристора и максимальный ток нагрузки увеличиваются.
