Составление баланса мощности по заданным параметрам потребителей и сети;
С физико-технических позиций применительно к электроэнергетическим системам (ЭЭС) необходимо рассматривать два вида баланса. Первый из них соответствует мгновенному состоянию равновесия ЭЭС под влиянием факторов, характеризующих электромеханическое и электромагнитное взаимодействие её элементов. Техническими параметрами, отражающими это взаимодействие, являются активные и реактивные мощности. Поэтому первый вид баланса является балансом активной и реактивной мощностей.
Применительно к балансу мощности выделяются эксплуатационная и проектная постановки задачи его анализа. В процессе эксплуатации целью составления баланса мощности и анализа его составляющих является проверка достаточности имеющихся в системе мощностей (активной и реактивной) для покрытия ее максимальной нагрузки в суточном, месячном и годовом разрезах.
Аналогичная цель преследуется и составлением баланса мощности при решении задач перспективного проектирования. Отличительной чертой здесь является многовариантность соответствующих расчётов, определяемая как различными прогнозами динамики роста электропотребления, так и различными стратегиями развития структуры генерирующих мощностей. Вместе с тем намечаемые решения по обеспечению перспективного прироста мощности нагрузки системы за счет сооружения новых электростанций должны быть увязаны с возможностями обеспечения как новых, так и существующих электростанций энергоресурсами, для определения потребности в которых необходимо составление баланса электроэнергии.
Баланс активной мощности
Баланс активной мощности в ЭЭС определенного иерархического уровня составляется прежде всего для момента прохождения абсолютного годового максимума нагрузки системы. При наличии в энергосистеме крупных сезонных потребителей либо электростанций с существенным сезонным изменением располагаемой мощности (ГЭС, ТЭЦ) производится проверка баланса для весенне-летнего периода. Для энергосистем с большим удельным весом базисных нерегулируемых электростанций (АЭС) баланс мощности необходимо составлять и для минимальной нагрузки выходных дней.

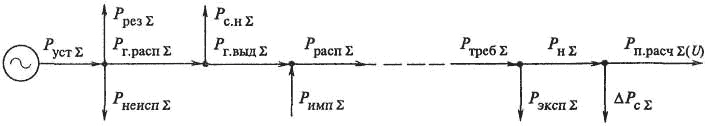

Рис. 1. Составляющие баланса активной мощности
Общее выражение условия баланса активной мощности в системе любого иерархического уровня имеет вид:
,
где левая (приходная) часть отражает суммарную мощность, которой располагает система для обеспечения покрытия суммарной мощности, требующейся потребителям в момент прохождения годового максимума, фигурирующей в правой (расходной) части уравнения баланса. Составляющие приходной и расходной частей баланса активной мощности схематически показаны на рис. 1.
Расходная
часть.
В зависимости от принадлежности системы
к тому или иному иерархическому уровню
при составлении баланса активной
мощности нагрузка потребителей приводится
к той или иной ступени номинального
напряжения и представляется в виде
некоторой эквивалентной нагрузки на
шинах понижающих подстанций. Для районных
энергосистем это приведение осуществляется
обычно к шинам 110 кВ, для ОЭС – 220 кВ.
Полученная таким образом эквивалентная
нагрузка системы на рисунке 1 обозначена
как суммарная расчетная мощность
потребителей символом .
При приведении к ступени U она
определяется путём суммирования нагрузок
потребителей с учётом коэффициентов
разновременности максимумов
,
соответствующих всем предшествующим
(более низким) ступеням напряжения:
,
где –
суммарная максимальная нагрузка
потребителей системы, включая постоянно
присоединенную нагрузку смежных районов
соседних ЭЭС, за вычетом нагрузки,
постоянно присоединенной к смежным
районам других ЭЭС. При перспективном
проектировании, когда точные графики
нагрузок отдельных потребителей и их
групп, как правило, неизвестны, используют
среднестатистические значения
коэффициентов разновременности
максимумов:
Второй
значительной составляющей расходной
части баланса активной мощности являются
ее суммарные потери при передаче и
распределении ,
т.е. потери в линиях и трансформаторах
электрических сетей, которые приближенно
оцениваются как некоторая доля суммарной
расчетной нагрузки системы:
,
где –
эквивалентный коэффициент, учитывающий
потери в сетях всех номинальных напряжений
в данной ЭЭС.
Значения в
процентах от представлены в табл. 1 в
соответствии с данными.
Табл. 1. Относительные потери мощности и электроэнергии в сетях различных номинальных напряжений
Суммарная эквивалентная нагрузка системы в соответствии со схемой рис. 1
.
Последняя
составляющая расходной части баланса
– экспортируемая мощность –
представляет собой мощность, выдаваемую
в режиме максимальной нагрузки в соседние
энергосистемы того же самого иерархического
уровня по межсистемным связям. Её
значение определяется из условий
обеспечения баланса активной мощности
в энергообъединении более высокого
уровня.
Потребная мощность, которую должны обеспечить источники питания рассматриваемой системы, в итоге составит
.
Приходная
часть.
Фундаментальной характеристикой ЭЭС
любого иерархического уровня является
суммарная установленная мощность
генераторов электростанций,
под которой понимается сумма их
номинальных мощностей
:
где n –
число генераторов j-й
электростанции; k –
число электростанций системы; –
установленная мощность j-й
станции.
Суммарная располагаемая мощность генераторов системы меньше установленной на значение резервной и неиспользуемой мощности:
Суммарная
необходимая резервная мощность ()
предназначена для обеспечения проведения
плановых ремонтов основного оборудования
электростанций, а также для покрытия
дефицитов мощности в системе, связанных
с аварийными отключениями генераторов
и непредвиденным увеличением нагрузки
по сравнению с прогнозируемым значением
(так называемый оперативный резерв
):
.
Мощность, необходимая для проведения текущих ремонтов в период прохождения максимума нагрузки, для энергосистем с преобладанием КЭС и АЭС приближенно оценивается в 4–6% от . Капитальные и средние ремонты выполняются в летний период, т.е. когда имеет место провал в графике месячных максимальных нагрузок энергосистем. Как правило, площадь этого провала является достаточной для выполнения указанных видов ремонтов с учетом их нормативной длительности. В этом случае дополнительного резерва для капитальных и средних ремонтов не предусматривается.
Оптимальный оперативный резерв для каждой конкретной энергосистемы определяется на основе минимизации функции затрат, составляющими которой являются затраты на дополнительную резервную мощность и вероятный ущерб от недоотпуска электроэнергии потребителям. Значение этого резерва для современных энергосистем России лежит в диапазоне 5–10% от , причём меньшая цифра соответствует более крупным ЭЭС. Таким образом, суммарную резервную мощность можно представить как некоторую долю установленной мощности системы:
где –
доля установленной мощности системы,
предназначенная для ремонтного и
оперативного резерва.
Аналогичным образом представляется и неиспользуемая часть установленной мощности:
.
Причинами неиспользования мощности являются, во-первых, наличие в системе агрегатов, которые к моменту прохождения годового максимума еще не полностью освоены в эксплуатации и параметры которых не соответствуют номинальным значениям. Кроме того, могут существовать временные ограничения выдачи мощности некоторых электростанций из-за недостаточной пропускной способности их связей с системой или из-за дефицита энергоносителей (например, на ГЭС в маловодный год). Еще одной причиной может явиться наличие так называемой «свободной» мощности на ГЭС, выполняющих в системе функцию пиковых электростанций. Эта мощность определяется в результате «вписывания» ГЭС в суммарный график нагрузки системы и определения их участия в покрытии максимума с учетом размещаемой на них доли оперативного резерва. В целом неиспользуемая мощность обычно не превышает 1% от .
В
соответствии со схемой рис. 1
располагаемая мощность генераторов
системы, остающаяся после вычитания
резервной и неиспользуемой мощности,
должна быть дополнительно уменьшена
на суммарную нагрузку собственных нужд
электростанций .
Значение этой нагрузки приближенно
оценивается в процентах от установленной
мощности электростанции и зависит от
типа станции и вида используемого
топлива (табл. 2). Для ГЭС мощностью до
200 МВт она составляет 1–3%, свыше
200 МВт – 0,5–1%. Таким
образом, для любой j-й
электростанции
,
при этом
,
где –
эквивалентный коэффициент, определяющий
долю установленной мощности, идущей на
обеспечение работы агрегатов собственных
нужд системы.
В итоге мощность, которая потенциально может быть выдана с шин электростанций системы, с учётом выражений для рассмотренных выше составляющих будет
где –
коэффициент, определяющий долю мощности,
выдаваемой в сеть электростанциями, по
отношению к суммарной установленной
мощности. С учётом приведённых выше
диапазонов значений коэффициентов
значение
лежит в пределах 0,8–0,85, т.е. 15–20 %
установленной мощности не участвует в
покрытии суммарной нагрузки потребителей
системы.

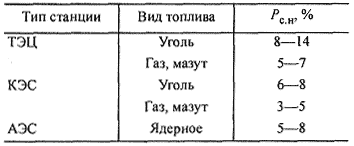

Табл. 2. Максимальная нагрузка собственных нужд электростанций
Полная
располагаемая мощность системы складывается
из мощности, выдаваемой собственными
генераторами и импортируемой из соседних
энергосистем:
.
Последняя составляющая определяется аналогично экспортируемой мощности.
Разность между суммарной потребностью энергосистемы в мощности и суммарной возможной к использованию в балансе мощности её электростанций (с учётом экспорта и импорта) представляет собой дефицит или избыток мощности в системе. Баланс мощности считается удовлетворительным, если отклонение приходной части баланса от расходной не превышает половины мощности наиболее крупного агрегата. В случае наличия дефицита необходима корректировка планов развития генерирующих мощностей.
