14. Проверка выбранного сечения проводов по техническим ограничениям;

Выполняется проверка проводов по нагреву, по механической прочности, по условиям коронирования и по потерям напряжения (проверку по допустимым потерям напряжения совместим с приближённым определением потерь напряжения).

По допустимому нагреву провода проверяются в наиболее тяжёлом послеаварийном режиме. Токи в проводах при этом не должны превышать максимально допустимых.

Проверка по условиям коронирования состоит в выполнении требований минимально допустимого сечения: для 110 кВ и вьппе сечение должно быть не менее 70мм.

Проверка по механической прочности состоит в проверке условия, что сечение провода должно удовлетворять условию 70мм2 < F < 240мм2.

а) Проверка сечений проводов радиальной сети:

По нагреву:

Наиболее тяжёлый послеаварийный режим в радиальной сети получается при обрыве одной цепи, т.е. на всех участках nn/ав = 1.

Следовательно выбираем провод АС95/16 с Iдоп max = 330 кА

По механической прочности:

Сечения проводов на всех участках удовлетворяют условию

мм2 <F<240mm2.

По условиям коронирования:

Сечения проводов на всех участках удовлетворяют условию F > 70мм2.

Выбранные сечения удовлетворяют всем техническим требованиям, что свидетельствует о правильном выборе проводов.

б) для кольцевой схемы:

ЛЭП-01

Обрываем участок ЛЭП-14 (Рис.5)

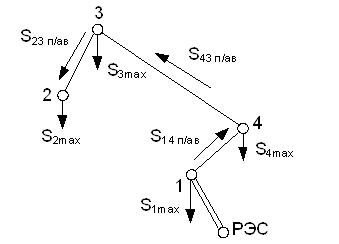

Рисунок 5. Обрыв ЛЭП-14

Обрываем участок ЛЭП-34 (Рис.6)

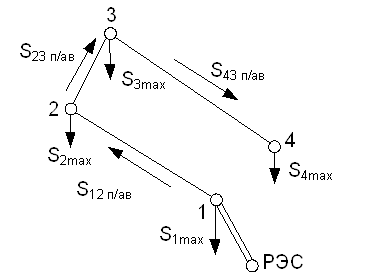

Рисунок 6. Обрыв ЛЭП-12

Следовательно выбираем провод АС120/19 с Iдоп max = 390 кА

15. Выбор номинального напряжения сети;

При выборе номинального напряжения пользуются зависимостями, которые показывают границы экономической целесообразности применения того или иного номинального напряжения.



Рис. 6.1. Области применения электрических сетей разных номинальных напряжений

 Можно также воспользоваться эмпирическими формулами:

 Формула Стилла:

, кВ.

(6.24)

 Формула Залесского:

, кВ.

(6.25)

 Формула Илларионова:

, кВ.

(6.26)

Необходимо также учитывать, имеются ли в электрической системе  сети такого номинального напряжения, т.к. ввод новой ступени номинального напряжения связан с большими капиталовложениями, что, естественно, приведет к значительному увеличению приведенных затрат.



16. Расчет номера отвода трансформатора при регулировании напряжения;

У

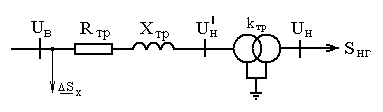

Рисунок 6.3-Схема замещения подстанции

стройства РПН, встроенные в силовые трансформаторы, имеют ограниченный диапазон регулирования напряжения, и следует проверить, на всех ли подстанциях он достаточен для обеспечения встречного регулирования во всех режимах работы сети. Встречное регулирование подразумевает, что в часы наибольших нагрузок на шинах низшего напряжения подстанции должно поддерживаться напряжение на 5...10% выше номинального. При снижении нагрузки его постепенно снижают, доводя до величины на 0...5% выше номинального значения. При таком законе регулирования в центре нагрузок напряжение на шинах большинства электроприемников удается удерживать в рамках, предписываемых ГОСТ 13109-97, во всех режимах [5.с.205…210].

Порядок проверки любой подстанции для всех режимов один и тот же. Прежде всего, составляется схема замещения подстанции (рис.6.3). Если подстанция двухтрансформаторная, то R_тр и X_тр – сопротивления схемы замещения двух трансформаторов, включенных параллельно.

Затем определяется низшее напряжение, приведенное к высшему, и желаемое значение коэффициента трансформации идеального трансформатора:

Здесь - желаемое значение напряжения на шинах низшего напряжения подстанции; выбирается в зависимости от режима и в соответствии с принципом встречного регулирования.

Далее по каталожным данным трансформатора определяется номер регулировочного ответвления устройства РПН, на котором бы обеспечивался этот коэффициент трансформации:

Здесь: и - номинальные значения высшего и низшего напряжений трансформатора;

- относительное изменение напряжения, приходящееся на одну ступень.

Полученное значение округляется до меньшего ближайшего целого числа и сравнивается с имеющимися у выбранного трансформатора ответвлениями. Если у выбранного трансформатора существуют ответвления, нужные для каждого режима работы, то его диапазон регулирования достаточен.

И в завершение проверки на каждой подстанции определяются действительные напряжения на шинах низшего напряжения во всех режимах, по формуле:
