Выбор сечения проводников методом экономической плотности тока;
Установлены экономические плотности тока, по которым должны выбираться сечения проводов воздушных линий и жил кабелей. Экономическая плотность тока определяется из табл, 8-1. Сечение проводника по условию экономической плотности тока определяется по формуле
где I - расчетный ток линии, а; jэ - экономическая плотность тока, а/мм кв., принимаемая по табл. 8-1. Расчетный ток линии принимается из условий нормальной работы и при определении его не учитывается увеличение тока в линии при авариях или ремонтах в каких-либо элементах сети. Полученное по (8-1) сечение проводника округляется до ближайшего стандартного сечения. При пользовании табл. 8-1 необходимо руководствоваться следующим:
1.При максимуме токовой нагрузки в ночное время экономическая плотность тока повышается на 40%. 2.Для изолированных проводов сечением 16 мм кв. и менее экономические плотности тока увеличиваются на 40%. 3.Для линий с одинаковым сечением проводников по всей длине и различными нагрузками ня отдельных участках их (рис. 8-1)

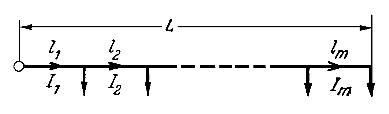

Рис. 8-1. Схема линии с различными токовыми нагрузками участков
Экономическая плотность тока для начального участка увеличивается по сравнению с величинами, указанными в табл. 8-1, в Ку раз; при этом коэффициент увеличения определяется по формуле
где I1, I2,...,Im - токовые нагрузки отдельных участков линии; l1, l2,...,lm - длины тех же участков линии; L - полная длина линии. 4.При выборе сечений проводников для питания ряда однотипных взаимно резервируемых электроприемников (например, насосов водоснабжения, преобразовательных агрегатов и т. п.) общим числом n, если известно, что все они одновременно не включаются и n1 из них поочередно находятся в работе, экономическая плотность должна быть увеличена против норм табл. 8-1 умножением на коэффициент
-
Выбор сечения проводников методом экономических интервалов;
Метод экономических интервалов применяется для выбора сечений сетей 35-750 кВ. Для принятых на данном номинальном напряжении стандартных сечений проводов рассчитывают приведенные затраты З1км в зависимости от наибольшего тока линии .Расчет с помощью этого метода основывается на затратах на один километр линии без учета ущерба:
При выборе сечения по экономическим интервалам нагрузки экономическим для данного сечения проводников называется такой интервал нагрузок, в пределах которого приведенные затраты по передаче единицы тока (или мощности) на единицу длины проводника минимальны по сравнению с другими сечениями:
Рисунок 2 – График экономических интервалов (Анимация: объем – 13,7 кБ, число кадров – 5, задержка – 0,7 с, число циклов повторений – 4)
Значения тока на границе экономического интервала определяется равенством затрат двух сечений:
МЭИ учитывает реальную экономическую обстановку (первое подкоренное выражение) реальный график электропотребления и изменяющийся тариф на энергоносители. Если второе подкоренное выражение оказывается отрицательным, то это означает, что кривые не пересекаются и какое-то сечение при любых токах будет экономически не целесообразным.
На основе этого метода построены номограммы. В справочниках Шапира и Файбисовича приведены таблицы экономических интервалов токов и мощностей передаваемых по линиям с разным номинальным напряжением.
В методе учитывается изменение наибольшего тока по годам эксплуатации.
Достоинства метода:
1. Учитывается фактическая нелинейная зависимость капвложения от сечения.
2.
Учитывается непрерывность изменения .
3. Учитывается ступенчатость стандартных сечении.
4. Метод позволяет учитывать динамику роста нагрузок.
5. Сеть выбранную по МЭИ не нужно проверять по потерям напряжения.
Недостаток: при изменении стоимости ЛЭП необходимо либо перестраивать номограммы либо непосредственно строить зависимость ЗF(Iнб).
Экономические интервалы токов находятся для сечений, которые равны минимально допустимым по условиям короны или больше них. Поэтому проверять по условиям короны надо только воздушные линии 110 кВ и выше, прокладываемые по трассам с отметками выше 1500 м над уровнем моря. Проверять по допустимым потерям и отклонениям напряжения сечения воздушных линий 35 кВ и выше не надо, так как повышение уровня напряжения путем увеличения сечения проводов таких линий экономически нецелесообразно. Сечения проводов воздушных линий необходимо проверить по допустимому нагреву в послеаварийном режиме.). С этой целью производится сравнение тока послеаварийного режима Iав на каждом участке сети с допускаемым Iдоп для соответствующего марки провода. Аварийный ток определяется с учетом количества цепей.
В разомкнутых сетях аварийная ситуация связана с отключением одной цепи. При этом потокораспределение не изменяется, но вся нагрузка ложится на одну цепь, что ведет к увеличению тока в два раза (Iав = 2Iр).
В замкнутой сети наиболее тяжелыми авариями являются случаи отключения одного из головных участков. Это приводит к тому, что сеть становится разомкнутой. Поскольку заранее неизвестно, отключение какого из головных участков приведет к более серьезным последствиям, в работе рассматриваются оба случая.
Провод не перегревается при выполнении соотношений: Iав < Iдоп
Если для какого-то участка сети оказалось, что Iав > Iдоп, то необходимо увеличить сечение провода на этом участке. При этом, однако, необходимо проконтролировать, чтобы оно не превысило максимальное рекомендуемое сечение для используемого номинального напряжения.
Расчеты на корону не выполняются, поскольку минимальные стандартные сечения проводов в сети 110, 220 и 330 кВ сразу выбираются в соответствии с требованиями ПУЭ.
По ПУЭ механическая прочность обеспечивается, если выполняется заданное соотношение алюминиевой и стальной части провода А:С.
