13. Классификация систематических погрешностей измерений по причине возникновения.
Систематической погрешностью измерения называется составляющая погрешности измерения, которая остается постоянной или закономерно изменяется при повторных измерениях одной и той же величины.

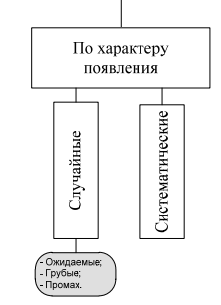

14. Классификация систематических погрешностей измерений по характеру проявления.
Систематической погрешностью измерения называется составляющая погрешности измерения, которая остается постоянной или закономерно изменяется при повторных измерениях одной и той же величины.
15. Классификация методов измерений, определение методов, входящих в классификацию.
16. Определения терминов: мера, измерительный прибор, измерительный преобразователь, измерительная установка, измерительная система.
Мера – средство измерения, предназначенное для воспроизведения физической величины заданного размера.
Измерительный прибор — средство измерений, предназначенное для получения значений измеряемой физической величины в установленном диапазоне.
Измерительный преобразователь (ИП) — СИ, предназначенное для преобразования измеряемой величины в другую величину или сигнал измерительной информации, удобный для обработки, хранения, дальнейших преобразований, индикации или передачи.
Измерительные установки - это комплекс средств измерений, включающий в себя меры, измерительные приборы и преобразователи, вспомогательные устройства, объединенные общей схемой, с помощью которой можно измерить одну или несколько физических величин.
17. Классификация измерительных приборов.
18. Классификация измерительных преобразователей.
Вопрос 19. Структура измерительных приборов прямого действия
В измерительном приборе прямого действия результат измерений снимается непосредственно с его устройства индикации. Примерами таких приборов являются амперметр, манометр, ртутно-стеклянный термометр. Измерительные приборы прямого действия предназначены для измерений методом непосредственной оценки.
Для приборов прямого действия основная и дополнительная погрешность одинаково нормируется классом точности. Чем меньше погрешность прибора, тем выше его класс точности, тем он дороже.
В измерительных приборах прямого преобразования (действия) отсутствует общая обратная связь с выхода на вход. В цепи прохождения сигнала имеется каскад преобразователей (Пi), каждый из которых в общем случае может быть охвачен собственной (внутренней) обратной связью (на рисунке пунктиры -ki). Основные характеристики подобной структуры – возможность высокого быстродействия и относительно низкая точность за счет накопления погрешностей отдельных преобразователей в процессе преобразования.
Рисунок выше↑ – Структурная схема измерительного прибора прямого действия
Где П1, П2,…,Пm -звенья; х, х1, х2,..., хn - информативные параметры сигналов, k1 , k2 ,…,km - коэффициенты преобразования измерительных преобразователей.
Как видно из рисунка, входной сигнал х последовательно претерпевает несколько преобразований и в итоге на выходе получается сигнал хm.
Таким образом, в средствах измерений, имеющих структурную схему прямого преобразования, происходит суммирование погрешностей, вносимых отдельными звеньями, и это затрудняет изготовление средств измерений прямого преобразования с высокой точностью.
