Измерение активной мощности электродинамическим ваттметром.

Зависимость вращающего момента электродинамического АЭиП от электрических величин позволяет использовать его для измерения активной мощности нагрузки, поскольку формула активной мощности поглощаемой нагрузки имеет вид. , где U и I – действующее значение напряжения и силы тока нагрузки, а её коэффициент мощности, и представляет собой cos угла фазового сдвига между током и напряжением на нагрузке. Коэффициент мощности максимально равен 1. для чисто активной нагрузки, где и равен 0 для чисто реактивной нагрузки (конденсатор, катушка индуктивности)

Теоретически реактивный элемент не потребляет энергии, хотя некоторые нагревания некоторых элементов при протекании через него тока все равно происходят. (Часть тока переходит в тепловую энергию) Это можно объяснить тем, что реактивный элемент как бы содержит в себе некоторое малое активное сопротивление, на котором и происходит преобразование электрической энергии в тепловую – это сопротивление потерь реактивного элемента, т.е. реальная схема конденсатора должна содержать:

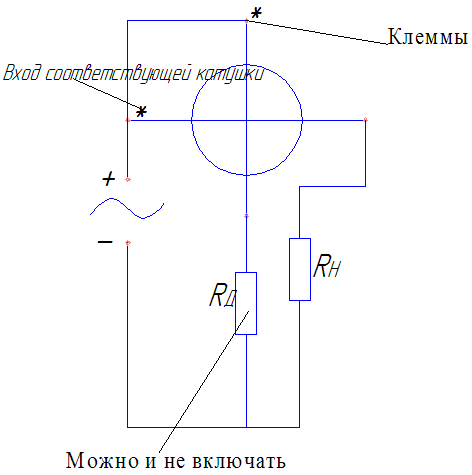

Для катушки индуктивности представляет собой активное сопротивление её провода . Формула активной мощности P может быть реализована электродинамическим прибором при соответствующем подключении его катушек к нагрузке. Следовательно, соответствующее обозначение прибора электродинамической системы.

Могут работать как с постоянным, так и с переменным токами.

+ электродинамические АЭиП получили широкое применение, поскольку могут работать как в цепях переменного так и в цепях постоянного тока, кроме того соответствующим подключением катушек эти приборы можно использовать как амперметр, вольтметр и ваттметр. По сравнению с электромагнитными обладают более высокой чувствительностью и вносят меньшую погрешность в измерения соответствующей измеряемой величины. Именно эти приборы наряду с магнитоэлектрическими могут использоваться как прецизионные (0,05-0,1-0,2).
