5.3.6. Ручной расчет армирования монолитной второстепенной балки

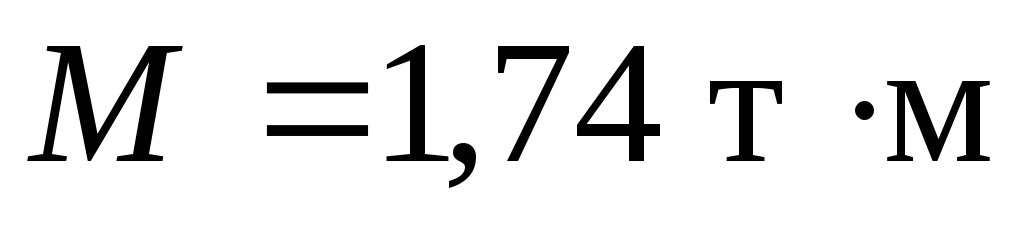

В первом пролёте (в нижней зоне): ;

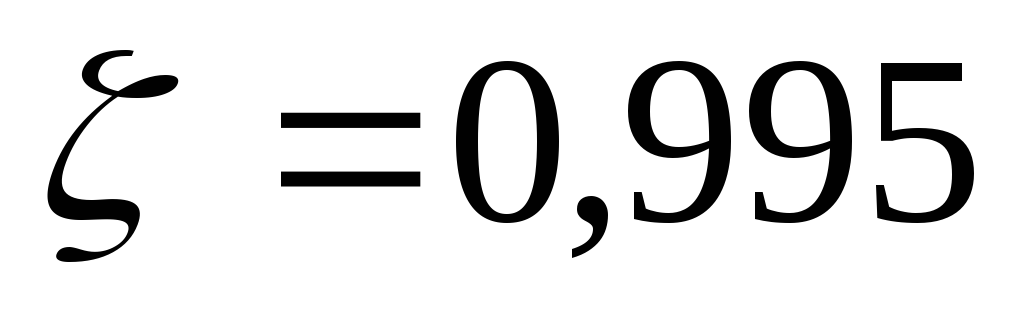

По таблице 5.4 методических указаний находим значение .

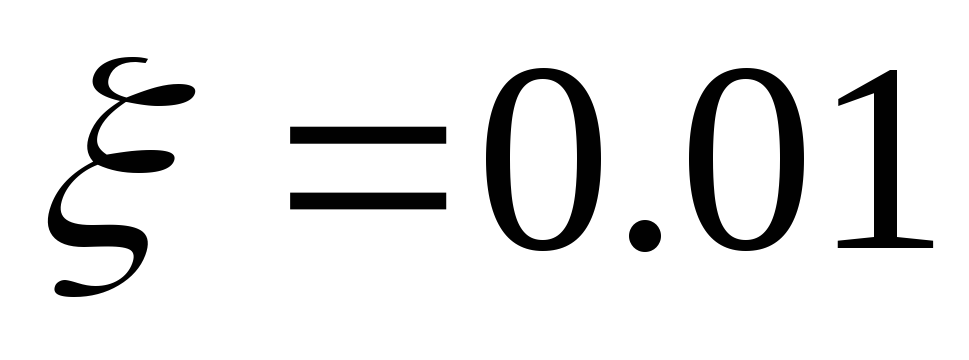

, нейтральная ось проходит в сжатой полке .

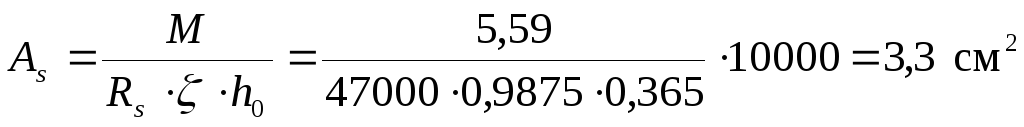

Принимаем 312А500С с

В среднем пролёте (в нижней зоне):

По таблице 5.4 методических указаний находим значение .

, нейтральная ось проходит в сжатой полке .

Принимаем 212А500С с

В среднем пролёте (в верхней зоне):

По таблице 5.4 методических указаний находим значение .

Принимаем 212А500С с

На первой промежуточной опоре (в верхней зоне):

По таблице 5.4 методических указаний находим значение .

Принимаем 512А500С с - две гнутые сетки 212А500С и 312А500С.

Расхождение между компьютерным и ручным расчетом незначительные. Результаты расчета достоверны.

5.4. Конструирование монолитного ребристого перекрытия (для сведения)

Многопролетные балочные плиты в соответствии с характером эпюры моментов армируют рулонными сет­ками с продольным расположением рабочей арматуры; рулон раскатывают по опалубке поперек второстепен­ных балок (рис. 5.4). Сетки перегибают на рассто­янии 0,25 от оси опоры (в местах нулевых моментов) и укладывают на верхнюю арматуру каркасов второсте­пенных балок. В первом пролете на основную сетку пли­ты укладывают дополнительную, которую заводят за опоры на 0,25 (рис. 5.4).

Второстепенные балки армируют в пролете плос­кими каркасами, которые перед установ­кой в опалубку объединяют в пространственный каркас приваркой горизонтальных поперечных стержней. Эти каркасы доходят до граней главных балок, где связываются понизу стыковыми стержнями (рис.5.5). На опоpax второстепенные балки армируют двумя гнутыми сетками с продольными рабочими стержнями.

Места обрыва надопорных сеток устанавливают в сотответствии с эпюрой отрицательных моментов. При отношении временной нагрузки к постоянной одну сетку обрывают на расстоянии от грани опоры, вторую — на расстоянии от грани опоры. Отрицательные моменты в пролете, за местом обрыва сеток, воспринимаются верхней арматурой каркасов балки.

Поперечная арматура устанавливается:

- на приопорных участках при равномерно распределенной нагрузке в 1/4 пролета с шагом:

- при высоте сечения элемента h, равной или менее 450 мм - не более h/2 и не более 150 мм;

- то же, свыше 450 мм - не более h/3 и не более 500 мм;

- на остальной части пролета при высоте сечения элемента h свыше 300 мм устанавливается поперечная арматура с шагом не более 3/4 h и не более 500 мм.

Шаг поперечных стержней не должен быть больше:

Рис.5.4. Армирование балочных плит	Рис. 5.5. Армирование второстепенной балки 1 — пролетная арматура; 2 — надопорная арматура—сетка; 3 — сты­ковые стержни

Конструирование монолитного перекрытия включает в себя схему армирования !
