4.5 Стена в грунте
Этот способ предназначен для устройства фундаментов и заглубленных в грунт сооружений (рис. 13.13).

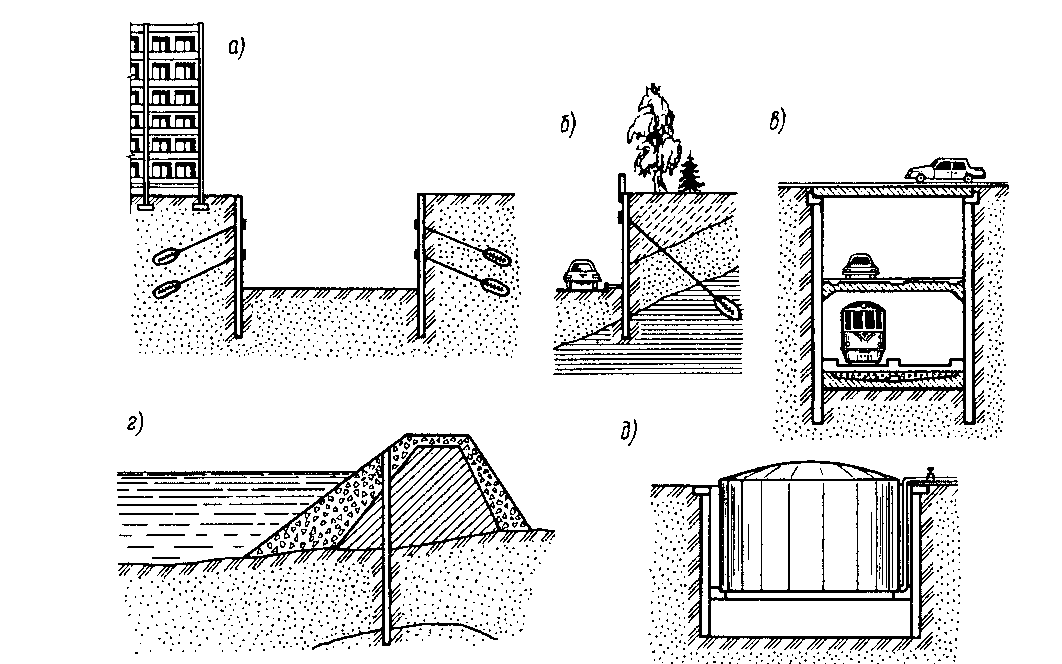

Рис.13.13. Конструкции, сооружаемые способом «стена в грунте»: а – котлованы в городских условиях; б – подпорные стенки; в – тоннели; г – противофильтрационные диафрагмы; д – подземные резервуары
Способ заключается в том, что сначала по контуру будущего сооружения в грунте отрывается узкая глубокая траншея (b=60…100 см, H≤40…50 м) с помощью жесткого грейфера или механизированного траншеекопателя на проектную глубину с врезкой в водоупор, которая затем заполняется бетонной смесью или сборными железобетонными элементами.
Возведенная таким образом стена может служить конструктивным элементом фундамента, ограждением котлована или стеной заглубленного помещения.
Помимо заглубленных сооружений способом «стена в грунте» можно устраивать противофильтрационные завесы. Устройство «стены в грунте» наиболее целесообразно в водонасыщенных грунтах при высоком уровне подземных вод. Способ особенно эффективен при заглублении стен в водоупорные грунты, что позволяет полностью отказаться от водоотлива или глубинного водопонижения.
Существенным достоинством способа является возможность устройства глубоких котлованов и заглубленных помещений вблизи существующих зданий и сооружений без нарушения их устойчивости, что особенно важно при строительстве в стесненных условиях, а также при реконструкции сооружений.
Технология устройства «стены в грунте».
Сооружение «стена в грунте» начинается с устройства сборной или монолитной форшахты, которая служит направляющей для землеройных машин, опорой для подвешивания армокаркасов, бетолитных труб, сборных железобетонных панелей и т.п. и обеспечивает устойчивость стенок в верхней части.
Отрывка котлована отдельными захватками. Откопав первую захватку, на всю глубину стены по ее торцам устраивают ограничители, арматурный каркас и укладывают бетонную смесь.
Затем переходят к захватке «через одну», а после ее устройства – к промежуточной и т.д., в результате получается сплошная стена (рис. 13.14).
Рис.13.14. Последовательность возведения «стены в грунте»:
а – первая очередь работ; б – вторая очередь работ; 1 – форшахта; 2 – базовых механизм; 3 – бетонолитная труба; 4 – глинистый раствор; 5 – грейфер; 6 – траншея под одну захватку; 7 – арматурный каркас; 8 – бетонная смесь; 9 – забетонированная секция; 10 – готовая «стена в грунте»
Такой метод называется методом последовательных захваток или секционным методом.
Для удержания стен захватки против обрушения по мере углубления в нее подливают тиксотропный глинистый раствор.
Для приготовления глинистых растворов используют бентонитовые глины (глина, содержащая большой процент монтмориллонита). Глинистые частицы раствора не только смачиваются водой, но вода проникает внутрь кристалла и глина разбухает, значительно увеличиваясь в объеме. Монтмориллонитовая глина обладает свойством тиксотропии, т.е. при динамическом воздействии – это раствор, а при отсутствии воздействия через 4…6 часов золь превращается в гель, что позволяет удерживать стенки траншеи.
Уровень раствора должен быть выше уровня подземных вод, чтобы исключить фильтрацию воды из грунта в траншею, также давление от раствора должно быть больше давления окружающей среды (ξ∙γz).
После отрывки захватки и заполнения ее бетонной смесью вытесненный глиняный раствор, содержащий частицы разрабатываемой породы, идет на очистку (регенерацию) и снова поступает в траншею (с некоторой потерей ~10%).
После возведения «стены в грунте» по всему периметру сооружения (т.е. конструкция замыкает в плане будущее сооружение) поэтапно удаляют грунт из внутреннего пространства. При необходимости на каждом этапе по периметру устраивают грунтовые анкера или распорки. Если крепления не изготавливаются, то устойчивость стены при удалении грунта обеспечивается ее заделкой в основание. После полного удаления грунта из внутреннего пространства до проектной отметки возводят внутренние конструкции.
