4.1.1. Расчет подкрановой части колонны
Размеры сечения подкрановой части колонны (для принятого при компоновке типа опалубки 4) b = 400 мм, h = 700 мм.
Назначаю
для продольной арматуры
,
тогда
.
Комбинации расчетных усилий для сечений 1П-1П и ГУ-ГУ приняты из табл. 2.6 и приведены в табл. 3.2 (усилия уменьшены вдвое).
Таблица 3.2 Комбинации усилий для подкрановой части колонны
Вид усилия |
Величины усилий в комбинациях | ||
|
|
Nтаx | |
М, кНм |
101,58 |
-102,5 |
-92,17 |
N, кН |
478,82 |
507,3 |
670,6 |
Q, кН |
|
17,46 |
20,41 |
Усилия от всех нагрузок без учета крановых и ветровых: М' = 39,35/2 =19,68 кН·м; N'= 957,64/2 = 478,82 кН; усилия от продолжительных нагрузок: Мl = 18,77/2 = 9,39 кН·м; Nl = 631,04/2 = 315,52 кН.
При наличии знакопеременных моментов армирование подкрановой части колонны также принимаем симметричным. Подбор арматуры выполним для комбинации Nтаx.
Расчет
в плоскости изгиба. Расчетная
длина подкрановой части в плоскости
изгиба
при учете крановых нагрузок и

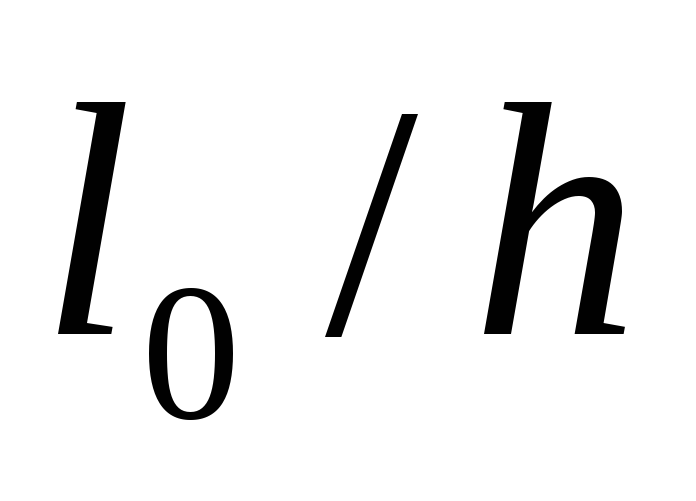

без их учета. При минимальной гибкости
13,14 / 0,7 = 18,77 > 4 необходимо учитывать
влияние прогиба на несущую
способность колонны.
Устанавливаем

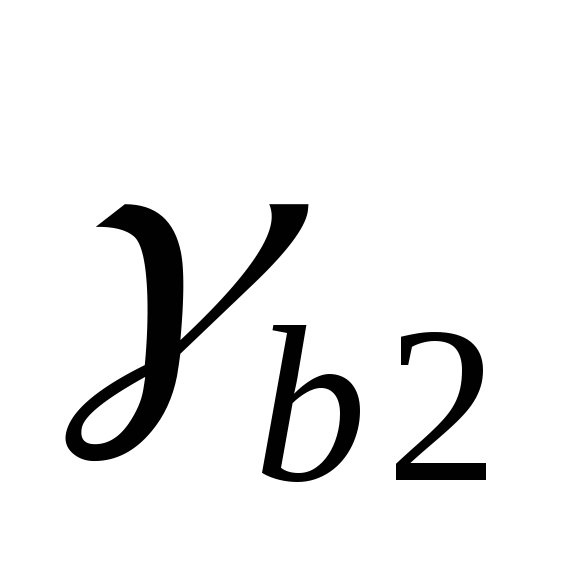

коэффициент условий работы бетона
:
Так
как |М|
= 128,75 кНм < 0,82-|М
|
= 0,82·310,39 = 254,5 кН·м, то коэффициент
=
1,1 и
= 18,7
МПа. Случайные
эксцентриситеты:
еа1 =l0 / 700 = 14,55 / 700 = 0,02 м;
еа2= h / 30 = 0,7 / 30 = 0,02 м;
еа3 = 0,01 м.
Проектный эксцентриситет е0 = |М| / N = 102,5 / 670,6 = 0,15 м > еа = 0,02 м - случайный эксцентриситет не учитываем, так как колонна является; элементом статически неопределимой системы.
Находим условную критическую силу Nсr и коэффициент η:
1.δе = е0 / h = 150 / 700 = 0,214;
δе,min = 0,5 - 0,01·14,55 / 0,7 - 0,01·18,7 = 0,105;
δе = 0,214 > δе,min = 0,105 - в расчет вводим δе = 0,214.
2. Моменты М и Мl разных знаков, а е0 =150 мм > 0,1·h =
=
0,1·700
= 70
мм, тогда коэффициент
=
1.

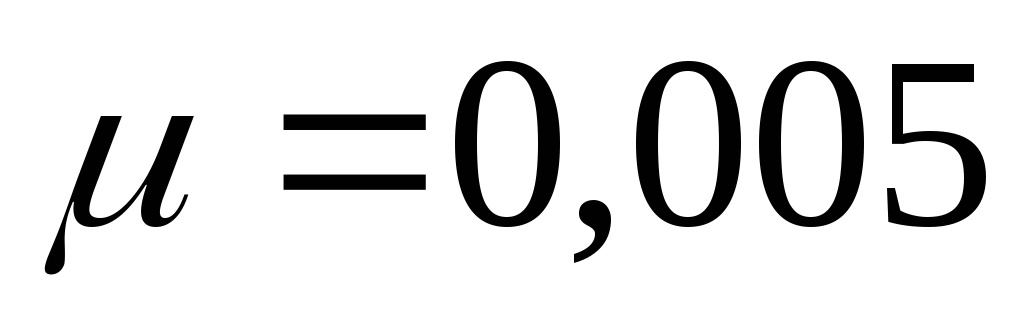

В первом приближении принимаем μ = 0,005 .
Условная критическая сила
Сечение достаточно.
5. Коэффициент увеличения начального эксцентриситета
η = 1/(1-670,6/5327,7) =1,144.
6. Расчетный эксцентриситет продольной силы
е = 1,144·150 + 0,5·700 - 40 = 482 мм.

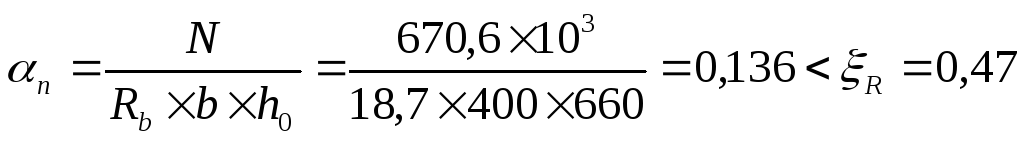

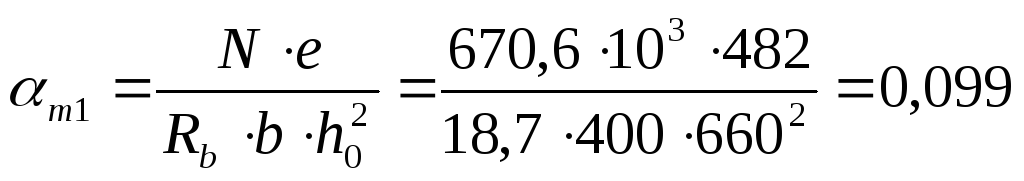

7. Вспомогательные коэффициенты:
;
Требуемая площадь сечения продольной арматуры
т.е. арматуру принимаем по конструктивному минимуму:
.
Тогда
получаю
,
что незначительно отличается от
предварительно принятого
,
следовательно, расчет можно не уточнять,
а окончательно принять
.
Принимаем
по 3Ø16 А-III
()
у коротких граней подкрановой части
колонны. У широких граней предусматриваем
по 1Ø12 А-Ш с тем, чтобы расстояния между
продольными стержнями не превышали 400
мм.
Расчет
из плоскости изгиба. Расчетная
длина подкрановой части из плоскости
изгиба
.
Так как гибкость из плоскости
=
8,76 / 0,4 = 17,52 меньше минимальной гибкости
в плоскости изгиба
= 20,8, расчет из плоскости изгиба можно
не выполнять.
