Лабораторная работа 1 Исследование системы автоматизированного моделирования Multisim. Моделирование резистивного делителя
Цель работы
Ознакомиться с интерфейсом системы схемотехнического моделироавания Multisim. Изучить внешний вид, глобальные настройки, различные панели компонентов и инструментов, пункты меню. Приобрести навыки выбора и постановки элементов, а так же заданию значений их параметров. Научиться создавать при помощи графического редактора электрические схемы.
Задание на работу
Ознакомиться с интерфейсом и назначением основных кнопок Multisim. Осуществить моделирование резистивных делителей напряжения и тока.
На рисунке 1.1 представлена схема простейшего делителя напряжения на двух резисторах R1 и R2. К цепи приложено напряжение источника постоянного тока Uист. Через резисторы протекает ток Iист (последовательное включение), на резисторе R1 падает напряжение U1, на резисторе R2 – напряжение U2: (последовательное включение), на резисторе R1 падает напряжение U1, на резисторе R2 – напряжение U2:
(1.1)
Рис. 1.1
Схема резистивного делителя напряжения.
На рисунке 1.2 представлена простейшая схема из двух параллельно включенных сопротивлений R1 и R2. К ним приложено напряжение источника постоянного тока Iист. Через резистор R1 протекает ток I1, через резистор R2 ток I2. Через оба резистора протекает суммарный ток: Iист = I1 + I2. В свою очередь:
(1.2)
Рис. 1.2

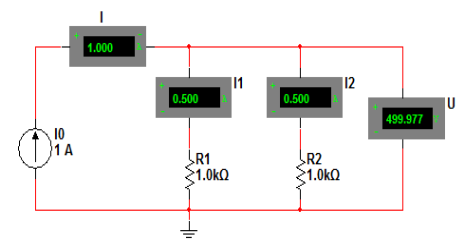

Схема резистивного делителя тока.
Порядок выполнение работы
Для выполнения работы необходимо:
Загрузить программу Multisim 12.
В открывшемся интерфейсе пользователя изучить состав и назначение ее основных элементов: строки меню, стандартной панели, панелей компонентов и инструментов, окон схемы и разработки и т. д.
Используя панель компонентов или вкладку компоненты, разместить в окне схемы по одному типу пассивного компонента (конденсатор, резистор, индуктивность и т.д.) задав соответствующие значения их параметров (для виртуальных компонентов) или тип (для реальных компонентов).
Проделать аналогичную процедуру для активных компонентов: транзисторы, операционные усилители, логические микросхемы и т. п.
Следующим этапом необходимо освоить сдвиг, выделение и поворот элементов в окне схемы.
Используя панель инструментов, разместить в окне схемы по одному типу измерительного прибора: мультиметр, функциональный генератор, осциллограф и т.п.
Научиться соединять элементы схемы между собой и с измерительными приборами.
Составить в программе Multisim простейшую электрическую схему резистивного делителя напряжения (рис. 1.1):
По формулам (1.1) рассчитать падение напряжения на резисторах R1 и R2 для данных, приведенных в таблице 1. Результаты расчетов занести в таблицу 2. Варианты задания приведены в таблице 1.
С помощью мультиметра осуществить анализ данной схемы: измерить токи Iист и напряжения на каждом из резисторов U1 и U2. Результаты моделирования занести в таблицу 2. Варианты задания приведены в таблице 1.
Составить в программе Multisim простейшую электрическую схему резистивного делителя тока (рис. 1.2):
По формулам (1.2) рассчитать протекающий через резисторы R1 и R2 ток для данных, приведенных в таблице 1. Результаты расчетов занести в таблицу 3.
С помощью мультиметра осуществить анализ данной схемы: измерить общий ток Iист и на каждом из резисторов I1 , I2. Результаты моделирования занести в таблицу 3.
Показать, что в указанных схемах соблюдаются законы Кирхгофа:
- сумма напряжений на компонентах вдоль любого замкнутого контура в эквивалентной схеме равна нулю:
, (1.3)
где: Kp – множество номеров элементов р-го контура.
- сумма токов в любом замкнутом сечении эквивалентной схемы равна нулю:
, (1.4)
где: Jq – множество номеров элементов, входящих в q-е сечение.
Составить отчет.
