14, 15) Назвать и показать виды схем внутреннего электроснабжения, их область применения, преимущества, недостатки и нормативные требования.

Особенность: -большая разветвленность -большое количество цеховых подстанции -разнородность состава нагрузки -разное конструктивное исполнение схемы -разный способ прокладки кабелей -разные величины токов КЗ большое разнообразие коммутационных аппаратов

Схемы внутреннего электроснабжения не должны иметь число ступеней не более 2-3. Существует определенный вид схем: радиальные и магистральные.

Радиальные схемы:

Одноступенчатая радиальная схема

До 1 кВ схема соединения обмоток цеховых трансформаторов треугольник в звезду с глухо-заземленной нейтралью.

Преимущества: -высокая надежность, т.к. при повреждении любого элемента схемы, авария не распространяется на другие элементы схемы и носит локальный характер.

Недостатки: -большое количество отходящих линии -большое количество коммутационных аппаратов (высоковольтных выключателей) -большое количество шкафов РУ (занимают большую площадь)

В начале каждой отходящей линии РУ ГПП ставится высоковольтный выключатель (ячейка РУ) В конце линии трансформатором разъединитель и предохранитель; выключатель нагрузки и предохранитель.

На линиях с трансформатором цеховых ТП в начале выключатель, в конце разъединитель предохранитель: -при длине линии более 200м -при наличии газовой защиты на трансформаторе -при магистральной схеме питания

Тип коммутационных аппаратов разъединитель, выключатель нагрузки зависят от трансформаторов: -при Sном.т>1000кВ·А устанавливается комплект выключателя нагрузки и предохранитель -до 1000кВ·А разъединитель предохранитель -во всех остальных случаях глухое присоединение

Если высокая требовательность нагрузки, устанавливается АВР

Область применения: применяются для предприятии малой и средней мощности для питания сосредоточенных нагрузок, когда территория предприятия не велика, а нагрузка разбросана по территории.

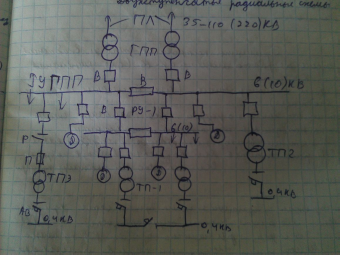

Двухступенчатая радиальная схема: Наличие промежуточных РУ определяется величиной и составом нагрузок. Количество РУ и их местоположение зависят от мощности цехов и наличии в них высоковольтных приемников. Окончательное количество и местоположение РУ определяется технико- экономическим расчетом. Экономически целесообразно сооружение РУ при числе отходящих линии не менее 8. От промежуточных РУ можно запитывать высоковольтные приемники, а также двигатели и ТП соседних цехов.

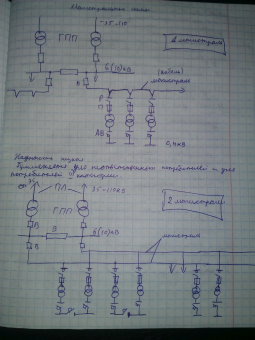

Магистральные схемы Позволяет питать 1-тансформаторные так и 2-трансформаторные подстанции от разных магистралей. Высокая надежность. 2-трансформаторная подстанция: при повреждении любой магистрали, все подключенные трансформаторы отключаются. Из за секции шин АВР запитывает выключенную трансформаторную подстанцию. 1-трансформаторная подстанция: при отключении одной из магистрали, работающая ПС с помощью перемычки запитывает отключенный. Могут применяться для потребителей 2ой 3ей категории, если очень меньший процент(около 10%) то могут применяться и для 1ой категории.

Преимущества: -количество отходящих линии уменьшается -сокращается количество шкафов РУ -сокращается занимаемая площадь -уменьшаются затраты.

Недостатки: -меньшая надежность по сравнению с радиальными схемами

На одну магистраль можно подключать 5000-6000 кВА трансформаторной мощности.

Применение: при прямолинейном соединении, когда нет обратного потока, когда нет загибов и поворотов.

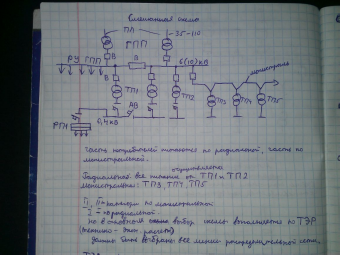

Смешанная схема
