Содержание

Введение

1. Характеристика хозяйства

2. Назначение, устройство и типовые схемы фонтанной арматуры

3. Трубная головка

4. Фонтанная елка

5. Лубрикатор

6. Обозначение, материал и виды сборки фонтанной арматуры

7. Техническая характеристика фонтанной арматуры

8. Типовые конструкций запорных устройств арматуры

8.1 Задвижки клиновые и прямоточные

8.2 Краны

8.3 Штуцеры

9. Фонтанные арматуры применяемые в нефтедобывающих компаниях

9.1 Арматура фонтанная АФК1-65х21/35М

9.2 Арматура фонтанная АФК6-80/65х21/35

9.3 Арматура фонтанная АФКЭ2-65х21/35

9.4 Арматура фонтанная АФК6-65х70

9.5 Арматура фонтанная АФ6-80/65х21/35

Список литературы

Введение

Перед освоением в фонтанную скважину спускают насосно-компрессорные трубы, а на колонную головку устанавливают прочную стальную фонтанную арматуру. Для последующей эксплуатации монтируют манифольд и прокладывают выкидную линию. Фонтанные арматуры изготавливают (ГОСТ 13846-84) по 8 схемам для различных условий эксплуатаций. Их классифицируют по конструктивным и прочностным признакам:

1. рабочему давлению (7; 14; 21; 35; 70 и 105 МПа);

2. схеме исполнения (восемь схем);

3. числу спускаемых в скважину труб (один и два концентричных ряда труб);

4. конструкции запорных устройств (задвижки и краны);

5. размерам проходного сечения по стволу 50-150 мм и боковым отводам (50-100 мм).

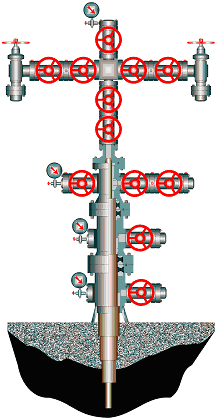

Рис. 1. Фонтанная арматура

Фонтанная арматура представляет собой соединение на фланцах различных тройников, крестовиков и запорных устройств (задвижки или краны). Между фланцами для уплотнения укладывается металлическое кольцо овального сечения, сделанное из специальной малоуглеродистой стали. Кольцо вставляется в канавки на фланцах, и фланцы стягивают болтами.

Фонтанная арматура состоит из трубной головки и елки. Трубная головка служит для подвески подъемных труб и для герметизации пространства между ними и эксплуатационной колонной.

Наиболее ответственной частью арматуры является трубная головка, воспринимающая межтрубное давление.

Это давление может быть весьма высоким (близким к забойному) при наличии на забое скважины и в межтрублом пространстве свободного газа.

Ввиду того, что фонтанные арматуры относятся к одному из самых ответственных видов промыслового оборудования по условиям эксплуатации, их испытывают на давление, вдвое большее паспортного рабочего давления.

Отбирая смесь жидкости и газа идет из скважины по НКТ и на устье отводиться арматурой в промысловые коммуникаций. В некоторых случаях при небольших отборах применяют схемы периодического фонтанирования, например плунжерный лифт. В этом случае колонна НКТ оснащается концевыми устройствами, а на поверхности устанавливаются автоматы для обеспечения периодического движения плунжера в трубах.

При обычном фонтанировании кроме колонны НКТ основным узлом является арматура устья. Устье законченной бурением скважины оборудовано обычно колонной головкой, соединяющей на поверхности окончания обсадных колонн и герметизирующей межтрубные пространства. На колонной головке крепиться арматура для фонтанирования скважин. Основные параметры и типовые схемы арматуры указаны в ГОСТ 13846 – 74.
