7. Справочно - поисковая таблица.
номер
Искомые справочные данные источника страницы
Расчет электрических нагрузок
1 35 - 43
Коэффициенты использования (Ки), спроса (Кс), Cos силовых ЭП 2 558 - 577
3 36 - 48
10 11 - 37
31 37
39 37 - 46
42 82
44 52 - 53
1 44
Кс осветительной нагрузки 10 72
39 36
42 100
1 44
Годовое число часов использования максимума нагрузки Тм, Тмр 3 49
10 66 - 71
39 46
42 118
1 46 - 47
Коэффициент максимума Км = f (Ки, Nэ) 2 125
3 51
39 48
42 84, 90
1 61 - 64
Расчет однофазных нагрузок 39 74 - 77
43 36
1 66 - 68
Примеры расчетов электрических нагрузок 2 524 - 527
39 58
44 60
42 90 - 97
43 190 - 193
3 34
Число часов работы в году, число часов включения Тв 10 65 - 71
Удельная плотность осветительной нагрузки 15 148 - 167
Расчет мощности компенсирующих устройств и их места расположения
Расчет КУ при малом числе трансформаторов 14 36
Расчет КУ при большом числе трансформаторов 14 30 - 33
Стоимость потерь активной мощности и энергии 14 12
Расчет затрат на генерацию реакт. мощн. в конд. батареях, синхр. двигателях 14 16 - 21
и синхр. компенсаторах
14 65 - 70
КоэффициентыD1 и D2 синхронных двигателей и турбогенераторов 33 264
36 234, 292
42 309
Расчет оптимального размещения конденсаторных батарей в радиальных и 14 50 - 56
магистральных сетях 43 222
Стоимость батарей конденсаторов 6-10 и 0,4 кВ 33 254 - 255
42 306
20 287
Стоимость КТП 6 -10 / 0,4 кВ 33 254
43 349
1 315
Технические данные конденсаторных установок 33 255
36 77
42 306
39 400
43 220
Конструктивное исполнение силовой электрической сети низкого напряжения
Строительная часть здания и размещение электрооборудования 42 120 - 121
1 133
Технические данные магистральных и распределительных шинопроводов 40 150
43 177
27 43
43 179
36 521
5 458
Технические данные автоматов 8 226
42 147
45
8 261
Силовые пункты с предохранителями 27 27
42 137
43 187
10 383
Силовые пункты с автоматами 8 263
40 283
Силовые ящики с предохранителями серии ЯБ, осветительные щитки ОП, ОЩ, 27 28 - 31
ОЩВ
36 534
Предохранители 8 225
42 139
Расчет и выбор сечений линий силовой эл. сети
8 112 - 117
Длительно допустимые токовые нагрузки на провода, кабели, шины 10 98
25 162
36 482
40 120
42 510
8 92
Технические данные изолированных проводов и кабелей 36 489
42 514
38 90
Выбор вида проводок в зависимости от условий прокладки и среды 8 122 - 131
40 136
15 331
Выбор труб 43 190
42 516
Экономическая плотность тока 8 121
42 509
Троллейные и осветительные шинопроводы 27 79 - 103
36 524
40 151
Расчет токов короткого замыкания, проверка оборудования
8 163
Сопротивления Хо, Rо проводов, кабелей, шинопроводов 25 171
36 152
42 513
27 43, 64
40 150
41 120
Технические данные силовых трансформаторов 42 508
33 258
36 150
39 137
46 7 - 10
Динамическая устойчивость автоматов 10 393, 395
Динамическая устойчивость шинопроводов 27 43, 64
40 150
Расчет термически устойчивого сечения 9 134
42 380, 387
Сопротивления трансформаторов тока, автоматов и рубильников 36 152
39 137 - 140
Селективность, время-токовые характеристики предохранителей и автоматов 36 533
Примеры расчетов ТКЗ в сетях до 1000 В 42 376
43 168
Расчет токов 1-фазного КЗ и проверка надежности его отключения
Приемы и методы обеспечения безопасности персонала в эл. сетях с глухозазем- 19 98 - 105
ленной и изолированной нейтралью 20 216 - 230
28
1 132
Несимметричные сопротивления силовых трансформаторов 34 237
39 137
45 27
27 43
Сопротивление петли фаза-ноль шинопроводов 36 151
39 138
45 30
34 237
Сопротивление петли фаза-ноль проводов, кабелей, шин 36 153
45 29
Проверка надежности отключения однофазного КЗ 34 233
Электрическое освещение
15 86 - 115
Нормы освещенности 40 329
7 277 - 279
Отношение =L/H 15 123
43 260
7 320
Метод коэффициента использования светового потока 15 124
43 261
7 323
Световой поток ламп 15 12 - 28
7 290 - 296
Расчет сечения эл. сети по минимуму проводникового материала 15 347
43 272
Количество ламп на одну групповую линию 40 345
Магистральные и групповые щитки 40 357 - 362
43 270
Графическая часть
23 164 - 166
План силовой электрической сети 43 189 , 193
Расчетная схема силовой эл. сети 42 168 - 169
План осветительной эл.сети 23 169
29
11 31
8. Контрольные вопросы.
1. Имеются два трехфазных электроприемника (ЭП). Как определить расчетную (макси-мальную) мощность этой группы ЭП и ее расчетный ток?
2. Имеются пять трехфазных ЭП. Как определить расчетную (максимальную) мощность этой группы ЭП и ее расчетный ток?
3. Имеются два однофазных ЭП. Как определить расчетную (максимальную) мощность этой группы ЭП и ее расчетный ток?
4. Имеется один трехфазный ЭП повторно-кратковременного режима работы. Как опре-делить его расчетную (максимальную) мощность и расчетный ток?
5. Что такое расчетная (максимальная) мощность группы ЭП?
6. Как при проектировании определить коэффициент максимума (Км) группы ЭП?
7. Как при проектировании определить средневзвешенный коэффициент использования (Ки) группы ЭП?
8. Какова стандартная длительность максимума нагрузки группы ЭП, принятая для определения расчетной (максимальной) мощности? С чем это связано?
9. Как определить расчетную (максимальную) реактивную мощность группы ЭП?
10. Как определить расчетную (максимальную) полную (кажущуюся) мощность группы ЭП?

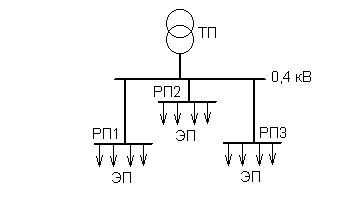

11. Три РП 0,4 кВ питаются от ТП 10/0,4. Расчетные мощности каждого из РП известны. как определить расчетную мощность ТП?
12. Как определить реактивную мощность (РМ), которую бесплатно согласится постав-лять энергосистема?
13. Как определить мощность конденсаторной батареи (КБ), которая должна быть уста-новлена в цехе?
14. Какие участки электрической сети разгружаются от РМ после установки КБ на стороне 0,4 кВ трансформаторной подстанции (ТП)?
15. Какие участки электрической сети разгружаются от РМ после установки КБ на стороне 6 - 10 кВ ТП?
16. Указать преимущества и недостатки установки КБ на стороне 0,4 кВ ТП.
17. Указать преимущества и недостатки установки КБ на стороне 6-10 кВ ТП.
18. Указать преимущества и недостатки установки КБ на распределительных пунктах и шинопроводах.
19. Как рассчитать стоимость потерь электроэнергии в трансформаторах ТП?
20. В каких случаях необходимо устанавливать КБ с автоматически регулируемой мощностью?
21. Как выбрать сечение кабеля для подключения КБ?
22. Как выбрать место установки КБ на стороне ВН или НН трансформаторной подстан-ции?
23. Как влияет подключение КБ на режим напряжения в цеховой эл. сети?
24. Как выбрать количество и мощность понижающих трансформаторов цеховой ТП?
25. Как выбрать типы и количество шкафов КТП?
26. Преимущества и недостатки сухих и масляных трансформаторов КТП.
27. Как выбрать местоположение цеховой ТП?
28. Назначение и конструкция магистрального шинопровода.
29. Назначение, устройство, основные параметры трансформатора КТП.
30. Назначение и устройство переключателя отпаек трансформатора КТП.
31. Назначение, устройство, время-токовые характеристики вводного автоматического выключателя КТП.
32. Как выбрать распределительный шинопровод, питающий группу ЭП?
33. Как выбрать силовой пункт(шкаф) для питания группы ЭП?
34. Как выбрать сечение линии ответвления от магистрали к распределительному шинопроводу?
35. Как выбрать сечение линии к силовому пункту (шкафу)?
36. Где следует установить аппарат защиты ответвления от магистрали?
37. Как выбрать автоматический выключатель для защиты линии ответвления от магистрали к распределительному шинопроводу?
38. Как выбрать предохранители для защиты линии к силовому пункту (шкафу)?
39. Как проверить согласование уставки автоматического выключателя с сечением защищаемой линии если требуется ее защита от перегрузки?
40. Как проверить согласование номинального тока плавкой вставки предохранителя с сечением защищаемой линии если требуется ее защита от перегрузки?
41. Как выбрать сечение кабеля, питающего одиночный ЭП напряжением 0,4 кВ?
42. Как выбрать номинальный ток теплового расцепителя автомата для одиночного ЭП?
43. Как выбрать уставку электромагнитного расцепителя (уставку отсечки) автомата для одиночного ЭП?
44. Как выбрать предохранители для защиты одиночного ЭП?
45. Как определить расчетный ток одиночного ЭП?
46. Конструкция силового трансформатора типа ТМЗ для комплектных трансформатор-ных подстанций (КТП) 6-10/0,4 кВ.
47. Компоновка КТП внутренней установки.
48. Выбор и проверка ячейки КРУ 6-10 кВ для питания цеховой КТП.
49. Конструкция ячейки КРУ 6-10 кВ для питания цеховой КТП.
50. Выбор сечения кабельной линии 6-10 кВ для питания цеховой КТП.
51. Как проверить сечение кабельной линии 6-10 кВ по условию термической устойчи-вости к току короткого замыкания (ТКЗ)?
52. Расчет уставки токовой отсечки кабельной линии 6-10 кВ, питающей цеховую КТП.
53. Расчет уставок тока и времени МТЗ кабельной линии 6-10 кВ, питающей цеховую КТП.
54. Указать зону действия токовой отсечки кабельной линии 6-10 кВ, питающей цеховую КТП.
55. Как обеспечивается селективность действия токовой отсечки кабельной линии 6-10 кВ, питающей цеховую КТП?
56. Указать зону действия МТЗ кабельной линии 6-10 кВ, питающей цеховую КТП.
57. Как обеспечивается селективность действия МТЗ кабельной линии 6-10 кВ, питаю-щей цеховую КТП?
58. Как определить коэффициент чувствительности защиты?
59. Как выбрать типы и количество шкафов КТП?
60. Как защищается кабельная линия 6-10 кВ, питающая цеховую КТП, от однофазных замыканий?
61. Как выглядит время-токовая характеристика вводного автомата КТП?
62. Что такое короткое замыкание(КЗ) в сети, каковы его последствия?
63. Как определить ток трехфазного КЗ в сети 0,4 кВ?
64. Что такое "ударный коэффициент", от чего он зависит?
65. Какова цель расчета тока трехфазного КЗ в сети 0,4 кВ?
66. Как определить ток однофазного КЗ в сети 6 или 10 кВ?
67. Как определить ток однофазного КЗ в сети 0,4 кВ?
68. Какова цель расчета тока однофазного КЗ в сети 0,4 кВ?
69. Как проверить чувствительность защиты в сети TN-CилиTN-S?
70. Как правильно выбрать положение расчетных точек для определения тока трехфаз-ного КЗ в сети 0,4 кВ?
71. Как правильно выбрать положение расчетных точек для определения тока однофаз-ного КЗ в сети 0,4 кВ?
72. Расчет потери напряжения в различных элементах электрической сети.
73. Выбор положения переключателя отпаек (ПБВ) цехового трансформатора.
74. Как проверить допустимость отклонения напряжения на зажимах удаленного потребителя?
Приложение П1.
ФЕДЕРАЛЬНОЕ АГЕНСТВО ПО ОБРАЗОВАНИЮ
ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ
"САМАРСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ"
КАФЕДРА "ЭЛЕКТРОСНАБЖЕНИЕ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ"
Расчетно - пояснительная записка к курсовому проекту на тему
"Электроснабжение инструментального цеха"
СамГТУ.140211.35
Выполнил студент группы 4-ЭТ-3
Иванов А.И.
Руководитель - доцент кафедры ЭПП
Петров Л.А.
Самара 2006
2.2 Расчет электрических нагрузок в целом по цеху.
Пример расчета нагрузок от однофазных ЭП.
Дано: группа однофазных ЭП
№ |
Наименование ЭП |
Кол |
Sуст кВА |
ПВ % |
Sуст 100% |
Cosφ |
tgφ |
Uн В |
Ки |
1 |
Индукционная печь |
2 |
12,5 |
100 |
12,5 |
0,4 |
2,29 |
220 |
0,7 |
2 |
Индукционная печь |
2 |
32 |
100 |
32 |
0,4 |
2,29 |
380 |
0,7 |
3 |
Сварочная машина |
4 |
40 |
40 |
25,3 |
0,7 |
1,02 |
380 |
0,35 |
ЭП повторно-кратковременного режима нужно привести к ПВ 100%
Активные установленные мощности ЭП:
Однофазные ЭП следует по возможности равномерно распределить по фазам:
Рис.1. Подключение однофазных ЭП.
Для ЭП, включенных на линейное напряжение, нагрузки отдельных фаз определяются с помощью коэффициентов приведения:
- к первой фазе;
- ко второй фазе;
- к первой фазе;
- ко второй фазе.
Максимально загруженная фаза определяется по среднесменной мощности.
Установленные и среднесменные мощности, приведенные к фазам (кроме группы трех одинаковых ЭП):
Фаза А:
Фаза В:
Фаза С:
Фаза А - максимально загруженная. Для нее определяется среднесменная реактивная мощность:
Расчет эквивалентной трехфазной мощности нагрузки.
Если неравномерность нагрузки фаз то эквивалентная трехфазная мощность рассчитывается по максимально загруженной фазе:
В противном случае
В данном случае: поэтому для первых 5-ти ЭП
Эквивалентная трехфазная мощность с учетом трех последних одинаковых ЭП:
Количество трехфазных эквивалентных ЭП: n=4 шт.
Установленная мощность одного трехфазного эквивалентного ЭП:
|
Расчет нагрузок в целом по цеху |
|
|
|
|
| |||||
Наименование ЭП |
Колич |
Руст1 |
Руст |
Ки |
tg фи |
Рсм |
Qсм |
nэ |
Км |
Рм |
Qм |
|
Первая группа Ки<0,6 |
|
|
|
|
|
|
|
| ||
Однофазные |
4 |
26,6 |
106,5 |
0,52 |
|
55,8 |
104,3 |
|
|
|
|
Ковочный пресс |
7 |
15 |
105 |
0,22 |
1,17 |
23,1 |
27 |
|
|
|
|
Пресс автоматич. |
13 |
12,5 |
162,5 |
0,17 |
1,17 |
27,6 |
32,3 |
|
|
|
|
Кузнечный молот |
15 |
7 |
105 |
0,22 |
1,17 |
23,1 |
27 |
|
|
|
|
Ковочный пресс |
9 |
11,5 |
103,5 |
0,22 |
1,17 |
22,8 |
26,7 |
|
|
|
|
Итого группа 1 |
48 |
|
582,5 |
|
|
152,4 |
217,3 |
40 |
1,23 |
187,5 |
217,3 |
|
Вторая группа Ки>=0,6 |
|
|
|
|
|
|
|
| ||
Печь сопротивления |
6 |
60 |
360 |
0,6 |
0,25 |
216 |
54 |
|
|
|
|
Печь индукционная |
3 |
20кВА |
24кВт |
0,7 |
2,29 |
16,8 |
38,5 |
|
|
|
|
Вентиляторы |
6 |
4 |
24 |
0,7 |
0,75 |
16,8 |
12,6 |
|
|
|
|
Тепловая завеса |
9 |
3 |
27 |
0,7 |
0,75 |
18,9 |
14,2 |
|
|
|
|
Освещение 20Вт/м2 |
|
50 |
0,95 |
1,58 |
47,5 |
75 |
|
|
|
| |
Итого группа 2 |
|
|
461 |
|
|
316 |
194,3 |
|
|
316 |
194,3 |
Итого по цеху |
|
|
|
|
|
|
|
|
|
503 |
412 |
2.3. Расчет мощности компенсирующих устройств (КУ), выбор количества и мощности понижающих трансформаторов цеховой ТП, выбор рационального варианта размещения КУ.
Варианты минимальной мощности цеховых трансформаторов:
, где Кз - максимальный коэффициент загрузки трансформатора принимается Кз = 0,6 - 0,8 для 2-х трансформаторных подстанций (ТП) или
Кз = 0,7 - 0,9 для однотрансформаторных ТП.
В данном примере предполагается рассмотреть два варианта ТП:
1. Однотрансформаторная ТП
. ВыбираетсяSн = 630 кВА.
2. Двухтрансформаторная ТП
. ВыбираемSн = 2 х 400 кВА.
При нормативном tgφн = 0.3 максимальная мощность, поступающая из энергосистемы
Требуемая мощность конденсаторной батареи
Вариант 1: один трансформатор 630 кВА.
Максимальная реактивная мощность, которую может пропустить трансформатор
Вариант 1а - всю реактивную мощность 412 квар, потребляемую на стороне НН, трансформатор пропустить не может. Поэтому на стороне ВН устанавливаем лишь часть конденсаторной батереи:
(Примечание: для номинального напряжения 6 - 10 кВ это очень низкая мощность). При этомQт = 262 квар.
Рис.2. 1а:- вариант ТП и размещения КБ .
Вариант 1б - КБ полностью установлена на стороне НН.
Рис.3. 1б - вариант ТП и размещения КБ .
Мощность КБ в варианте 1б:
Вариант 2: два трансформатора по 400 кВА.
Максимальная реактивная мощность, которую могут пропустить трансформаторы
Qт = 395 квар.
Вариант 2а: КБ полностью установлена на стороне ВН.
ПринимаемQнв = 0 и корректируемQвв:
При этомQт = 412 квар, т.е. трансформаторы будут имет Кз несколько выше 0,8:
, что можно считать допустимым.
Рис.4. Вариант ТП и размещения КБ 2а.
Вариант 2б: КБ полностью установлена на стороне НН.
Рис.5. Вариант ТП и размещения КБ 2б.
Qт = 151 квар,Qвв = 0,
Технико-экономический расчет сравнения вариантов.
Расчетные затраты по варианту
, где
- затраты на КБ НН, не зависящие от ее мощности.
- затраты на 1 Мвар КБ НН.
- затраты на КБ ВН, не зависящие от ее мощности.
- затраты на 1 Мвар КБ ВН.
- стоимость электроэнергии.[46]
Вариант 1а.
Трансформатор ТМЗ 630/10, ∆Рк = 7,6 кВт, ∆Рх = 1,05 кВт.
Проходная КТП 1 х 630 кВА со шкафом ввода ВН (шкаф УВН) стоит Кт = 303 тыс. руб.[46].
В данном примере для радиальной схемы используется КТП 1 х 630 кВА с глухим присоединением (без шкафа УВН), которая стоит Кт = 303 - 36 = 267 тыс руб.
Приведенные затраты Зт = е * Кт = 0,2 * 267 = 53 тыс/(руб*год).
Где е = 0,2 - нормативный коэффициент окупаемости капиталовложений.
Приведенные затраты по варианту 1а: Qнв = 0,15 Мвар,Qвв = 0,11 Мвар,
З = 7 + 40 * 0,15 + 18 + 20 * 0,11 + 3,196 * 7,2 + 53 = 109,2 тыс. руб./год.
Вариант 1б.
Qнв = 0,261 Мвар,Qвв = 0,Qт = 151 квар.
Потери мощности в трансформаторе
Приведенные затраты по варианту 1б:
З = 7 + 40 * 0,261 + 3,196 * 6,33 + 53 =7 + 10,44 + 20,23 + 53 = 90,6 тыс. руб./год
Вариант 2а.
Двухтрансформаторная проходная КТП 2 х 400 кВА стоит Кт = 2 * 280 = 560 тыс руб [46]
Тупиковая КТП 2 х 400 кВА стоит Кт = 2 * 280 - 2 * 36 = 488 тыс руб.
Приведенные затраты Зт = е * Кт = 0,2 * 488 = 97,6 тыс/(руб*год).
Qвв = 261 квар,Qт = 412 квар,Qнв = 0 квар.
Мощность, передаваемая через один трансформатор: Рт1 = 251,5 кВт, Qт1 = 206 квар.
Каталожные данные трансформатора ТМЗ 400/10: [46]
Потери мощности в одном трансформаторе:
Потери мощности в двух трансформаторах: ∆Рт = 2 * 4,51 = 9,02 кВт
Приведенные затраты по варианту 2а:
З = 18 + 20 * 0,261 + 3,196 * 9,02 + 97,6 = 18 + 5,22+ 31,7 + 97,6 = 149,6 тыс. руб/год.
Вариант 2б.
Qвв = 0 квар,Qт = 151 квар,Qнв = 261 квар
Потери мощности в одном трансформаторе:
Потери мощности в двух трансформаторах: ∆Рт = 2 * 3,25 = 6,5 кВт.
Приведенные затраты по варианту 2а:
З = 7 + 40 * 0,261 + 3,196 * 6,5 + 97,6 = 7 + 10,44 + 20,77 + 97,6 = 135,8 тыс. руб/год.
Наименьшие затраты (90,6 тыс руб/год) соответствуют варианту 1б.
Выбираем комплектную конденсаторную установку УКМ 58-0,4-268-67-У3 [46]:
УК - установка конденсаторная,
М - автоматически регулируемая по реактивной мощности,
58 - заводской номер схемы,
0,4 - номинальное напряжение, кВ,
268 - номинальная мощность, квар,
67 - мощность ступени регулирования (мощность секции), квар,
У - климатическое исполнение (для умеренного климата),
3 - категория размещения (3 - помещение без искусственного климата).
2.4.Выбор местоположения цеховой ТП, определение схемы и конфигурации цеховой распределительной сети.
Минимальные приведенные затраты на распределительную цеховую эл.сеть НН имеют место при размещении ТП в центре электрических нагрузок (ЦЭН), координаты которого определяются по формулам
, где
- установленная мощностьi-того ЭП,
Xi,Yi- координатыi-того ЭП относительно произвольно назначенных осей координат.
Разместить цеховую ТП В центре нагрузок часто не удается из-за размещенного там технологического оборудования. В этом случае нужно стремиться разместить ее на ближайшем к ЦЭН доступном месте.
В данном примере КТП располагается рядом с бытовыми помещениями. С помощью магистрального шинопровода, проложенного по нижнему поясу ферм поперек пролетов, питание подается к распределительным шинопроводам, которые монтируются вдоль пролетов и к которым подключаются ЭП. Также от магистрального шинопровода получают питание распределительные силовые пункты (распределительные шкафы).
Рис. 6. Расположение КТП и конфигурация силовой распределительной сети 0,4 кВ.
2.5. Расчет нагрузок на отдельные участки цеховой сети, выбор сечений участков, выбор коммутационной и защитной аппаратуры.
Выбор магистрального шинопровода
В цеховых распределительных сетях, выполненных по схеме трансформатор- магистраль, сечение магистрального шинопровода выбирают по номинальному току трансформатора с учетом его допустимой перегрузки:
Выбираем магистральный шинопровод ШМА 1250 [27].
I=1250A,Ro= 0.034,Xo= 0.016 Ом/км, сопротивление петли фаза - нольZф-о =0,086 Ом/км, динамическая стойкостьiдин = 70 кА.
Основные типы секций, из которых комплектуется шинопровод: прямая, угловая, тройниковая, ответвительная с автоматическим выключателем 400 А [27].
Пример расчета и выбора распределительного шинопровода ШР1 и ответвления к нему от магистрального шинопровода.
|
Расчет нагрузок на распределительный шинопровод ШР1 |
|
| ||||||||
Наименование ЭП |
Колич |
Руст1 |
Руст |
Ки |
tg фи |
Рсм |
Qсм |
nэ |
Км |
Рм |
Qм |
|
Первая группа Ки<0,6 |
|
|
|
|
|
|
|
| ||
Однофазные |
4 |
26,6 |
106,5 |
0,52 |
|
55,8 |
104,3 |
|
|
|
|
Ковочный пресс |
5 |
15 |
75 |
0,22 |
1,17 |
16,5 |
19,3 |
|
|
|
|
Пресс автоматич. |
6 |
12,5 |
75 |
0,17 |
1,17 |
12,8 |
14,9 |
|
|
|
|
Кузнечный молот |
5 |
7 |
35 |
0,22 |
1,17 |
7,7 |
9,0 |
|
|
|
|
Итого группа 1 |
20 |
|
291,5 |
0,32 |
|
92,8 |
147,5 |
17 |
1,4 |
129,9 |
147,5 |
|
Вторая группа Ки>=0,6 |
|
|
|
|
|
|
|
| ||
Вентиляторы |
3 |
4 |
12 |
0,7 |
0,75 |
8,4 |
6,3 |
|
|
|
|
Тепловая завеса |
1 |
3 |
3 |
0,7 |
0,75 |
2,1 |
1,6 |
|
|
|
|
Итого группа 2 |
|
|
15 |
|
|
10,5 |
7,9 |
|
|
10,5 |
7,9 |
Итого по ШР1 |
|
|
|
|
|
|
|
|
|
140,4 |
155,4 |
Полная мощность
Расчетный ток шинопровода
Выбираем распределительный шинопровод ШРА-4-400 [27].
I=400A,Ro= 0,15,Xo= 0,17 Ом/км, динамическая стойкостьiдин = 25 кА [27], сопротивление петли фаза - нольZф-о =0,46 Ом/км, [каталог завода-изготовителя] .
Автоматический выключатель к распределительному шинопроводу установленный в ответвительной секции магистрального шинопровода :
Iн > =Ip, ВА -51-37,Iн = 400 А, номинальный ток расцепителяIнр >Ip,Iнр >318 А,Iнр = 320 А, кратность тока отсечки Котс = 10, ток отсечкиIотс = 320 * 10 = 3200 А, отключающая способность (ПКС)Ics= 25 кА, [40,45].
Проверка несрабатывания отсечки при пиковом токе: 1,3 * Iпик <=Iотс:
Пиковый ток группы ЭП Iпик =Iр + (Кп - 1) *Iн макс, где
Iр - расчетный ток группы,
Кп - кратность пускового тока самого мощного ЭП,
Iн макс - номинальный ток самого мощного ЭП.
Среди ЭП можно выделить
а) Однофазную сварочную машину Sн = 40 ква,Uн = 380 В, имеющую номинальный рабочий ток, кратность пускового тока Кп = 4.
При этом пиковый ток группы составляет Iпик = 318 + (4 - 1) * 105 = 633 А ,
б) Ковочный пресс, приводимый в движение асинхронным двигателем, Рн = 15 кВт, Uн = 380 В, КПД = 0,9,Cosφн= 0.85, Кп = 6.
Его номинальный ток.
При этом пиковый ток группы составляет Iпик = 318 + (6 - 1) * 29,8 = 467 А .
Расчетный пиковый ток составляет 633 А, 1,3 * 633 < 3200 А, что говорит о том, что в момент пуска самого мощного ЭП при работающих остальных ЭП группы, отсечка автоматического выключателя не сработает (не будет ложного отключения).
Выбор сечения кабельной линии ответвления от магистрального к распределительному шинопроводу.
Кабель АВВГ (алюминиевые жилы, изоляция жил и оболочка из ПВХ, без защитного покрова - голый) проложен открыто по стенам и конструкциям здания с крепленим скобами [40].
При Тм < 5000 часов в год, сеть напряжением ниже 1000 В, в соответствии с ПУЭ сечение проводников должно выбираться по нагреву рабочим током.
По соответствующей таблице длительно допустимых токов выбираем сечение по трем нагруженным жилам по условию Iдд >=Iр. Для максимального сечения 185 кв.мм допустимый ток 270 А [40,44] недостаточен (Iр = 318 А). Выбираем поэтому два параллельных кабеля АВВГ 2 х (3 х 95 + 1 х 70) сIдд = 170 А. Полная пропускная способность двух кабелей составляетIдд = 2 * 170 = 340 А.
Проверка согласования уставки защитного аппарата Iз с выбранным сечениемIдд (наличие защиты от перегрузки):Iз <= Кз *Iдд, где
нормативный [40, табл 2.56].
Для автоматов с комбинированным расцепителем, кабели с изоляцией из ПВХ, нормативный Кз = 1, [40, табл 2.56].
Iз = 320,Iдд = 340, 320 < 1* 340, условие соблюдается - это означает, что в случае перегрузки кабеля, он будет успешно защищен расцепителем с обратно зависимой от тока характеристикой (тепловым расцепителем).
Расчеты и выбор проводов ответвлений к ЭП и аппаратов защиты ответвлений.
№ ЭП |
Наименование ЭП |
Ном. мощн |
Iн 100 А |
I пик А
|
Iдд
А |
Мар-ка пров. |
F кв мм |
Спос. прокл |
Авт выкл |
Iнр А
|
Iотс А
|
1 |
Инд. печь 220В |
12,5кВА |
56,8 |
56,8 |
60 |
АПВ |
3х16 |
МР |
АЕ |
63 |
756 |
2 |
Инд. печь 380В |
32 кВА |
84 |
84 |
85 |
АПВ |
3х25 |
МР |
АЕ |
100 |
1200 |
3 |
Свар.маш.380В |
40 кВА |
66,6 |
420 |
85 |
АПВ |
3х25 |
МР |
АЕ |
80 |
960 |
4 |
Ковочн.пресс |
15 кВт |
29,8 |
179 |
32 |
АПВ |
5х6 |
МР |
АЕ |
31 |
378 |
5 |
Пресс автомат. |
12,5кВт |
24,8 |
149 |
28 |
АПВ |
5х4 |
МР |
АЕ |
25 |
300 |
6 |
Кузнечн.молот |
7 кВт |
14 |
84 |
20 |
АПВ |
5х2,5 |
МР |
АЕ |
16 |
192 |
7 |
Вентилятор |
4 кВт |
8 |
48 |
20 |
АПВ |
4х2,5 |
Тр.15 |
АЕ |
10 |
120 |
8 |
Тепл.завеса |
3 кВт |
6 |
36 |
20 |
АПВ |
4х2,5 |
Тр.15 |
АЕ |
10 |
120 |
В представленной таблице:
ЭП 1 - однофазная индукционная печь, Uн = 220 В, номинальный ток
Бросок пускового тока короткий, поэтому Кп = 1. Ответвление в системе TNS- трехпроводное: фаза, нейтраль и РЕ, рабочих проводников - 2, сечение по нагреву - 16 кв.мм,Iдд = 60 А, 60>56,8, [40, 42, 45], способ прокладки - в металлорукаве (МР), номинальный ток автоматического выключателя АЕ 2056МIна = 100 А, номинальный ток расцепителяIнр >=Iн,Iнр = 63 А, ток отсечкиIотс = Котс *Iнр = 12 * 63 = 756 А.
Условие защиты ответвления от перегрузки не выполняется, т.к. Iнр >Iдд. Для выполнения этого условия необходимо увеличить сечение проводов, т.е. выбратьF= 3 х 25 кв мм,Iдд = 85 А.
ЭП 2 - однофазная индукционная печь, Uн = 380 В, номинальный ток
Бросок пускового тока короткий, поэтому Кп = 1. Ответвление трехпроводное: фаза, нейтраль и РЕ, рабочих проводников - 2, сечение по нагреву - 25 кв.мм, Iдд = 85 А, 85 > 84,2, [40, 42, 45], способ прокладки - в металлорукаве (МР), номинальный ток автоматического выключателя АЕ 2056МIна = 100 А, номинальный ток расцепителяIнр >=Iн,Iнр = 100 А, ток отсечкиIотс = Котс *Iнр = 12 * 100 = 1200 А.
Условие защиты ответвления от перегрузки не выполняется, т.к. Iнр >Iдд, 100 > 85. Для выполнения этого условия необходимо увеличить сечение проводов, т.е. выбратьF= 3 х 35 кв мм,Iдд = 100 А,
ЭП 3 - однофазная сварочная машина, Uн = 380 В, номинальный ток, приведенный к ПВ100%:, рабочий ток,
пиковый ток Iпик = Кп *Iр = 4 * 105 * 420 А.
Ответвление трехпроводное: фаза, нейтраль и РЕ, рабочих проводников - 2, сечение по нагреву - 25 кв.мм, Iдд = 85 А, 85 > 66,6, [40, 42, 45], способ прокладки - в металлорукаве (МР), номинальный ток автоматического выключателя АЕ 2056МIна = 100 А, номинальный ток расцепителяIнр >=Iн,Iнр = 80 А, ток отсечкиIотс = Котс *Iнр = 12 * 80 = 960 А.
Условие защиты ответвления от перегрузки выполняется, т.к. Iнр <Iдд, 80 < 85 А.
ЭП 4 - ковочный пресс, приводимый в движение трехфазным асинхронным электродвигателем, имеющим номинальный ток
, Кп = 6,
пиковый ток Iпик = 29,8 * 6 = 179 А. Ответвление может быть выполнено в системеTNS:
- либо пятипроводной линией (три фазы, нейтраль и РЕ)- если нужна рабочая нейтраль,
- либо четырехпроводной линией ( три фазы и РЕ), если нейтраль не нужна,
сечением 6 кв. мм в металлорукаве, Iдд = 32 А. В системеTNCответвление будет четырехпроводным во всех случаях. Автоматический выключатель АЕ 2056МIна = 100 А, номинальный ток расцепителяIнр >=Iн,Iнр = 31,5 А, ток отсечкиIотс = Котс *Iнр = 12 * 31,5 = 378 А.
Условие защиты ответвления от перегрузки выполняется, т.к. Iнр <Iдд, 31,5 < 32 А.
2.6. Выбор ячейки 6 - 10 кВ, расчет сечения высоковольтного кабеля, расчет уставок защит на стороне 6 - 10 кВ.
Расчетный ток кабеля 10 кВ в нормальном режиме
Кабель с бумажной изоляцией марки ААБ (алюминиевые жилы, бумажная изоляция, алюминиевая оболочка, бронированный), проложен в земле. Экономическая плотность тока при Тм = 4000 - Jэ = 1,4 А / кв.мм, [40].
Экономическое сечение
Предварительно выбираем кабель ААБ 3 х 25, Iдд = 90 А, [40].
Расчетный ток в режиме допустимой 20%-ной перегрузки трансформатора
< 90A- кабель проходит по нагреву.
Проверка кабеля на термичекую стойкость при КЗ.
Ток трехфазного КЗ в начале кабельной линии (точка К1):
.
Максимально-токовая защита (МТЗ) выключателя Q1 отстраивается по времени от срабатывания выключателяQ2 (t= 0.3c), поэтому время выдержки защиты на выключателеQ1
tз =t+ ∆t= 0,3 +0,3 = 0,6c, где ∆t- ступень селективности.
Кроме МТЗ на выключателе Q1 обычно устанавливается токовая отсечка, которая имеетtз = 0.
Время протекания тока КЗ tп =tз +tв + Та, где
tв - время действия выключателя (примерно 0,1 с),
Та = 0,01 с - время апериодической слагающей тока КЗ.
Минимальное термически устойчивое сечение кабеля
Рис. 7. Схема питания ТП.
, где С = 94 из справочника [39,42].
При надежной работе токовой отсечки (ТО) tп =tв + Та = 0,1 +0,01 = 0,11 с,
.
Если существует определенная вероятность отказа ТО, то в качестве резервной защиты будет выступать МТЗ. Тогда tп = 0,6 + 0,1 + 0,01 = 0,71 с,
, т.е. сечение кабеля следует увеличить более, чем в два раза.
В данном примере, полагая отказ ТО маловероятным, примем стандартное сечение кабеля F= 70 кв.мм,Ro= 0.44 Ом/км,Xо = 0,09 Ом/км.
Выбор ячейки отходящей линии 10 кВ.
По максимальному току линии к КТП 630 кВА Iм = 43,7 А выбираем:
Вариант 1: шкаф КРУ 10 кВ типа КМВ - 10 - 20 с вакуумным выключателем (Ишлейский завод высоковольтной аппаратуры), Iн = 630 А,Uн = 10 кВ.
Расчетные величины |
Каталожные данные |
Iм = 43,7 А |
Iн = 630 А |
Uн = 10 кВ |
Uн = 10 кВ |
Iк = 17,3 кА |
Ток отключения Iотк = 20 кА |
Тепловой импульс |
Допустимый тепловой импульс |
Ударный ток iу = 1,41 * Ку *Iк = 1,41 * 1,37 * 17,3 = 33,4 кА |
Электродинамическая стойкость iд = 51 кА |
Вариант 2: : шкаф КРУ 10 кВ типа К-02-3 МК вакуумным выключателем (Чебоксарский завод силового электрооборудования "Электросила"), Iн = 630 А,Uн = 10 кВ.
Расчетные величины |
Каталожные данные |
Iм = 43,7 А |
Iн = 630 А |
Uн = 10 кВ |
Uн = 10 кВ |
Iк = 17,3 кА |
Ток отключения Iотк = 16 кА |
Тепловой импульс |
Допустимый тепловой импульс |
Ударный ток iу = 1,41 * Ку *Iк = 1,41 * 1,37 * 17,3 = 33,4 кА |
Электродинамическая стойкость iд = 51 кА |
Выбранный шкаф не проходит по току отключения: 17,3 > 16. Окончательно можно принять либо первый шкаф, либо второй, но на больший номинальный ток:
Расчетные величины |
Каталожные данные |
Iм = 43,7 А |
Iн = 1000 А |
Uн = 10 кВ |
Uн = 10 кВ |
Iк = 17,3 кА |
Ток отключения Iотк = 20 кА |
Тепловой импульс |
Допустимый тепловой импульс |
Ударный ток iу = 1,41 * Ку *Iк = 1,41 * 1,37 * 17,3 = 33,4 кА |
Электродинамическая стойкость iд = 51 кА |
Добавить марку с расшифровкой
Расчет уставок релейной защиты на стороне 10 кВ.
Виды защит.
а) Токовая отсечка.
б) Максимально токовая с выдержкой времени.
в) Защита от перегрузки.
г) Токовая защита от замыканий на землю с действием на сигнал.
д) Защита минимального напряжения.
Все защиты реализованы с помощью микропроцессорного блока защиты, контроля и управления, установленного в шкафу отходящей линии КРУ.
а) Расчет первичного тока отсечки и коэффициента чувствительности (первая ступень токовой защиты).
Ток трехфазного КЗ на стороне 0,4 кВ КТП:
Спротивление цепи КЗ включает в себя сопротивления (рис. 7):
- питающей системы Хс,
- кабельной ЛЭП Rк,Xк,
- трансформатора Rт,Xт,.
Сопротивление системы, приведенное к напряжению 10 кВ:
По справочнику для кабеля 70 кв. мм: Ro= 0,44 Ом/км, Хо = 0,09 Ом/км,
Rк = 0,44 * 0,3 = 0,13 Ом, Хк = 0,09 * 0,3 = 0,027 Ом.
Трансформатор ТМЗ 630 - 10 / 0,4 - У3 [46]: Uк = 5,5%, ∆Рк = 7,6 кВт = 7600Bт.
.
Ток, протекающий через выключатель Q1 при трехфазном КЗ в точке К3:
.
Первичный ток уставки токовой отсечки: Iто = Кн *Iк3 = (1,2 - 1,3) * 0,63 = 0,8 кА,
где Кн - коэффициент надежности.
При КЗ на шинах 0,4 кВ ТП отсечка работать не будет, т.к. ее ток уставки выше тока КЗ:
0,8 кА > 0,63 кА.
Коэффициент чувствительности ТО проверяется по току двухфазного КЗ в конце кабельной ЛЭП (точка К2, рис.7).
Ток трехфазного КЗ:
,
Ток двухфазного КЗ:
Коэффициент чувствительности ТО:
, где Кч = 2 - нормируемый нижний предел чувствительности для основной защиты. Констатируем: имеется восьмикратный запас чувствительности.
б) Расчет первичного тока МТЗ и коэффициента чувствительности (вторая ступень).
Ток возврата МТЗ должен быть больше пикового тока группового самозапуска, который протекает при возобновления питания после кратковременного перерыва (рис.8).
Рис.8. Ток через Q1 при КЗ в точке К4: 1 - момент появления КЗ, 2 - момент отключения КЗ, 3 - окончание самозапуска двигателей на оставшихся в работе фидерах,
Iсз - начальный ток самозапуска,Iвзв - ток возврата МТЗ,Iуст - ток уставки (ток срабатывания) МТЗ.
Расчетный ток ЛЭП : Ip= 30,2A(см. выше).
Ток уставки МТЗ, где
Кн - коффициент надежности, для микропроцессорных реле Кн = 1,1 - 1,2;
Ксз - коэффициент самозапуска, Ксз = 2 - 4;
Кв - коэффициент возврата, для электромагнитных реле Кв = 0,8 - 0,9, для микропроцессорных реле Кв = 0,93 - 0,94.
МТЗ должна быть чувствительной к двухфазным КЗ на шинах 0,4 кВ ТП.
Ток трехфазного КЗ на шинах 0,4 кВ: Iк3 = 0,63 кА (см. выше).
Коэффициент чувствительности > 1,2, где Кч = 1,2 - нормируемый нижний предел чувствительности для резервной защиты. Констатируем: имеется значительый запас чувствительности.
Выдержка времени МТЗ.
Вводной выключатель 0,4 кВ КТП (Q2) селективного исполнения имеет выдержку времениt= 0,3 с. Для обеспечения селективности работы защиты при КЗ в точках К4 или К3 необходимо, чтобы МТЗ на выключателеQ1, которая "видит" эти замыкания, имела выдержку времениtз =t+ ∆t= 0,3 +0,3 = 0,6c, где ∆t= 0,3 с - ступень селективности для микропроцессорных защит.
в) Расчет первичного тока защиты от перегрузки с действием на сигнал (третья ступень).
Ток уставки , где
Кн - коффициент надежности, для микропроцессорных реле Кн = 1,1 - 1,2;
Кв - коэффициент возврата, для микропроцессорных реле Кв = 0,93 - 0,94.
Время выдержки защиты от перегрузки t= 9 с.
2.7. Расчет токов трехфазного КЗ в сети 0,4 кВ и проверка электрооборудования на устойчивость.
Рис.9. Расчетные точки КЗ.
Выбор расчетных точек.
К1 -за вводным выключателем Q2 - для проверкиQ2 на отключающую и включающую способность и шинопровода М1 на динамическую стойкость;
К2 - за выключателем Q3 - для его проверки на отключающую и включающую способность;
К3 - в начале шинопровода ШР1 - для его проверки на динамическую стойкость;
К4 - в начале ответвления от распределительного шинопровода к ЭП - для проверки выключателя Q4 на отключающую и включающую способность;
К5 - в конце шинопровода Ш4 - для проверки чувствительности защиты от однофазных КЗ.
Расчет сопротивлений элементов эл. сети и эквивалентных сопротивлений до выбранных расчетных точек КЗ.
сопротивление системы, приведенное к 0,4 кВ ;
сопротивление кабельной ЛЭП 10 кВ, приведенное к 0,4 кВ
мОм;
мОм;
сопротивление трансформатора, приведенное к 0,4 кВ
мОм;
мОм.
Автоматический выключатель Q1 типа ВА 55-41,Iн = 1000 А,Rа = 0,25 мОм, Ха = 0,1 мОм, [39, стр.139];
переходное сопротивление контактных соединений до точки К1 Rд = 15 мОм [39, стр.137].
Эквивалентное сопротивление до точки К1
мОм;
мОм.
Точка К2 расположена за автоматом ответвления к ближайшему распределительному шинопроводу:
Сопротивление участка магистрального шинопровода длиной 16 м
мОм
мОм,
сопротивление автомата Q3 ВА 51-37, установленного в ответвительной секции магистрального шинопровода
Rа = 0,65mОм, Ха = 0,17 мОм,
переходное сопротивление контактных соединений Rд = 5 мОм.
Эквивалентное сопротивление до точки К2
мОм;
мОм.
Точка К3 расположена в начале распределительного шинопровода ШР3 типа ШРА-400:
Сопротивление кабеля АВВГ 2 х (3 х 95 + 1 х 70) длиной 14 м ответвления от магистрального к распределительному шинопроводу
Rк = 0,5*Rо *l= 0,5 * 0,329 * 14 = 2,3mОм, Хк = 0,5* Хо *l= 0,5 * 0,08 * 14 = 0,56 мОм,
переходное сопротивление контактных соединений Rд = 5 мОм.
Эквивалентное сопротивление до точки К3
мОм;
мОм.
Точка К4 расположена непосредственно за автоматом Q4 типа АЕ 2056,Iн = 100 А:
Rа = 2,15mОм, Ха = 1,2mОм,
Эквивалентное сопротивление до точки К4
мОм;
мОм.
Периодическая слагающая тока трехфазного КЗ в точке К1:
кА.
Ударный коэффициент можно определить по кривым [43, стр. 143 или 42, стр. 358] в зависимости от отношения Х / R= 14,27 / 18,45 = 0,77, Ку = 1,05,
кА.
Вводной выключатель КТПП-630 Q2 типа ВА 55-41 имеет номинальную рабочую наибольшую отключающую способностьIcs= 55 кА [45]: 55 > 9,91 - проходит.
Ток динамической стойкости вводного шкафа ШНВ-2 составляет 25 кА [46]: 25 > 14,67-проходит.
Ток динамической стойкости магистрального шинопровода ШМА 1250 равен 70 кА (см. выше): 70 > 14,67 - шинопровод проходит по динамической стойкости.
Периодическая слагающая тока трехфазного КЗ в точке К2:
кА
Автоматический выключатель Q3 типа ВА 51-37, установленный в ответвительной секции ШМА имеет номинальную рабочую наибольшую отключающую способностьIcs= 25 кА [45]: 25 > 8,06 - проходит.
Периодическая слагающая тока трехфазного КЗ в точке К3:
кА
Х / R= 31,94 / 15,26 = 0,47, Ку = 1,
кА.
Динамическая стойкость распределительного шинопровода ШРА-400 кА > 9,2 кА - шинопровод проходит.
Периодическая слагающая тока трехфазного КЗ в точке К4:
кА
Автоматический выключатель Q4 типа АЕ 2056, установленный в ответвительной коробке ШРА 400 имеет номинальную рабочую наибольшую отключающую способностьIcs= 3,5 кА [45]: 3,5 < 6,1 - по отключающей способности выключатель не проходит.
Заменяем его на более совершенный автоматический выключатель типа АЕ 2050М2 с номинальным током 100 А, номинальная рабочая наибольшая отключающая способность Ics= 6 кА, номинальная предельная наибольшая отключающая способностьIcu= 8 кА.
2.8. Расчет тока однофазного КЗ в удаленной точке сети 0,4 кВ и проверка
чувствительности работы защиты.
Расчетная точка К5 выбрана в конце распределительного шинопровода ШР4 длиной 60 м.
Параметры цепи КЗ:
- сопротивление системы Хс = 0,53 мОм;
- сопротивление кабеля 10 кВ, приведенное к напряжению 0,4 кВ Rк = 0,2mОм,Xк = 0,04 мОм;
- сопротивление трех последовательностей трансформатора 630 кВА треугольник - звезда Zт3 = 42 мОм [45];
- сопротивление автоматического выключателя Q2Rа2 = 0,25, Ха2 = 0,1 мОм;
- сопротивление петли фаза-ноль ШМА длиной 40 м мОм;
- сопротивление автоматического выключателя Q5Rа5 = 0,65, Ха5 = 0,17 мОм;
- сопротивление петли фаза-ноль кабельной вставки АВВГ 2 х (3 х 95 + 1 х 70) длиной 14 м. к распределительному шинопроводу ШР4 мОм [45];
- сопротивление петли фаза-ноль распределительного шинопровода ШР4 типа ШРА-400 длиной 60 м мОм (см. выше);
-сопротивление контактных соединений мОм [39, стр.137];
Ток однофазного КЗ в точке К5
, где
мОм - сумма сопротивлений ШМА, кабельной вставки и ШРА, для которых в справочниках приводятся полные сопротивленияZ;
- сумма сопротвлений системы, кабеля 10 кВ, автоматовQ2 иQ5 и контактных соединений, для которых в справочниках приводятся активные и индуктивные сопротивления раздельно.
кА.
Замечание: полное сопротивление петли фаза-ноль 77,58 мОм определено с некоторой ошибкой в сторону завышения, т.к. его слагаемые имеют различные фазовые углы.
Проверка чувствительности защиты в голове ШР4 (трансформатор треугольник - звезда).
При однофазном КЗ на ШР4 должна сработать отсечка автоматического выключателя ответвления ВА -51-37, Iн = 400 А,Iнр = 320 А,Iотс = 3200 А, с коэффициентом чувствительности не менее 1,4.
Коэффициент чувствительности .
Требуемая чувствительность не обеспечивается. Для ее обеспечения нужно понизить уставку отсечки. Учитывая, что пиковый ток ШР4 не превышает 700 А, следует заменить автомат ВА -51-37, у которого уставка электромагнитного расцепителя (отсечки) не регулируется, на автомат с полупроводниковым регулируемым расцепителем, например ВА-53-37, Iна = 400 А,Iнр = 400 * 0,8 = 320 А,Iотс = 320 * 5 = 1600 А. Тогда коэффициент чувствительности> 1,4 обеспечивается.
Проверка чувствительности защиты в голове ШР4 (трансформатор звезда - звезда).
Сопротивление трех последовательностей Zт3 = 128mОм [45];
кА;
коэффициент чувствительности < 1,4 не обеспечивается.
