Маркировка изолированных проводов
Первая буква - материал проводника. Медь не маркируется. А - алюминиевый.
Вторая буква. П- провод или проводник.
Третья буква- материал изоляции. Р- резина. В- ПВХ- поливинилхлорид. П- полиэтилен;
Могут присутствовать и дополнительные буквы.
О- оплетка;
Т- для прокладки в трубах;
П- плоский.
Кабельной линиейназывается устройство для передачи электроэнергии, состоящее из одного или несколько кабелей соединенными муфтами или концевыми заделками.
Маркировка силовых линий
Марка состоит из букв русского алфавита. Порядок букв в марке следует от жилы к покрову.
Первая буква- материал токопроводящих жил. Медь не нумеруется. А- алюминий. Здесь же иногда при однопроволочных жилах в конце марки могут стоять буквы – ОЖ.
Вторая буква- материал изоляции.
Бумажная изоляция.
а) пропитанная маслоканифольной массой не маркируются.
б) обедненно-пропитанная В- в конце марки.
в) с неспекающемся составом Ц- в конце марки.
2. Пластмассовая изоляция .
а) В- ПВХ после жилы.
б) П- полиэтилен.
в) Пс - полиэтилен самозатухающий.
г) Пв- полиэтилен вулканизированный.
д) Пвс- полиэтилен вулканизированный затухающий.
3. Резиновая изоляция.
а) Р- обыкновенная резина после обозначения оболочки.
б) Рт- резина теплостойкая.
Третий слой- оболочка.
Гладкая алюминиевая. А - после изоляции.
Алюминиевая гофрированная – Аг.
Свинцовая- С.
ПВХ- В
Полиэтилен –П.
Резиновая оболочка Н после жилы.
Если в трехжильных кабелях жилы заключаются в металлическую оболочку, то перед буквой оболочки ставится буква О. Если кабель не имеет защитного покрова, то после оболочки Г- голый .
Четвертый слой- защитный покров от механических повреждений. Он состоит из кабельной брони, подушки и наружного покрова.
Кабельная броня состоит из:
двух стальных лент Б
плоских стальных оцинкованных проволок П
круглых стальных оцинкованных проволок К
одной профилированной оцинкованной ленты БбГ
Подушка состоит из бумаги, пластмассы и битума:
нормального исполнения (бумага, пластмасса).
без подушки - б.
усиленная с одним слоем пластмассовой ленты – л.
особо усиленная с двумя пластмассовой ленты – 2л.
выпрессованный полиэтиленовый шланг – n.
выпрессованный ПВХ шланг – В.
Наружный покров. Для защиты от коррозии и механических воздействий.
Джутобитумные покрытия не маркируется
Стеклянная пряжа
Шланги:
из ПВХ – Шв
из полиэтилена - Шп
Без покрова - Г
АВВГ – алюминиевый кабель с алюминиевой жилы с ПВХ оболочкой и ПВХ оболочкой без защитного покрова.
ААБ – алюминиевые жилы с бумажной изоляцией в алюминиевой оболочке бронированной стальной ленты с джутобитумным покрытием.
ААШ – алюминиевый шланг из ПВХ.
СБ – медный бронированный стальной с двумя лентами
Способ прокладки кабелей
По территории предприятия прокладывают большое количество параллельно идущих кабелей (20-30 шт). Обычно кабели прокладываются в тоннелях вместе с контрольными кабелями и трубопроводами воды.

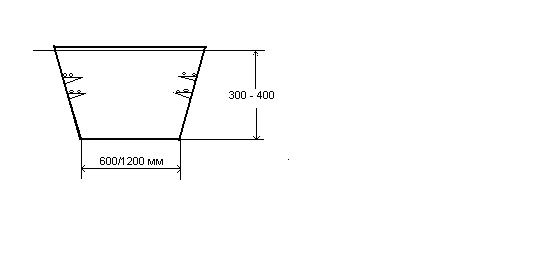

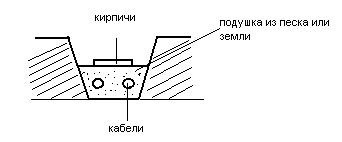

При числе кабелей 6-30 их прокладывают в специальных кабельных каналах. При малом числе кабелей (до 6 штук) их прокладывают в траншеях или по стенам зданий или технологическим эстакадам. Кабели, положенные в траншеях, защищены кирпичами или железобетонными плитами.
|
|
Достоинства: дешевизм, большой длительно допустимый ток.
Недостатки: меньшая надежность, неудобство ремонта.
