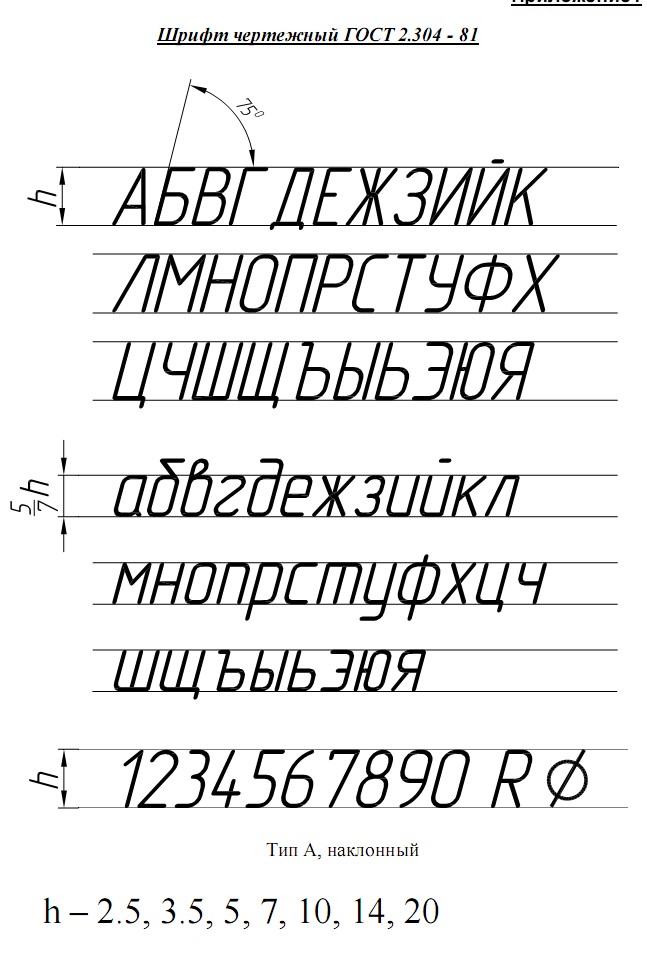

Додаток а Шрифт креслярський гост 2.304-81

Тип А, нахилений

Рисунок А.1

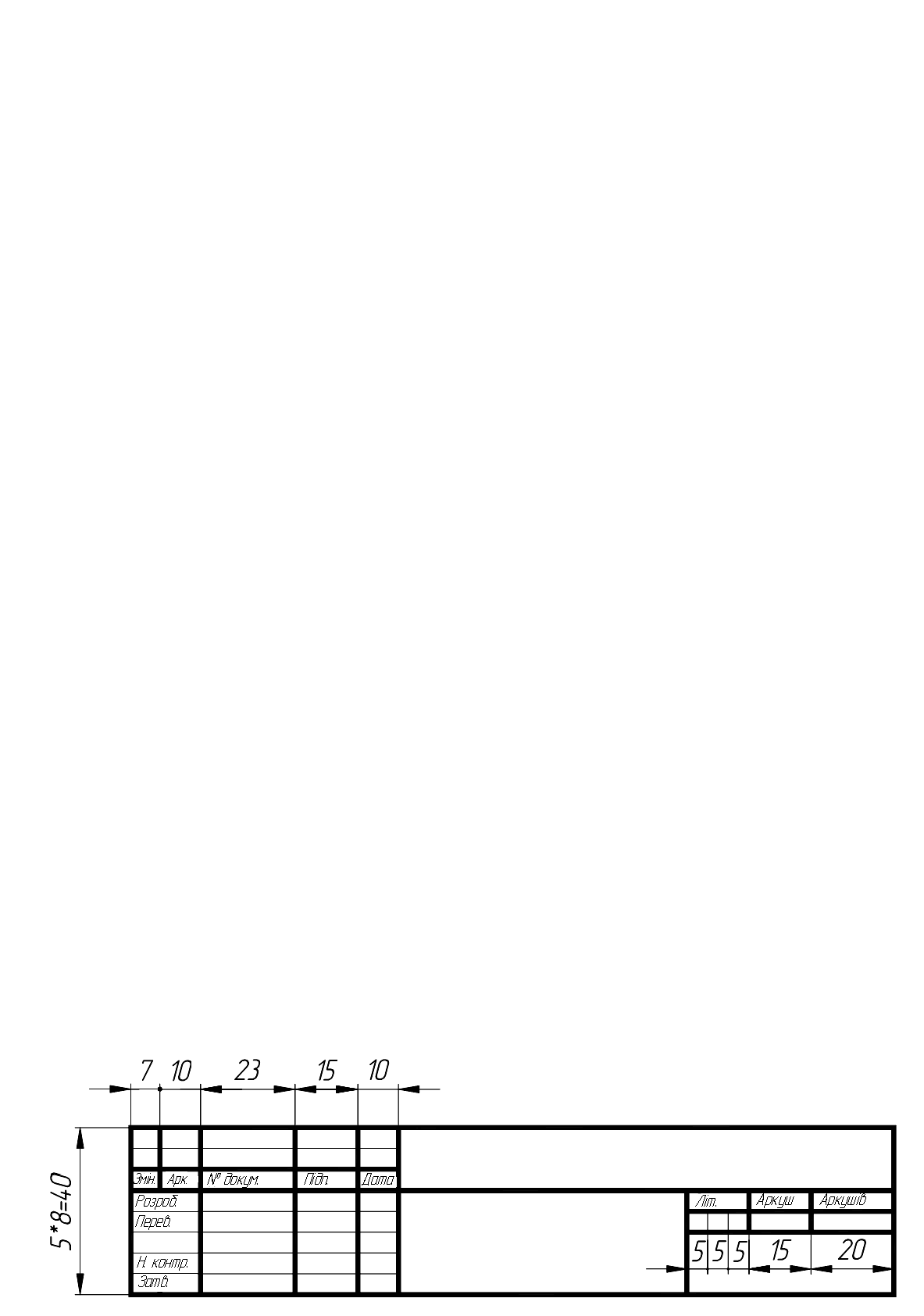

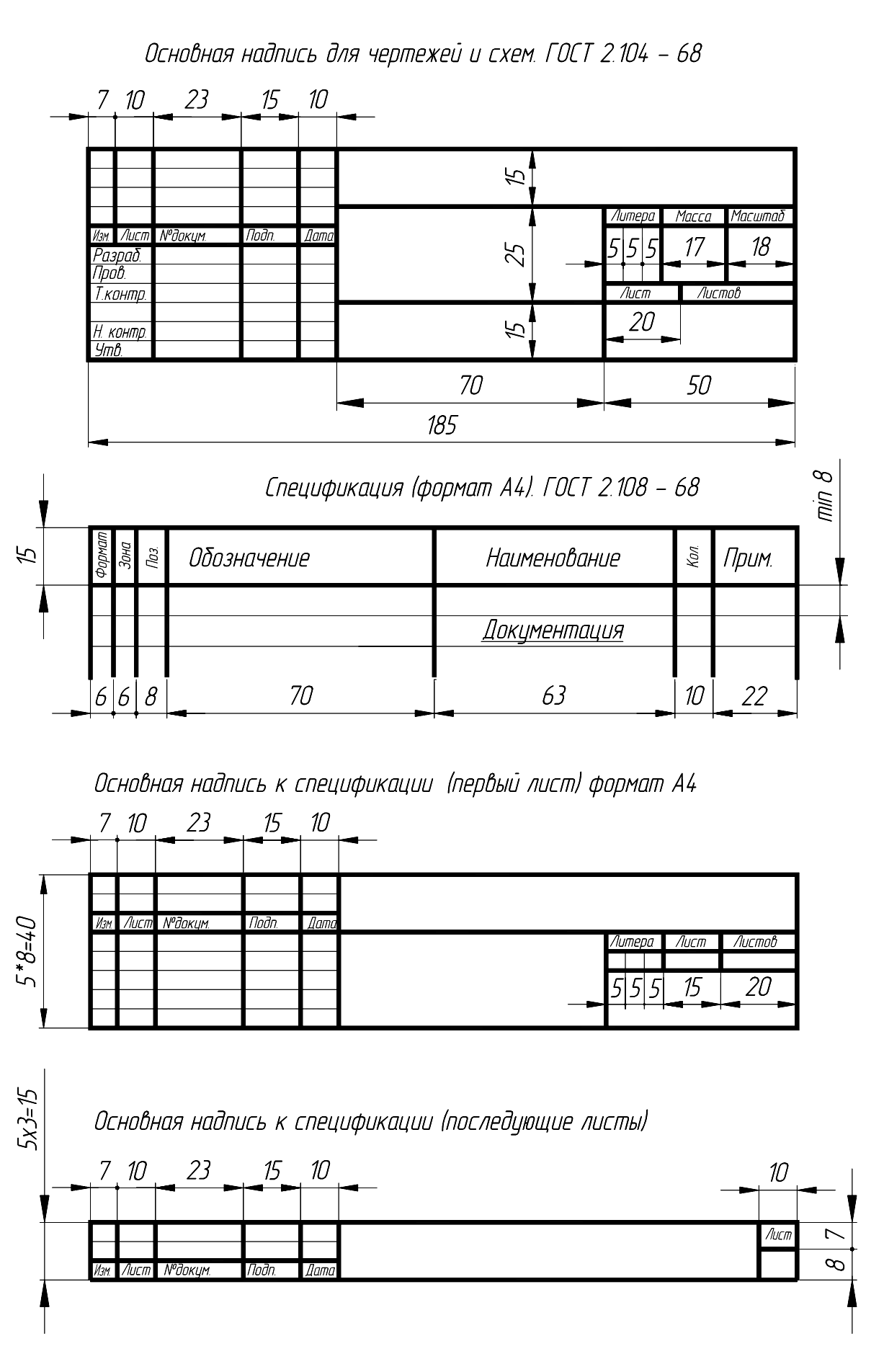

Основний напис для креслень та схем. ГОСТ 2.304–68

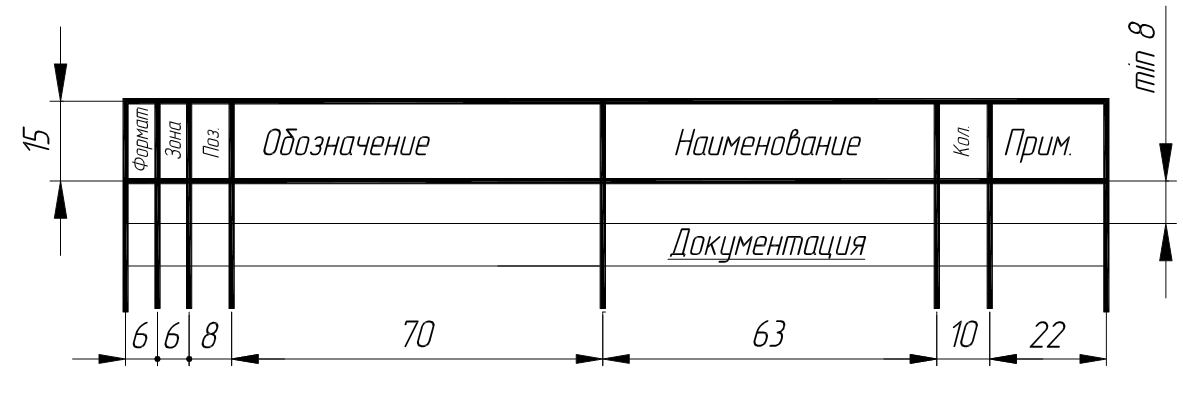

Специфікація (формат А4). ГОСТ 2.108–68

Основний напис до специфікації (перший аркуш) формат А4

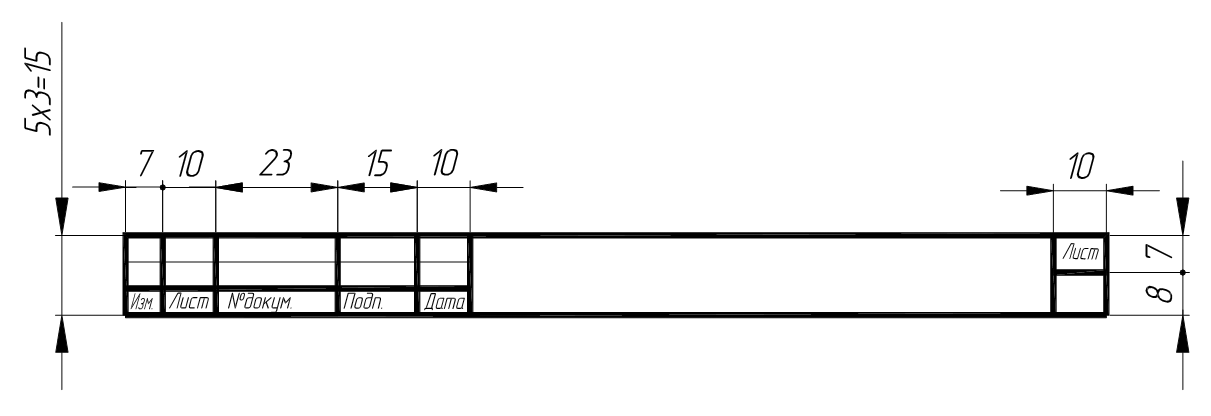

Основний напис до специфікації (наступні аркуші)

Рисунок А.2

Додаток б

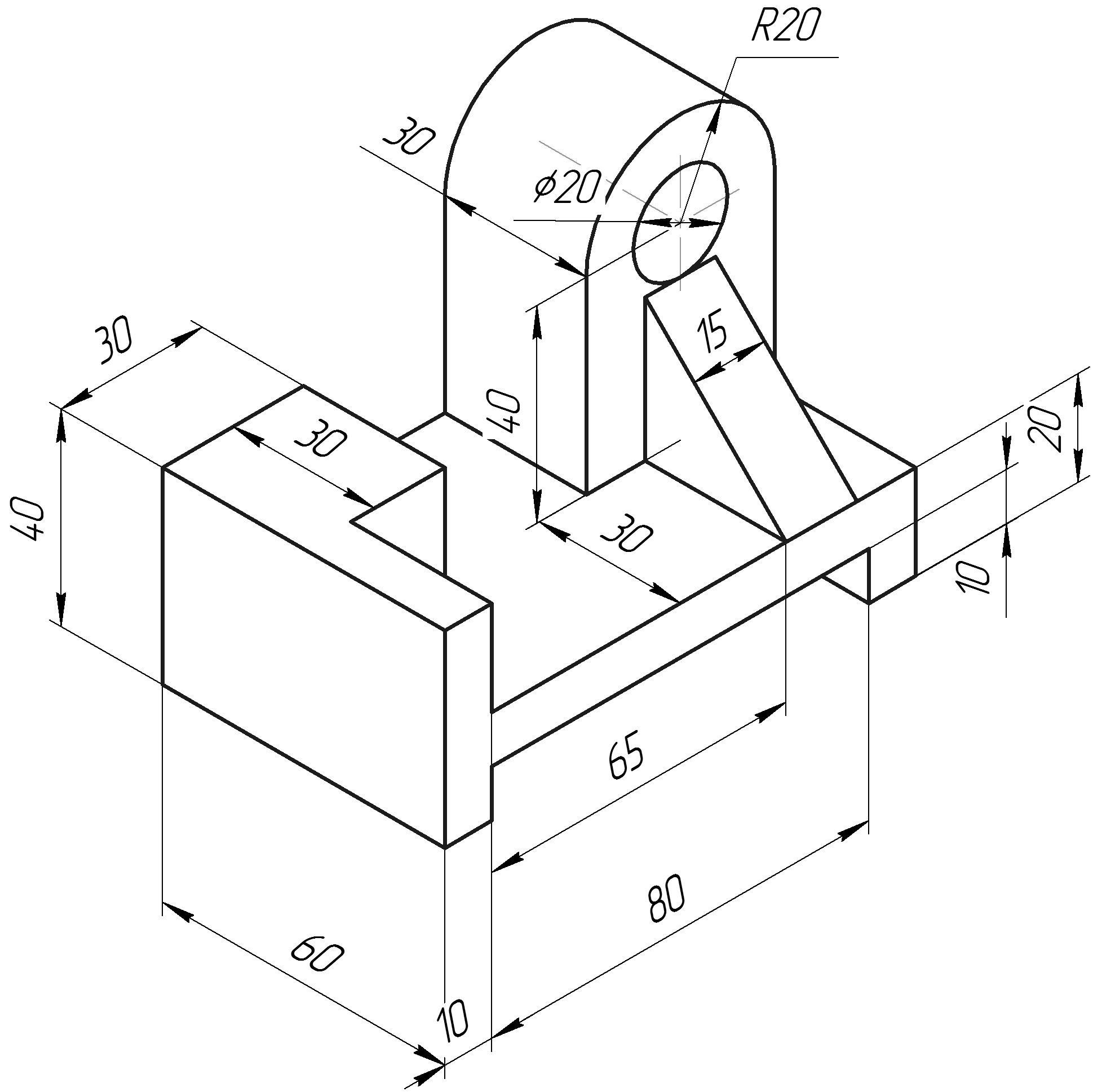

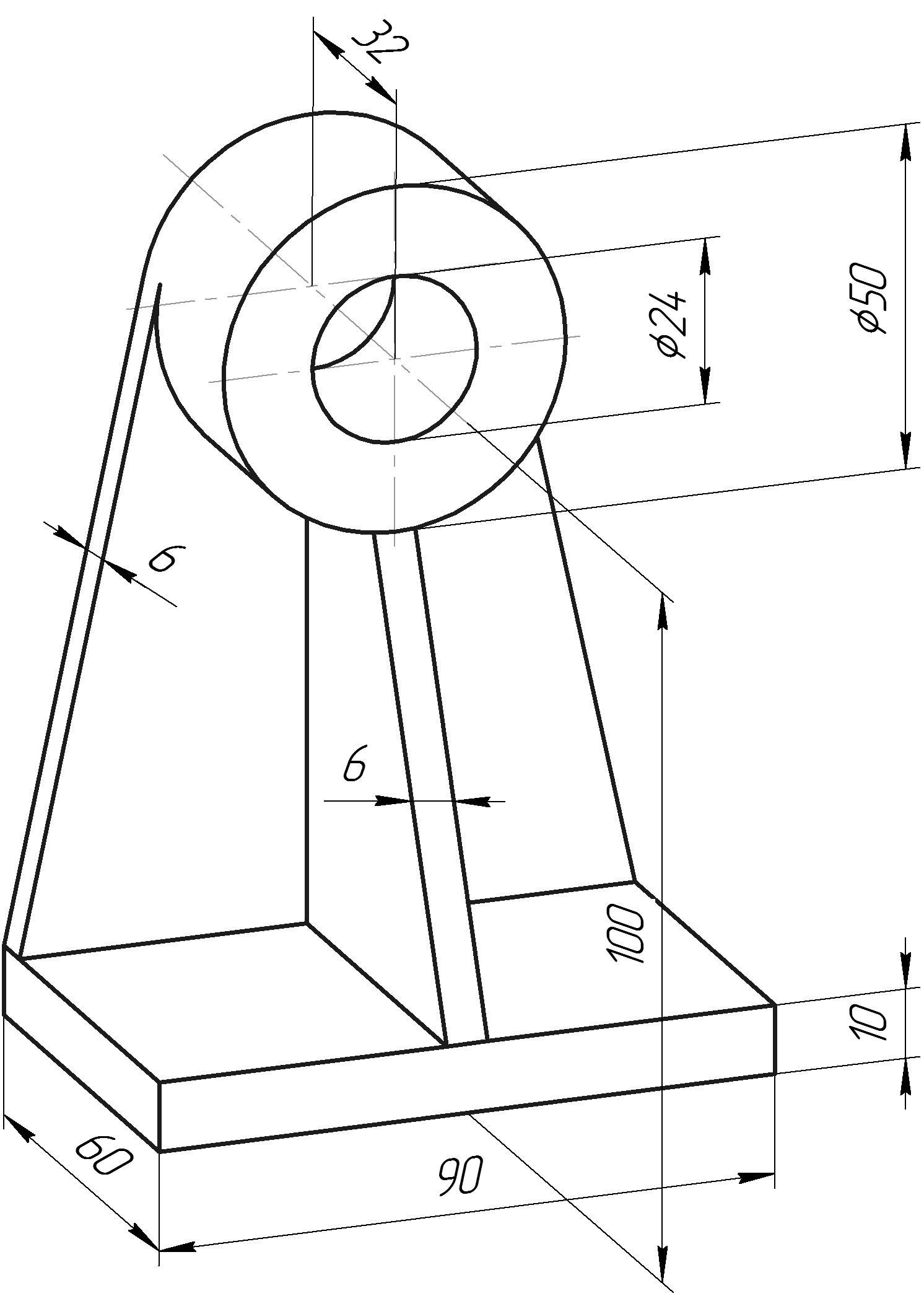

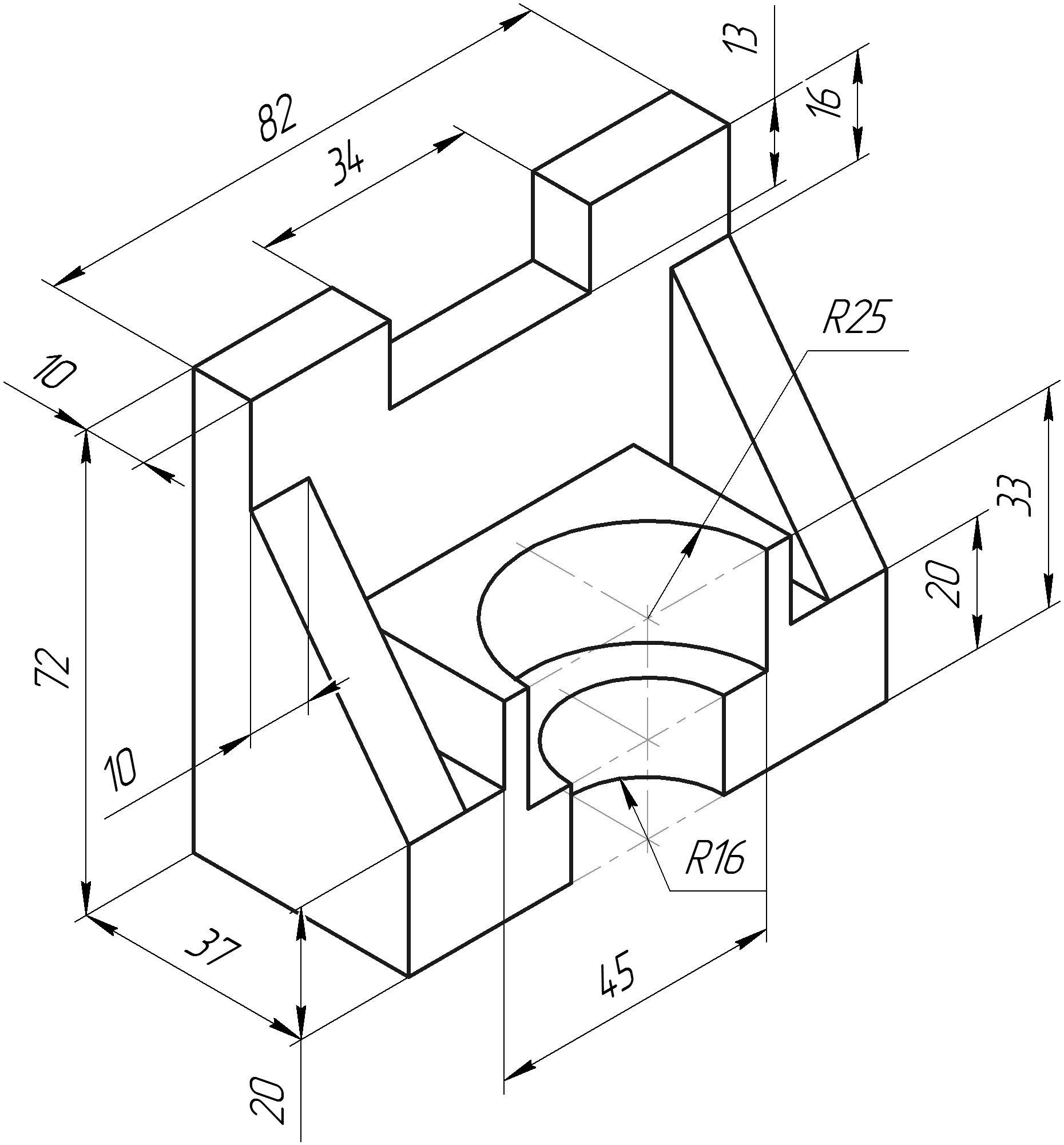

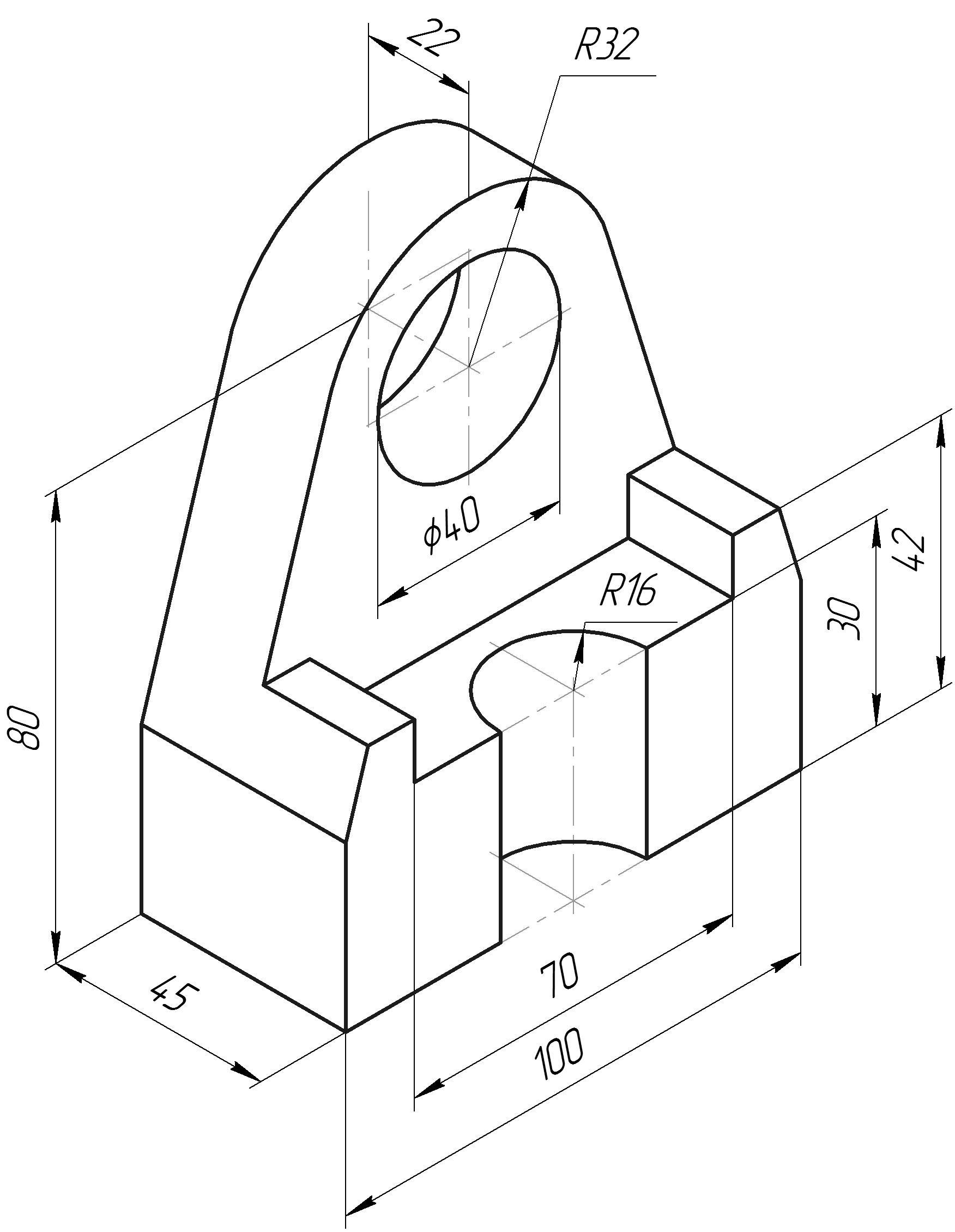

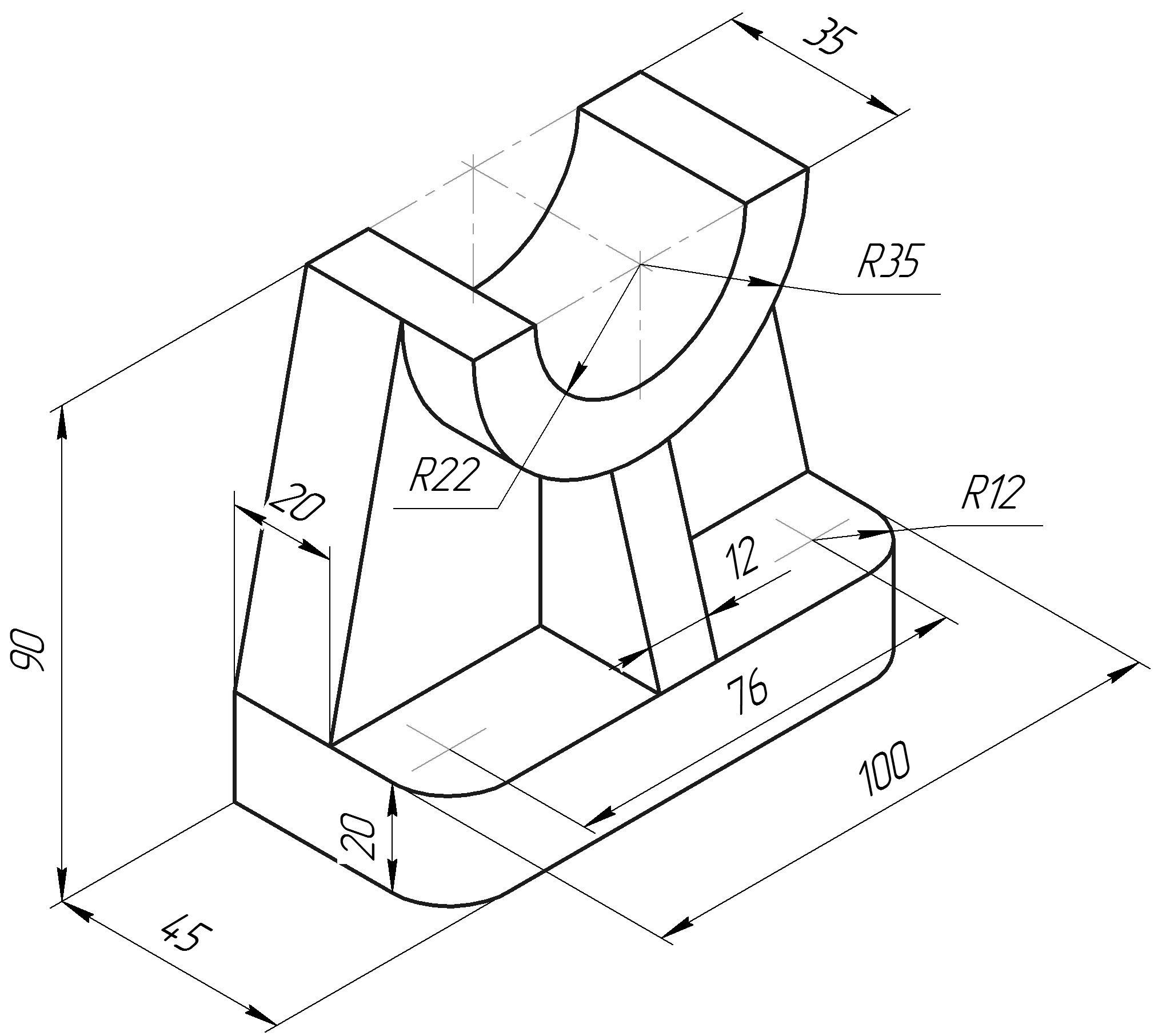

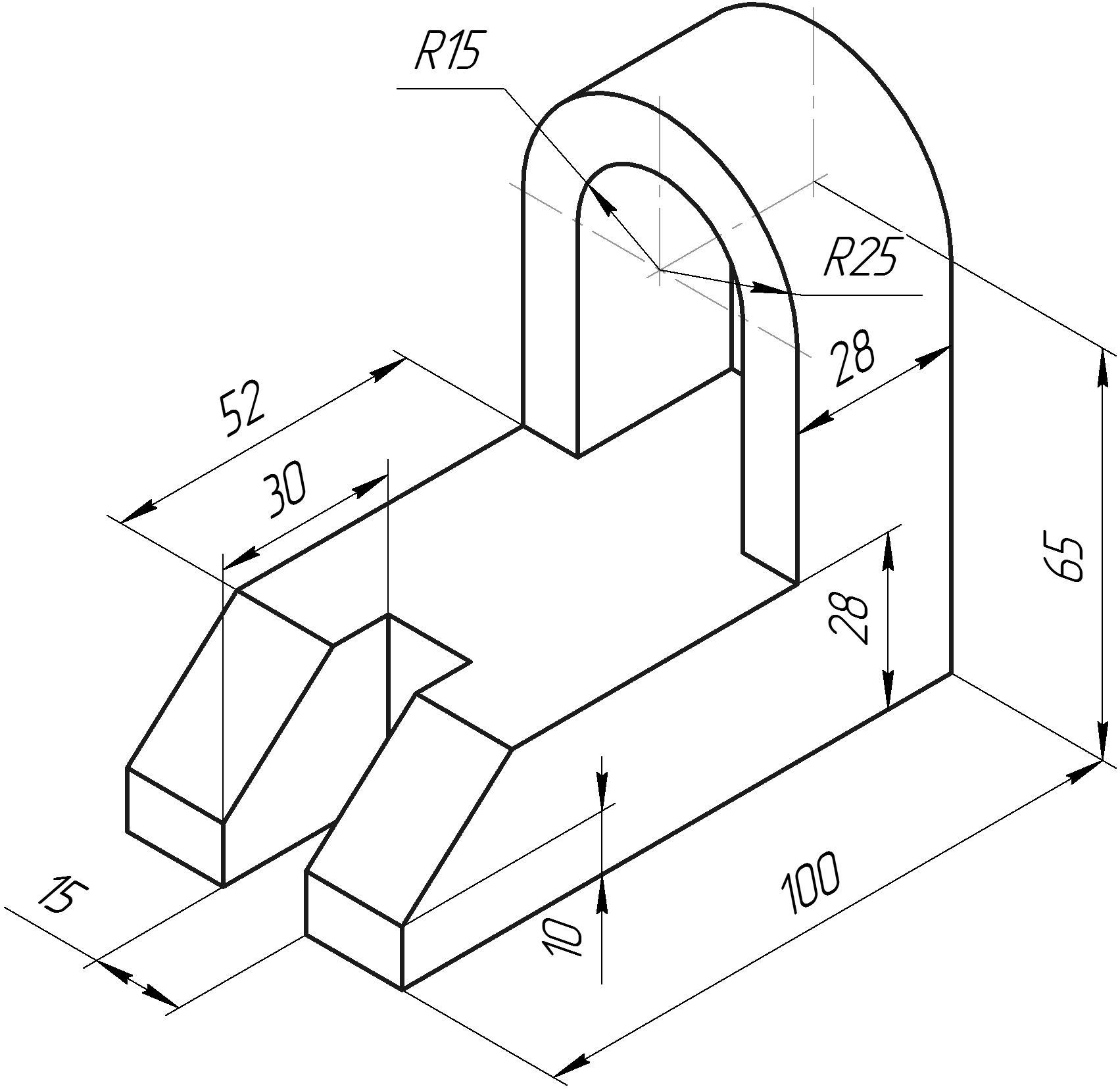

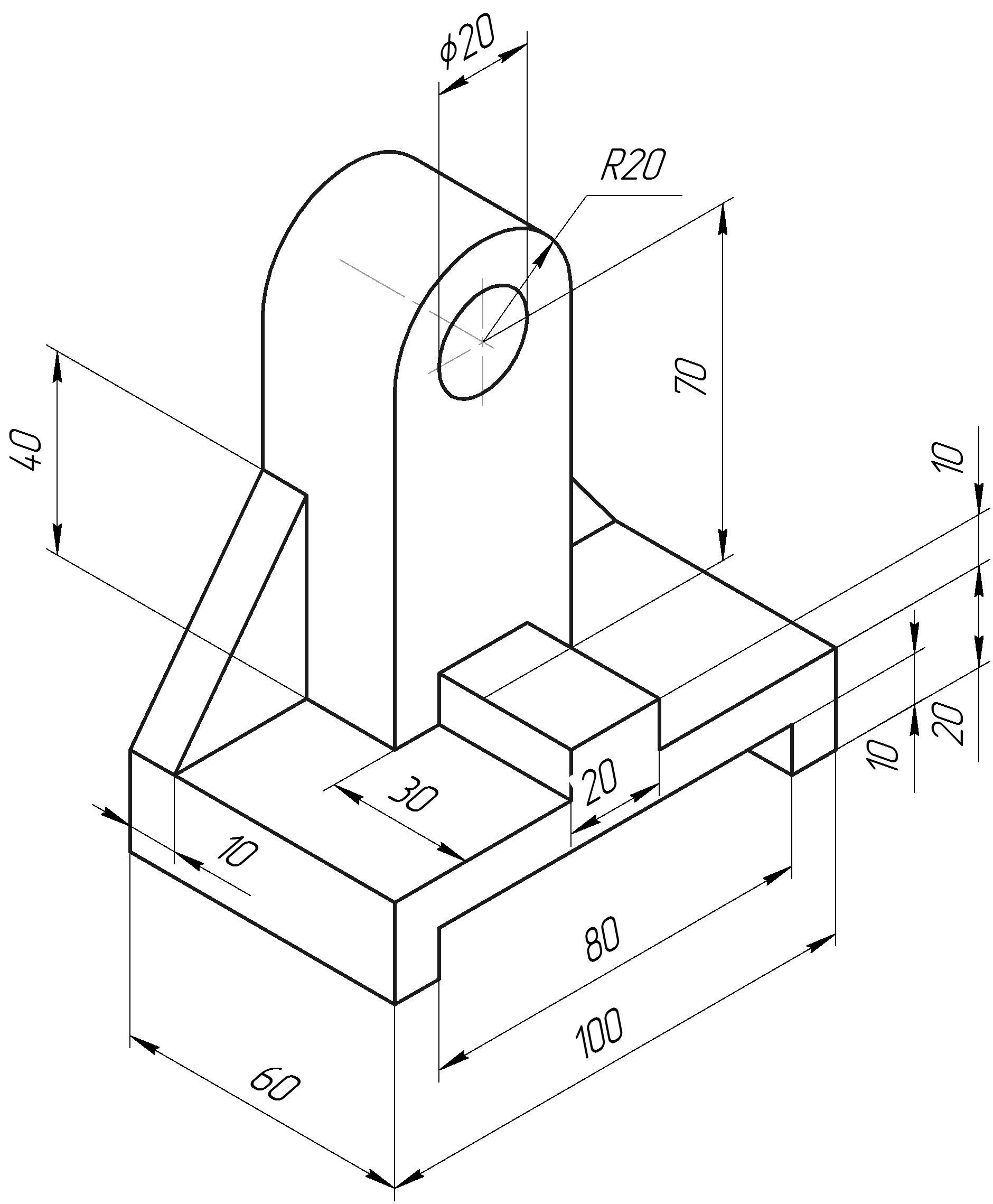

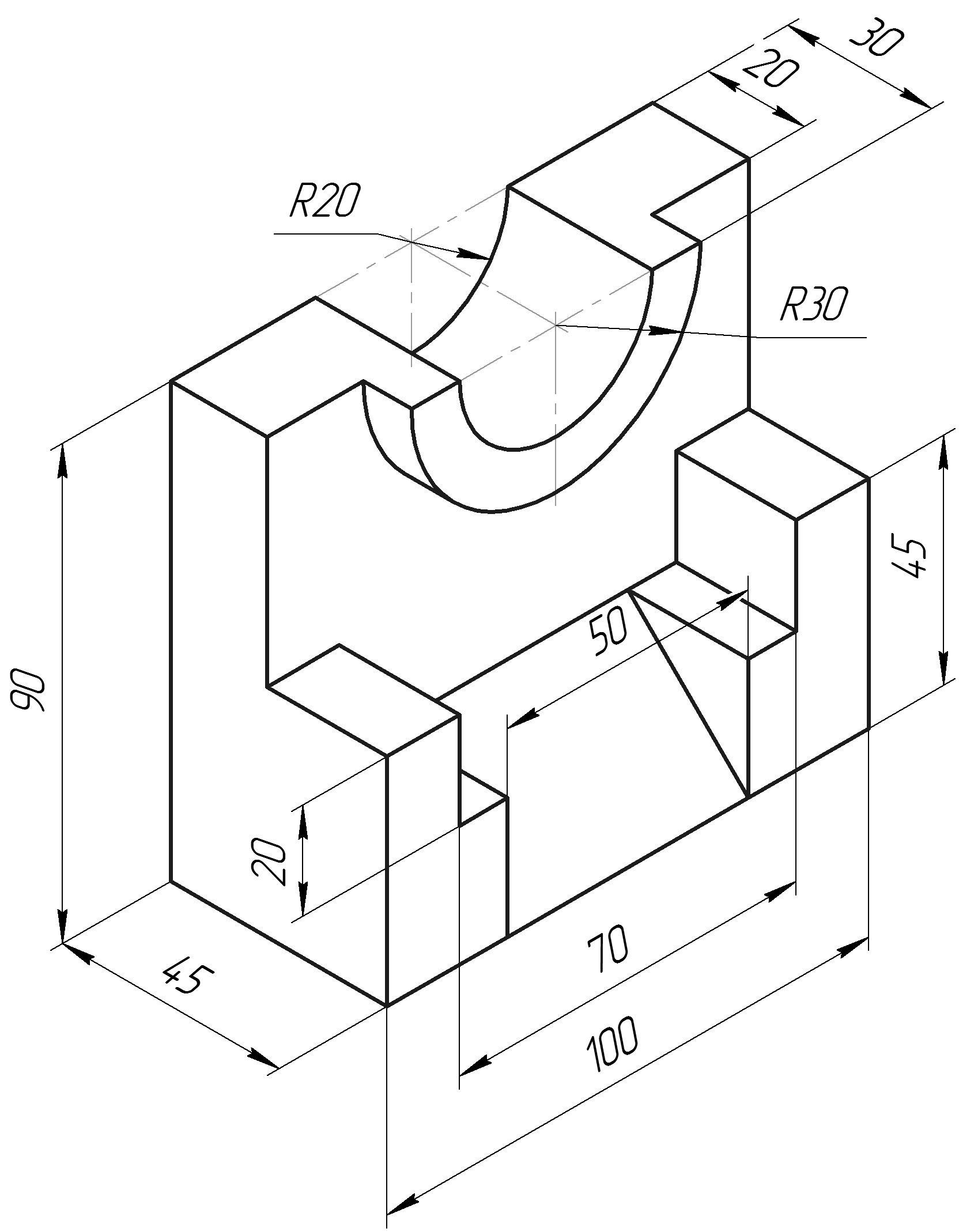

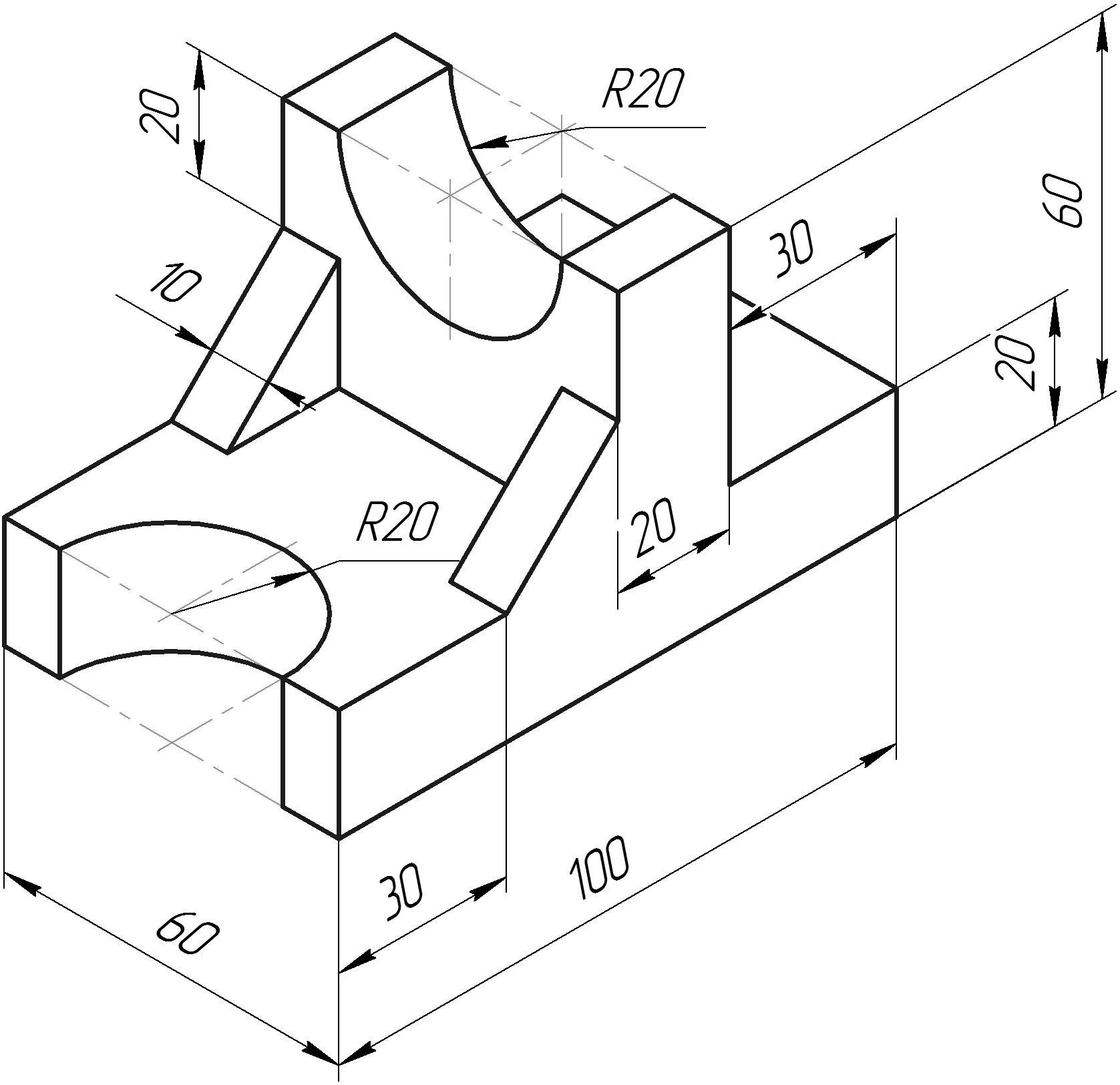

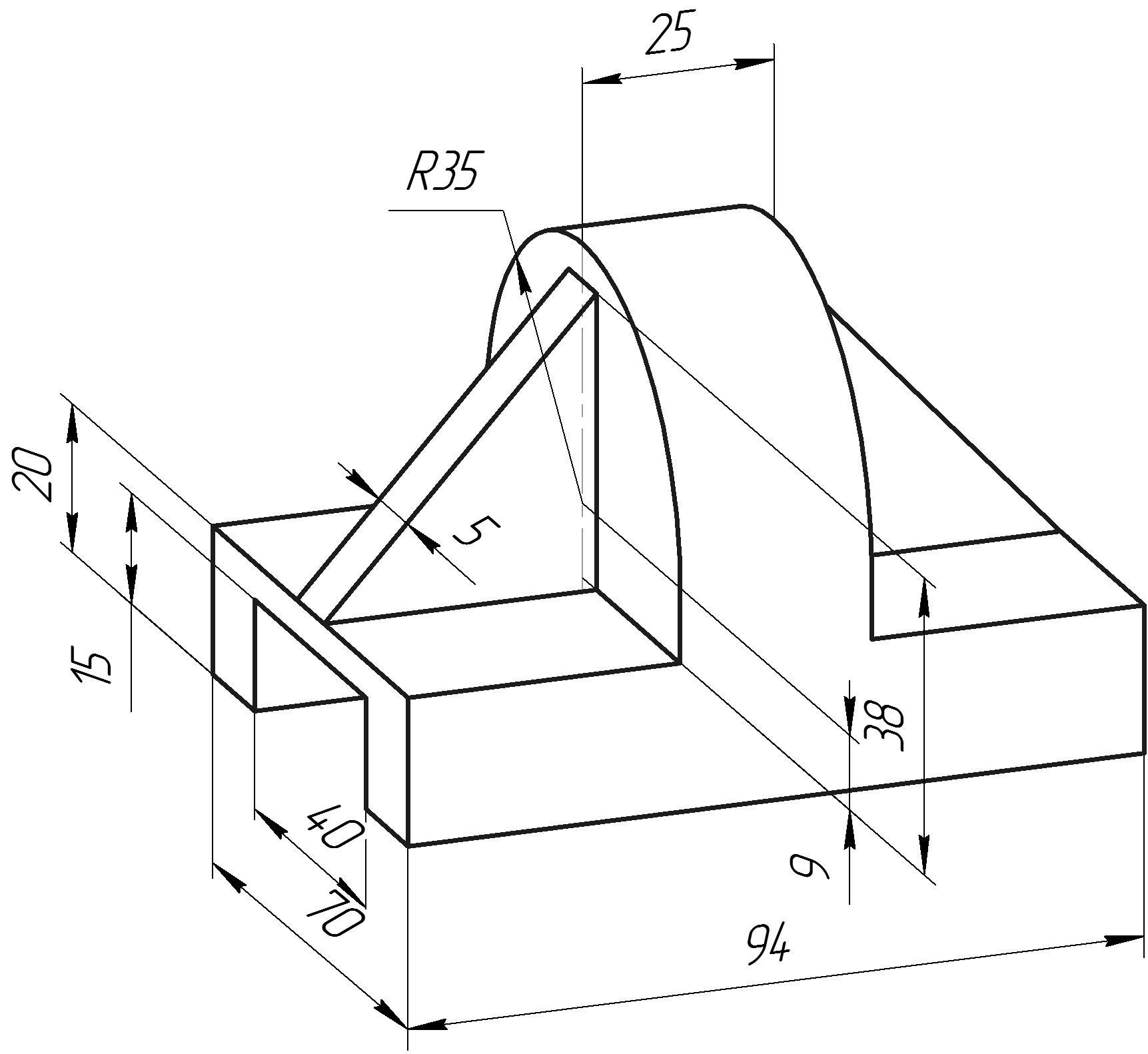

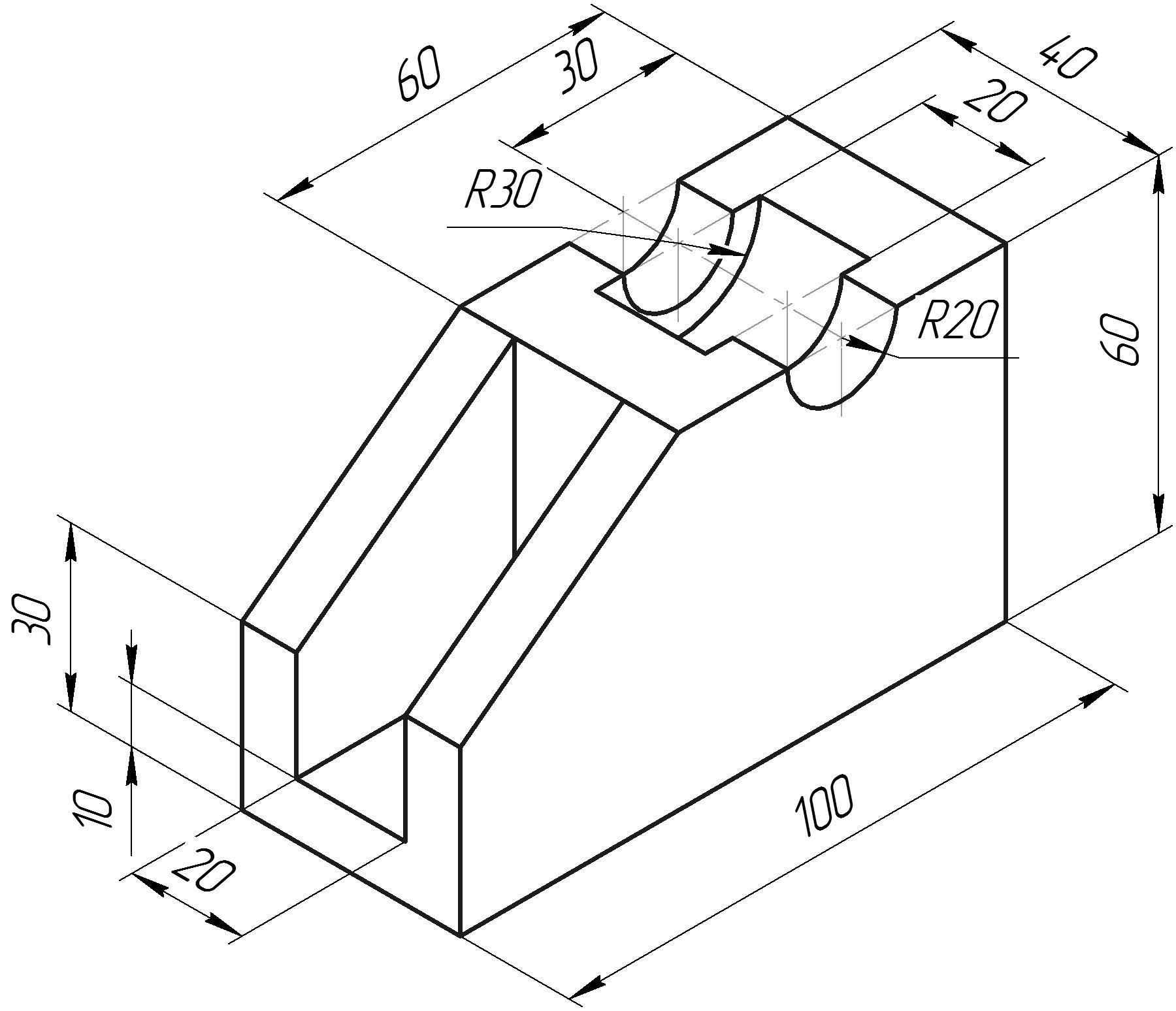

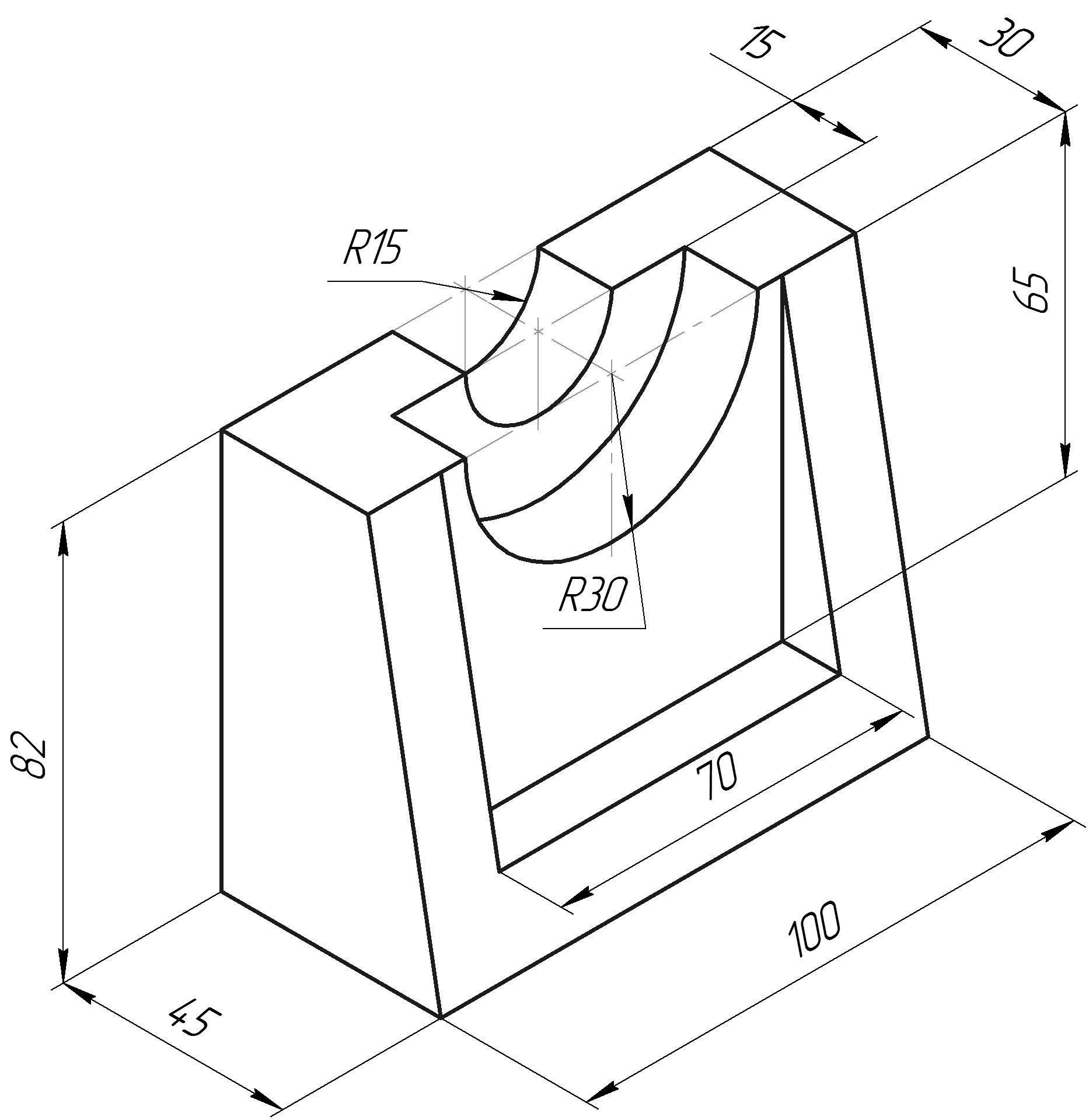

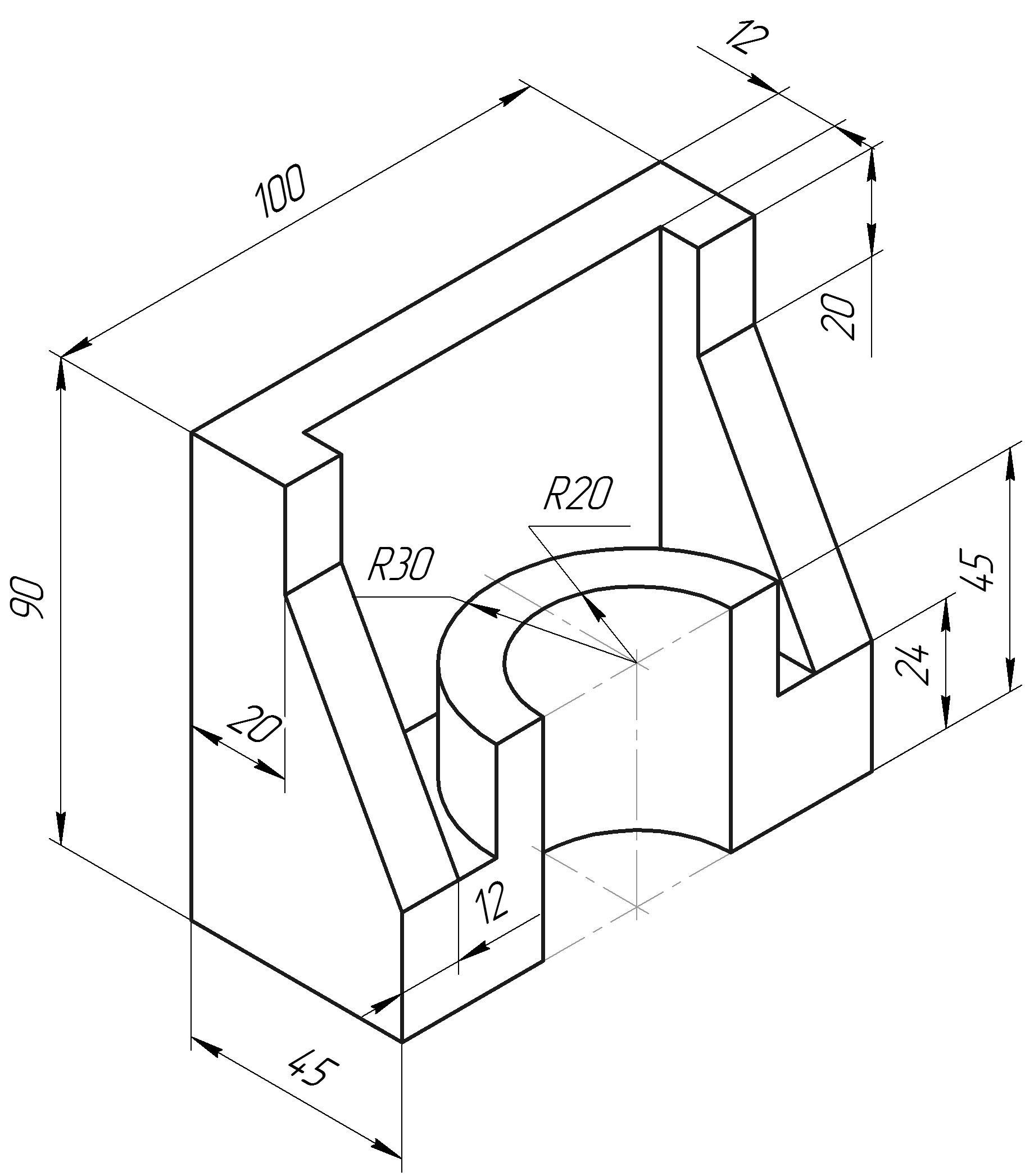

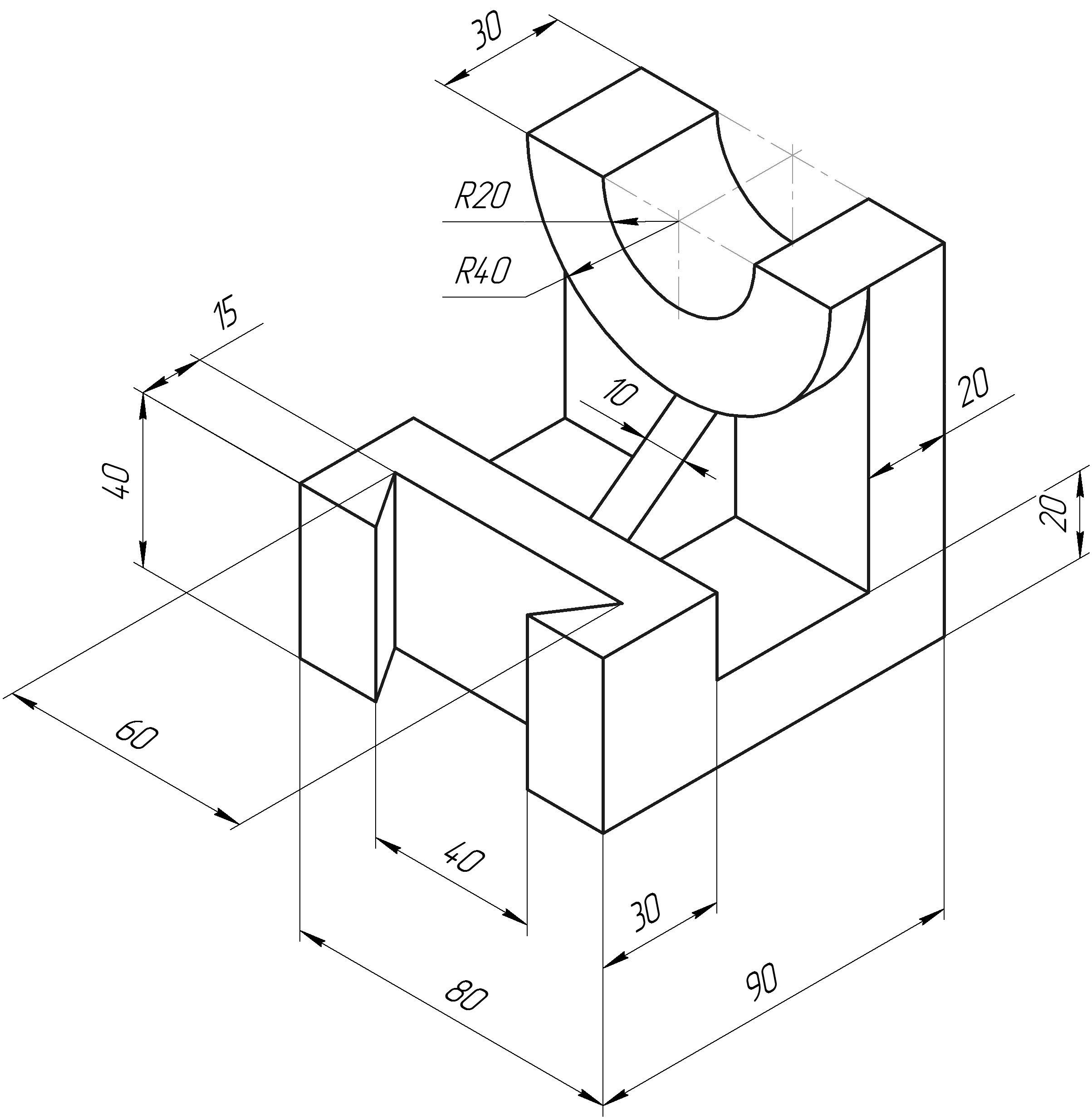

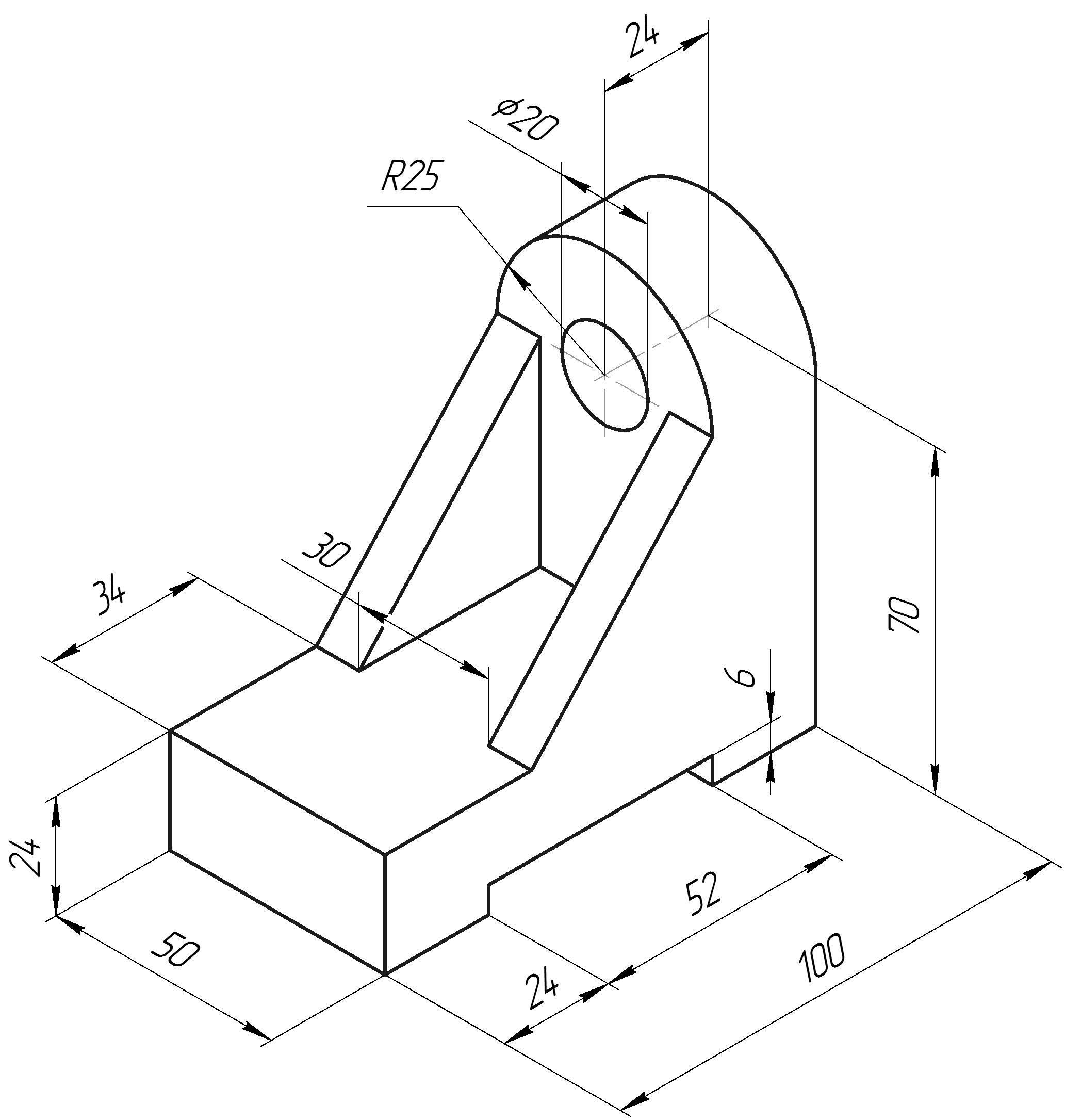

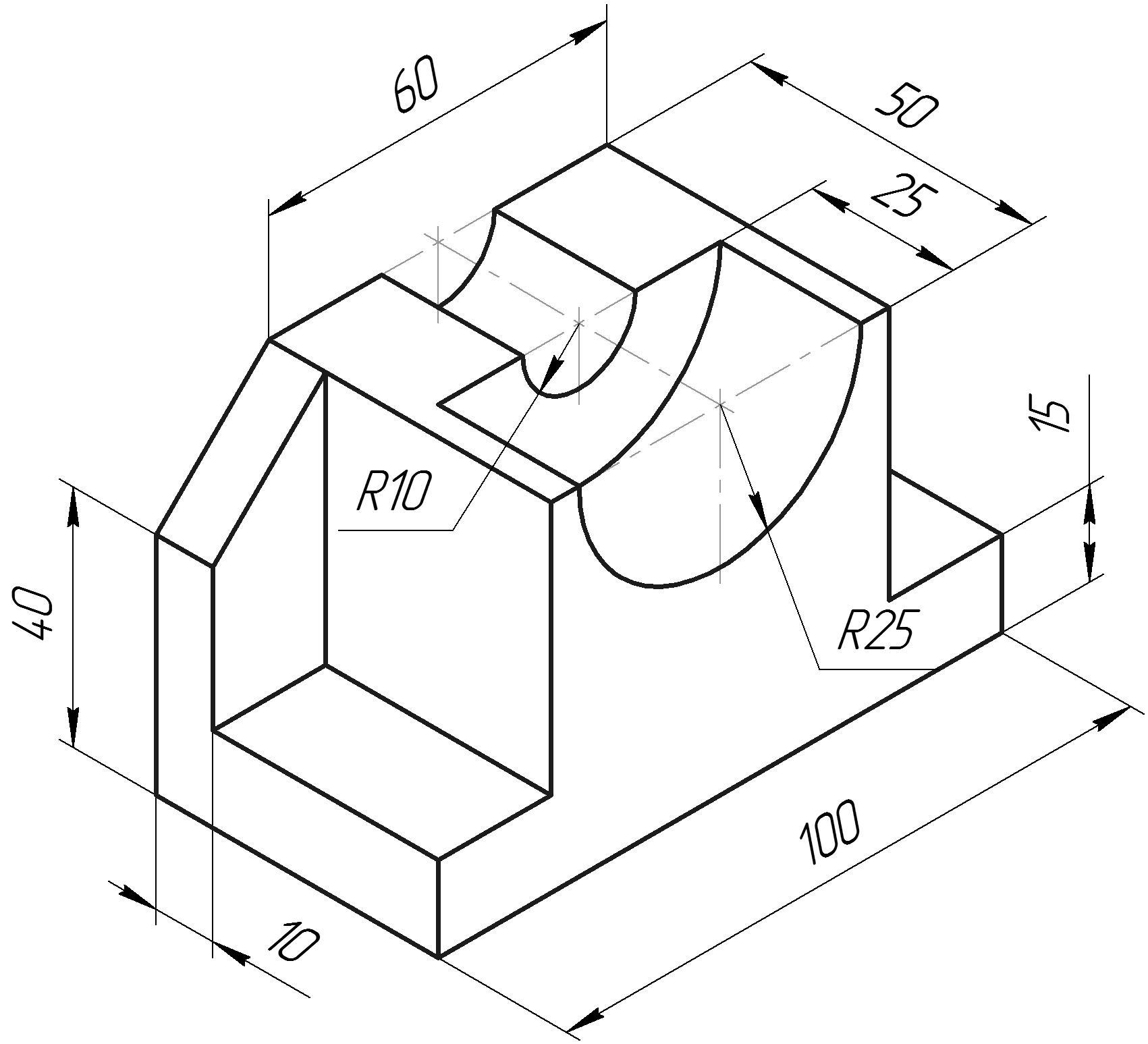

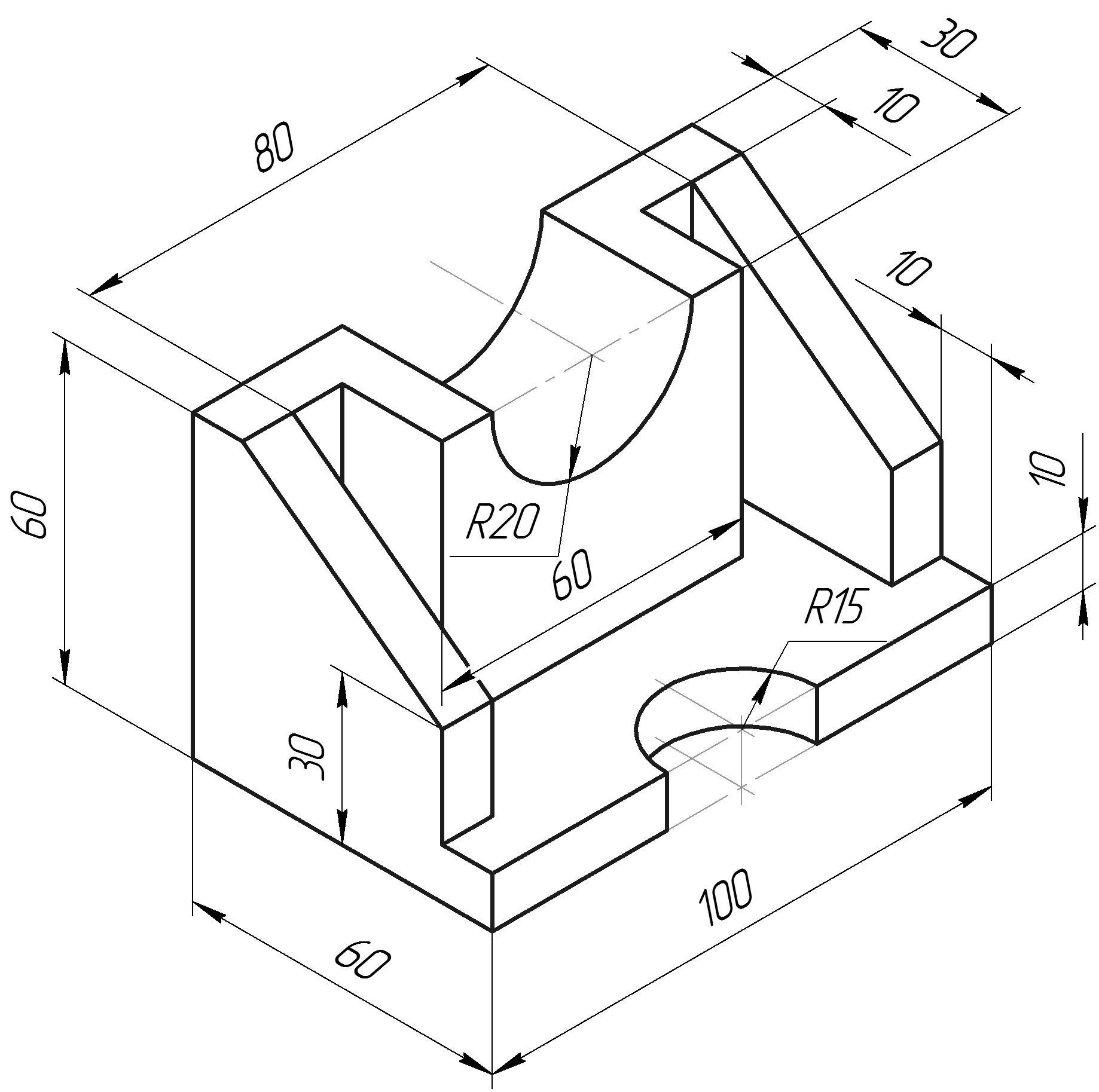

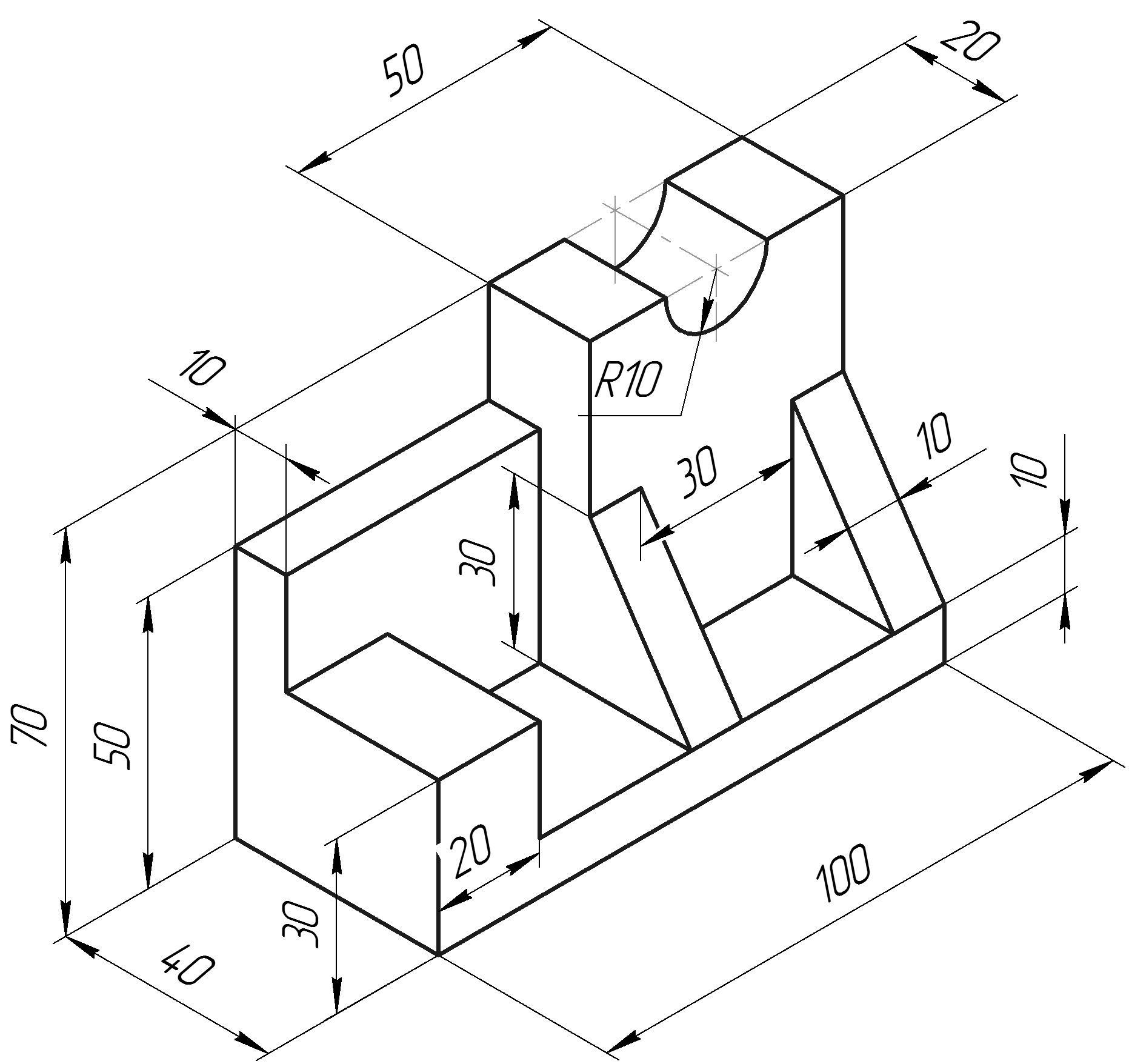

Рисунок Б.1 – Завдання для виконання графічної роботи «Вигляди»

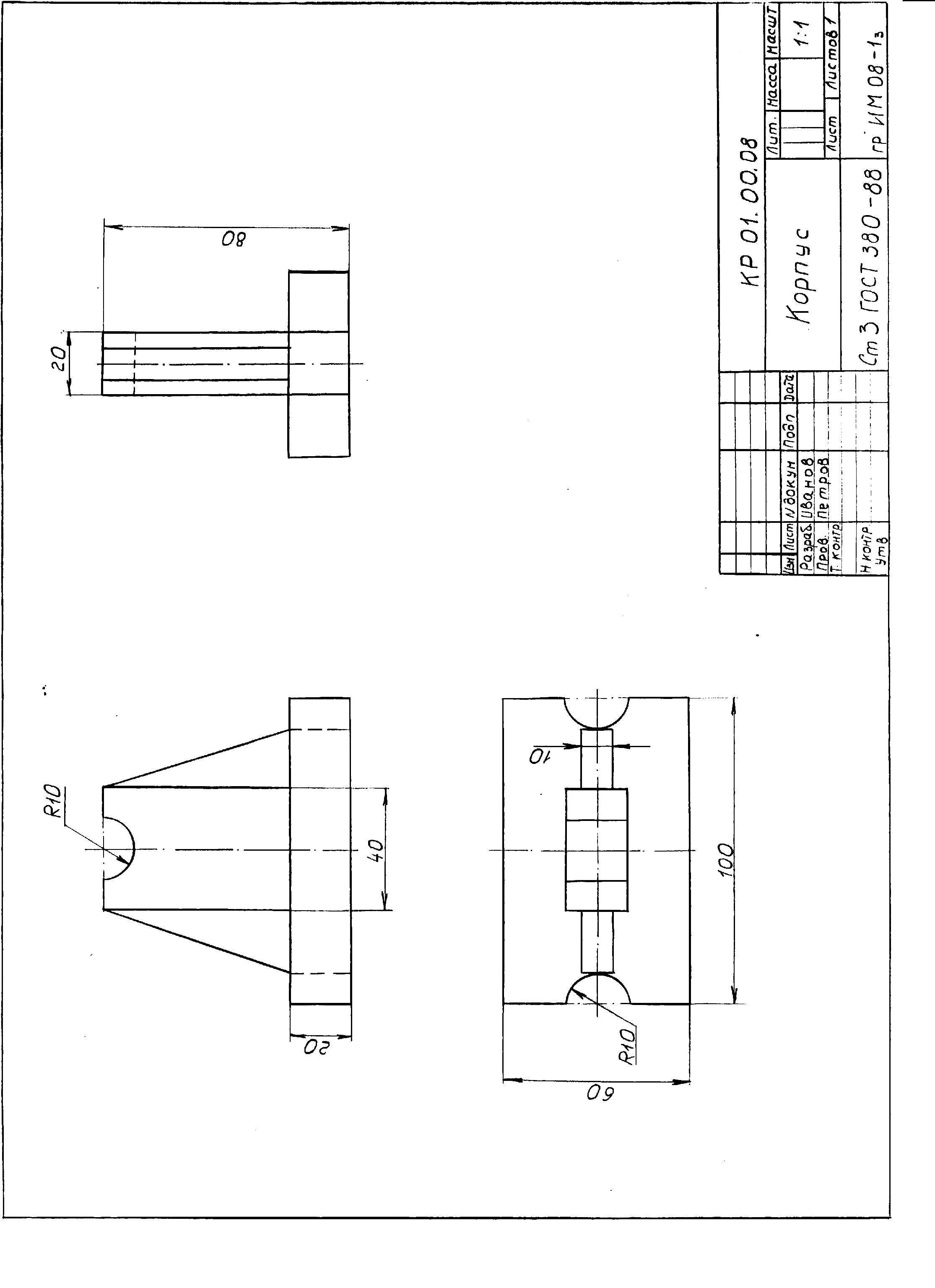

Рисунок Б.2 – Приклад виконання графічної роботи «Вигляди»

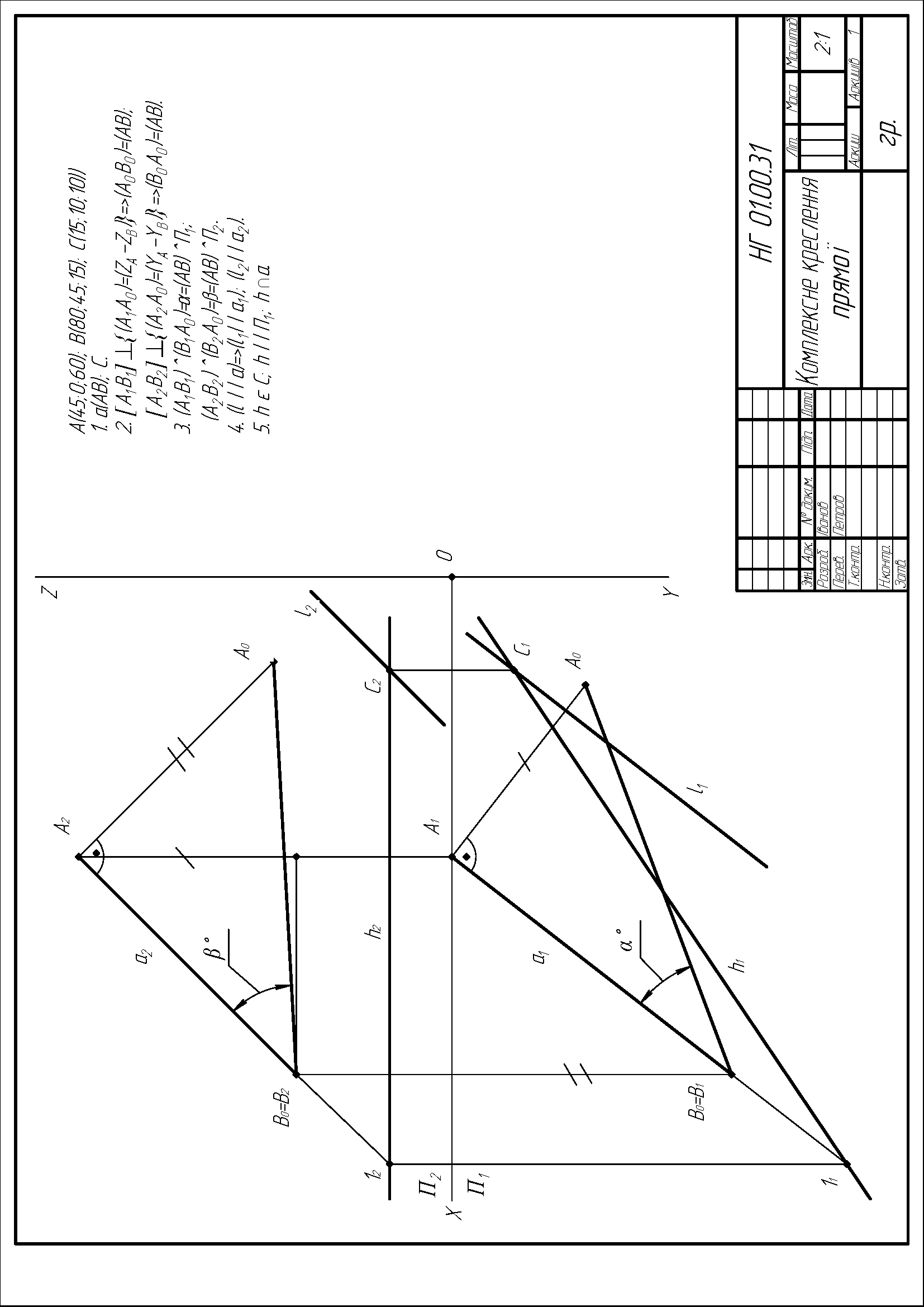

Рисунок Б.3 – Приклад виконання графічної роботи за умовою задачі № 6 (комплексне креслення прямої)

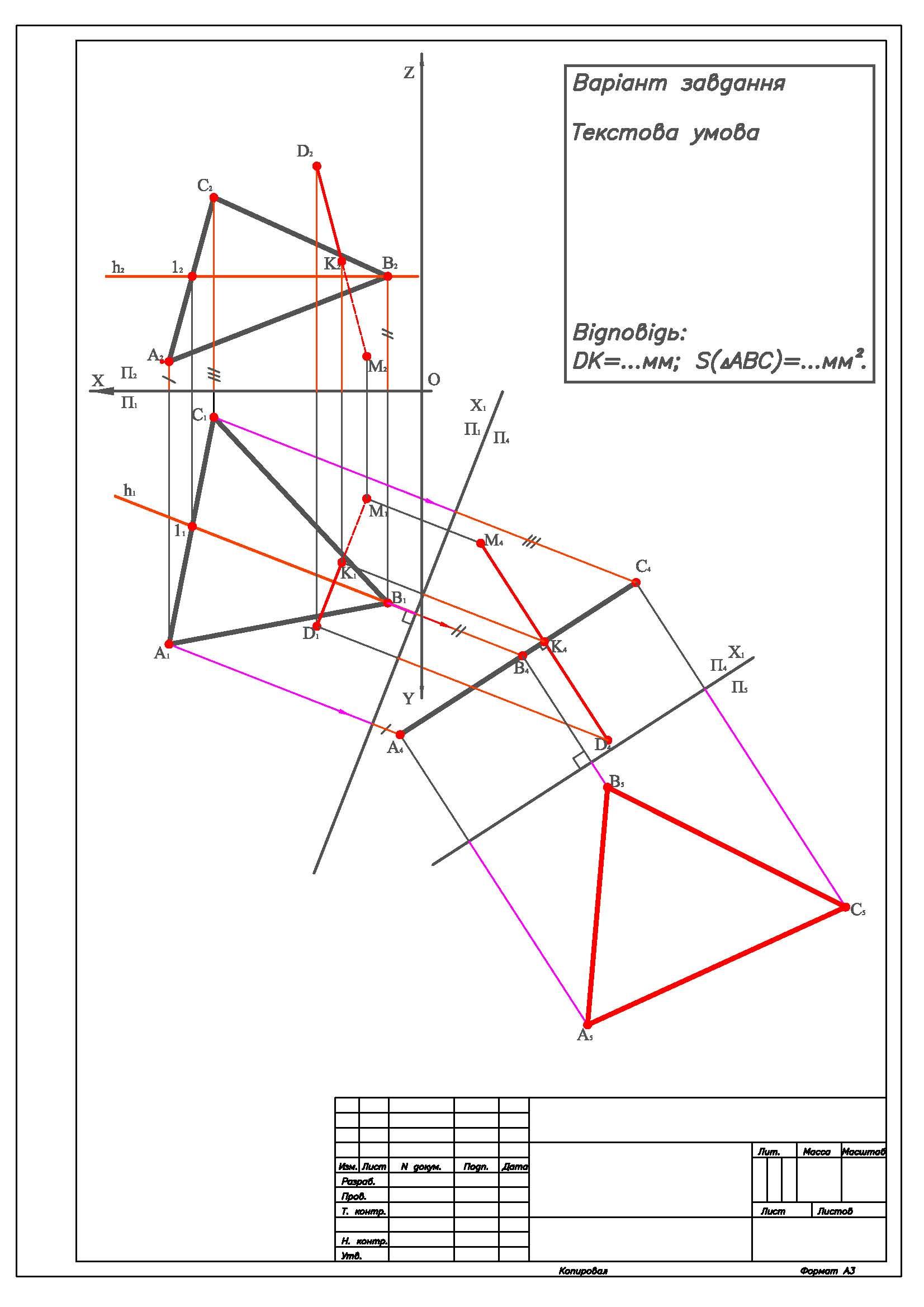

Рисунок Б.4 – Приклад виконання графічної роботи за умовою задачі № 12 (відстань від точки до прощини)

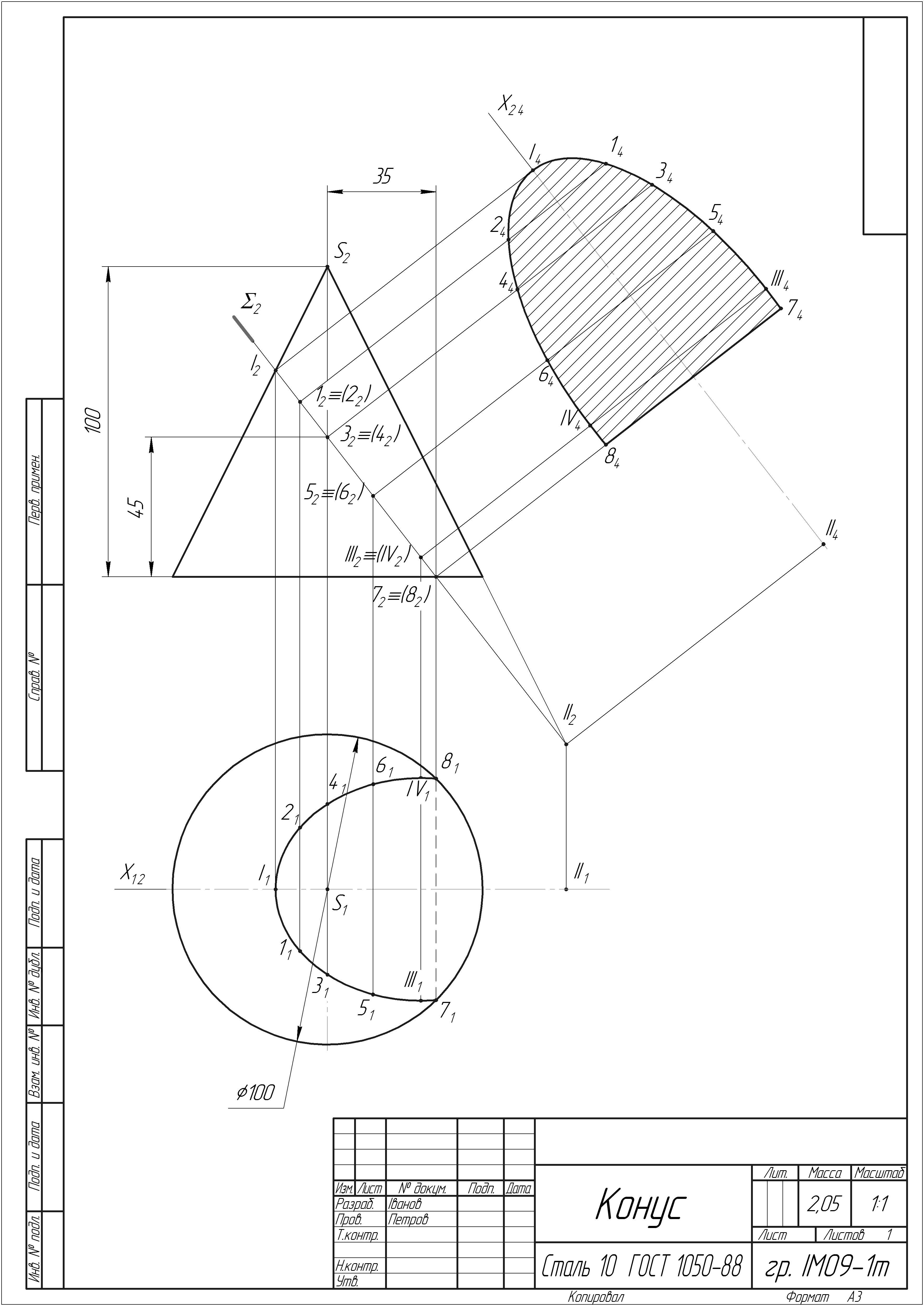

Рисунок Б.5 – Приклад виконання графічної роботи за умовою задачі № 14 (переріз конусу)

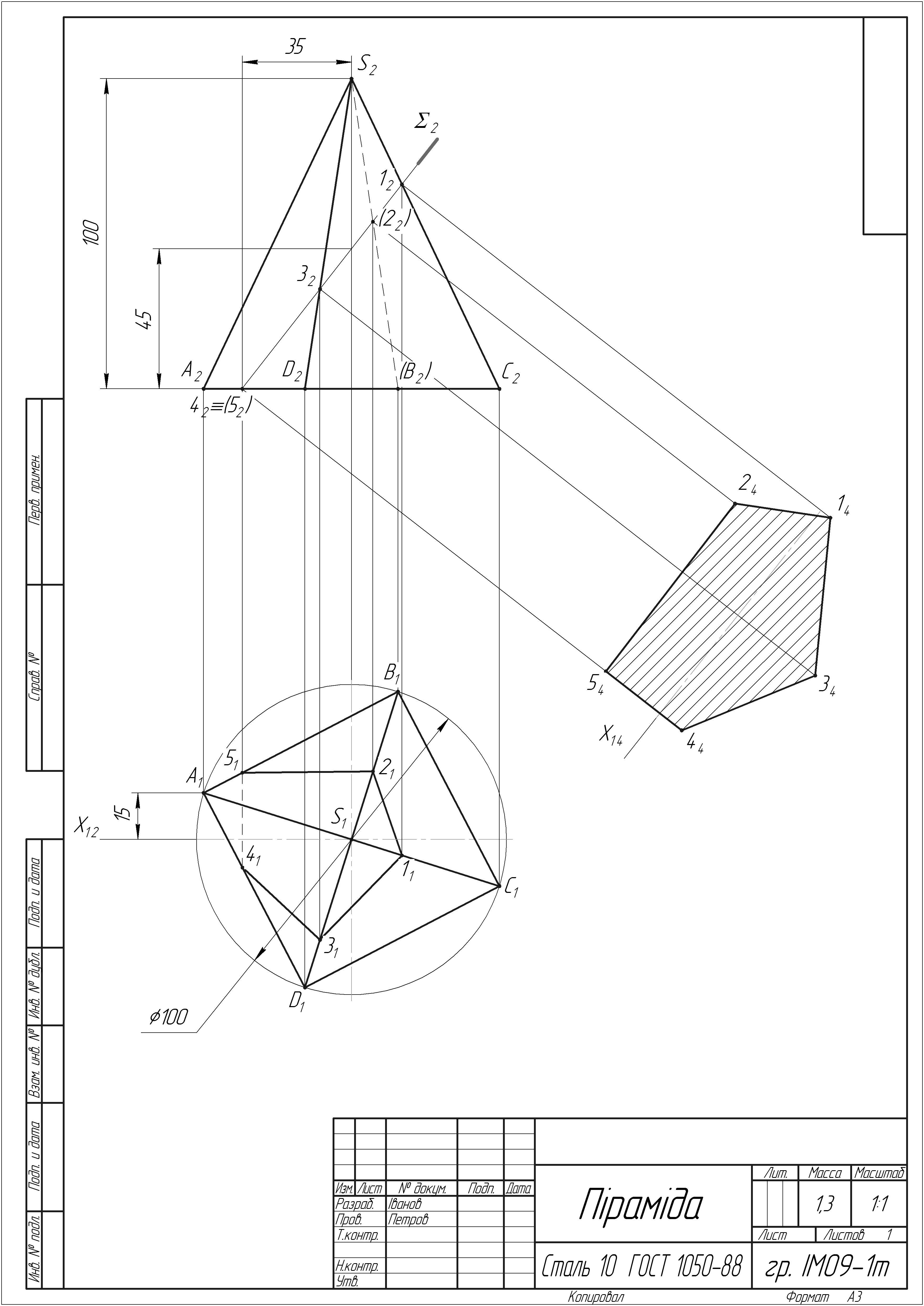

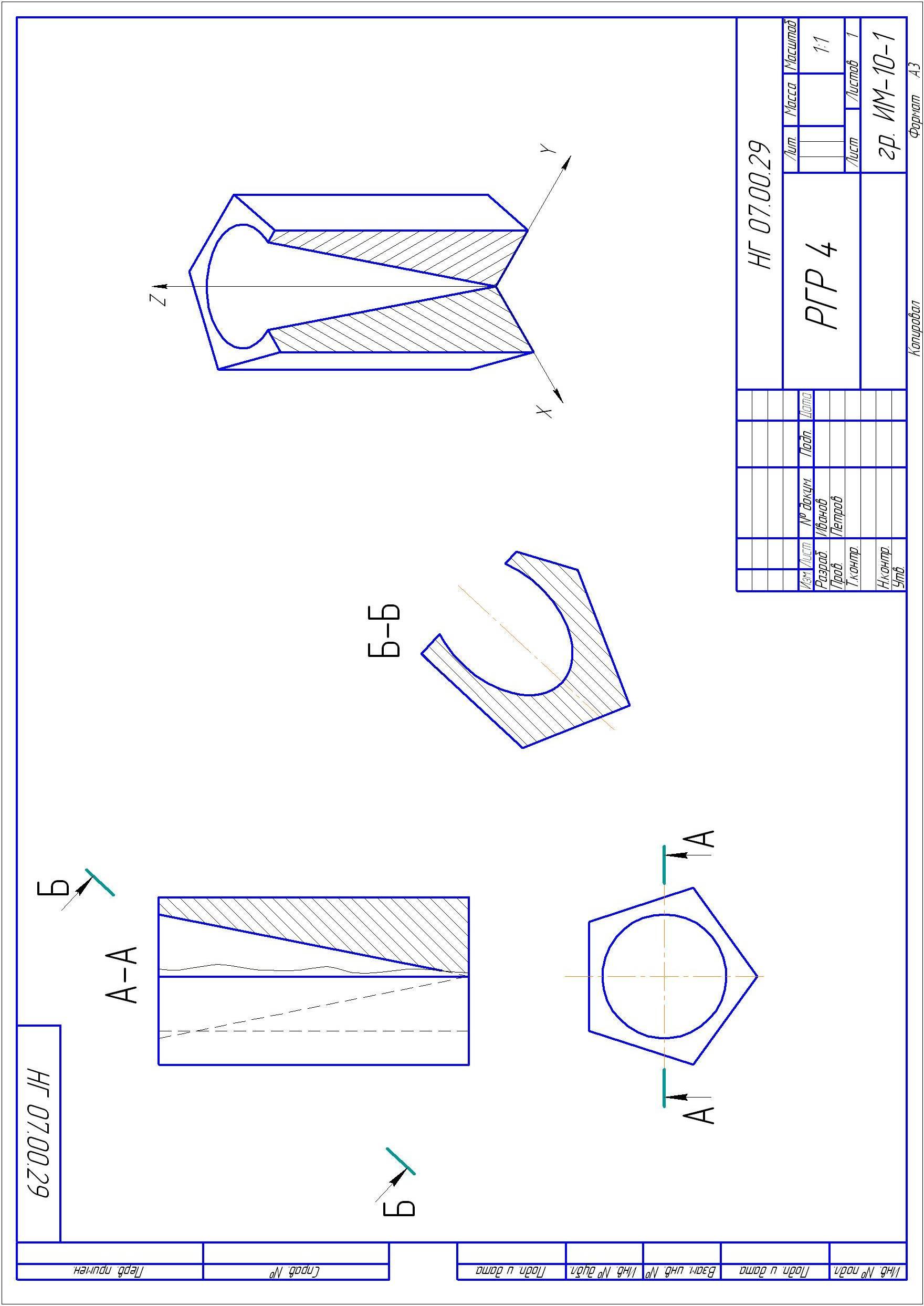

Рисунок Б.6 – Приклад виконання графічної роботи за умовою задачі № 14 (переріз піраміди)

Рисунок Б.7 – Приклад виконання графічної роботи за умовою задачі № 17

Додаток в

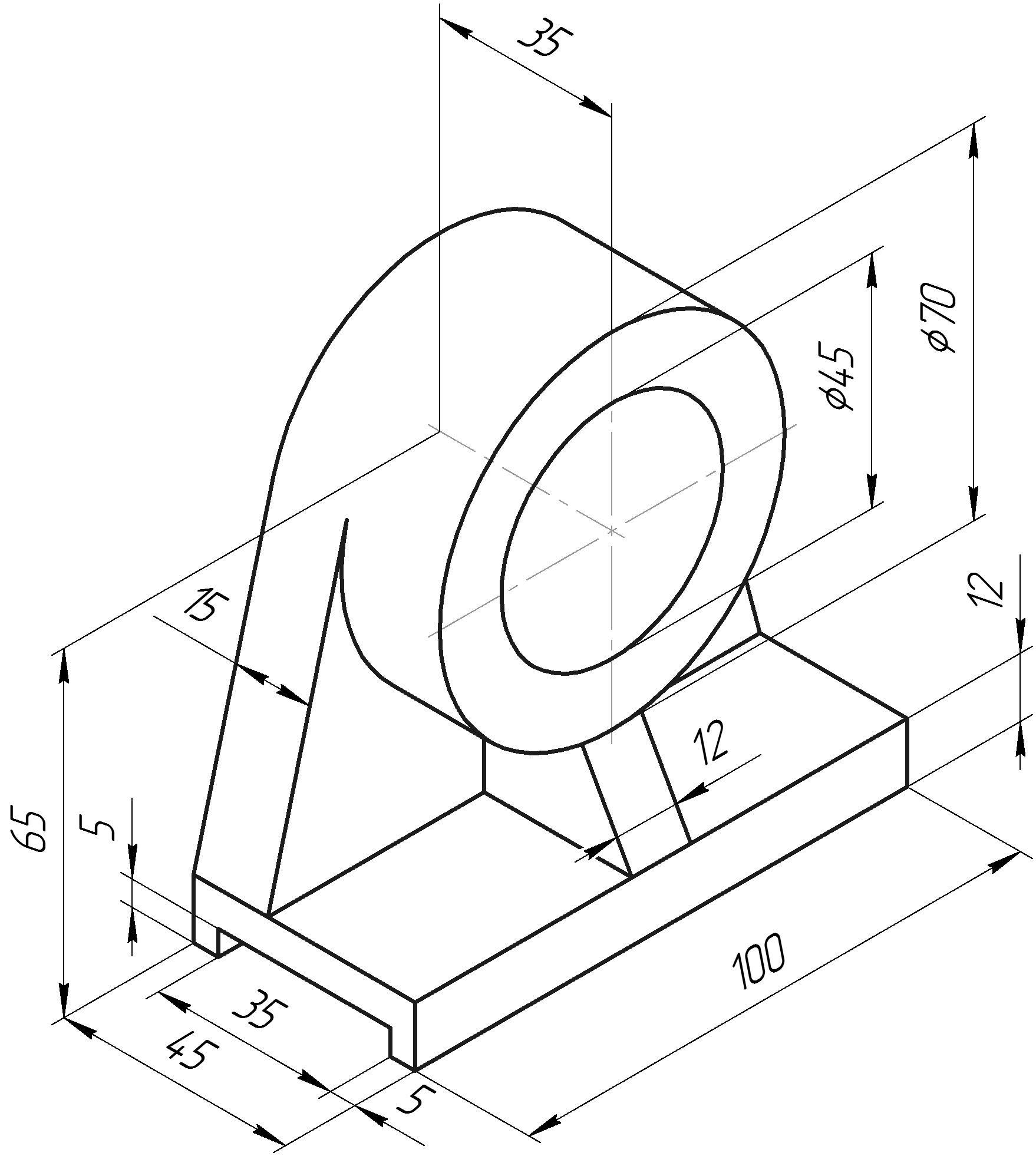

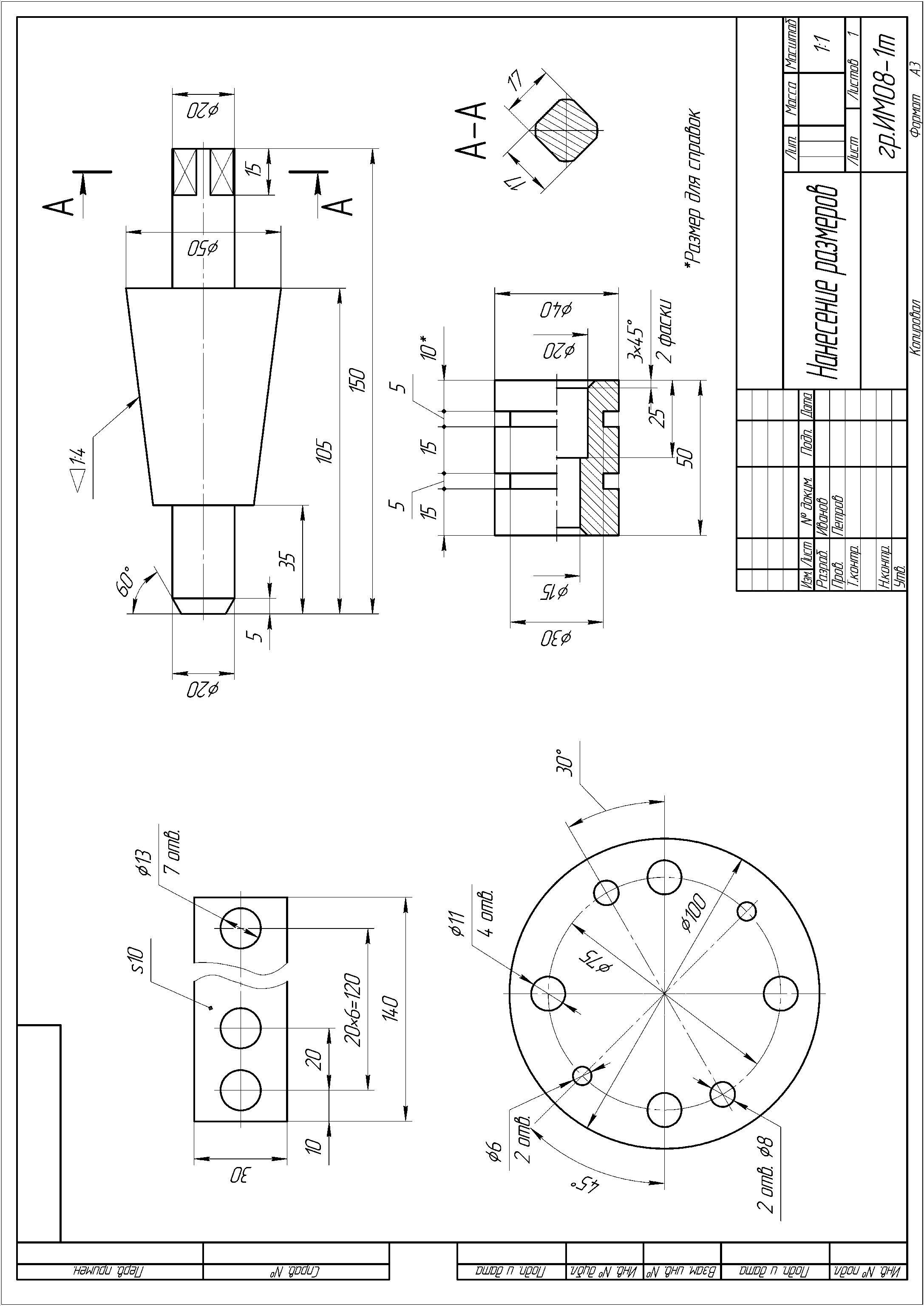

Рисунок В.1 – Завдання до виконання графічної роботи «Нанесення розмірів»

Додаток г

Таблиця Г.1 – Вихідні дані для з'єднань деталей шпилькою та шпонкою

№ п/п	З’єднання шпилькою					Шпонкове з’єднання
	d₁	S	Шпилька	Шайба	Гайка	d₂		Шпонка (ГОСТ)
	d₁	S	ГОСТ			d₂		Шпонка (ГОСТ)
1	М36	36	ГОСТ 22032-76	ГОСТ 6958-78	ГОСТ 5915-70	6	8	ГОСТ 23360-78
2	М30	34				8	12
3	М27	30				10	16
4	М24	28				16	20
5	М22	26				18	24
6	М20	24	ГОСТ 22034-76			24	32
7	М18	22				33	45
8	М16	20				40	56
9	М14	18				6		ГОСТ 24071-80
10	М12	16				8
11	М10	14	ГОСТ 22036-76	ГОСТ 11371-78		10
12	М8	12				16
13	М6	10				20
14	М36	34				24
15	М30	30				32
16	М27	28	ГОСТ 22038-76			40
17	М24	26				46
18	М22	24				6	10	ГОСТ 23360-78
19	М20	22				8	14
20	М18	20				10	18
21	М16	18	ГОСТ 22040-76	ГОСТ 6958-78		14	22
22	М14	16				20	28
23	М12	14				24	32
24	М10	12				34	45
25	М8	10				36	56
26	М6	8				40	63

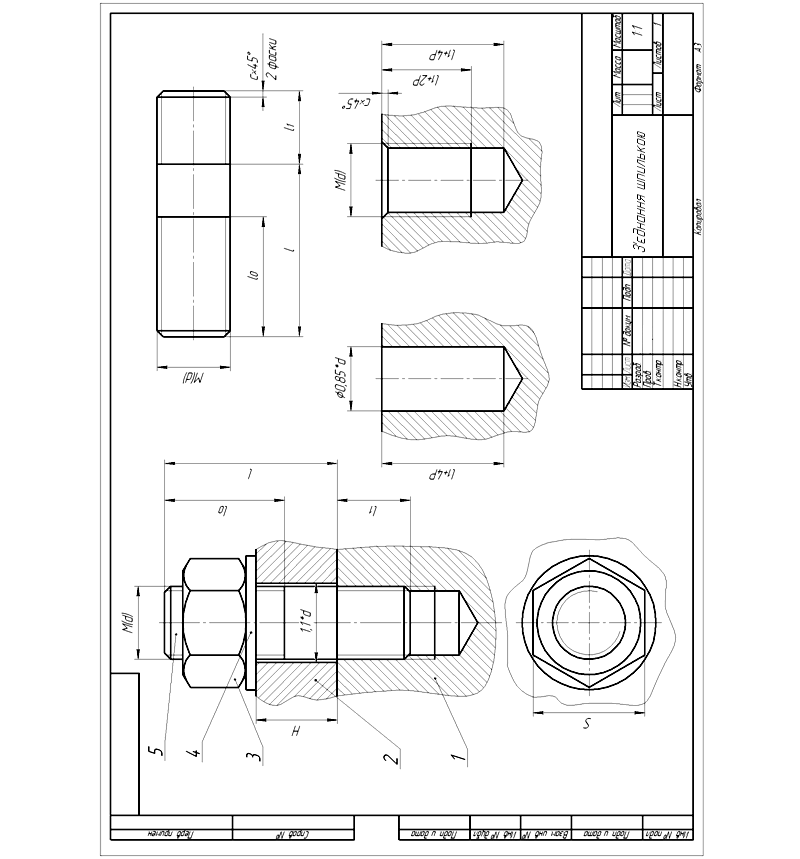

Рисунок Г.1 – Параметри з’єднання шпилькою

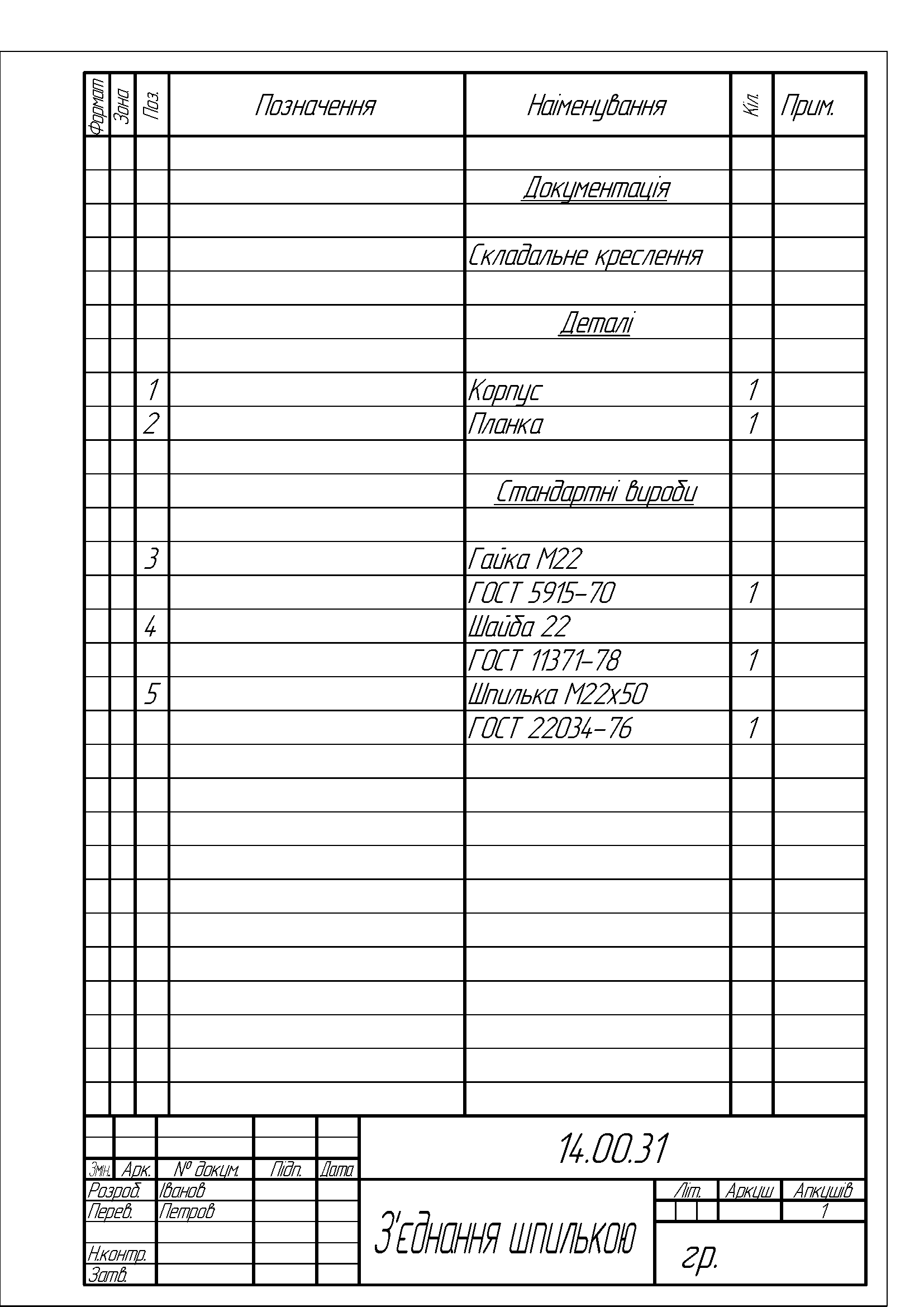

Рисунок Г.2 – Приклад виконання специфікації

Додаток д Таблиця д.1 – Розрахунок довжини вгвинчуваного кінця шпильки

ГОСТ на шпильку	Довжина вгвинчуваного кінця l₁, мм	Область застосування
22032-76	l₁ = d	Для різьбових отворів у сталевих, бронзових і латунних деталях
22034-76	l₁ = 1,25 d	Для різьбових отворів у деталях з ковкого й сірого чавуну
22036-76	l₁ = 1,6 d	Для різьбових отворів у деталях з ковкого й сірого чавуну
22038-76	l₁ = 2 d	Для різьбових отворів у деталях з легких сплавів
22040-76	l₁ = 2,5 d	Для різьбових отворів у деталях з легких сплавів

Таблиця Д.2 – Довжина шпильок загального застосування

Номінальна довжина шпильки l, мм	Довжина різьби гайкового кінця l₀ при d
Номінальна довжина шпильки l, мм	2	2,5	3	4	5	6	8	10	12	(14)	16
10	_X	_X	_X
12	10	_X	_X	-	-	-	-	-	-	-	-
14	10	11	_X	_X	-	-	-	-	-	-	-
16	10	11	12	_X	_X	_X	_X	_X	-	-	-
(18)	10	11	12	14	_X	_X	_X	_X	-	-	-
20	10	11	12	14	16	_X	_X	_X	-	-	-
(22)	10	11	12	14	16	18	_X	_X	-	-	-
25	10	11	12	14	16	18	22	_X	_X	_X	-
(28)	10	11	12	14	16	18	22	_X	_X	_X	-
30	10	11	12	14	16	18	22	_X	_X	_X	-
(32)	10	11	12	14	16	18	22	_X	_X	_X	-
35	10	11	12	14	16	18	22	26	_X	_X	_X
(38)	10	11	12	14	16	18	22	26	30	_X	_X
40	10	11	12	14	16	18	22	26	30	_X	_X
(42)	10	11	12	14	16	18	22	26	30	_X	_X
45	10	11	12	14	16	18	22	26	30	34	_X
(48)	10	11	12	14	16	18	22	26	30	34	38
50	10	11	12	14	16	18	22	26	30	34	38
55	10	11	12	14	16	18	22	26	30	34	38
60	10	11	12	14	16	18	22	26	30	34	38
65	10	11	12	14	16	18	22	26	30	34	38

Продовження таблиці Д.2

Номінальна довжина шпильки l, мм	Довжина різьби гайкового кінця l₀ при d
	2	2,5		3		4		5		6		8		10		12		(14)		16
70	10	11		12		14		16		18		22		26		30		34		38
75	10	11		12		14		16		18		22		26		30		34		38
80	10	11		12		14		16		18		22		26		30		34		38
(85)	-	11		12		14		16		18		22		26		30		34		38
90	-	11		12		14		16		18		22		26		30		34		38
(95)	-	11		12		14		16		18		22		26		30		34		38
100	-	11		12		14		16		18		22		26		30		34		38
(105)	-	11		12		14		16		18		22		26		30		34		38
110	-	11		12		14		16		18		22		26		30		34		38
(115)	-	11		12		14		16		18		22		26		30		34		38
120	-	11		12		14		16		18		22		26		30		34		38
130	-	17		18		20		22		24		28		32		36		40		44
140	-	17		18		20		22		24		28		32		36		40		44
Номінальна довжина шпильки l, мм	Довжина різьби гайкового кінця l₀ при d
	(18)		20		(22)		24		(27)		30		(33)		36		(39)		42		45
10
12	-		-		-		-		-		-		-		-		-		-		-
14	-		-		-		-		-		-		-		-		-		-		-
16	-		-		-		-		-		-		-		-		-		-		-
(18)	-		-		-		-		-		-		-		-		-		-		-
20	-		-		-		-		-		-		-		-		-		-		-
(22)	-		-		-		-		-		-		-		-		-		-		-
25	-		-		-		-		-		-		-		-		-		-		-
(28)	-		-		-		-		-		-		-		-		-		-		-
30	-		-		-		-		-		-		-		-		-		-		-
(32)	-		-		-		-		-		-		-		-		-		-		-

Продовження таблиці Д.2

Номінальна довжина шпильки l, мм	Довжина різьби гайкового кінця l₀ при d
Номінальна довжина шпильки l, мм	(18)	20	(22)	24	(27)	30	(33)	36	(39)	42	45
35	_X	-	-	-	-	-	-	-	-	-	-
(38)	_X	-	-	-	-	-	-	-	-	-	-
40	_X	-	-	-	-	-	-	-	-	-	-
(42)	_X	_X	-	-	-	-	-	-	-	-	-
45	_X	_X	_X	_X	-	-	-	-	-	-	-
(48)	_X	_X	_X	_X	-	-	-	-	-	-	-
50	_X	_X	_X	_X	-	-	-	-	-	-	-
55	42	_X	_X	_X	_X	-	-	-	-	-	-
60	42	46	_X	_X	_X	_X	-	-	-	-	-
65	42	46	50	_X	_X	_X	-	-	-	-	-
70	42	46	50	54	_X	_X	_X	_X	-	-	-
75	42	46	50	54	60	_X	_X	_X	-	-	-
80	42	46	50	54	60	_X	_X	_X	_X	_X	_X
(85)	42	46	50	54	60	66	72	_X	_X	_X	_X
90	42	46	50	54	60	66	72	_X	_X	_X	_X
(95)	42	46	50	54	60	66	72	78	_X	_X	_X
100	42	46	50	54	60	66	72	78	_X	_X	_X
(105)	42	46	50	54	60	66	72	78	_X	_X	_X
110	42	46	50	54	60	66	72	78	90	96	_X
(115)	42	46	50	54	60	66	72	78	90	96	_X
120	42	46	50	54	60	66	72	78	90	96	_X
130	48	52	56	60	66	72	78	84	96	102	_X
140	48	52	56	60	66	72	78	84	96	102	108

Примітки:

Номінальна довжина шпильки l не включає довжину різьбового кінця, що вгвинчується l₁.

Шпильки із розмірами, що в дужках, по можливості не застосовувати.

Знаком × відмічені шпильки з довжиною гайкового кінця l₀ = l – 0,5d – 2P.

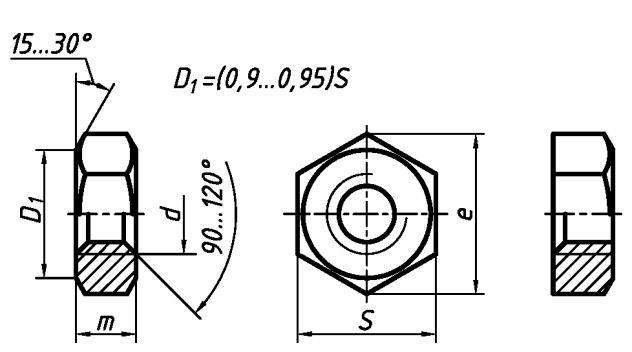

Таблиця Д.3 – Гайки шестигранні нормальні (ГОСТ 5915-70)

Виконання 1 Виконання 2

Номінальний діаметр різьби d	Крок різьби		S	e	m
Номінальний діаметр різьби d	великий	дрібний	S	e	m
6	1		10	10,9	5,2
8	1,25	1	13	14,2	6,8
10	1,5	1,25	16	17,6	8,4
12	1,75	1,25	18	19,9	10,8
(14)	2	1,5	21	22,8	12,8
16	2	1,5	24	26,2	14,8
(18)	2,5	1,5	27	29,6	16,4
20	2,5	1,5	30	33,0	18,0
(22)	2,5	1,5	34	37,3	19,8
24	3	2	36	39,6	21,5
(27)	3	2	41	45,2	23,6
30	3,5	2	46	50,9	25,6
36	4	3	55	60,8	31,0
42	4,5	3	65	71,3	34,0
48	5	3	75	82,6	38,0

Примітка.

1 Розміри гайок у дужках застосовувати не рекомендується.

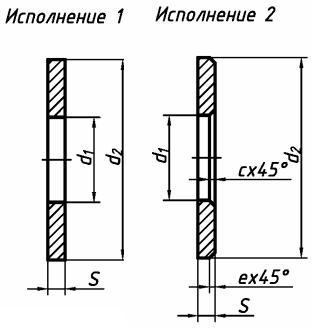

Таблиця Д.4 – Шайби звичайні нормальні (ГОСТ 11371-78)

Номінальний діаметр різьби кріпильної деталі	d₁	d₂	S
4,0	4,5	9,0	0,8
5,0	5,5	10	1,0
6,0	6,6	12	1,6
8,0	9,0	16	1,6
10	11	20	2,0
12	13,5	24	2,5
14	15,5	28	2,5
16	17,5	30	3
18	20	34	3
20	22	37	3
22	24	39	3
24	26	44	4
27	30	50	4
30	33	56	4
33	-	60	5
36	39	66	5
42	45	78	7
48	52	92	8

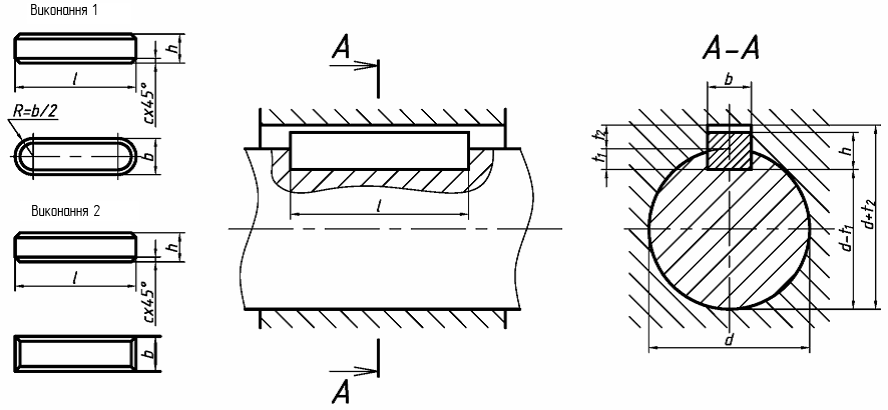

Таблиця Д.5 – Шпонки призматичні та пази для них

(ГОСТ 2336-78, ГОСТ 9790-79)

Діаметр d	Розміри перерізу шпонки		Глибина пазу		Довжина шпонки	Радіус закруглення r або фаска С × 45
	Розміри перерізу шпонки		Вал	Втулка
	b	h	t₁	t₂
12–17	5	5	3	2,3	10–56	0,16–0,25
17–22	6	6	3,5	2,8	14–70
22–30	8	7	4	3,3	18–90
30–38	10	8	5	3,3	22–110	0,25–0,4
38–44	12	8	5	3,3	28–140	0,25–0,4
44–50	14	9	5,5	3,8	36–160	0,4–0,6
50–58	16	10	6	4,3	45–180
58–65	18	11	7	4,4	50–200
65–75	20	12	7,5	4,9	56–220
75–85	22	14	9	5,4	63–250

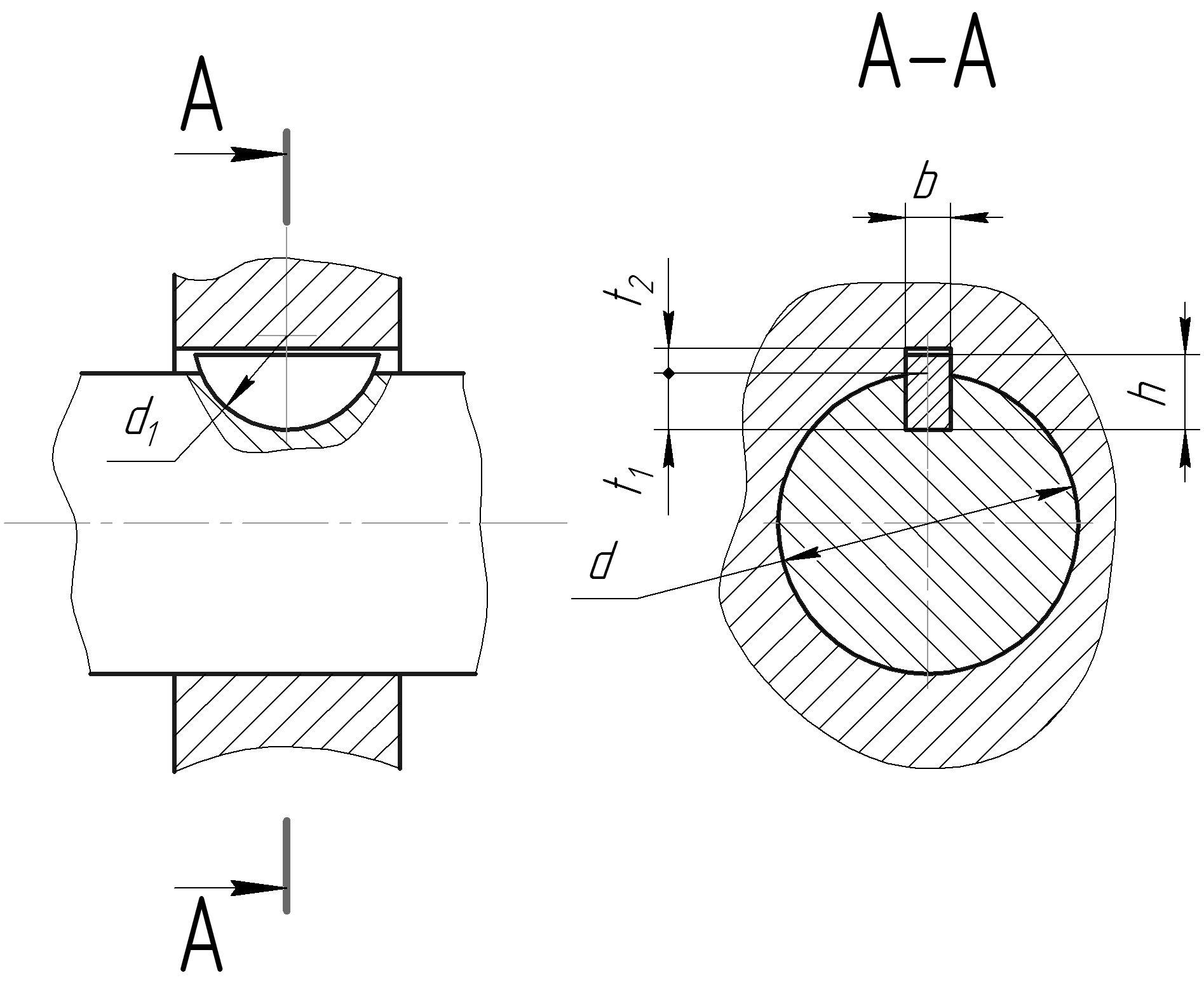

Таблиця Д.6 – Шпонки сегментні та пази для них

(ГОСТ 2336-78, ГОСТ 24071-80)

Діаметр d	Розміри шпонки			Глибина пазу
	Розміри шпонки			Вал	Втулка
	b	h	d₁	t₁	t₂
12–15	3	5	13	3,8	1,4
15–18	3	6,5	16	5,3	1,4
18–20	4	6,5	16	5,0	1,8
20–22	4	7,5	19	6,0	1,8
22–25	5	6,5	16	4,5	2,3
25–28	5	7,5	19	5,5	2,3
28–32	5	9	22	7,0	2,3
32–36	6	9	22	6,5	2,8
36–40	6	10	25	7,5	2,8
>40	8	11	28	8,0	3,3
