7)Электронный полупроводник «n»-типа
По виду проводимости полупроводники подразделяют на n-тип и р-тип. Полупроводник n-типа имеет примесную природу и проводит электрический ток подобно металлам. Примесные элементы, которые добавляют в полупроводники для получения полупроводников n-типа, называются донорными. Термин «n-тип» происходит от слова «negative», обозначающего отрицательный заряд, переносимый свободным электроном. Теория процесса переноса заряда описывается следующим образом: В четырёхвалентный Si кремний добавляют примесный элемент, пятивалентный As мышьяка. В процессе взаимодействия каждый атом мышьяка вступает в ковалентную связь с атомами кремния. Но остается пятый свободный атом мышьяка, которому нет места в насыщенных валентных связях, и он переходит на дальнюю электронную орбиту, где для отрыва электрона от атома нужно меньшее количество энергии. Электрон отрывается и превращается в свободный, способный переносить заряд. Таким образом перенос заряда осуществляется электроном, а не дыркой, то есть данный вид полупроводников проводит электрический ток подобно металлам. Также сурьмой Sb улучшают свойства одного из самых важных полупроводников – германия Ge.
8) Электронный полупроводник «p»-типа
Полупроводник p-типа, кроме примесной основы, характеризуется дырочной природой проводимости. Примеси, которые добавляют в этом случае, называются акцепторными. «p-тип» происходит от слова «positive», обозначающего положительный заряд основных носителей. Например в полупроводник, четырёхвалентный Si кремний, добавляют небольшое количество атомов трехвалентного In индия. Индий в нашем случае будет примесным элементом, атомы которого устанавливает ковалентную связь с тремя соседними атомами кремния. Но у кремния остается одна свободная связь в то время, как у атома индия нет валентного электрона, поэтому он захватывает валентный электрон из ковалентной связи между соседними атомами кремния и становится отрицательно заряженным ионом, образуя так называемую дырку и соответственно дырочный переход. По такой же схеме In ндий сообщает Ge германию дырочную проводимость.
9)Электронно-дырочный переход
Электронно-дырочный переход - это область, которая разделяет поверхности электронной и дырочной проводимости в монокристалле.
Электронно-дырочный переход изготавливают в едином монокристалле, в котором получена достаточно резкая граница между областями электронной и дырочной проводимостей.

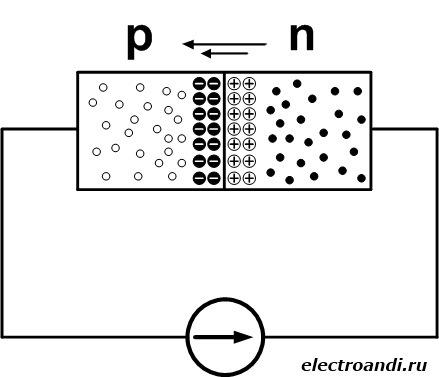

На рисунке изображены две граничащие области полупроводника, одна из которых содержит донорную примесь (область электронной, то есть n-проводимости), а другая акцепторную примесь (область дырочной проводимости, то есть p-проводимости)..
При отсутствии приложенного напряжения наблюдается диффузия основных носителей зарядов из одной области в другую. Так как электроны это основные носители заряда, и в области n их концентрация больше они диффундируют в p-область заряжая отрицательно приграничный слой этой области. Но уходя со своего места электроны создают вакантные места – дырки, тем самым заряжая приграничный слой n-области положительно. Таким образом, через достаточно короткий промежуток времени с обеих сторон поверхности раздела образуются противоположные по знаку пространственные заряды.
Электрическое поле, создаваемое пространственными зарядами, препятствует дальнейшей диффузии дырок и электронов. Возникает так называемый потенциальный барьер, высота которого характеризуется разностью потенциалов в пограничном слое.
Электронно-дырочный переход, во внешнем исполнении реализуется в виде полупроводникового диода.
Если к электронно-дырочному переходу приложить внешнее напряжение так, что к области с электронной проводимостью подключён отрицательный полюс источника, а к области с дырочной проводимостью – положительный, то направление напряжения внешнего источника будет противоположно по знаку электрическому полю p-n перехода, это вызовет увеличение тока через p-n переход. Возникнет прямой ток, который будет вызван движение основных носителей зарядов, в нашем случае это движение дырок из p области в n, и движение электронов из n области в p. Следует знать, что дырки движутся противоположно движению электронов, поэтому на самом деле, ток течет в одну сторону. Такое подключение называют прямым. На вольт-амперной характеристике такому подключению будет соответствовать часть графика в первом квандранте.
Но если изменить полярность приложенного к p-n переходу напряжения на противоположное, то электроны из пограничного слоя начнут движение от границы раздела к положительному полюсу источника, а дырки к отрицательному. Следовательно, свободные электроны и дырки будут отдаляться от пограничного слоя, создавая тем самым прослойку, в которой практически отсутствуют носители зарядов. В результате ток в p-n переходе снижается в десятки тысяч раз, его можно считать приближённо равным нулю. Возникает обратный ток, который образован не основными носителями заряда. Такое подключение называют обратным. На вольт-амперной характеристике такому подключению будет соответствовать часть графика в третьем квандранте.
Вольт-амперная характеристика
При прямом подключении электронно-дырочного перехода, ток возрастает с увеличением напряжения. При обратном подключении ток достигает значения Iнас, называемое током насыщения. Если продолжать увеличивать напряжение при обратном включении, то может настать пробой диода. Это свойство также используется в различных стабилитронах и т.д.
Свойства p-n перехода широко применяются в электронике, а именно в диодах, транзисторах и других полупроводниках.
