4.2. Пример расчетной схемы цеха завода полв
На рис 4.2 и 4.3 приведен фрагмент строительного чертежа с расстановкой оборудования основного производства завода ПОЛВ. На рис. 4.3 в увеличенном масштабе показан участок сети с РП1. На рис. 4.5 изображена спроектированная силовая электрическая сеть питания основного оборудования.
На основе этих чертежей составляется расчетная схема силовой сети, рис. 2.6.
В нашем примере при проектировании силовой сети было учтено следующее:
в здании предусмотрено отдельное помещение (электрощитовая) для установки главного распределительного щита (ГРЩ);
в схеме, кроме ГРЩ, предусмотрено три распределительных пункта РП1, РП2 и РП3, индивидуальная нагрузка каждого по входной линии должна быть до 250 А;
оборудование марки СКП-1-10ЛУ1, , КПАМЛ и МТА-2Л имеет установленную мощность более 10 кВт, их рекомендуется питать по отдельной линии;
приемники СКП-1-10ЛУ1 и РР-2М имеют общую станцию управления СУ1, расположены обособленно и на большом удалении от ГРЩ в этой линии обязательно следует проверить падение напряжения;
климатические условия в цеху нормальные;
трехфазные питающие линии до приемников и линии, связующие отдельные РП, выполняются медным проводом в полихлорвиниловой изоляции, в трубах, проложенных в цементном полу цеха, или медным кабелем в зависимости от величины передаваемой нагрузки.
|

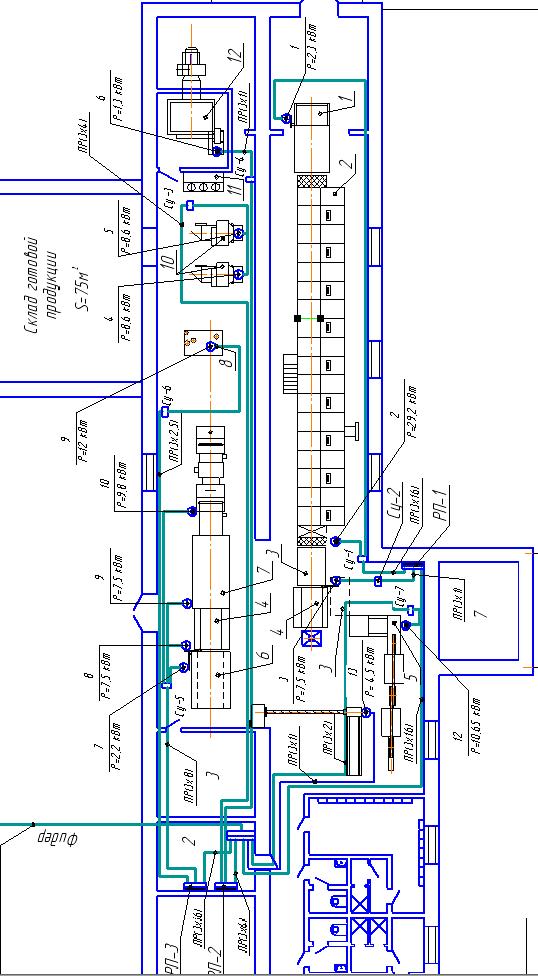

Рис. 4.2. Фрагмент плана размещения производственного оборудования завода ПОЛВ и проекта силовой сети
|
|
|
|

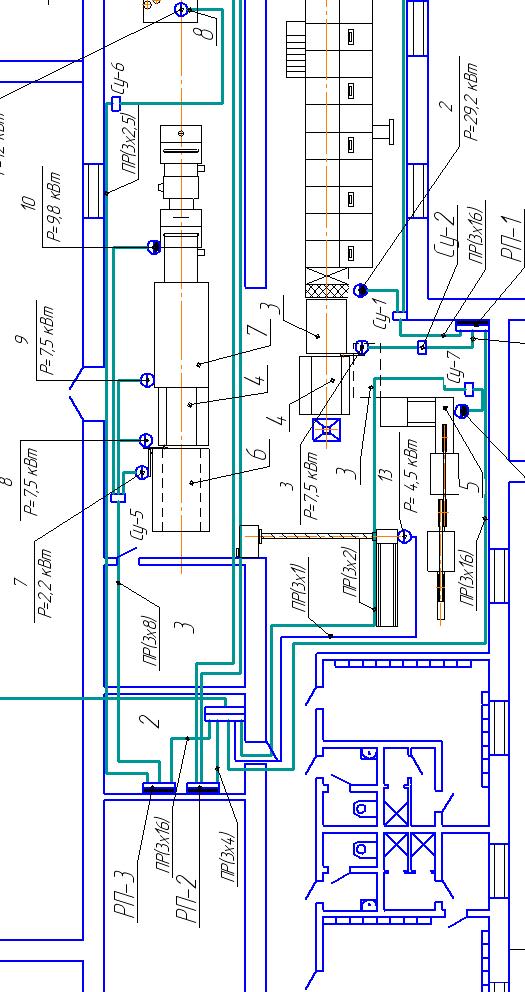

Рис. 4.3. Фрагмент чертежа силовой сети с РП1 |
|

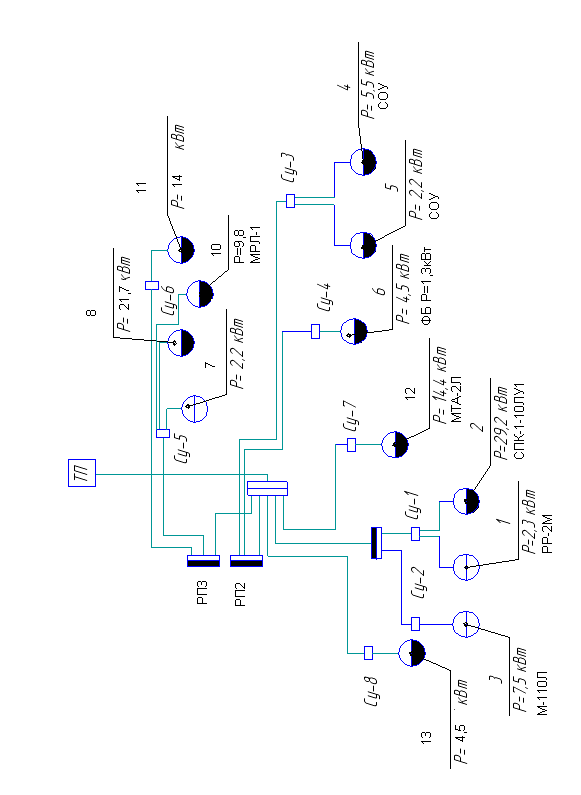

Рис. 4.4. Расчетная схема силовой сети |
..
Для удобства дальнейших расчетов рекомендуется использовать таблицу, составленную по примеру таблицы 2. В нашем примере она заполнена только теми данными, которые позволяют провести расчет сечений проводников по цепочке от РП1 до СУ1 и СУ2, между РП1 и ГРЩ и от ГРЩ до ТП.
Столбец значений сечений проводников заполняется позднее, по результатам последующих расчетов.
Таблица 2 Параметры линий питания потребителей и линий связи РП |
||||||
Начало линии |
Конец линии |
Номер приемника |
Приемик |
Потребляемая мощность, кВт |
Длина линии, м |
Сечение проводника, мм2 |
РП1 |
Су1 |
1 |
СКП-1-10ЛУ |
86,5 |
31,0 |
|
2 |
РР-2М |
2,3 |
|
|
||
СУ2 |
3 |
М-110-Л |
7,5 |
26,0 |
|
|
Суммарная нагрузка РП 1 96,3 |
||||||
РП2 |
СУ3 |
4 |
СОУ |
|
|
|
5 |
СОУ |
|
|
|
||
СУ4 |
6 |
ФБ |
|
|
|
|
Суммарная нагрузка РП 2 |
||||||
РП3 |
СУ5 |
7 |
ТГ-135Л |
2,2 |
11,6 |
|
|
8 |
М-110-Л |
7,5 |
|
|
|
|
10 |
КПАЛМ |
14,2 |
|
|
|
СУ6 |
11 |
ВОМ-2 |
4.0 |
26,4 |
|
|
Суммарная нагрузка РП3 327,9 |
||||||
ГРЩ |
РП1 |
|
|
96,3 |
274,1 |
|
РП2 |
|
|
|
|
|
|
РП3 |
|
|
27,9 |
36,1 |
|
|
Су7 |
|
МТА-2Л |
36,2 |
23,5 |
|
|
Суммарная нагрузка фидера |
||||||
