Изучение управляющего элемента RadioGroup

Изучать управляющий элемент RadioGroup лучше, написав программу, например, для расчета сопротивления резисторов, соединенных параллельно или последовательно.

Для создания формы используются компоненты: Label– для подписей;Edit– для ввода и вывода;RadioGroup– для выбора одного из перечисленных вариантов;Button– для запуска вычислений. Рекомендуемая компоновка формы программы представлена на рисунке 7.

Рисунок 7 – Рекомендуемая компоновка формы

Для создания такой формы необходимо выполнить следующие действия.

1. Запустить C++Builder. При запуске автоматически создается новый проект. Для создания нового проекта, в случае если он не создался автоматически или вы его закрыли, выполнить команду менюFile / New /Application.

2. Сохранить проект в свою рабочую папку, выполнив команду меню File / Save Project As. Будет сохранено несколько файлов проекта.

3. На панели компонентов выбрать вкладку Standard, выбрать компонентLabel и щелкнуть левой кнопкой мыши по форме. На этой же вкладке выбрать компонентEdit ,Button иRadioGroup . Расположить три объектаLabel, три объектаEdit, один объектButton и один объектRadioGroupна форму как показано на рисунке 6. При создании объектаRadioGroup1, он не содержит ни одного варианта выбора и по умолчанию выглядит как показано на рисунке 8.

Рисунок 8 – Внешний вид объекта RadioGroup1 без настроек

4. Изменить подпись формы. Для этого выбрать форму (щелкнуть по заголовку формы) и в окне свойств объекта во вкладке Propertiesизменить значение свойстваCaption. Вместо подписиForm1ввести «Сопротивление» (рис. 9).

Рисунок 9 – Свойство формы Caption(подпись)

5. Изменить подписи объектов Label1-Label3в соответствии с рисунком 6. Для этого выбрать каждый объектLabelи в окне свойств объекта во вкладкеPropertiesизменить значение свойстваCaption.

6. Убрать текст из объектов Edit1–Edit3(например, в полеEdit1написано «Edit1»). Для этого выбрать каждый объектEditи в окне свойств объекта во вкладкеPropertiesочистить значение свойстваText.

7. Поскольку объект Edit3используется для вывода результата (то есть заполняться он будет по нажатию на кнопку, а не вручную), нужно изменить его свойствоReadOnlyна значениеtrue (то есть сделать объектEdit3только для чтения).

8. Настроить объект RadioGroup1. Этот объект будет использоваться как переключатель способов соединения резисторов (параллельное и последовательное). Задать подпись объекта можно, изменив значение свойстваCaption на «Соединение». Для того чтобы создать список вариантов для переключения необходимо найти в списке свойств объектаRadioGroup1свойствоItemsи щелкнуть левой кнопкой мыши на кнопке с тремя точками (рисунок 10). В появившемся окне (рис. 11) перечислить возможные варианты подключения.

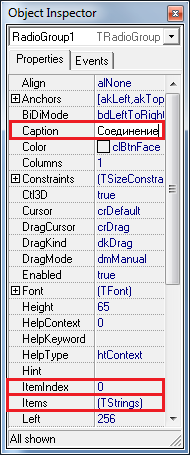

Рисунок 10 – Список свойств объекта RadioGroup1

Рисунок 11 – Окно редактора списка вариантов

Для программного выбора одного из вариантов в объекте RadioGroupиспользуется свойствоItemIndex. Это же свойство позволяет отслеживать выбранный вариант. Так для выбора первого варианта (параллельного соединения) нужно задать значение свойстваItemIndex= 0 (рис. 10).

В результате проделанных операций объект RadioGroup1будет содержать два пункта, первый будет выбран (рис. 12).

Рисунок 12 – Настроенный объект RadioGroup

9. Изменить подпись кнопки Button1. Для этого выбрать объект Button1 и в окне свойств объекта во вкладке Properties изменить значение свойства Caption на «Расчет».

10. Объекты Edit1 и Edit2 предназначены для ввода числовых данных, необходимых для расчета сопротивления. Для того чтобы пользователь не смог ввести буквы или другие символы, которые могу вызвать ошибку при расчетах, необходимо сделать обработчик нажатий клавиш на клавиатуре. Для этого необходимо выбрать объект Edit1и в окне свойств объекта открыть вкладкуEvents(«События»). В появившемся списке найти событие OnKeyPress(«по нажатию клавиши») и сделать двойной щелчок левой кнопкой мыши по пустому полю. В появившейся заготовке функции написать код обработки нажатия клавиш:

void __fastcall TForm1::Edit1KeyPress(TObject *Sender, char &Key)

{

if ((Key>='0' && Key<='9')||(Key==',')||(Key==(char)8)) {}

else Key=0;

}

Этим самым все клавиши стали отфильтрованы на клавиатуре, кроме цифровых от 0 до 9, запятой и BackSpase(код клавиши 8). Теперь нажатие ненужных клавиш будет игнорироваться.

Для объектов Edit2 на обработку событияOnKeyPressследует подключить уже созданную функциюEdit1KeyPress. Для этого необходимо выбрать эту функцию в выпадающем списке событияOnKeyPress

11. Сопротивление для последовательного соединения вычисляется по формуле R=R1+R2; а для параллельного R=(R1*R2)/(R1+R2).

Для реализации расчета в программе необходимо добавить обработчик нажатия кнопки Button1. Для этого надо дважды щелкнуть по объектуButton1и в появившейся заготовке функции написать программный код расчета общего сопротивления.

void __fastcall TForm1::Button1Click(TObject *Sender)

{

double R1,R2,R; //объявление вещественных переменных

//проверка заполнения полей Edit1 и Edit2

if (Edit1->Text=="" || Edit2->Text=="") /*если хотя бы одно поле не

заполнено, то*/

{ShowMessage("Введите все данные"); //появляется сообщение

return;} //и работа функции прекращается.

R1=Edit1->Text.ToDouble(); //Значение переменной R1 берем из Edit1

R2=Edit2->Text.ToDouble(); //Значение переменной R2 берем из Edit2

if (RadioGroup1->ItemIndex==0) //Если выбран 1-ый вариант соединения, то

R=(R1*R2)/(R1+R2); //сопротивление вычисляется по формуле

if (RadioGroup1->ItemIndex==1) //Если выбран 2-ой вариант соединения

R=R1+R2; //сопротивление вычисляется по формуле

//округляем результат до 2-го знака и записываем в Edit3

Edit3->Text=FloatToStr(ceil(R*100)/100);

}

Далее проект сохраняется, проводится отладка и тестирование программы.

Задание 2.

Написать программу расчета значений тригонометрических функций для угла X. Защитить программу.
