Фрагмент чертежа
Развёртка врезанной усечённой восьмиугольной призмы
По горизонтали измерителем откладываем расстояние А по углам 1, 2, 3, 4, 5, 6, 7, 8, 1, взятое с основания восьмиугольника. Строим развёртку по всей высоте призмы. По углам 3, 8 от верха развёртки откладываем расстояние С; по углам 4, 7 откладываем расстояние D; по углам 5, 6 откладываем расстояние Е. Соединяем полученные точки. Для получения на развёртке
врезки вырезаем углы, полученные расстоянием В от верхней призмы, и F от углов 4 и7. Для посадки призмы с основным объёмом, делаем вырезы по высоте парапета G.
Во внутрь склеенной в углу 1-1 призмы вставляем основание восьмиугольника. Если длина развёртки меньше периметра восьмиугольника, то стороны подрезаем.
21
После обеспечения жёсткости склеенного параллелепипеда в верхнюю часть приклеиваем крышку, а потом обрезаем острым резаком по периметру. Или очерчиваем карандашом по периметру, и вклеиваем.
Развёртка шестигранной врезанной призмы.
Для построения шестигранника чертим круг и радиусом R1 на круге откладываем стороны шестигранника. Полученные точки пересечения соединяем. От углов шестигранника проводим линии, перпендикулярные сторонам шестиугольника по размерам чертежа. Полученную развёртку склеиваем в углах призмы.
Развёртка шестигранной пирамиды
Радиусом R2, взятий с фронтальной проекции пирамиды, чертим дугу. От вершины дуги прочерчиваем линию А2, соответствующую основанию стороны пирамиды. Полученные точки соединяем и получаем одну из плоскостей пирамиды. От вершины треугольника проводим дугу м/у углами основания. Измерителем на дуге откладываем размер А оставшихся пяти плоскостей. От точек на дуге к вершине делаем надрезы. Врезаем развёртку, сгибаем в углах и склеиваем на торец.
Готовые детали модели склеиваем клеем ПВА согласно чертежу.
22
Кофейник
Корпус кофейника состоит из двух усечённых восьмигранных пирамид, соединённых м/у собой 16-ти гранным цилиндром.
Развёртка пирамиды
Циркулем чертим дугу R1. На дуге откладываем 8 одинаковых отрезков B (что соответствует сторонам нижнего 8-и угольника) и получаем углы 1, 2, 3, 4, 5, 6, 7, 8, 1. Откладываем расстояние А (высота усечённой пирамиды) и чертим вторую дугу. С вершиной О соединяем углы 1, 2, 3, 4, 5, 6, 7, 8, 1.
Отрезок длиной С является сторонами верхнего 8-ми угольника
23
Нижний 8-им угольник строим по аналогу построения равностороннего 8- им угольника (см. раздел…)
Построение верхнего 8-ми угольника со стороной С=19,1мм
Вычерчиваем круг и дели его на 8 частей при помощи квадрата, его диагоналей и отрезков, делящих квадрат пополам.
Вычерчиваем малый круг на линиях, делящих его на 8 частей
Полученную развёртку склеиваем. Во внутрь вставляем 8-ми угольник, выравниваем по основанию и вклеиваем изнутри.
Во внутрь вклеиваем второй 8-им угольник. По аналогу изготавливаем вторую призму.
24
Для получения фаски вклеиваем в верхнюю и нижнюю часть призмы 3 проклеенных м/у собой картонки (при толщине картона 0,5 мм) чуть больше по размеру основания. Затем острым ножом обрезаем кромки.
На основании вычерчиваем круг и напильником из наждачной бумаги по линии круга обтачиваем фаску.
Для изготовления кучки перекалываем из чертежа форму криволинейной ручки. Полученные точки соединяем и получаем из двух картонок. К основанию на торец приклеиваем изогнутую по форме полоску шириной 4 мм.
По угольнику приклеиваем вторую плоскость.
25
К торцу ручки приклеиваем развёртку шириной 5 мм, замеренную по углам плоскости.
Развёртка носика
Отрезки D, E, F берём по чертежу. Чертим отрезок D и получаем точки 1 и 2. Циркулем из точки 1 чертим дугу F влево и вправо. Из точки 2 чертим дугу Е до пересечения с дугой F и получаем точку 3. Полученные точки соединяем и получаем развёртку.
Комплект деталей для сборки.
Крышка состоит из 8-ми угольника и пирамиды (построение пирамиды по аналогу многоугольной модели. См. раздел …). Ручку крышки изготавливаем по аналогу пирамид. Соединительный цилиндр – по аналогу цилиндра (см. раздел…). Сверху цилиндра приклеиваем полоску картона, измеренную по периметру цилиндра, и прорезанную на 16 частей. Производим сборку деталей поэтапно на клей ПВА.
Цилиндрическая модель (ратонда)
Изгибать картон необходимо поперёк волокон. Если изгиб будет вдоль волокон, то плоскость будет изломана, что недопустимо.
26

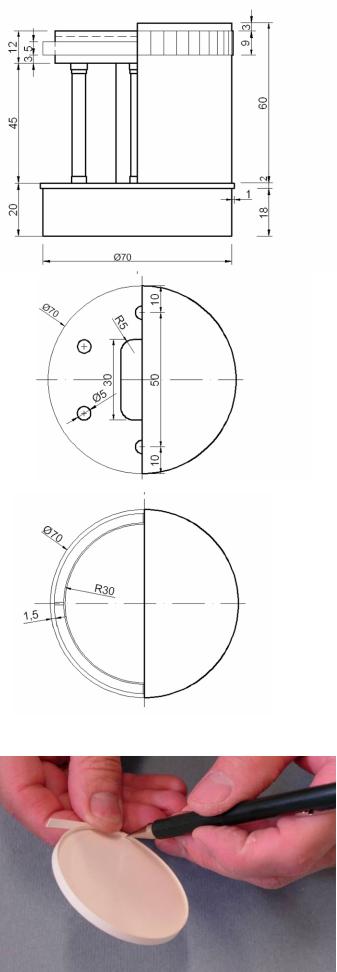

Модель ратонда состоит из:
1.цилиндр (стилобат)
2.полуцилиндр (стена ратонды, козырёк)
3.призма с закруглёнными углами (внутренняя стена ратонды)
4.трубочки (колонны и пилястры)
5.полукольцо (фриз козырька)
6.поясок (фриз цоколя)
7.многогранная полоска (карниз фриза)
Для изготовления цилиндра и полуцилиндра чертим циркулем и вырезаем ножницами 3 круга диаметром 70 мм.
Для определения длинны окружности оборачиваем полоской круг и отмечаем длину.
27

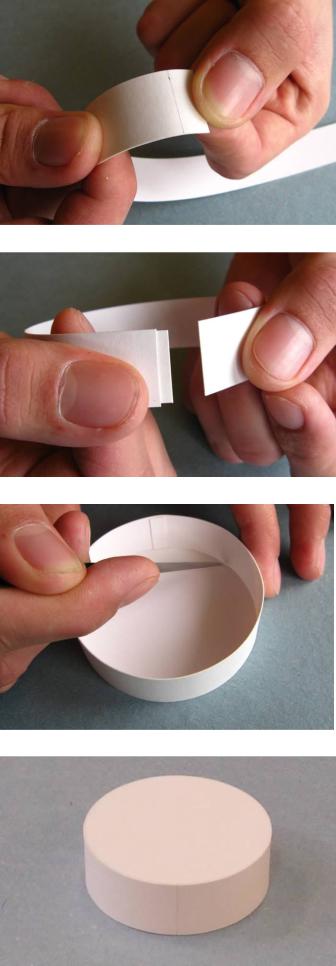

Вырезаем полоску шириной 20 мм; откладываем длину измеренной полоской. В отмеченных линиях прогибаем картон.
Обрезаем полоску по отмеченным линиям (длинна окружности). Приклеиваем полоску шириной 5-8 мм и склеиваем стык.
Вставляем круг во внутрь цилиндра и выравниваем к торцу. Промазываем клеем.
Вставляем второй круг вовнутрь цилиндра и проклеиваем. Чтобы плоскость круга не проваливалась, можно вклеить полочки.
28
Для изготовления трубочек вырезаем полоску писчей бумаги по высоте колонны (учитываем направление волокон). Накручиваем на спицу или стержень от шариковой ручки. Плотно скручиваем. Измеряем диаметр, откручиваем полоску до нужного диаметра, отрезаем и склеиваем внахлёст.
На трубочку приклеиваем конец полоски 4 мм и плотно накручиваем 3 витка. Обрезаем и приклеиваем. Аналогичным образом приклеиваем 3 витка полоски шириной 2,5 мм. Получаем капитель на колонне. По аналогу изготавливаем базу на колонне.
Для пилястр капитель и база должны быть половинчатыми. Все витки при наматывании проклеиваем. Половинку капители разрезаем острым ножом и приклеиваем ко второй пилястре.
Пилястры вставляем в щель размером толщины трубочки. Для фиксации пилястры к стене к трубочкам приклеиваем полочки в виде швеллера.
29

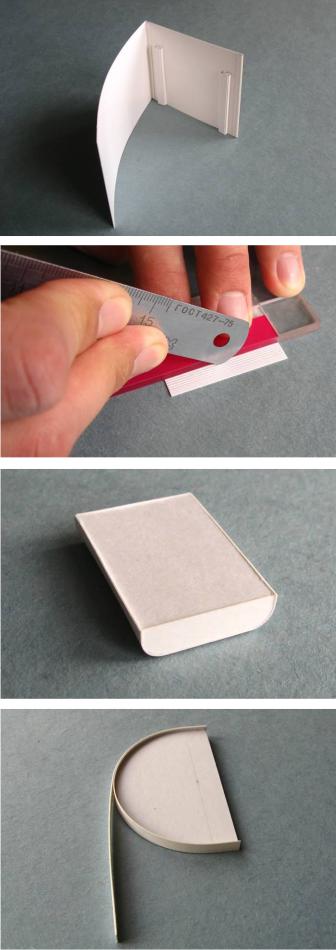

К стене с пилястрами приклеиваем полочки для более чёткой фиксации и прочной склейки угла, т.к. изогнутая стенка работает на распор и при обычной склейки на торец прочности не хватает. После склейки плоскостей вклеиваем два полукруга.
Измеряем длину развёртки внутренней стенки и в местах закругления с обратной стороны картона линейкой или не пишущей шариковой ручкой продавливаем углубления с равномерным нажимом и шагом 1 мм.
В полученную развёртку вклеиваем два одинаковых основания. Для обеспечения жесткости полученной детали с обратной стороны вклеиваем прямоугольник
Для изготовления фиксированного полукольца вырезаем шаблон.
Вырезаем 3 полоски одинаковой ширины. Первую полоску прихватываем клеем ПВА к шаблону по краям. К первой полоски приклеиваем вторую, а ко второй третью, промазываем клеем ПВА. Только три полоски и больше, склеенные м/у собой, оставляют форму после снятия шаблона.
30
