Пост обозначения
Для взаимного опознавания, определения принадлежности и местонахождения подразделений от специально подготовленного отделения (экипажа) может назначаться пост (пункт) обозначения батальона (роты).
Пост (пункт) обозначения обычно состоит из двух солдат и одного сержанта, который назначается старшим.
На посту (пункте) должны быть приборы наблюдения, крупномасштабная карта или схема местности, журнал контроля, компас, часы, фонарь, средства связи и подачи сигналов опознавания, обозначения и оповещения.
Старший поста (пункта) обозначения обязан: установить порядок дежурства; организовать оборудование места расположения поста (пункта) и его маскировку; проверить исправность приборов наблюдения, средств связи и подачи сигналов опознавания, обозначения и оповещения; своевременно подавать сигналы в соответствии с полученной задачей от командира (начальника), выставившего пост (пункт).
Дежурный поста (пункта) обозначения ведет наблюдение за воздухом и местностью в указанных секторах; при обнаружении сигналов опознавания, подаваемых войсками, а также самолетами и вертолетами, устанавливает их соответствие действующим сигналам, докладывает старшему поста (пункта) и по его приказу подает сигнал обозначения или оповещения.
Старший поста (пункта) об обнаруженных сигналах и о целях установленным порядком докладывает командиру (начальнику), выставившему пост, и в соответствии с полученной задачей дает команду на подачу сигналов обозначения или оповещения. О результатах наблюдения, поданных сигналах делается запись в журнале контроля.
Наблюдение ведется непрерывно. При наличии на посту технических средств опознавания и обозначения соответствующие сигналы подаются исходя из полученной задачи от командира (начальника), выставившего пост.
ПРИЛОЖЕНИЕ 25
Фортификационные сооружения
|
1 - вынесенная ячейка для гранатомета; 2 - примкнутая стрелковая ячейка; 3 - блиндаж (перекрытая щель); 4 - вынесенная ячейка для пулемета; 5 - бойница для гранатомета; 6 - площадка для пулемета; 7 - противоосколочная подбрустверная ниша; 8 - бойница; 9 - перекрытый участок хода сообщения; 10 - окоп для БМП на огневой позиции; 11 - укрытие для БМП с блиндажом (перекрытой щелью); 12 - окоп-укрытие для БМП с перекрытой щелью; 13 - открытая ячейка для наблюдения; 14 - сооружение для наблюдения с противоосколочным козырьком; 15 - блиндаж
1 - вынесенная ячейка для пулемета; 2 - примкнутая стрелковая ячейка; 3 - открытая ячейка для наблюдения; 4 - сооружение для наблюдения с противоосколочным козырьком; 5 - бойница; 6 - вынесенная ячейка для гранатомета; 7 - бойница для гранатомета; 8 - площадка для пулемета; 9 - перекрытый участок хода сообщения; 10 - перекрытая щель; 11 - окоп для танка на огневой позиции; 12 - укрытие для танка с блиндажом (перекрытой щелью); 13 - блиндаж; 14 - окоп для БМП на огневой позиции; 15 - окоп для двух стрелков; 16 - укрытие для БМП с блиндажом (перекрытой щелью) |
Рис.
1. Фортификационное оборудование
опорного пункта мотострелкового
взвода
первого эшелона роты (вариант):
Рис.
2. Фортификационное оборудование
опорного пункта мотострелкового
взвода
второго эшелона роты (вариант):
|

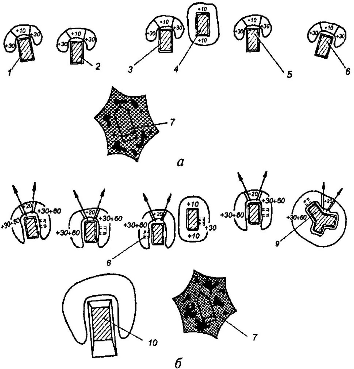

а - устройство одиночных окопов для стрельбы лежа, маскировка БМП (БТР); б - углубление окопов для стрельбы до 1,1 м, устройство ниш для личного состава, окопа для стрельбы из пулемета, начало отрывки окопа для БМП (БТР) на основной огневой позиции; 1 - окоп для стрельбы из автомата (старший стрелок); 2 - окоп для стрельбы из автомата (стрелок); 3 - окоп для стрельбы из автомата (стрелок-помощник гранатометчика); 4 - окоп для гранатометчика; 5 - окоп для стрельбы из автомата (командир мотострелкового отделения); 6 - окоп для стрельбы из пулемета; 7 - БМП (БТР) замаскированная; 8 - ниша на одного человека; 9 - окоп для стрельбы из пулемета стоя; 10 - окоп для БМП (БТР) на основной огневой позиции в стадии отрывки

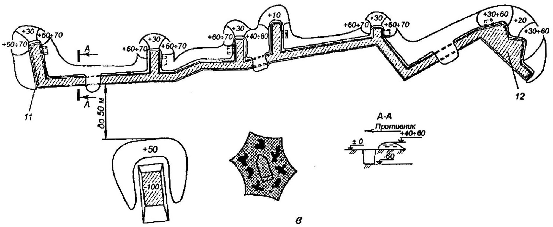

в - соединение одиночных окопов траншеей глубиной 0,6 м в окоп на отделение, устройство перекрытых участков траншеи, окончание отрывки окопа для БМП (БТР) на основной огневой позиции; 11 - вынесенная ячейка для стрельбы; 12 - площадка для пулемета |
Рис.
3 (начало). Последовательность
фортификационного оборудования боевой
позиции
мотострелкового отделения
(вариант):
Рис.
3 (продолжение). Последовательность
фортификационного оборудования боевой
позиции
мотострелкового отделения
(вариант):
|

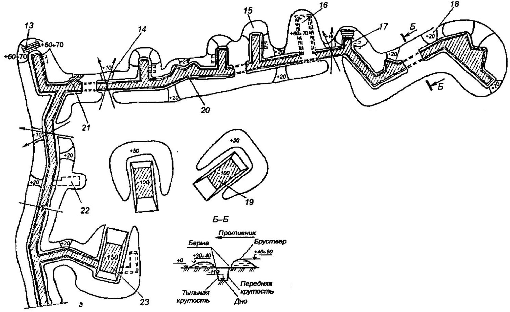

г - углубление траншеи до 1,1 м, устройство запасных бойниц и площадки для пулемета, примкнутых ячеек, перекрытых бойниц, блиндажей (перекрытых щелей), ниш для боеприпасов, отрывка окопов для БМП (БТР) на запасных огневых позициях, отрывка хода сообщения к КНП взвода и далее в тыл, маскировка, отрывка укрытия для БМП (БТР) и хода сообщения к нему, фортификационное совершенствование боевой позиции; 13 - перекрытая бойница; 14 - бойница для гранатомета; 15 - вынесенная ячейка для гранатомета; 16 - перекрытая щель (блиндаж); 17 - примкнутая ячейка для фронтального огня; 18 - бойница для фронтального огня; 19 - окоп для БМП (БТР) на запасной огневой позиции; 20 - запасная пулеметная площадка; 21 - примкнутая ячейка для флангового огня; 22 - отхожее место; 23 - укрытие для БМП (БТР) с перекрытой щелью (блиндажом)
1 - открытая ячейка для наблюдения; 2 - блиндаж; 3 - ход сообщения; 4 - сооружения для наблюдения с противоосколочным покрытием |
Рис.
3. (окончание). Последовательность
фортификационного оборудования боевой
позиции
мотострелкового отделения
(вариант):
Рис.
4. Фортификационное оборудование
КНП
мотострелкового взвода (вариант):
|

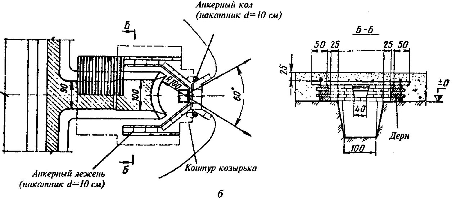

с противоосколочным покрытием: а - общий вид; б - план раскладки элементов покрытия и амбразур
|
Рис.
5. Сооружение для наблюдения командира
взвода
|
|
Рис.
6. Открытое сооружение для наблюдения
командира взвода
Рис.
7. Окоп для стрельбы лежа
|
|
Рис.

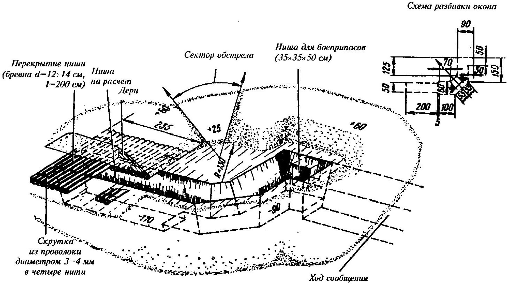

8. Окоп для стрельбы из автомата стоя
Рис.
9. Окоп для двух стрелков
|
Рис. 10. Вынесенная
ячейка для стрелка с нишей и перекрытой
бойницей
Рис. 11. Окоп с противоосколочным покрытием для стрельбы из пулемета: а - общий вид; 6 - план, разрез Б-Б |
|
Рис. 13. Вынесенная ячейка с площадками для стрельбы из пулемета (вариант) |
Рис.
12. Окоп для стрельбы из пулемета стоя
|
|
Рис.
14. Окоп для ручного противотанкового
гранатомета
Рис.
15. Окоп для гранатомета АГС-17
|
|
Рис.
16. Окоп для станкового противотанкового
гранатомета СПГ-9М
Рис.
17. Окоп для изделия 9К11
|
|
Рис.
18. Окоп для изделия 9К111 (9К115)
Рис.
19. Окоп для боевой машины пехоты с
круговым обстрелом
|
|
Рис.
20. Окоп
для бронетранспортера
Рис.
21. Окоп
для танка с круговым обстрелом
|
|
Рис.
22. Укрытие
для боевой машины пехоты
(бронетранспортера)
Размеры укрытия:
а = 3,5 м; b
= 4,5 м; с = 6 м; h
- 1,5 м.
Рис.

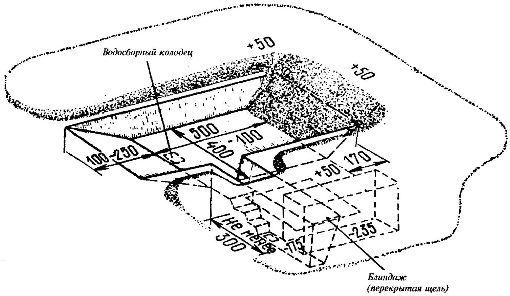

23. Перекрытая
щель на отделение (расчет, экипаж)
|
а - общий вид; б - продольный разрез |
Рис.
24. Блиндаж безврубочной конструкции:
|
|
Рис.
25. Маскировка боевой техники в окопе
под фон местности (вариант)
Рис.
26. Имитация техники в укрытии (окопе)
с применением маскировочных средств
