3.5 Сетевые авр

В распределительных сетях находят широкое применение схемы АВР, обеспечивающие при срабатывании восстановление питания нескольких подстанций сети, —

так называемые сетевые АВР. Схема такого АВР приведена на рисунке 11. Устройство двустороннего действия обеспечивает восстановление питания участков сети, рас-

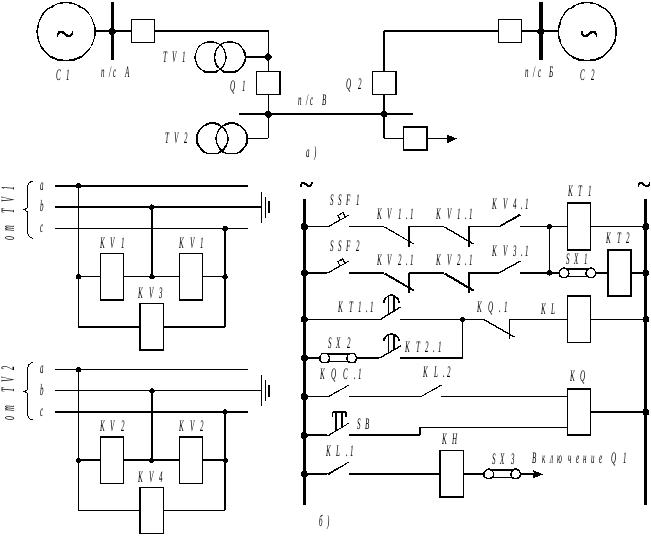

Рисунок 11 – Схема сетевого АВР: а) схема сети; б) цепи напряжения и оперативного тока

положенных слева и справа от подстанции В, в случае нарушения питания от подстанций А и Б соответственно. Пуск схемы АВР осуществляется контактами реле напряжения KV1 или KV2, подключенных к трансформаторам напряжения TV1 и TV2 соответственно. В цепи обмотки реле времени КТ1 пускового органа АВР включены замыкающие вспомогательные контакты автоматических выключателей SSF1 и SSF2, благодаря чему предотвращается ложное срабатывание пускового органа в случае неисправности цепей напряжения, а также замыкающие контакты KV3.1 и KV4.1 реле напряжения, контролирующих наличие напряжения со стороны резервного источника. В схеме пускового органа схемы АВР предусмотрено второе реле времени КТ2 для возможности осуществления двух различных уставок по времени в случае отключения источников питания от подстанций А к Б. Однократность действий рассматриваемой схемы АВР обеспечивается двухпозиционным реле переменного тока KQ типа РП-9. В нормальном режиме замкнуты контакты реле KQ.1 и подготовлена цепь обмотки выходного промежуточного реле KL. После срабатывания этого реле, подающего команду на включение Q1, и замыкания контактов реле положения «Включено» KQC.1, фиксирующего завершение процесса включения Q1, реле KQ срабатывает и переключает свои контакты, размыкая KQ.1 в цепи обмотки KL. Возврат реле KQ и подготовка схемы АВР к новому действию осуществляются нажатием кнопки SB. Действие сетевого АВР согласуется с АПВ линий, что обеспечивает наибольшую эффективность действия автоматики.

3.6 Выбор уставок авр

1. Выдержка времени срабатывания реле, обеспечивающего однократность действия АВР (от момента снятия напряжения с его обмотки до размыкания контакта), должна с некоторым запасом превышать время включения выключателя резервного источника питания:

, (3.1)

где – время включения выключателя резервного источника питания;

–время запаса.

2. Напряжение срабатывания минимального реле напряжения при выполнении пускового органа (рисунок 8а) выбирается так, чтобы оно срабатывал только при полном исчезновении напряжения и не приходил в действие при понижениях напряжения, вызванных КЗ или самозапуском электродвигателей. Напряжение срабатывания минимального реле напряжения можно определить

; (3.2)

, (3.3)

где – наименьшее расчетное значение остаточного напряжения при КЗ;

–наименьшее напряжение при самозапуске электродвигателей; – коэффициент надежности, принимаемый 1,25;– коэффициент трансформации трансформатора напряжения.

Для определения наименьшего остаточного напряжения производятся расчеты при трехфазных КЗ за реакторами и трансформаторами (точки K2, K4, K6 на рисунке 12) и расчет самозапуска электродвигателей. Принимается меньшее значение напряжения срабатывания из полученных.

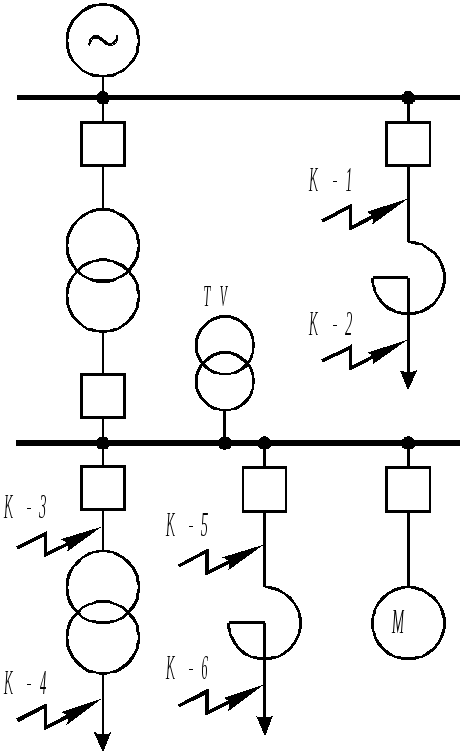

Рисунок12 – Расчетная схема к выбору уставок пусковых органов АВР

Как правило, обоим условиям удовлетворяет напряжение срабатывания, равное

, (3.4)

где – номинальное напряжение электроустановки;– коэффициент трансформации измерительного трансформатора напряжения.

В пусковых органах минимального напряжения применяются термически стойкие реле РН-53/60Д, имеющие уставки срабатывания 15 – 60 В и допускающие длительное включение на напряжение на напряжение 110 и 220 В.

Используемые в пусковых органах реле времени переменного тока ЭВ-215 – ЭВ-245, с не имеют возможности регулирования их напряжения срабатывания, поэтому подбирать реле, удовлетворяющие условию (3.4). В пусковых органах минимального напряжения можно использовать любые реле времени типов ЭВ-215К — ЭВ-245К, так как по паспортным данным их напряжение срабатывания.

Выдержка времени пускового органа минимального напряжения должна быть на ступень селективности больше выдержек времени защит, в зоне действия которых остаточное напряжение при КЗ оказывается ниже напряжения срабатывания минимального реле напряжения или реле времени. Расчетными точками при этом нужно принимать K1, K3, K5 (рисунок 12).

Выдержка времени пускового органа минимального напряжения может быть определена:

; (3.5)

, (3.6)

где ,– соответственно, наибольшие выдержки времени защиты присоединений, отходящих от шин высшего и низшего напряжений подстанции;– ступень селективности, равнаяс.

3. Напряжение срабатывания минимального реле напряжения пускового органа минимального тока и напряжения выбирается по формулам (3.2 – 3.4). Отстраиваться нужно только от КЗ в точке K2, так как при КЗ в точках K4, K6 через трансформатор проходит большой ток КЗ и реле KA (рисунок 8г) удерживает контакт разомкнутым.

Ток срабатывания реле минимального тока должен быть меньше минимального тока нагрузки

, (3.7)

где – минимальный ток нагрузки трансформатора;– коэффициент надежности, принимаемый равным 1,5;– коэффициент трансформации измерительного трансформатора тока.

Выдержка времени выбирается по (3.5) для согласования с защитой, действующей на отключение при КЗ в точке K1. Согласование с временем срабатывания защит присоединений шин низшего напряжения не требуется.

4. Напряжение срабатывания реле контроля наличия напряжения на резервном источнике питания определяется по условию отстройки от минимального рабочего напряжения

, (3.8)

где – минимальное рабочее напряжение;– коэффициент надежности, принимаемый равным 1,2;– коэффициент возврата реле.

5. Уставки срабатывания реле понижения частоты, используемых в пусковых органах АВР (рисунок 8д), выбираются на уровне 48 Гц. Еще одно реле понижения частоты может блокировать действие устройства АВР при общесистемном понижении частоты. Размыкающий контакт промежуточного реле, обмотка которого получает питание при его срабатывании, включается последовательно с KA.1. Его уставка по частоте должна быть выше частоты срабатывания устройства АЧР.
