Проведение планировочных работ бульдозером

До 80% объема строительных работ при строительстве и ремонте магистральных трубопроводов занимают земляные работы. Значительный объем этих работ выполняется бульдозерами.

Цель работы: ознакомление с конструкциями бульдозеров и расчет их производительности.

Бульдозер – основная машина при выполнении подготовительных работ вдоль трассы будущего магистрального трубопровода.

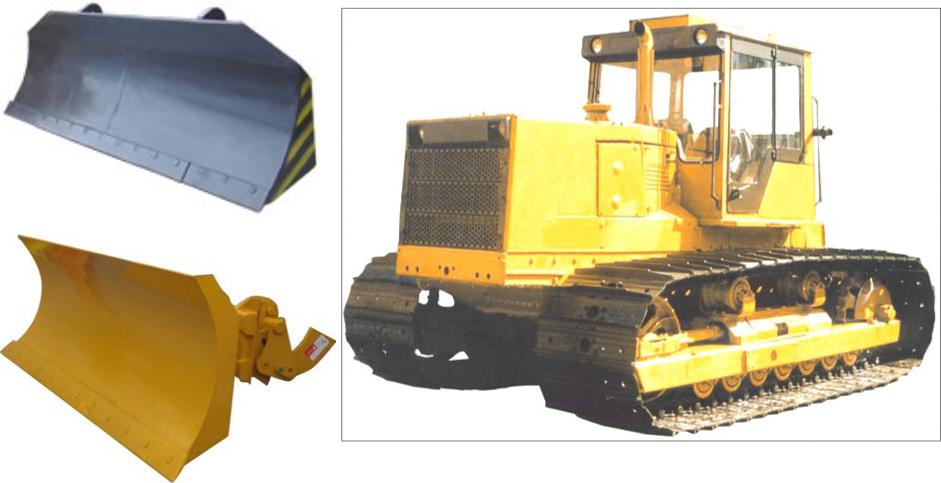

Бульдозер состоит из базовой машины (трактора) и специального навесного оборудования (отвала с рамой или толкающими балками).

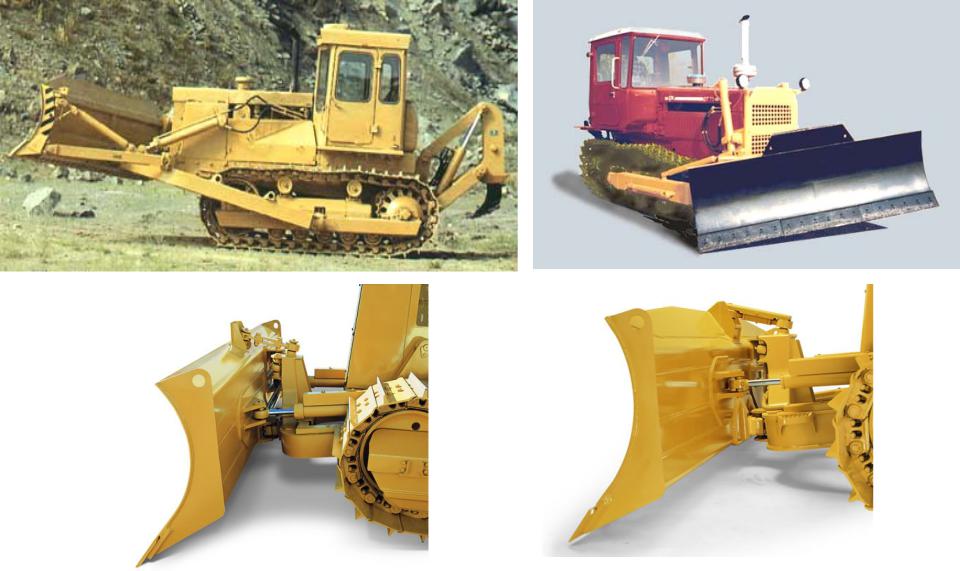

По способу установки отвала относительно оси трактора различают бульдозеры:

•неповоротные

•универсальные (поворотные)

Неповоротными называются бульдозеры, у которых отвал располагается строго перпендикулярно к оси трактора

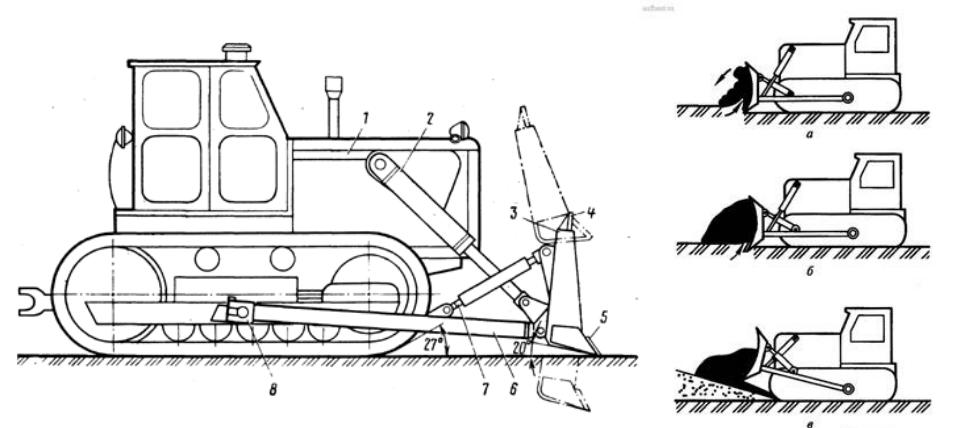

Бульдозер с неповоротным

отвалом

•Рабочий процесс бульдозера с неповоротным отвалом состоит из операций копания, срезания стружки, перемещения грунта перед ним и разравнивания грунта. Срезанный грунт, поднимаясь вверх по отвалу, накапливается перед ним, образуя валик, близкий по форме к треугольнику в поперечном сечении, называемый призмой волочения.

•При транспортировании грунта катет призмы, прилегающей к отвалу, может достигнуть его высоты. После этого отвал приподнимают, прекращая тем самым процесс резания и транспортируют срезанный ранее грунт до места разгрузки.

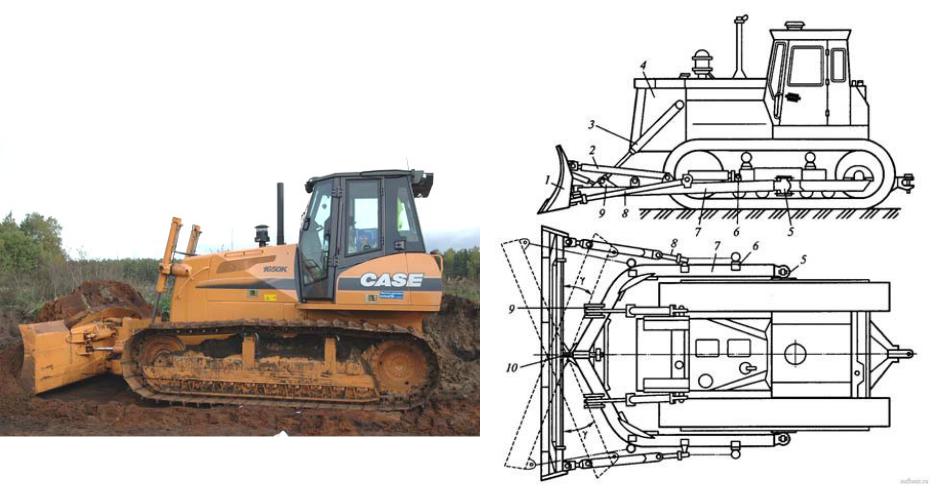

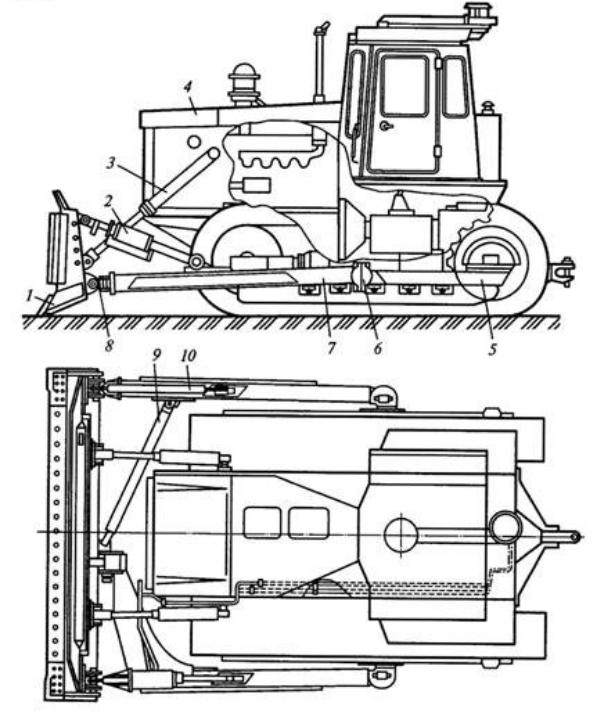

Универсальными называются бульдозеры, когда отвал может быть установлен как перпендикулярно к оси трактора, так и под некоторым углом (до 600).

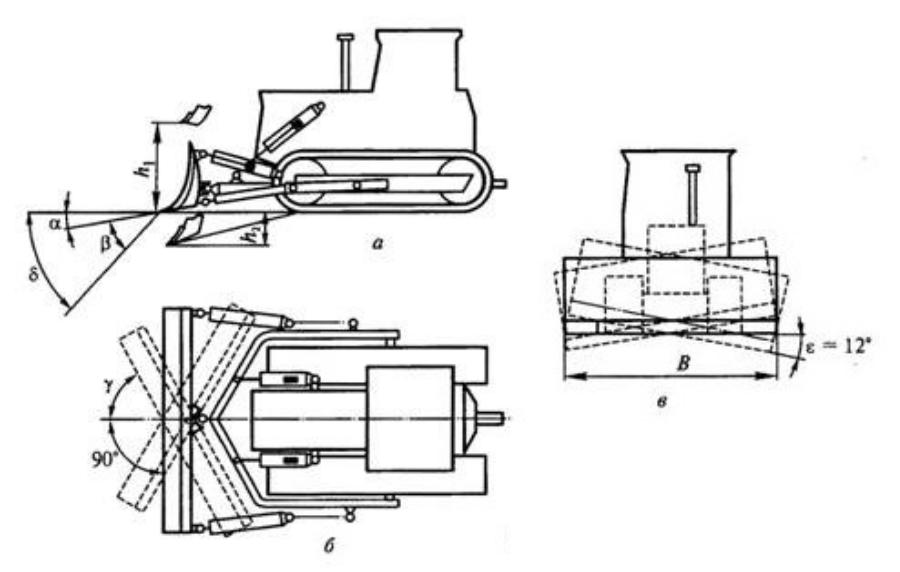

Бульдозер универсального типа:

а– установка угла резания, высоты подъема отвала h1, глубины резания h2;

б– установка отвала в плане (угол к продольной оси);

в– установка перекоса отвала

•При разработке грунта бульдозером универсального типа, срезаемый грунт будет перемещаться по ширине отвала и отводиться в боковом, к направлению движения машины, направлении.

•Наиболее эффективно последняя операция совершается при установке отвала под углом к продольной оси, близким к 450. Таким методом могут вестись работы при засыпке траншей, разравнивании валиков грунта и т.п.
