Вопрос9.. К чему приведет обрыв нейтрального провода при несимметричной нагрузке?

Ответ9. Обрыв нейтрального провода при несимметричной нагрузке приведет

а) к появлению напряжения смещения нейтрали,

б) к неравенству фазных напряжений приемника ( и токов в фазах нагрузки).

Ů_A≠Ů _а ; Ů_В ≠Ů_b; Ů_C ≠Ů_c

Ů _а ≠Ů_b ≠Ů_c; İ_a≠ İ_b≠İ_c.

Вопрос10. Как изменяется напряжение при обрыве одной фазы в четырехпроводной и трехпроводной сетях?

Ответ10 а) При обрыве одной фазы ( например,обрыв фазы «а» в четырехпроводной сети, фазные напряжения Ů_а,Ů_b,Ů_C останутся прежними, а ток в нейтральном проводе изменится:

İ_Nn= İ_b + İ_c, (I_a=0)

б) При обрыве одной фазы ( например обрыв фазы «а» в трехпроводной сети, фазные токи и напряжения изменятся, при этом независимо от предыдущего состояния цепи токи будут равны :

напряжения будут равны :

Ů_b= İ_b·Ż_b ; Ů_c= İ_b·Żc , Ů_а= Ů_А- Ů_Nn

В случае если Ż_b= Żc, то:

Ů_b= Ů_c= Ů_BC/2, U_а= √3/2 ·U_BC=3/2 ·U_Ф

Вопрос11. А) Как изменяется напряжение при коротком замыкании фазы в трехпроводной сети?

б)К чему приведет короткое замыкание фазы в четырехпроводной сети?

Ответ11 1. .Короткое замыкание фазы( например фазы «а») в трехпроводной сети приведет к:

1). Фазное напряжения U_а =0.

2) При замыкании фазы «а» и одинаковой нагрузке двух других фаз (то есть, при соединении начала нагрузки фазы А с нулевой точкой нагрузки) точка А перемещается в точку n.( рис 11.1) Фазное напряжение Ů_а становится равным нулю, ток İ_a увеличивается, а фазные напряжения Ů_b и Ů_c становятся равными линейным. При этом вектора U_C и U_CА будут параллельны, а вектора U_b и U_AB будут направлены встречно, U_b = ─ U_AB , U_C = U_CА

Рис 11.1

Ответ11 2. Короткое замыкание фазы( например фазы «b») в четырехпроводной сети приведет:

1) К замыканию генератора фазы «b», при этом ток короткого замыкания будет ограничен только внутренним сопротивлением генератора фазы «В» Z_int. и сопротивлением линейного и нейтрального проводов.

2) Фазное напряжения U_b станет равным 0.

3) Фазные напряжения U_а и U_c нагрузок не изменятся.

Вопрос12. К чему приводит обрыв линейного провода в трехфазной установке а)четырехпроводной и б)трехпроводной систем?

Ответ12 а) В четырехпроводной системе – к изменению тока в нейтральном проводе. Напряжения не изменяются.

б) В трехпроводной системе при обрыве фазы А сопротивление Z_b и Z_c окажутся соединенными последовательно и включенными на линейное напряжение Ů_BC.

Разность потенциалов между А и n увеличится, а фазные напряжения Ů_b и Ů_c станут равными половине линейного Ů_BC.

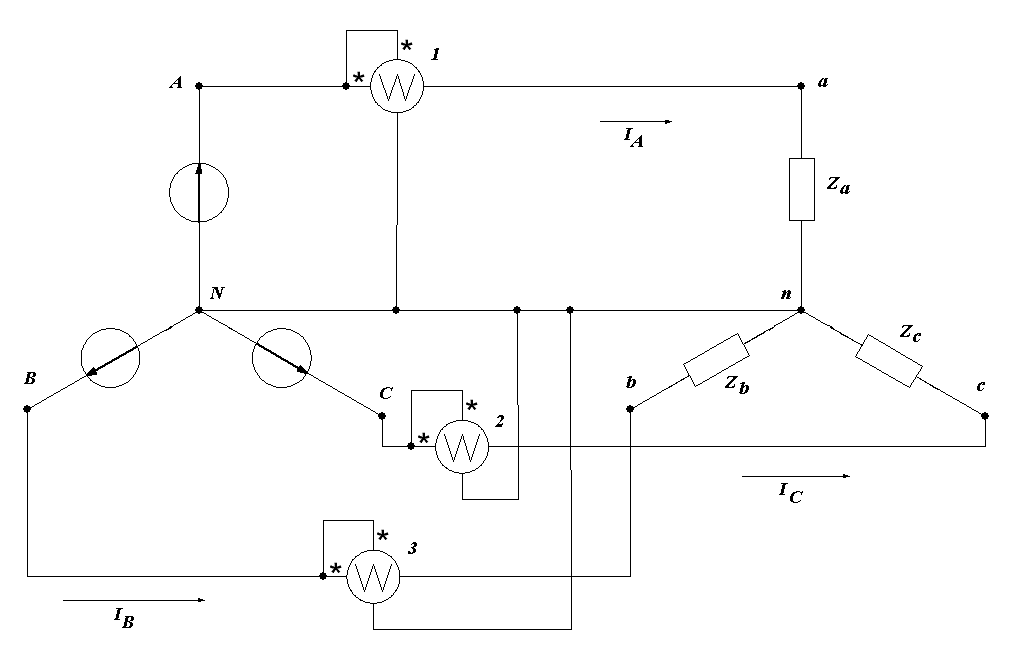

Вопрос13. Как измеряют мощность трехфазной несимметричной нагрузки в четырехпроводной системе?

Ответ13. В этом случае применяют три однофазных ваттметра, каждый из которых подключается на соответствующее фазное напряжение и соответствующий фазный ток. Активная мощность системы равна алгебраической сумме показаний трех ваттметров.

Рис

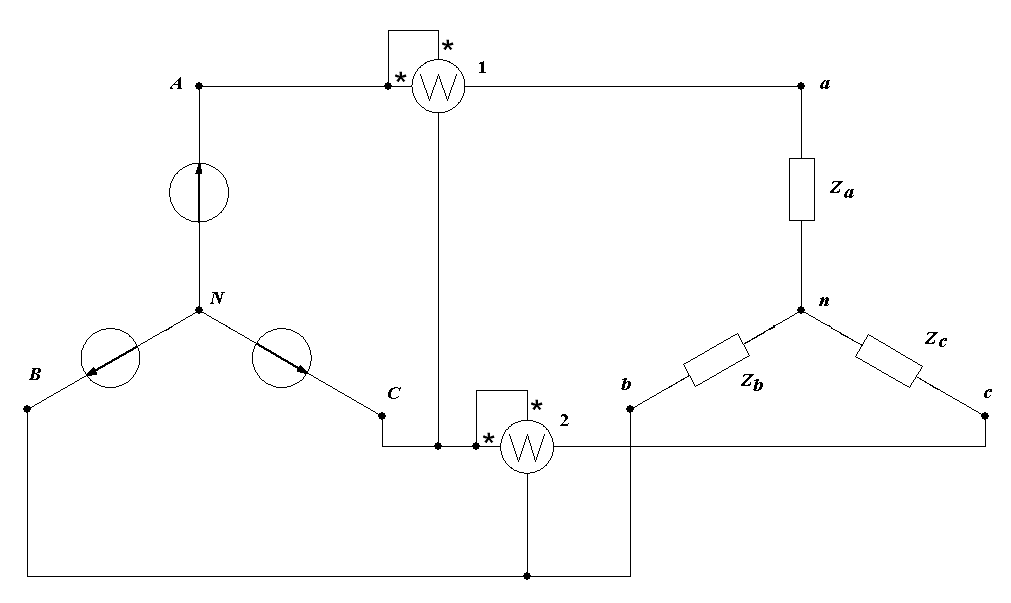

Вопрос14. В каких случаях используется метод измерения мощности двумя ваттметрами?

Ответ14. Этот метод применяют при несимметричной нагрузке без нейтрального провода. Сумма ( алгебраическая) показаний двух ваттметров при этом определяет активную мощность всей системы независимо от того, в звезду или треугольник соединена нагрузка.

***)треугольник нагрузки всегда может быть преобразован в эквивалентную звезду.

Рис 14.

Вопрос15. Написать уравнения для активной, реактивной и полной мощностей при симметричной и несимметричной нагрузках.

Ответ15.

Мощность приемников при любом виде нагрузки

Активная мощность приемников в 3-х фазных цепях равнаарифметическойсумме активных мощностей отдельных фаз:

Р = Р_A+Р_B+Р_C

Реактивная мощность приемниковв 3-х фазных цепях равнаалгебраической суммереактивных мощностей отдельных фаз:

Q=Q_A+Q_B+Q_C

Полная мощность .

Активная мощностьпри симметричной нагрузке:

Р = 3·Р_ф =3·U_ф·I_ф ·cosφ_ф

или Р = √3·U_Л ·I_Л ·cosφ_ф

Реактивная мощностьприемников при симметричной нагрузке

Q= √3·U_Л I_Л sinφ_ф

Полная мощность приемникопри симметричной нагрузке:

S = √3·U_Л ·I _Л

Тема № 4. ИССЛЕДОВАНИЕ КАТУШКИ СО СТАЛЬНЫМ СЕРДЕЧНИКОМ

Цель работы:1) изучить особенности работы катушки со стальным сердечником в цепях переменного тока;

2) снять вольт - амперную характеристику катушки при подключении ее к источнику переменного тока;

3) определить параметры схемы замещения и построить векторную диаграмму катушки с сердечником.

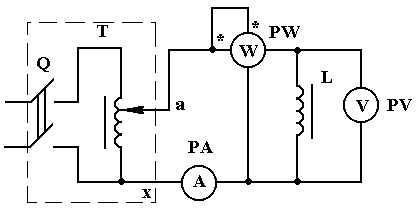

Лабораторная работа проводится на стенде принципиальная схема которого представлена на рис 18.

Рис 18

Исследуемый объект - катушка со стальным сердечником L. Стенд питается от регулируемого источника переменного тока промышленной частоты. Измерительные приборы амперметр -РА, вольтметр- PV, ваттметр-PW.
