Вопрос13: Где используются асинхронные двигатели с короткозамкнутым ротором?

Ответ13:

Асинхронные двигатели с короткозамкнутым ротором используются в электроприводе (с регулированием скорости оборотов), транспортерах, в подъемных механизмах, вентиляторных установках, компрессорах, нагнетающих ( жидкостных) насосах, различных мешалках( бетон, тесто), шаровые мельницы, дробильные установки, пилорамы, привод станков.

Контрольные вопросы для тестирования

1. Что называют машиной переменного тока ?

2. Перечислите режимы работы машин переменного тока.

3. По каким показателям можно определить режим работы асинхронной машины ?

4. Что называют электромагнитным моментом? Единицы измерения.

5. Как направлен вектор магнитной индукции катушки с током? Привести рисунок.

6. Каким образом электрическая энергия потребляемая АД из сети преобразуется в механическую энергию вращения ротора?

7. Что называют числом пар полюсов машины ?

8. ………

9. Принцип действия однофазных АД ( с пусковой обмоткой)

10. Принцип действия однофазных ( 2-х обмоточных ) АД с фазосдвигающим конденсатором. ?

Тема № 7. ИССЛЕДОВАНИЕ ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА ПАРАЛЛЕЛЬНОГО ВОЗБУЖДЕНИЯ

Цели работы: 1) ознакомиться с устройством и принципом действия, пуском в ход и способами регулирования частоты вращения двигателя постоянного тока параллельного возбуждения;

2) изучить основные характеристики двигателя и методику их снятия.

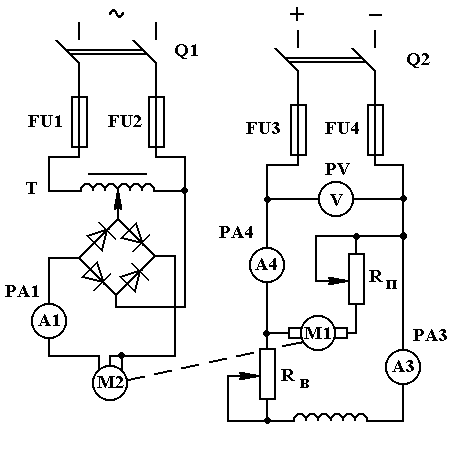

Работа выполняется на универсальном стенде (рис. 23). В качестве нагрузки двигателя постоянного тока М1 используется трехфазный асинхронный двигательМ2, работающий в режиме динамического тормоза. Чтобы асинхронный двигатель функционировал как тормоз,
	Рис. 23

его статорная обмотка питается постоянным током от мостового выпрямителя, включенного во вторичную цепь автотрансформатора Т. Вращая движок автотрансформатора, устанавливают ток тормоза и, тем самым, задают необходимый тормозной момент на валу двигателя. Для измерения тока тормоза используется амперметрРА1. Автотрансформатор включается в сеть переменного тока выключателем Q1.

В цепь якоря исследуемого двигателя М1 включен пусковой реостат , в цепь обмотки возбуждения - регулировочный реостати амперметрРА3, измеряющий ток возбуждения. Двигатель включается в сеть постоянного тока выключателем Q2. Напряжение сети U измеряется вольтметром PV, а ток двигателя - амперметромРА4.

Электрическая цепь стенда представлена на рис. 23. Частота вращения двигателя измеряется тахометром, не показанном на схеме. Шкала данного прибора отградуирована в об/мин (с коэффициентом 2/3).

Контрольные вопросы

Вопрос1: Объяснить устройство и принцип действия двигателя параллельного возбуждения.

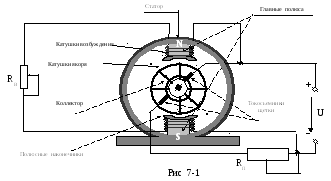

Ответ1: Двигатель постоянного тока служит для преобразования электрической энергии постоянного тока в механическую энергию. Двигатель параллельного возбуждения состоит из двух основных частей: неподвижной - статора и вращающейся – ротор. Конструкция и электрическая схема соединения представлена на рис 7-1а и рис 7-1б соответственно.

Статор представляет собой стальной корпус – станину, на внутренней цилиндрической поверхности которого укреплены сердечники полюсов с полюсными наконечниками. На сердечники надеты катушки, составляющие обмотку возбуждения, подключенную к источнику постоянного тока. Обмотка возбуждения расположена на главных (основных) полюсах и создает основной магнитный поток двигателя. Кроме главных полюсов на станине могут быть дополнительные полюса, предназначенные для улучшения коммутации.

Ротор состоит из якоря и коллектора, которые крепятся на одном валу и в механическом отношении составляют одно целое. Якорь представляет собой цилиндрический сердечник, собранный из листов электротехнической стали для снижения магнитных потерь. В его пазах уложена обмотка, выполненная из отдельных секций соединенных между собой и с коллекторными пластинами.

Коллектор представляет собой цилиндр, составленный из отдельных медных пластин, изолированных друг от друга и от вала якоря. На коллектор накладываются неподвижные графитовые (медно-графитовые) щетки, посредством которых осуществляется соединение обмотки якоря с источником постоянного тока. Коллектор и щетки предназначены для изменения направления тока в проводниках обмотки якоря при их переходе из зоны магнитного полюса одной полярности (например, северного полюса) в зону полюса другой полярности – (южного полюса). Благодаря этому сохраняется неизменным направление вращения якоря.

При подключении двигателя к источнику постоянного тока в обмотках возбуждения и якоря появляются токи (и). В результате взаимодействия тока якоря с магнитным потоком, создаваемым обмоткой возбуждения, возникает сила Ампера и соответственно электромагнитный момент вращения:

,

где - коэффициент, зависящий от конструктивных параметров двигателя;- ток якоря;- магнитный поток машины.

Полезный вращающий момент на валу двигателя М меньше электромагнитного момента на величину потерь холостого хода , обусловленного механическими и магнитными потерями.

.

В установившемся режиме момент вращения равен тормозному моменту

.

При вращении якоря его проводники пересекают магнитное поле и в них наводится ЭДС , где- частота вращения якоря;- величина постоянная для данной машины.

Так как ЭДС направлена против тока якоря, то ее называют противо-ЭДС.
