1. Будування s-подібної кривої розвитку технічних систем

Вибираємо для свого варіанта значення і заповнюємо таблицю 1 завдання.

Номер варіанта	t0, рік	∆t, років	Реальне значення основного параметра, Р0	Умовні значення експериментальних точок основного параметра
				Р1Е	Р2Е	Р3Е	Р4Е	Р5Е	Р6Е
19	1936	8	t0= 40C	2,1	5,2	7,3	8,7	8,8	8,8

Із цієї самої таблиці 1 вибираємо ∆t. Це крок, за яким визначаємо інші роки.

Далі з таблиці 1 вибираємо Р_о. Для точки Р₁ значення основного параметра буде Р₁=Р_1Е·Р₀, для точки Р₂ відповідно Р₂=Р_1Е·Р₀ і т.д. Р₀=Р_min; Р₉=Р_max. Щоб простіше отримати значення Р₉, необхідно значення Р₀ помножити на 9,0.

Для визначення Ксер заповнюємо таблицю 2, виконуючи послідовно всі обчислення.

Таблиця 2 – Визначення константи К_сер

Точка на графіку	Рі	Р9-Рі	(Р9-Р0) (Р9-Рі)		tі-t0, рік	(tі-t0)2, рік2
Р1	84	276	1,16	0,15	8	64	0,00234
Р2	208	152	2,11	0,75	16	256	0,00293
Р3	292	68	4,71	1,55	24	576	0,00269
Р4	348	12	26,67	3,28	32	1024	0,0032
Р5	352	8	40	3,69	40	1600	0,00231
Р6	352	8	40	3,69	48	2304	0,0016

За формулою знаходимо k_сер:

k_сер=0,0025

Для визначення Р_ip заповнюємо таблицю 3 і виконуємо необхідні обчислення.

				1			
Ф(6) = РiР = Р0 + (Р9 - Р0)	1						 .
						)2
			e	Kсер ( t	t
				i	0		

Таблиця 3 – Визначення розрахункових значень основного параметра Р_іР

Точка на графіку						Ф(6)
Р1Р	0,16	1,17	0,85	0,15	48	88
Р2Р	0,64	1,9	0,53	0,47	150,4	190,4
Р3Р	1,44	4,22	0,24	0,76	243,2	283,2
Р4Р	2,56	12,94	0,077	0,923	295,36	335,36
Р5Р	4	54,6	0,018	0,982	314,24	354,24
Р6Р	5,76	317,35	0,003	0,997	319,04	359,04

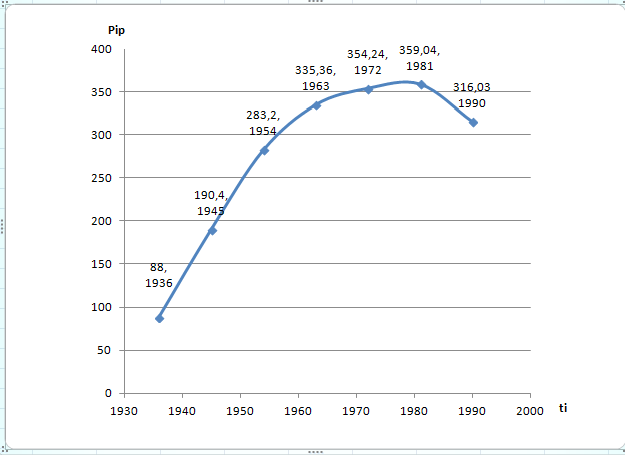

За розрахунковим значенням P_ip будуємо графік S-подібної кривої, на який наносимо також експериментальні точки Р_i з таблиці 1, перелічені за правилами п. 4.

Висновок: Проаналізувавши отримані результати, можна сказати, що технічною системою, яка підходить до вхідних даних і отриманої S-подібної кривої, є сотовий телефон. Зародження системи – точка А - патент на виготовлення сотового телефону (1936р). Ділянка ВС – інтенсивний розвиток і удосконалення конструкції і характеристик телефонів(1945-1981рр). Точка D - вичерпання фізичного принципу, на якому функціонує такий телефон (1990-ті роки), на базі цієї технічної системи виникла нова – мобільні телефони сучасного зв’язку.
